Outils recommandés
Tournevis Torx T5
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes
Démontage/Réparation de l'appareil mobile Sony Xperia M (Sony Xperia M C2005) avec la description de chaque étape et l'ensemble d'outils requis.
5228
Vues
0
J'aime
—
Partager
12
Questions

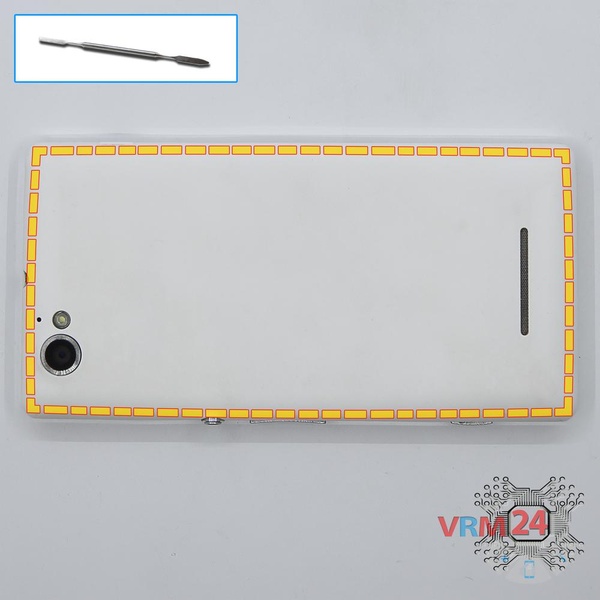

Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière.

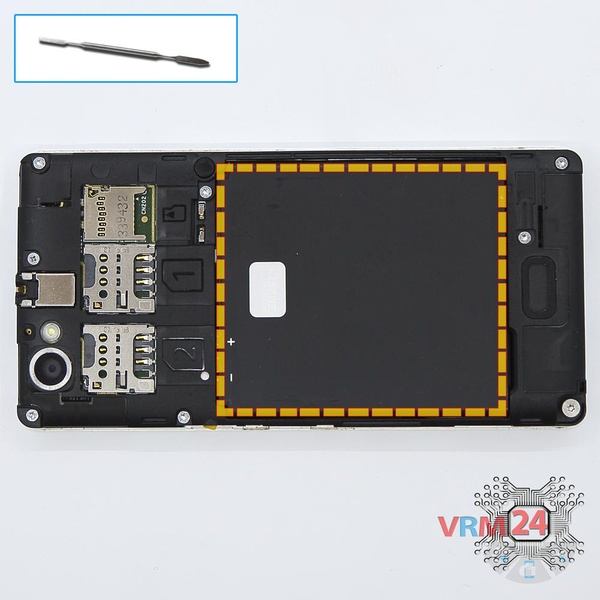

Étape 2.
Retirez la batterie
Soulevez et retirez la batterie.

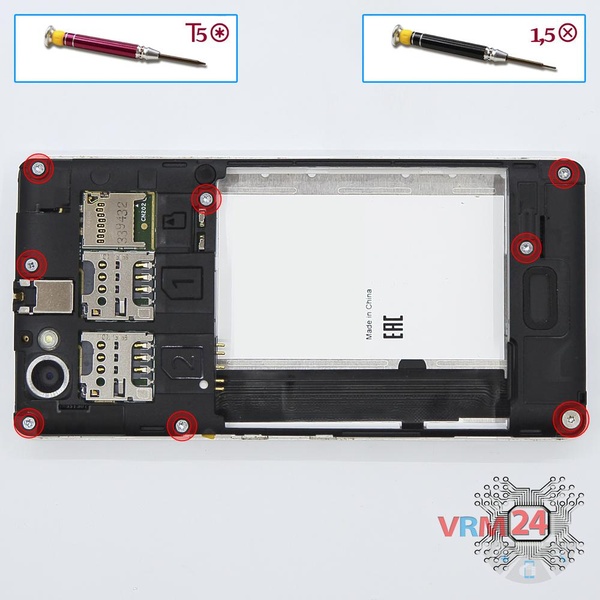

Étape 3.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 boulon et un tournevis (hex T5), dévissez 6 boulons.

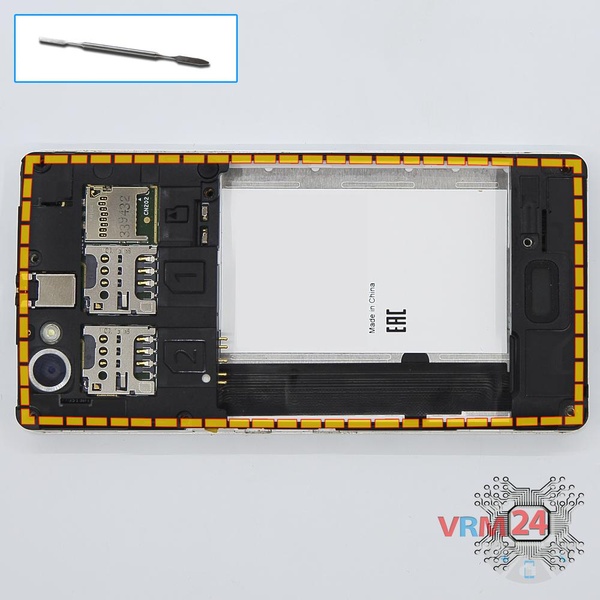

Étape 4.
Ouvrez le châssis intermédiaire
Faites levier et retirez le cadre intermédiaire.

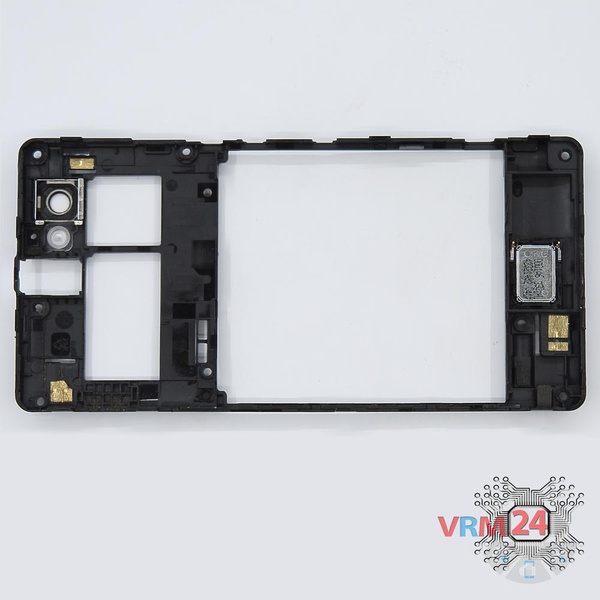

Étape 5.
Dans la coque intermédiaire
Le cadre intermédiaire.

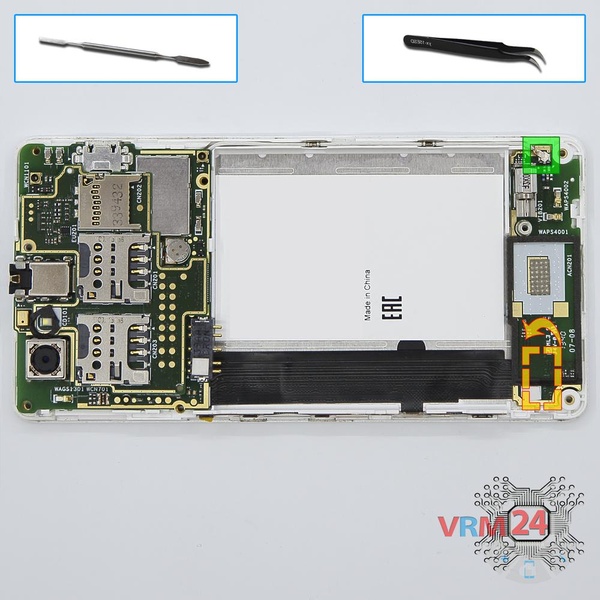

Étape 6.
Retirez la carte fille
Déconnectez les connecteurs sur la carte mère inférieure et retirez-la.
⚠ Avertissement !
L'un des connecteurs est à l'intérieur.

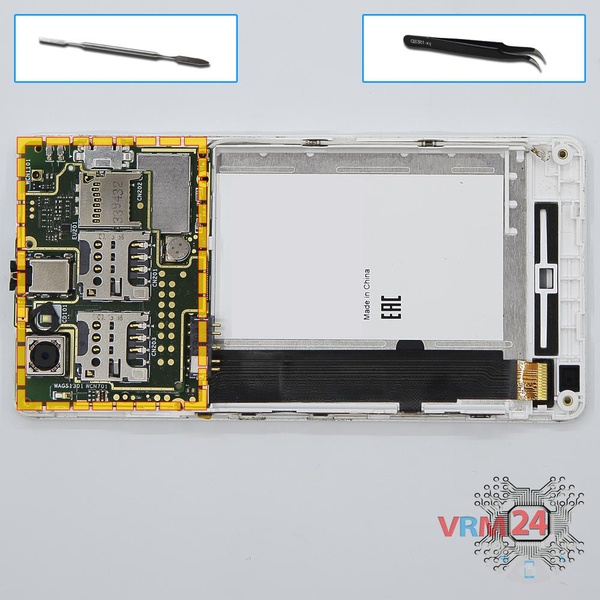

Étape 7.
Retirez la carte fille
Retournez la carte, déconnectez les connecteurs de l'intérieur et retirez-la.

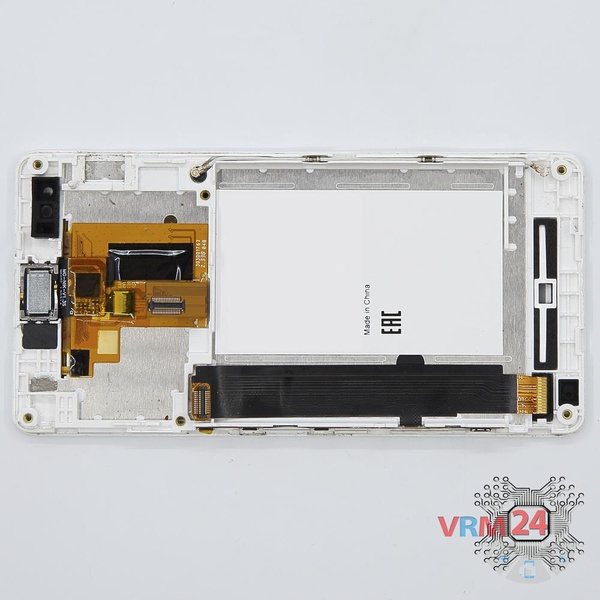

Étape 8.
Dans le cadre de l'écran est resté
Les pièces se trouvent dans le cadre du module d'affichage.
