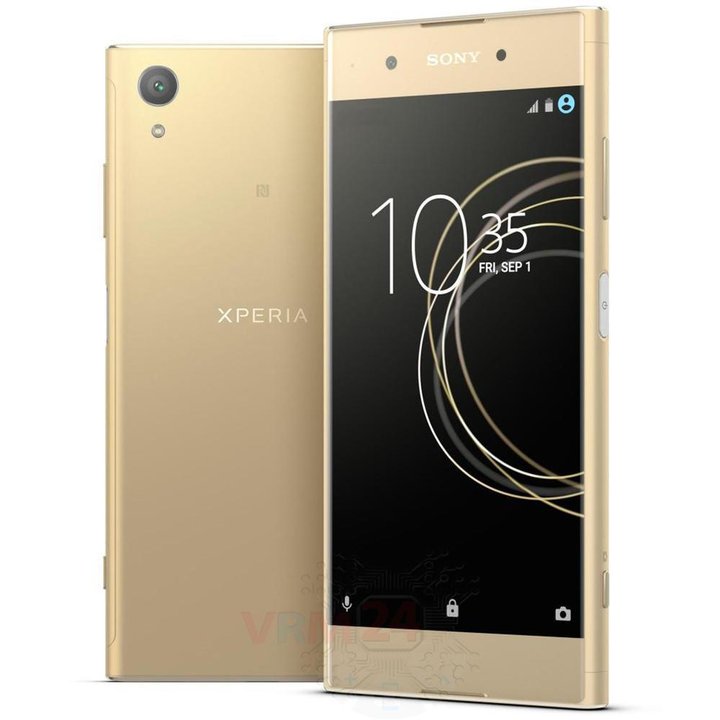

Démontage/Réparation de l'appareil mobile Sony Xperia XA1 Plus (Sony Xperia XA1 Plus G3412, G3416) avec la description de chaque étape et l'ensemble d'outils requis.
9749
Vues
3
J'aime
—
Partager
3
Questions

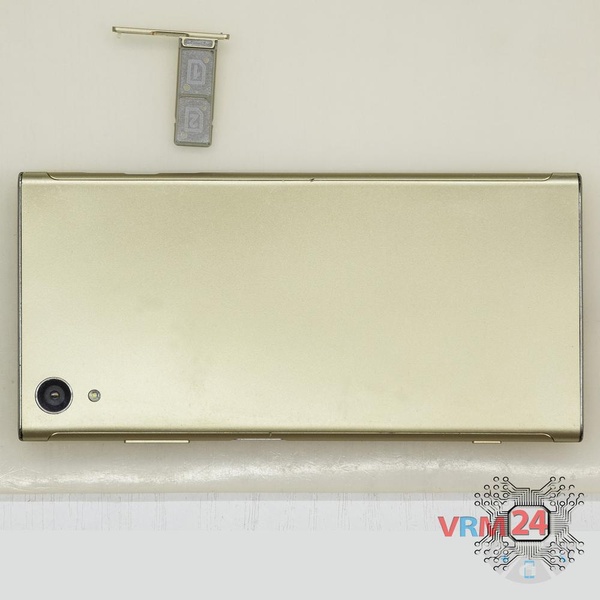

Étape 1.
Retirez le tiroir
À l'aide de l'outil clé, ouvrez le tiroir des cartes SIM et retirez-le.
⚠ Attention !
Ne poussez pas trop fort, cela pourrait causer des dommages.

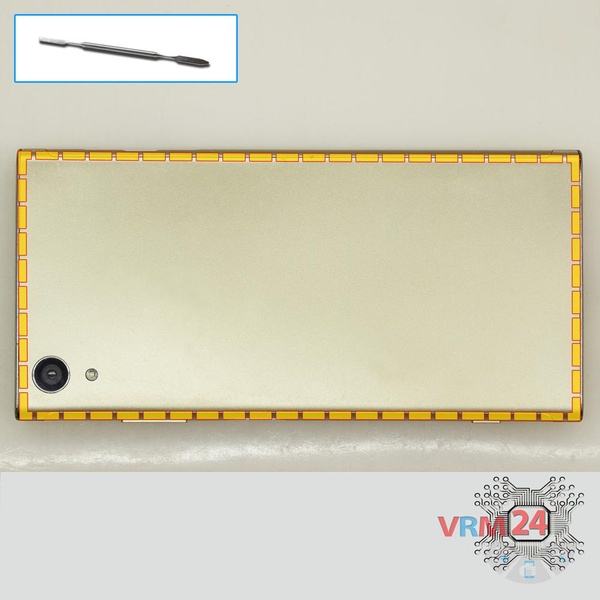

Étape 2.
Ouvrez la coque arrière
Ouvrez la coque arrière.

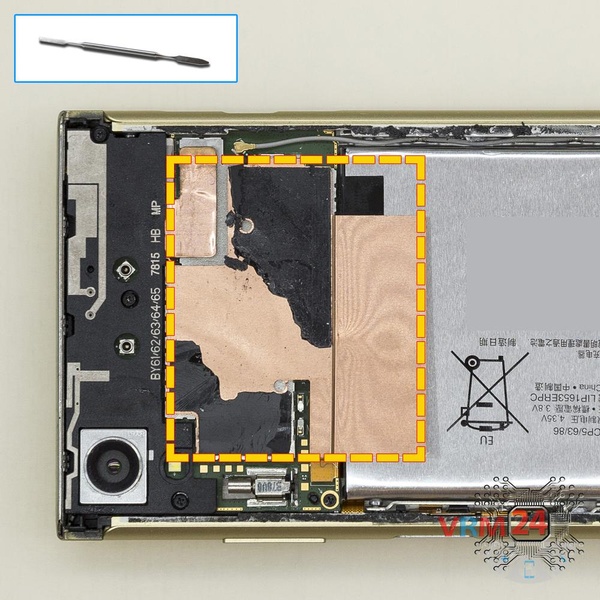

Étape 3.
Retirez le film protecteur
Retirez la feuille de cuivre.

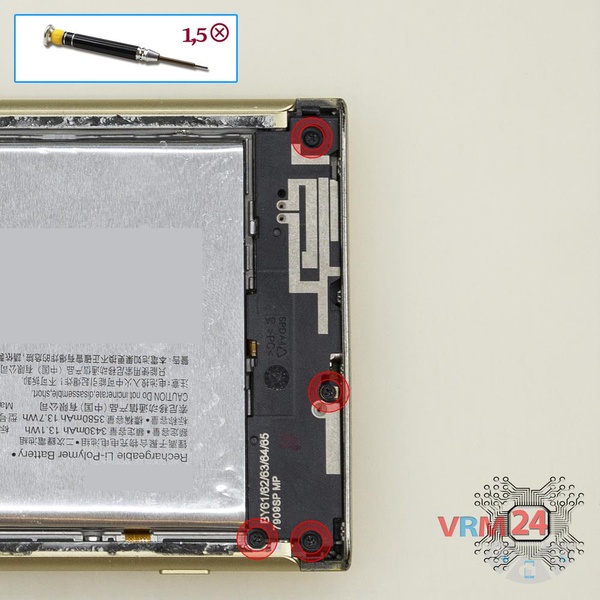

Étape 4.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 4 boulons.

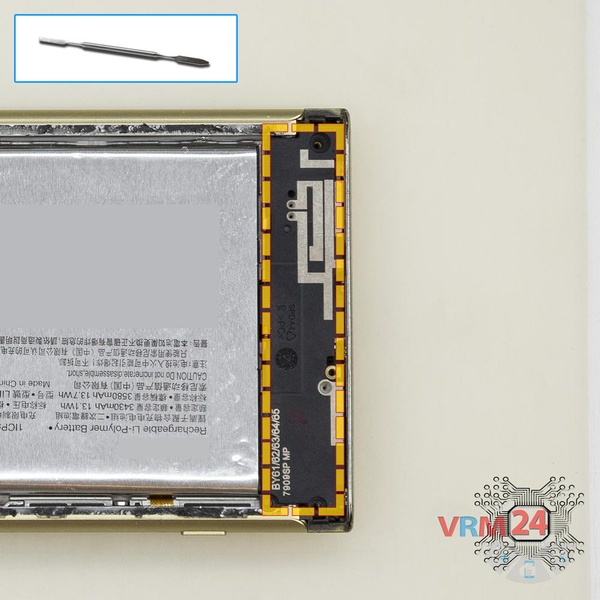

Étape 5.
Retirez le haut-parleur
Faites levier et retirez l'ensemble buzzer (haut-parleur).

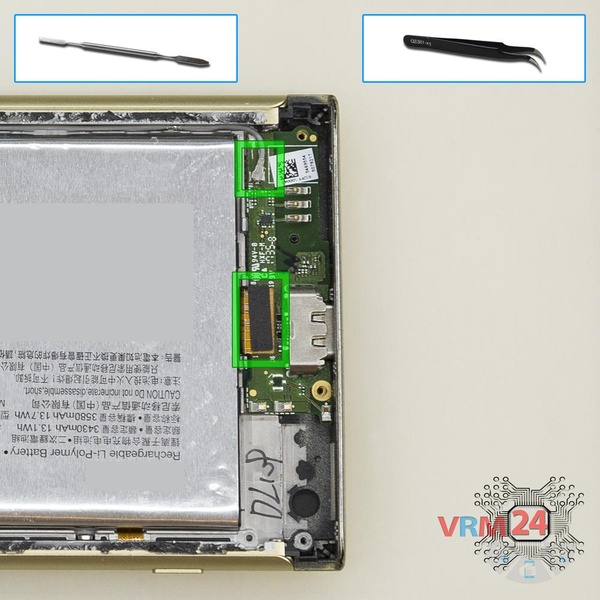

Étape 6.
Déconnectez les connecteurs
Débranchez les connecteurs sur la carte mère.

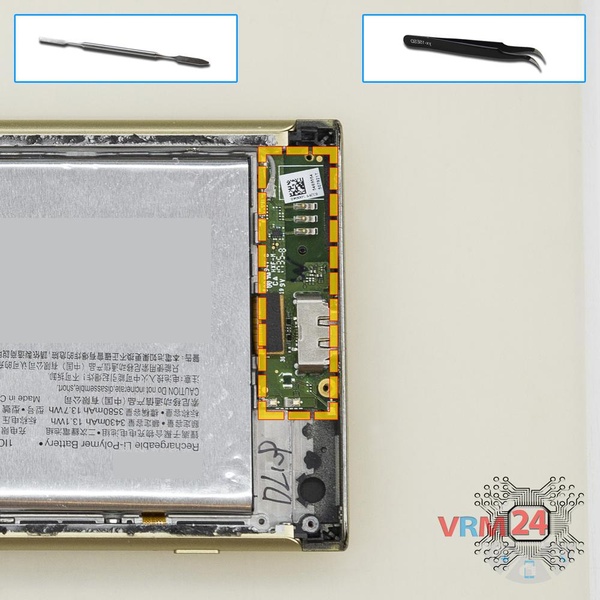

Étape 7.
Retirez la carte mère
Retirez la carte mère.

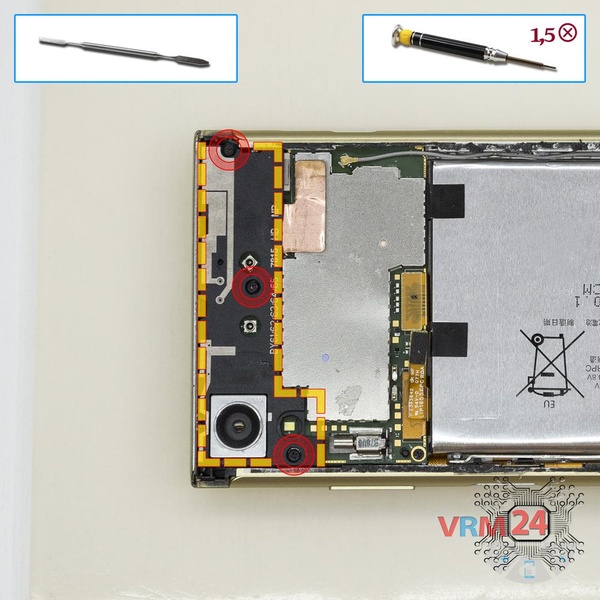

Étape 8.
Retirez le support
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 3 vis et retirez le capot avec les antennes.

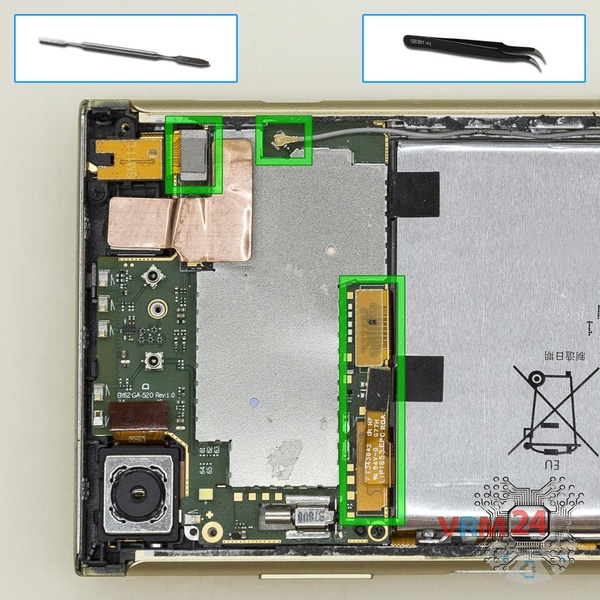

Étape 9.
Déconnectez les connecteurs
Débranchez les connecteurs sur la carte mère.

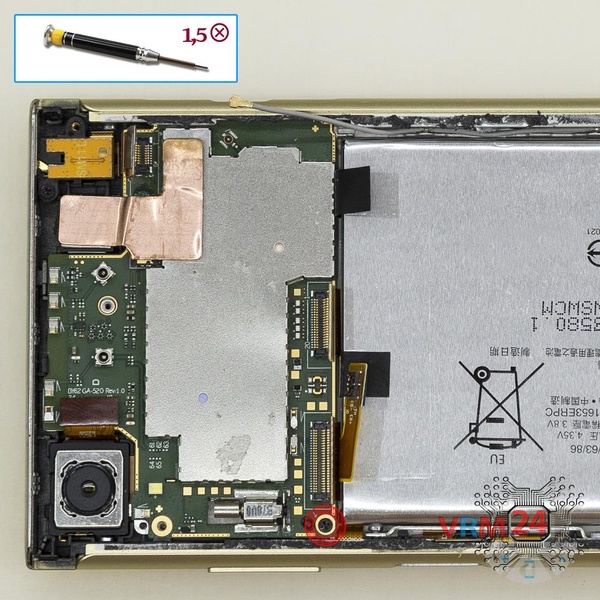

Étape 10.
Dévissez une vis
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 1 vis dans la carte mère.

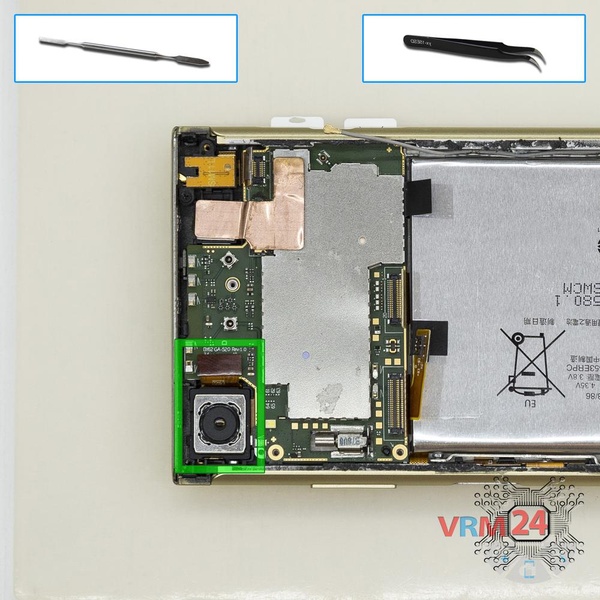

Étape 11.
Retirez la caméra arrière
Débranchez le connecteur sur la carte mère et retirez la caméra principale.

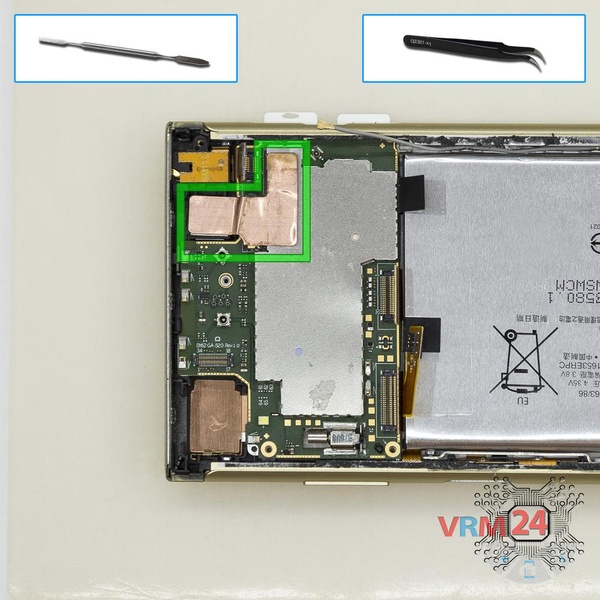

Étape 12.
Retirez la caméra avant
Déconnectez le connecteur sur le PCB et retirez la caméra frontale (selfie).

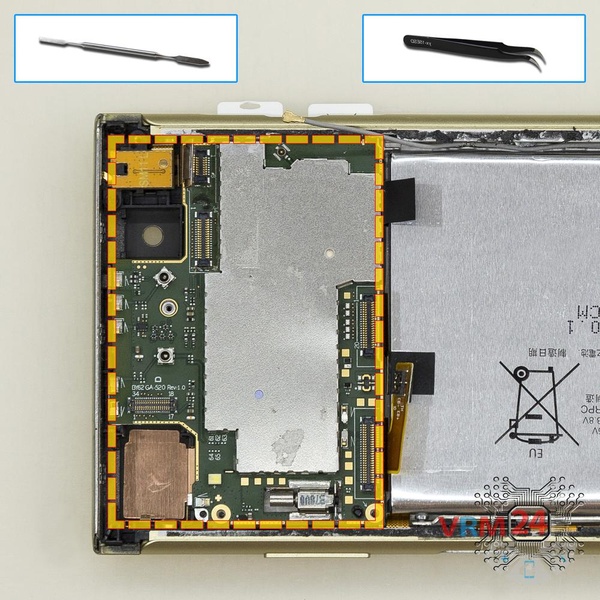

Étape 13.
Retirez la carte mère
Retirez la carte mère.

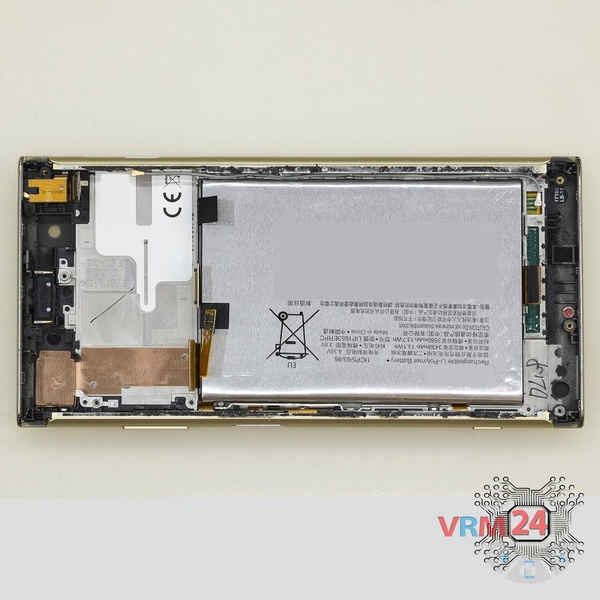

Étape 14.
Dans le cadre de l'écran est resté
Les pièces se trouvent dans le cadre du module d'affichage.
Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
