Démontage/Réparation de l'appareil mobile Sony Xperia XZ Premium (Sony Xperia XZ Premium G8141 G8142) avec la description de chaque étape et l'ensemble d'outils requis.

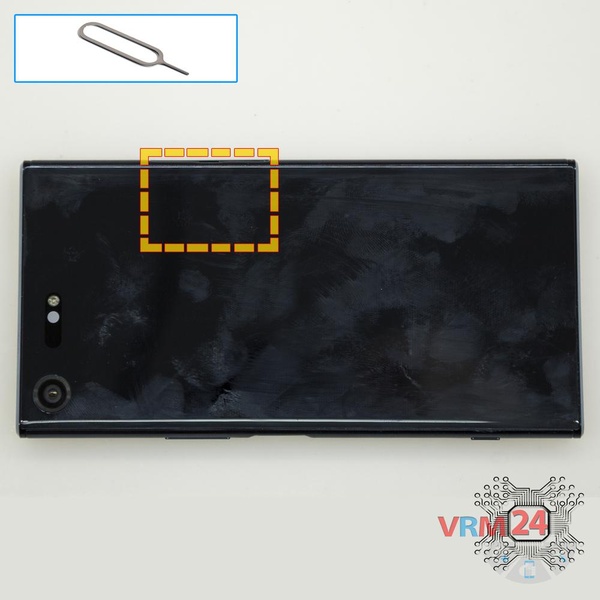

Ouvrez la trappe cachant les tiroirs des cartes SIM et mémoire (Micro SD), et retirez-les.

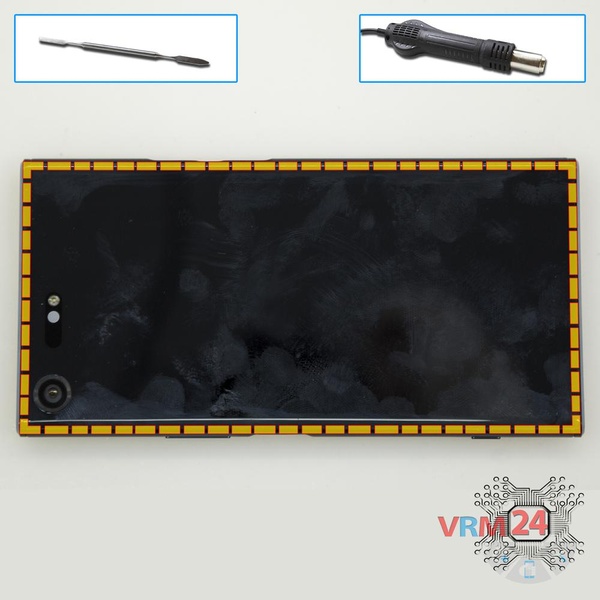

Nous recommandons d'utiliser un dispositif de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface de la coque arrière doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent le plus difficile de passer l'outil entre les pièces à diviser. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ou de force pour la séparation qui pourrait endommager les éléments à l'intérieur.

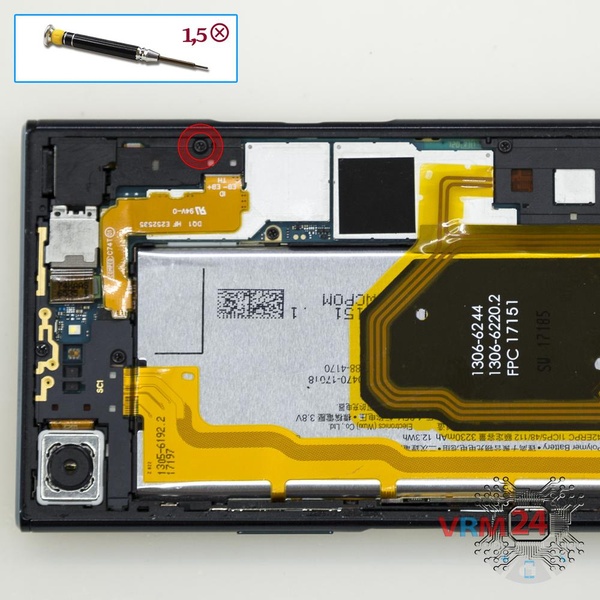

À l'aide d'un tournevis Phillips 1.5 mm (PH#000), dévissez une vis.

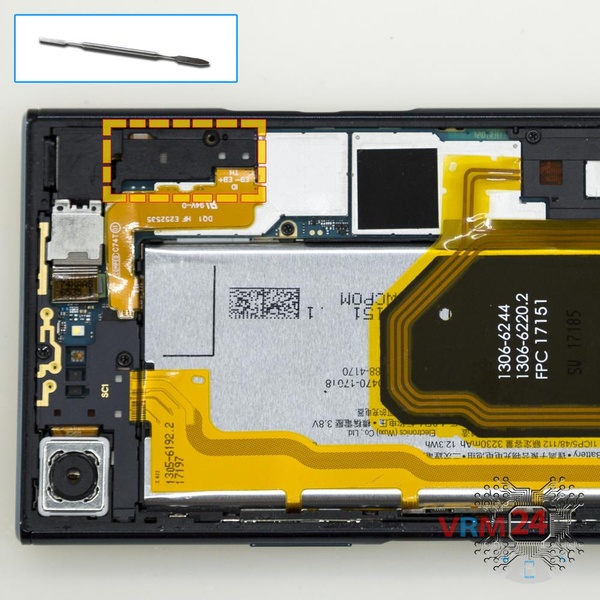

Faites levier sur le bord et retirez le cache protégeant les connecteurs.

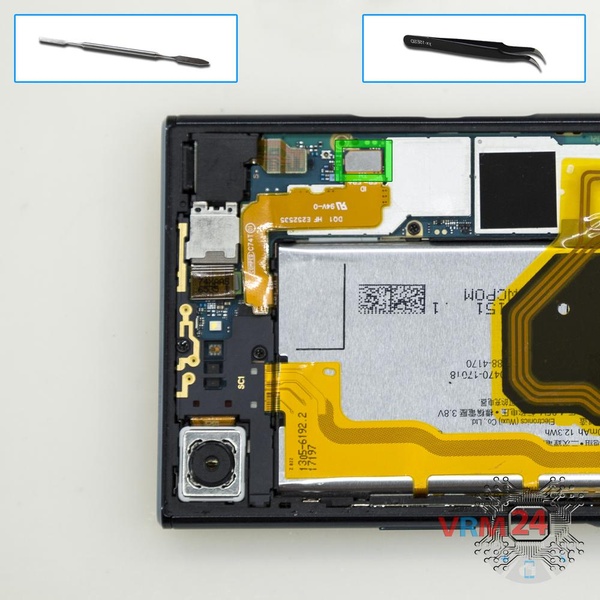

Débranchez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Sony Xperia XZ Premium a une batterie LIP1642ERPC d'une capacité de 3230 mAh (aussi appelée batterie rechargeable).

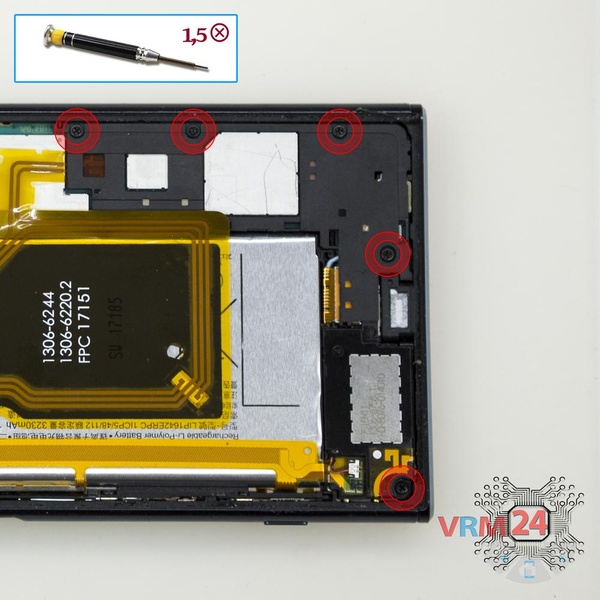

À l'aide d'un tournevis Phillips 1.5 mm (PH#000), dévissez les cinq vis.

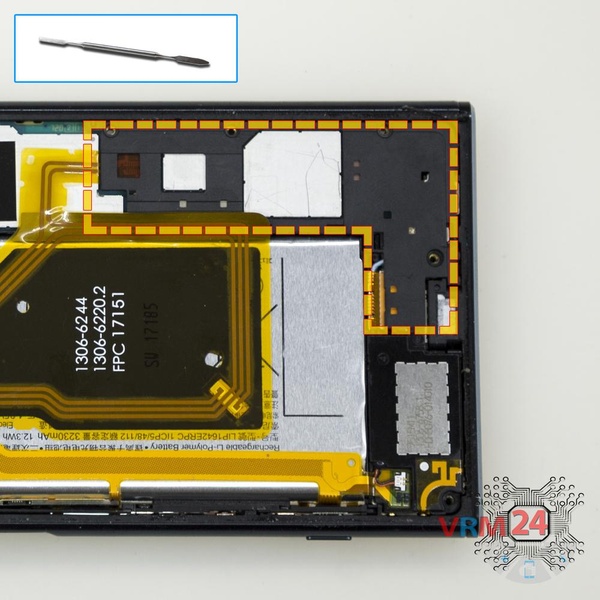

Faites levier sur le bord et retirez le cache.

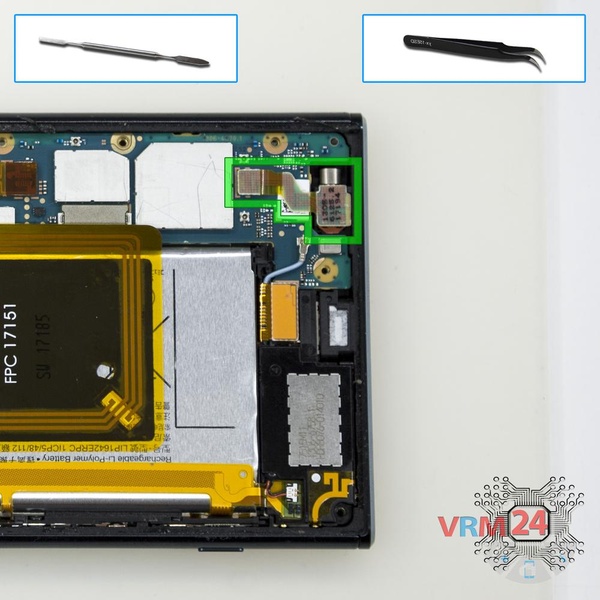

Faites levier sur le connecteur de la carte mère et retirez le moteur de vibration.

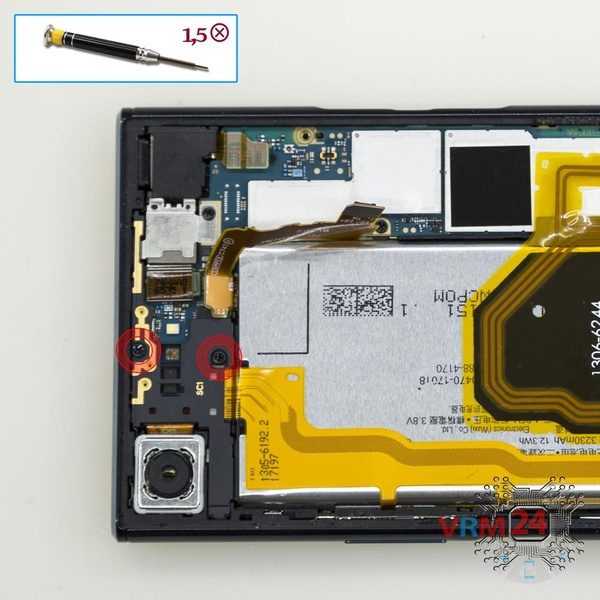

À l'aide d'un tournevis Phillips 1.5 mm (PH#000), dévissez les deux vis.

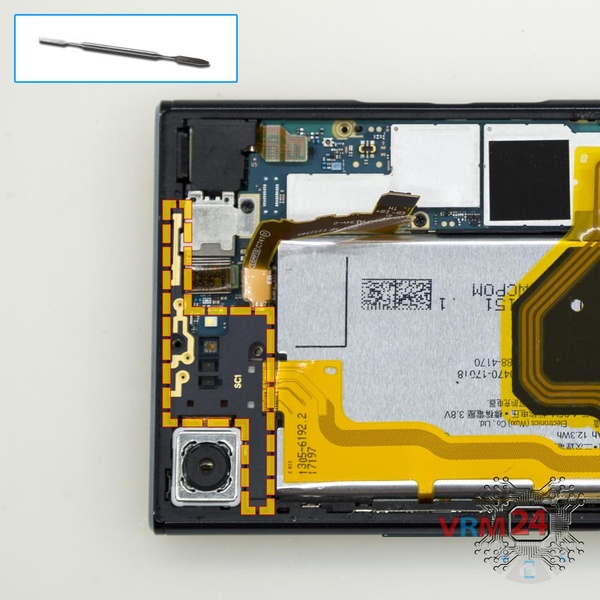

Faites levier sur le bord et détachez le cadre avec les lignes de transmission pour l'antenne.

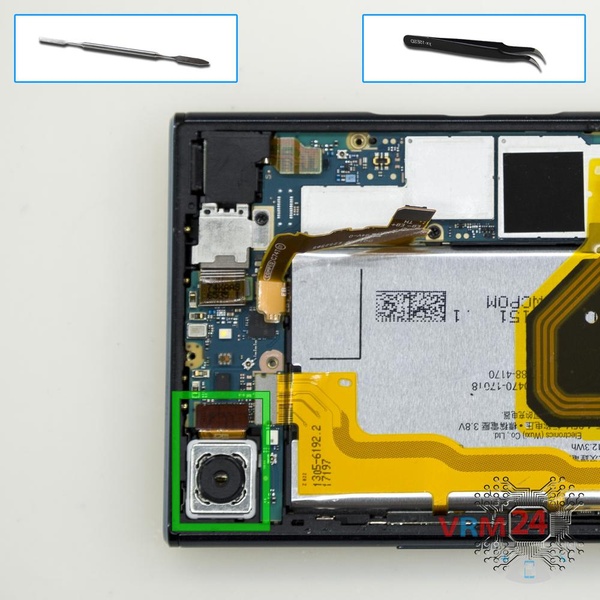

Déconnectez le connecteur sur la carte mère et retirez la caméra principale.

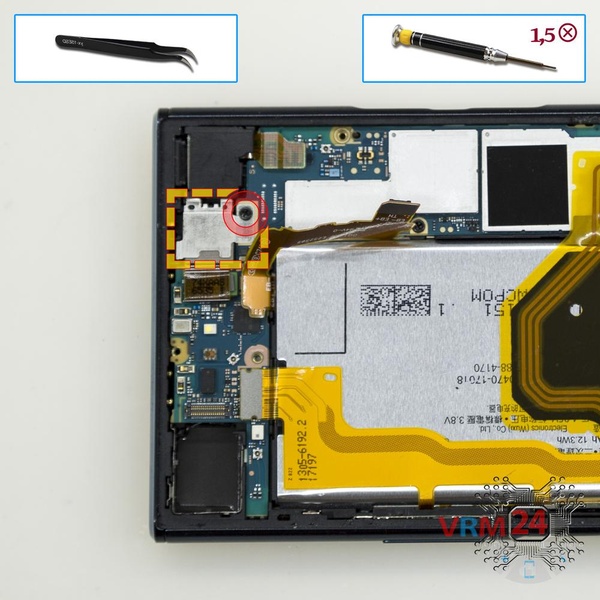

À l'aide d'un tournevis Phillips 1.5 mm (PH#000), dévissez une vis et retirez le support.

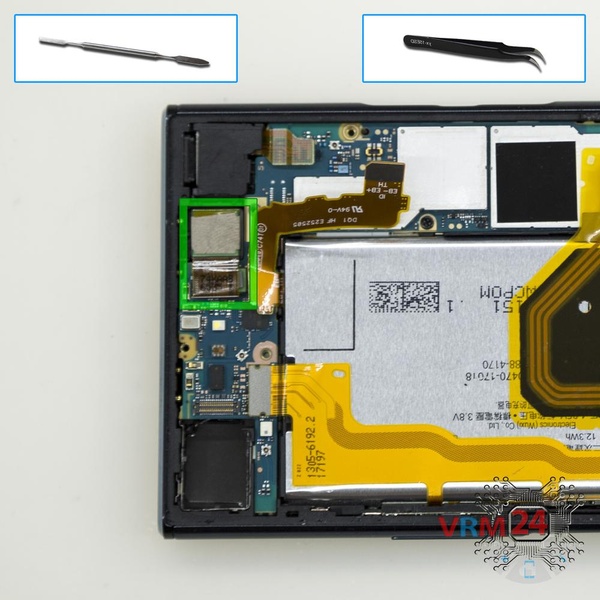

Déconnectez le connecteur sur la carte mère et retirez la caméra frontale (selfie).

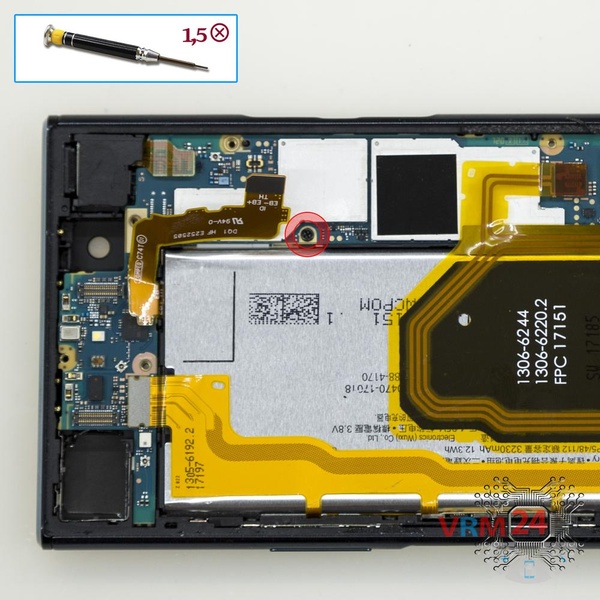

À l'aide d'un tournevis Phillips 1.5 mm (PH#000), dévissez une vis fixant la carte mère.

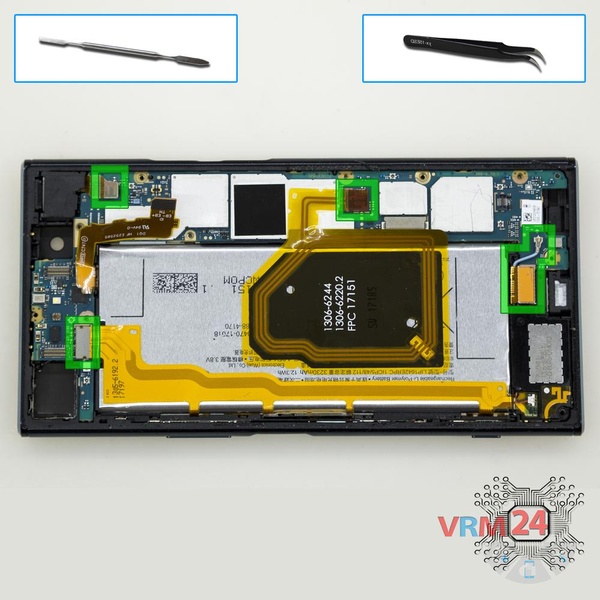

Déconnectez les connecteurs de la prise jack casque, du haut-parleur, du NFC, du câble coaxial.

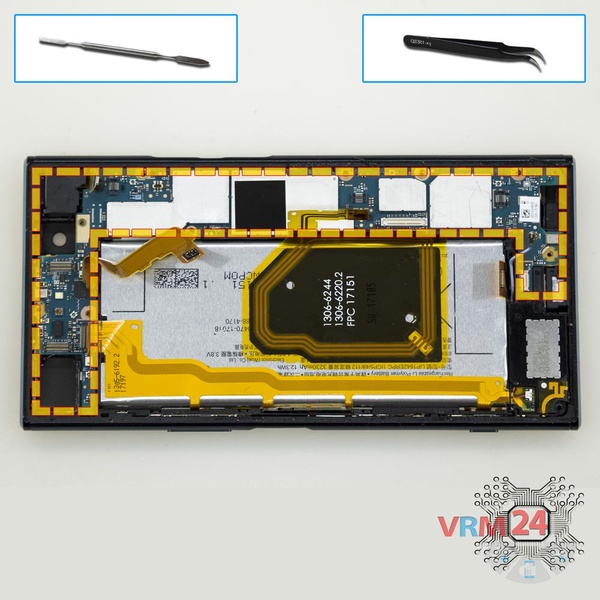

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

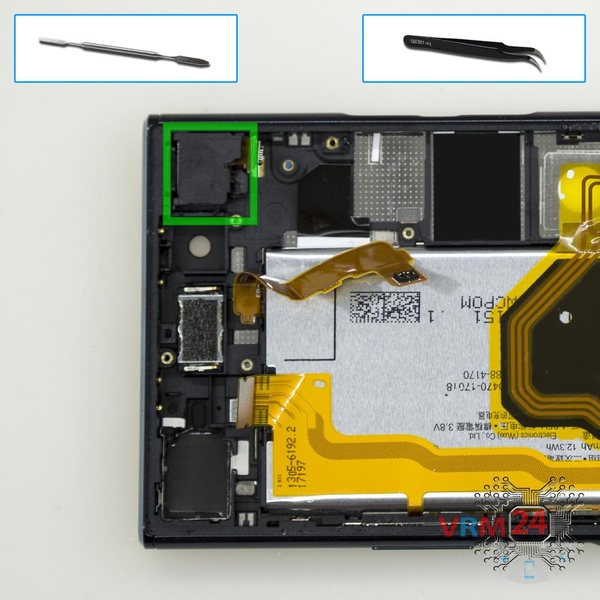

Faites levier sur le bord et retirez le cache masquant la prise jack casque.

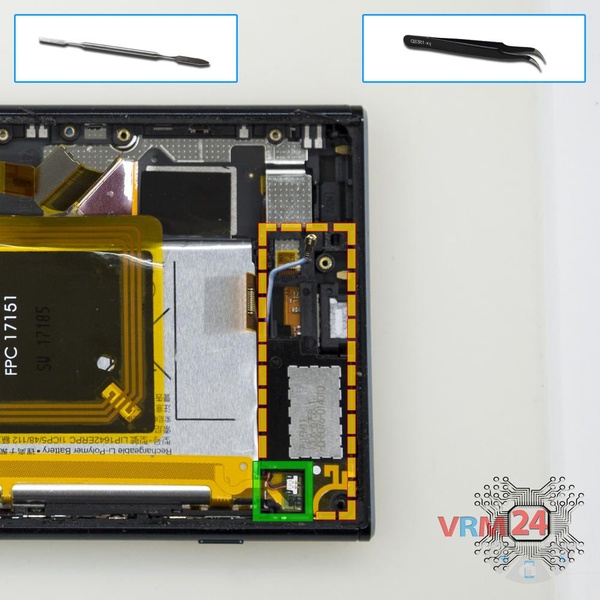

Déconnectez le connecteur du câble inter-cartes et retirez l'ensemble avec un haut-parleur, un câble coaxial, des lignes de transmission pour l'antenne.

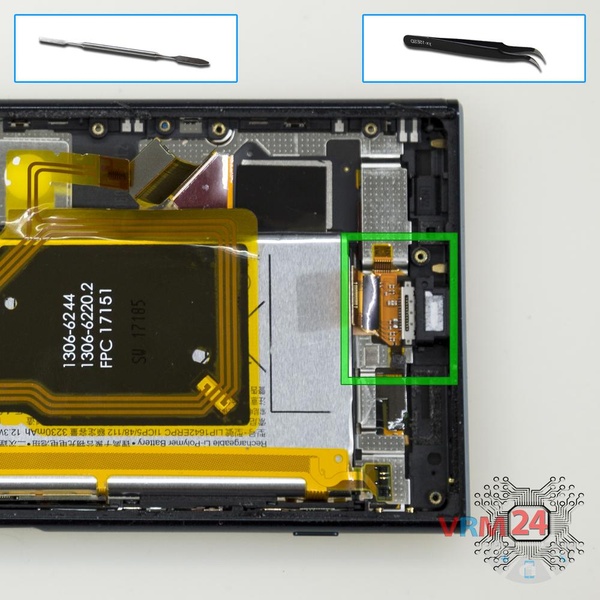

Tirez délicatement le port de charge de son logement dans le cadre de l'écran.

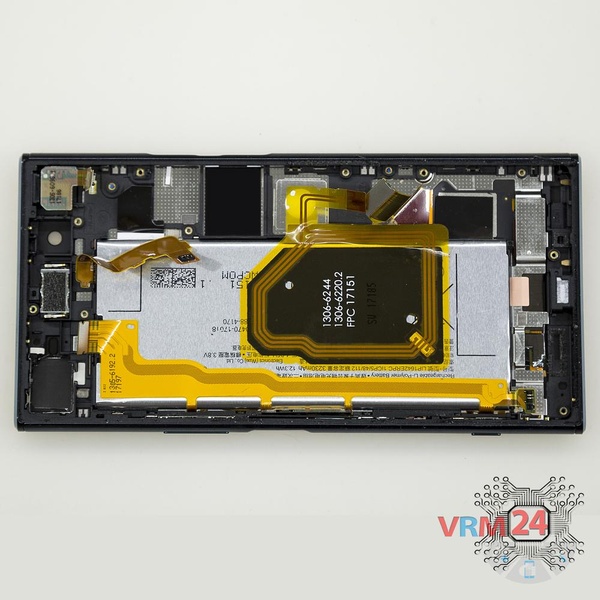

ℹ️ Dans le cadre de l'écran sont restés : le haut-parleur d'écoute, la batterie.
