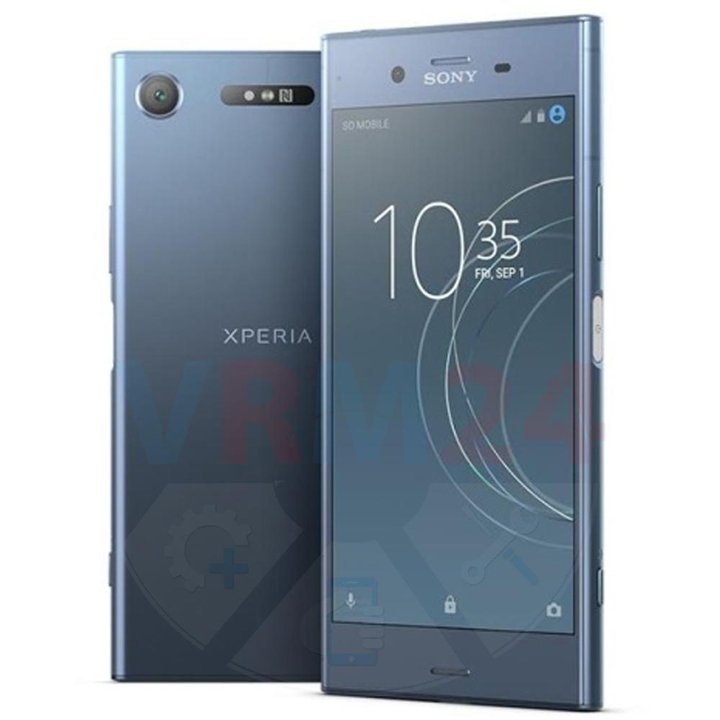

Démontage/Réparation de l'appareil mobile Sony Xperia XZ1 (Sony Xperia XZ1 G8342, G8341) avec la description de chaque étape et l'ensemble d'outils requis.

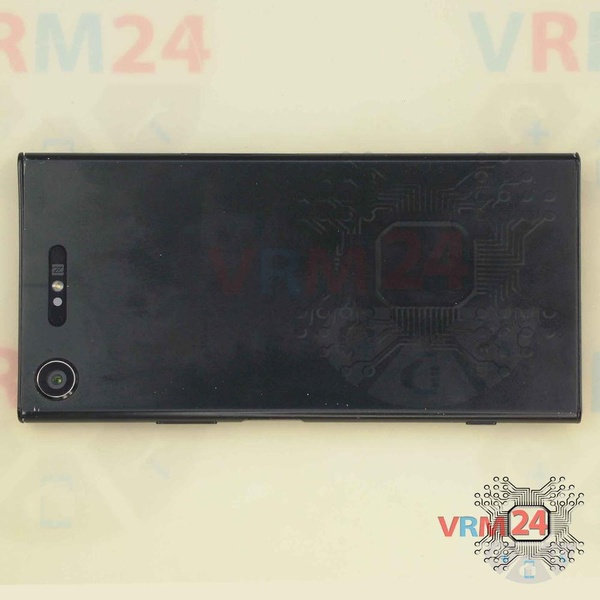

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

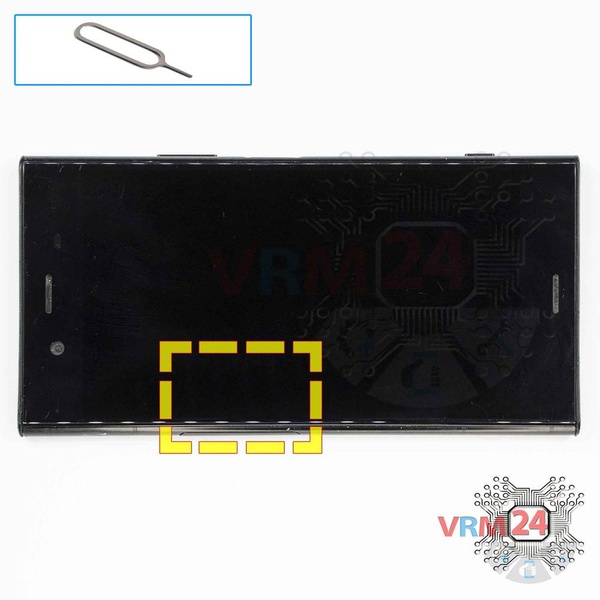

Ouvrez la trappe cachant les tiroirs des cartes SIM et mémoire (Micro SD), et retirez-les.

⚠ Attention ! Le démontage a une difficulté maximale de 3 car le processus commence par le démontage du module d'affichage. Si vous n'avez pas d'expérience ou n'êtes pas sûr de vos compétences, nous vous recommandons fortement de contacter un centre de service spécialisé.

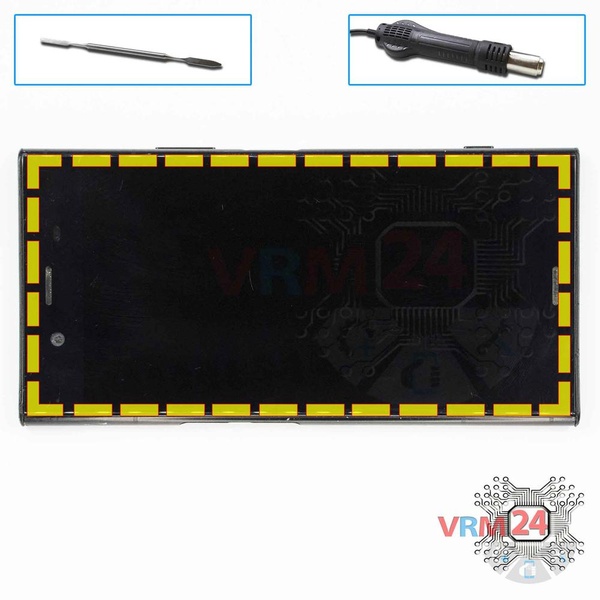

Nous recommandons d'utiliser un dispositif de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface du module d'affichage doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent plus difficile de passer l'outil entre les pièces à diviser. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ou de force pour la séparation qui pourrait endommager les éléments à l'intérieur.

Le processus peut être vu dans notre vidéo entièrement ainsi qu'en détail, à la fin des instructions.

⚠ Il est important de ne pas mettre de film entre l'écran tactile/le verre et le module d'affichage, cela endommagerait le module.

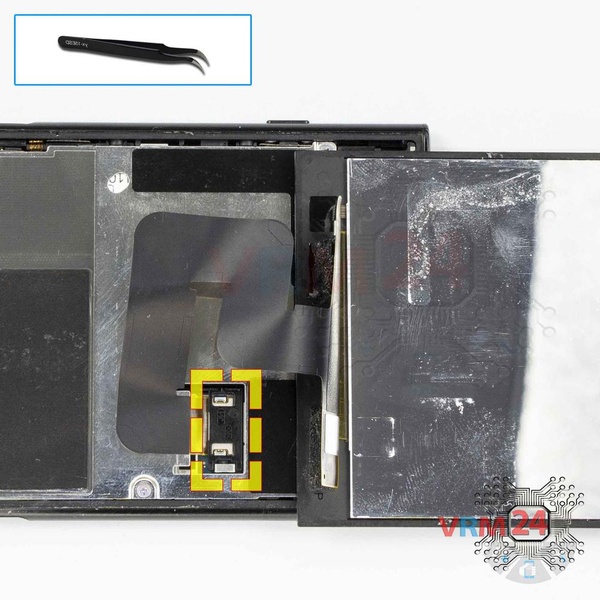

Retirez avec précaution le support maintenant le connecteur du module d'affichage.

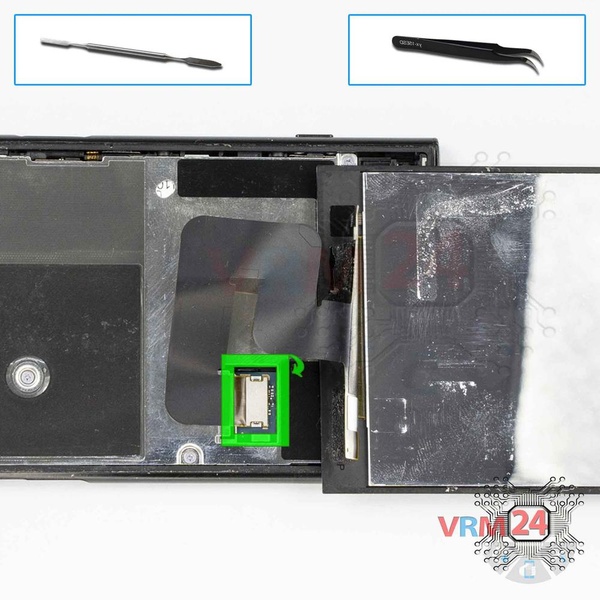

Débranchez le connecteur et retirez le module d'affichage.

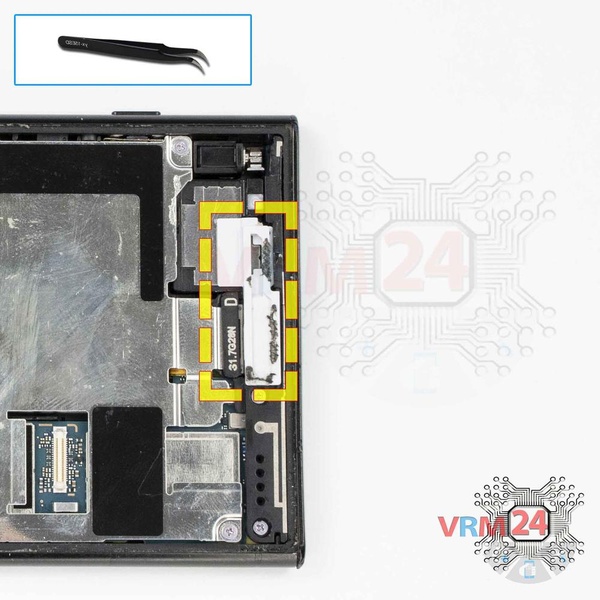

Retirez le couvercle.

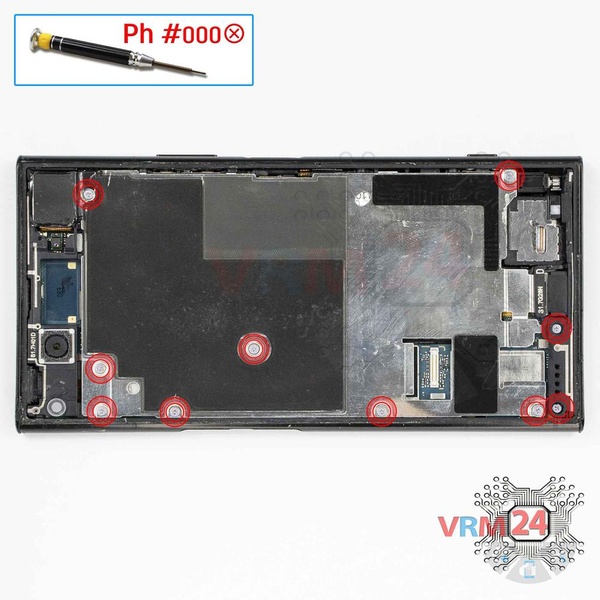

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez les vis 10.

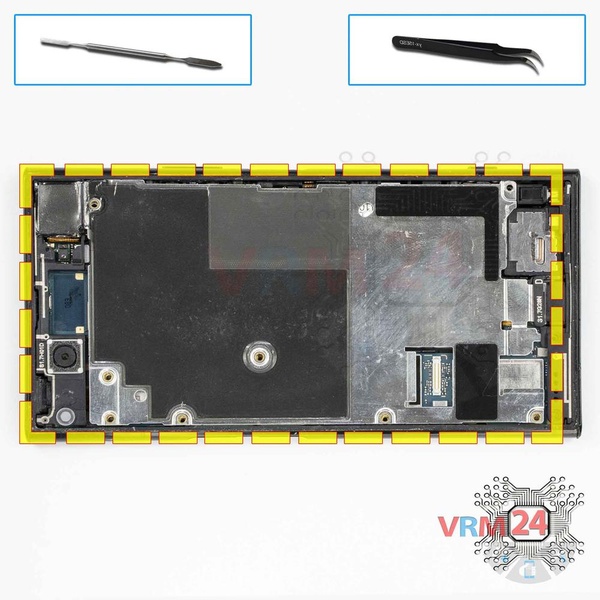

Retirez soigneusement le capot intermédiaire.

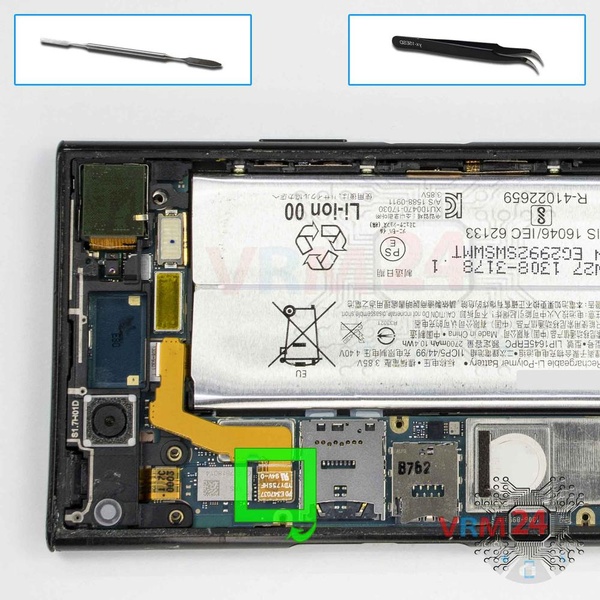

Déconnectez le connecteur de la batterie dès que possible.

ℹ️ Le modèle Sony Xperia XZ1 G8342/G8341 a une batterie LIP1645ERPC d'une capacité de 2700 mAh (aussi appelée batterie rechargeable).

⚠ Il est fortement recommandé de déconnecter le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

De plus, essayez de ne pas utiliser d'outil métallique pour déconnecter le connecteur de la batterie rechargeable ou faites-le avec précaution.

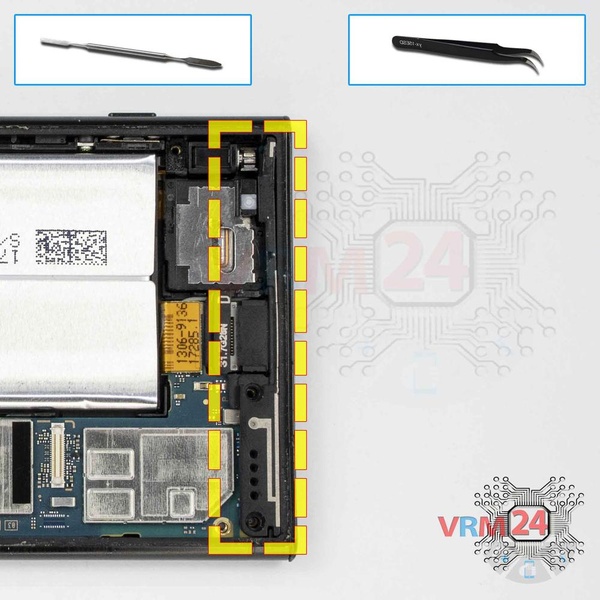

Faites levier sur le bord et retirez le couvercle avec les antennes.

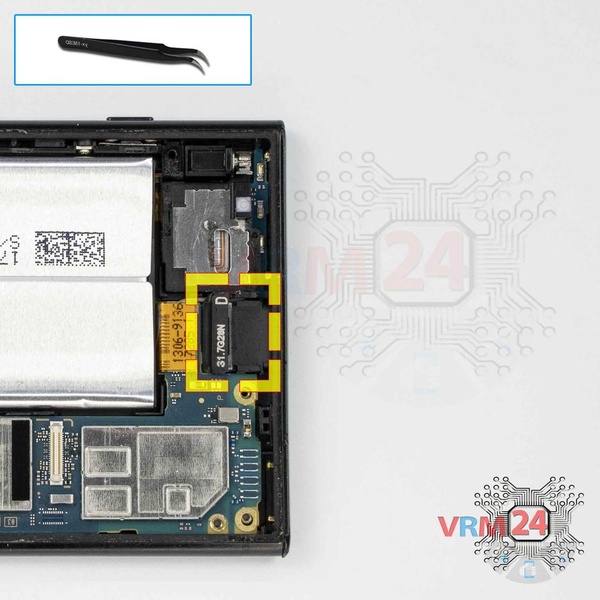

Retirez le support en plastique fixant le port de chargement.

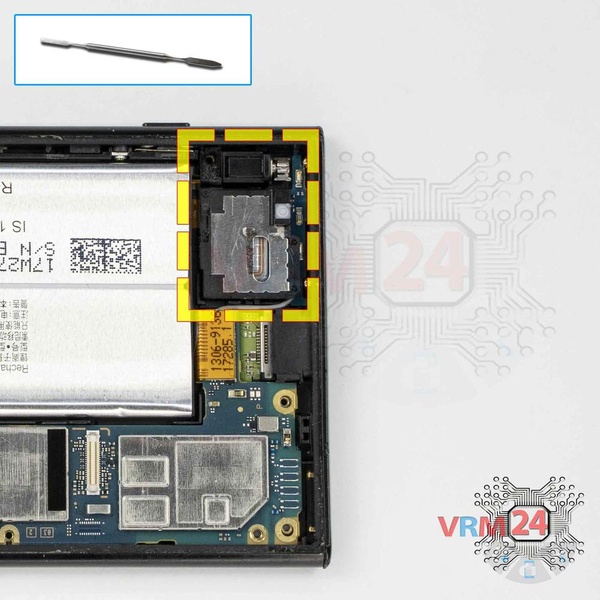

Faites levier sur le bord et retirez le haut-parleur.

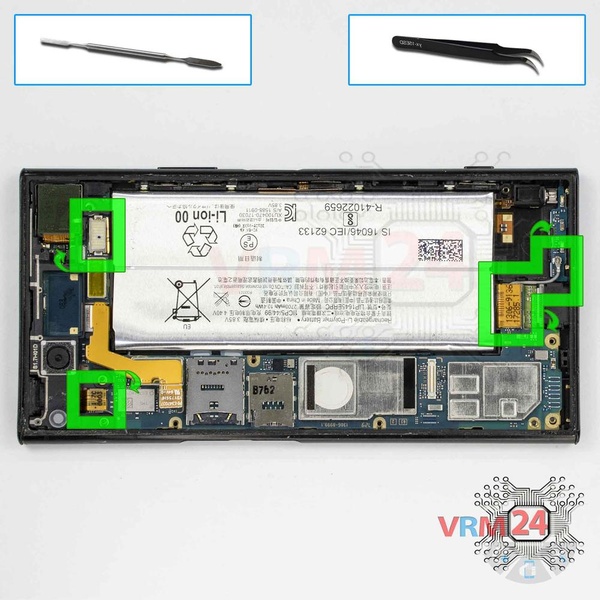

Déconnectez le connecteur du câble coaxial, le connecteur du câble du sous-écran inter-cartes, le connecteur du câble de la prise jack casque, le connecteur du câble du port de chargement.

⚠ Ne tirez pas sur le câble et ne le faites pas levier avec un outil pointu, les connecteurs sont assez fragiles et se cassent facilement, ou le câble se détache de l'extrémité (cosse).

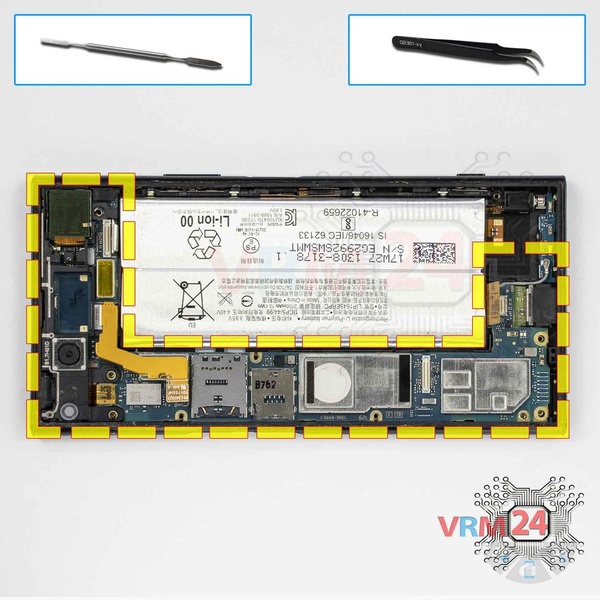

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

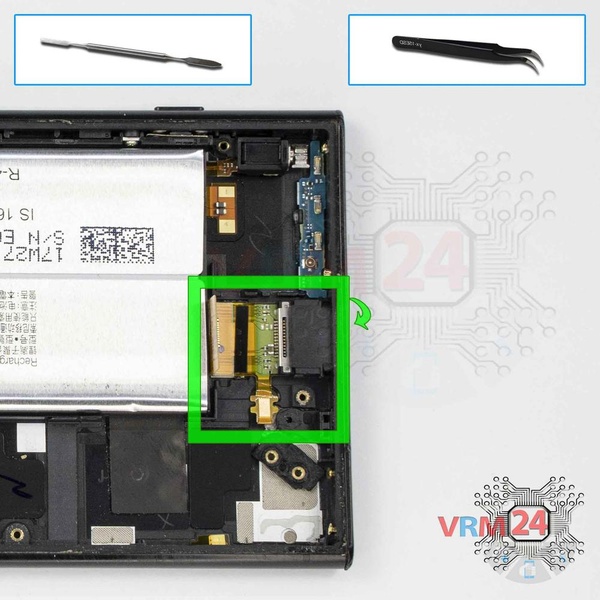

Faites levier sur le bord et retirez le port de charge.

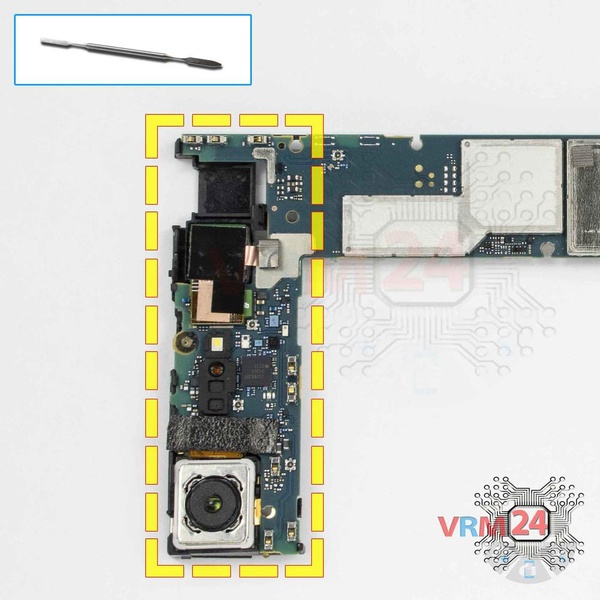

Retirez le cadre fixant les caméras.

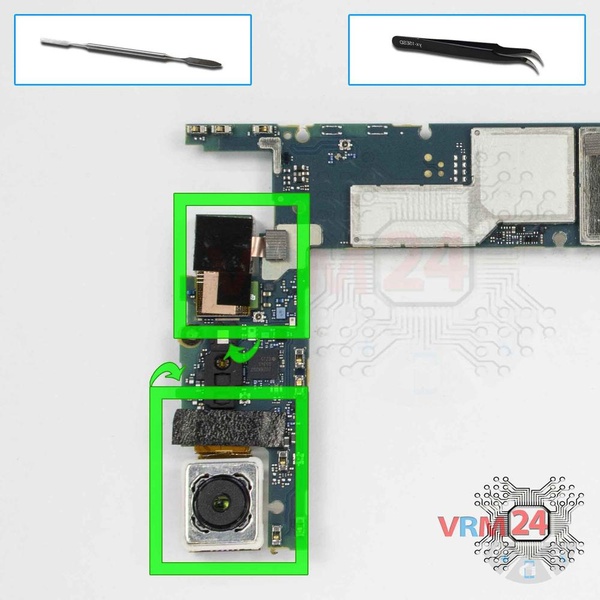

Débranchez les connecteurs et retirez les caméras avant (selfie) et arrière.
