Démontage/Réparation de l'appareil mobile TAG Heuer Connected 2020 avec la description de chaque étape et l'ensemble d'outils requis.

⚠ Avant de démonter, n'oubliez pas d'éteindre votre montre.

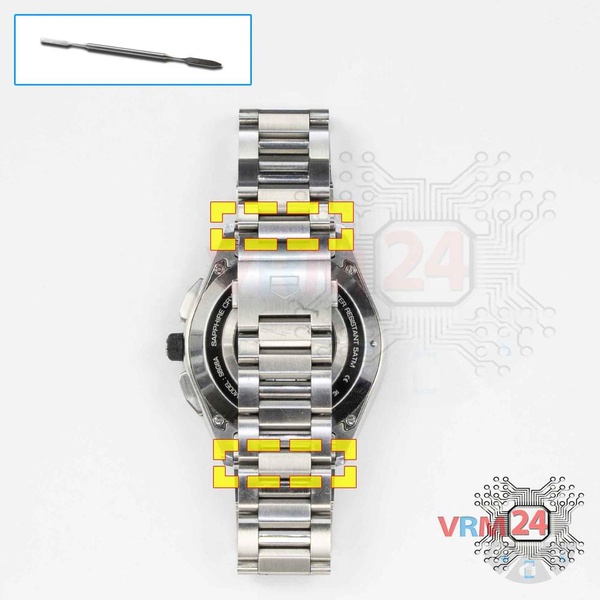

Détachez le bracelet métallique.

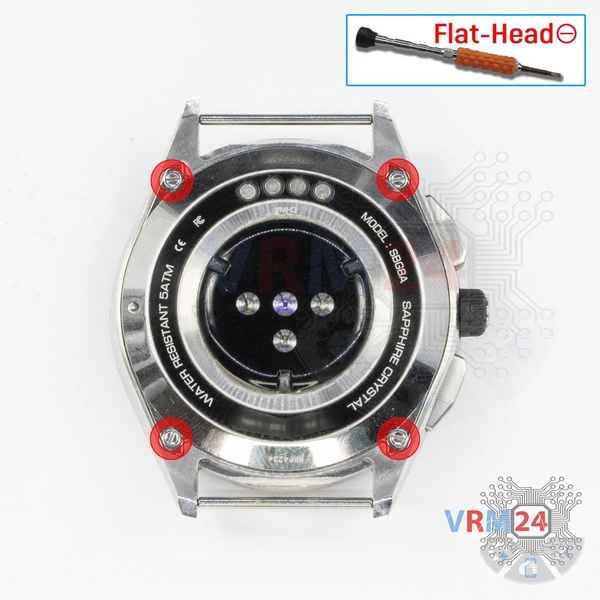

À l'aide d'un tournevis plat, dévissez les 4 vis.

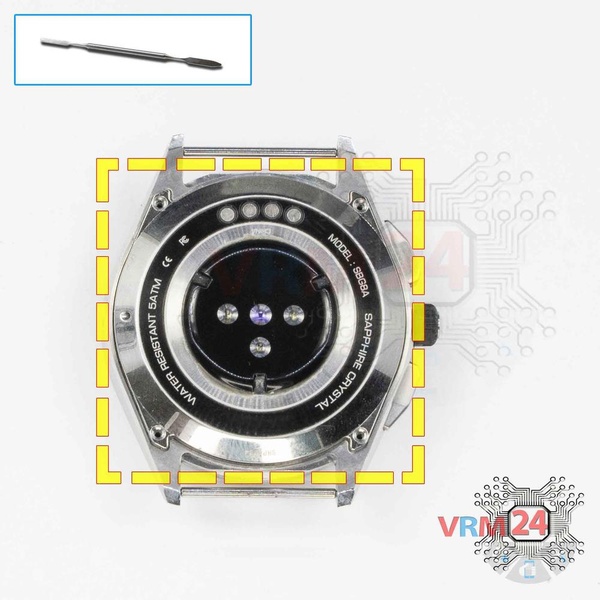

Ouvrez la coque arrière.

⚠ Repérez à l'avance sur l'image l'emplacement des câbles inter-cartes, de l'écran tactile, de l'affichage, des boutons (le cas échéant) sous la coque pour ne pas les endommager accidentellement.

Débranchez le connecteur de la batterie dès que possible.

ℹ️ Le modèle TAG Heuer Connected 2020 SBG8A possède une batterie B810 d'une capacité de 430 mAh (aussi appelée batterie rechargeable).

⚠ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

De plus, essayez de ne pas utiliser d'outil métallique pour débrancher le connecteur de la batterie rechargeable ou faites-le avec précaution.

Débranchez le connecteur du capteur et retirez la coque arrière.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les 2 vis.

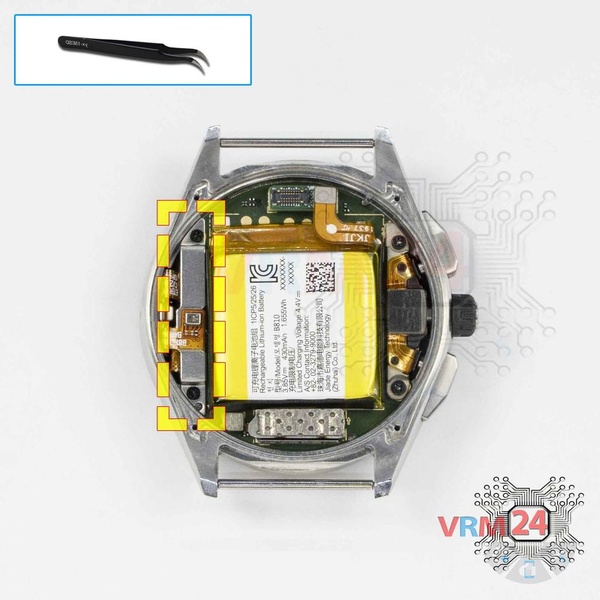

Repliez le câble du support avec le microphone vers l'arrière.

Débranchez deux connecteurs (dont l'un vers l'écran).

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 2 vis.

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

Débranchez le connecteur et retirez l'ensemble des boutons latéraux.
