Étape 1.

Dévissez les vis

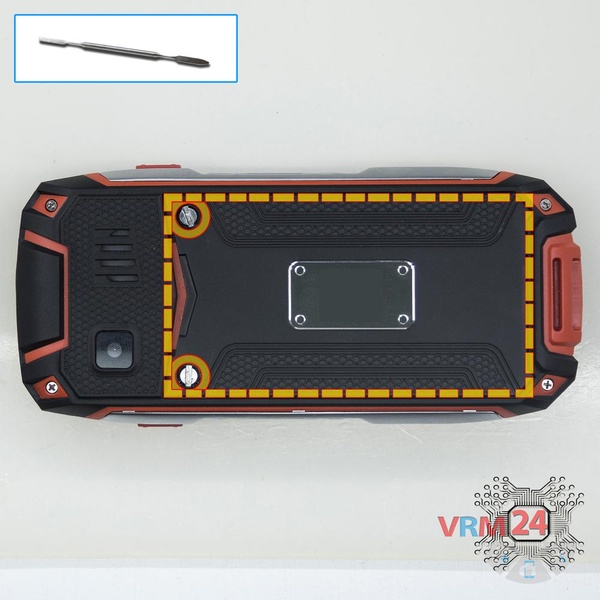

À l'aide d'un tournevis plat, dévissez les deux vis et retirez le cache.

Étape 2.

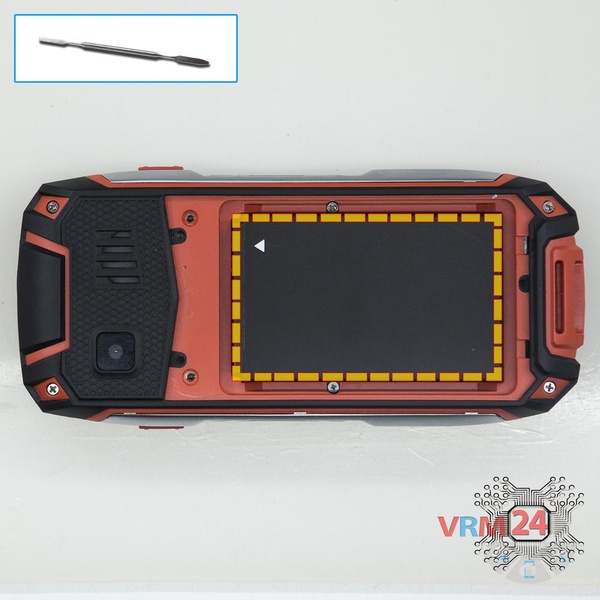

Retirez la batterie

Il y a une encoche à l'extrémité de la batterie sur la coque intermédiaire. Accrochez la batterie à ce point, soulevez-la et retirez la batterie.

Étape 3.

Dévissez les vis

À l'aide d'un tournevis hexagonal T5, dévissez les huit vis sur les côtés du téléphone et retirez les caches latéraux.

Étape 4.

Dévissez les vis

À l'aide d'un tournevis cruciforme 1.5 mm (PH #000), dévissez les six vis.

Étape 5.

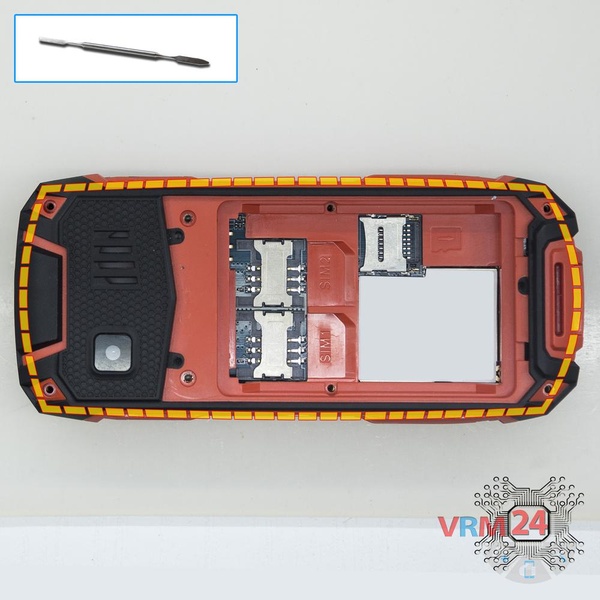

Ouvrez le châssis intermédiaire

Faites levier sur les bords. Déplacez un outil d'ouverture le long du bord pour détacher les clips et retirez le cache central. Le cache central protège la carte mère.

Étape 6.

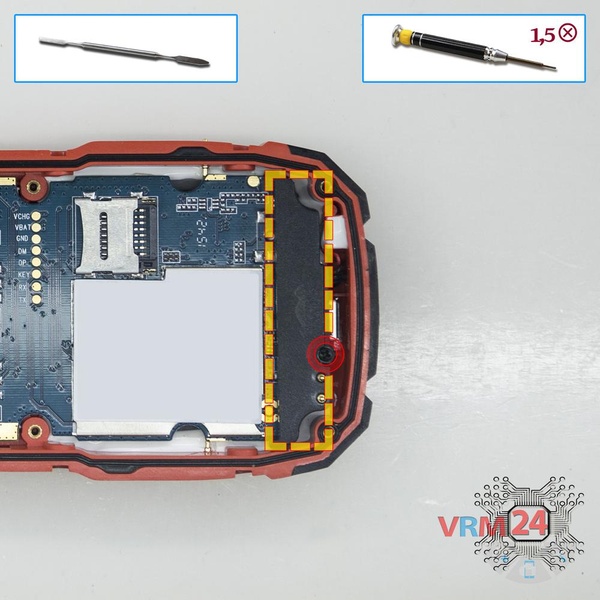

Retirez le haut-parleur

À l'aide d'un tournevis cruciforme 1.5 mm (PH #000), dévissez une vis et retirez le module haut-parleur.

Étape 7.

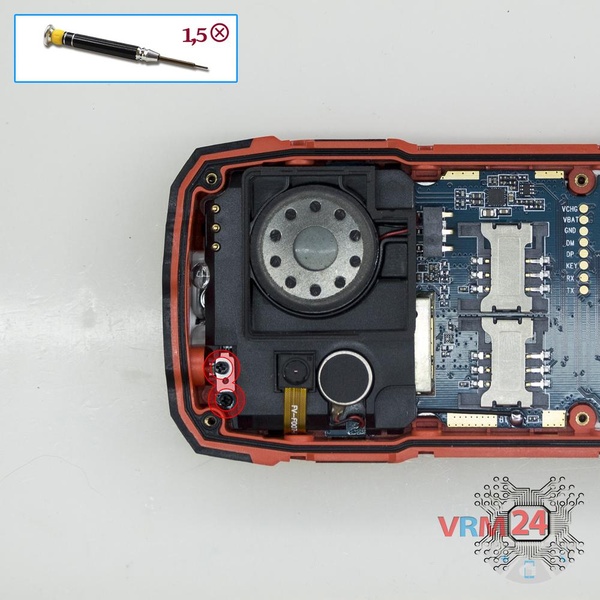

Dévissez les vis

À l'aide d'un tournevis cruciforme 1.5 mm (PH #000), dévissez les deux vis.

Étape 8.

Retournez le PCB

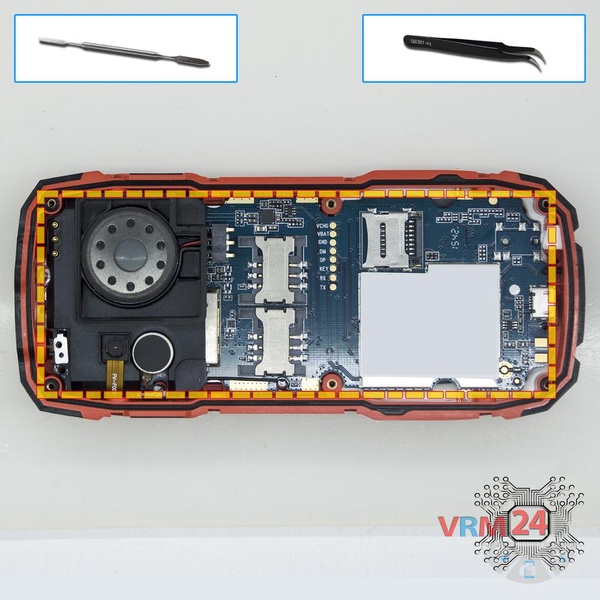

Retournez délicatement la carte mère.

Étape 9.

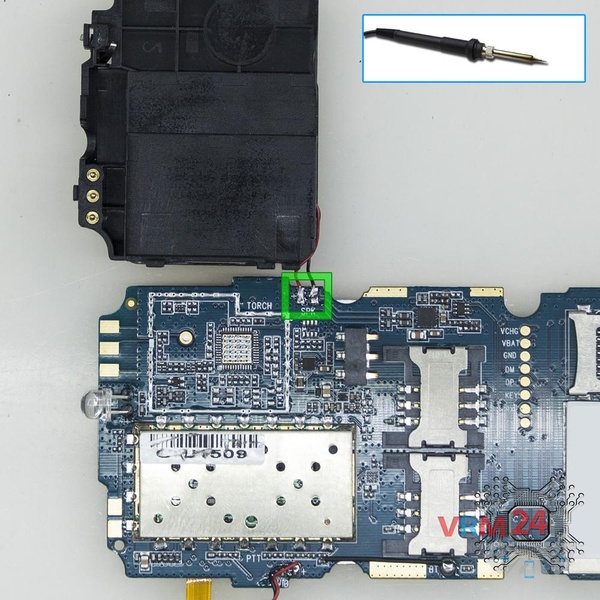

Déssoudez les fils

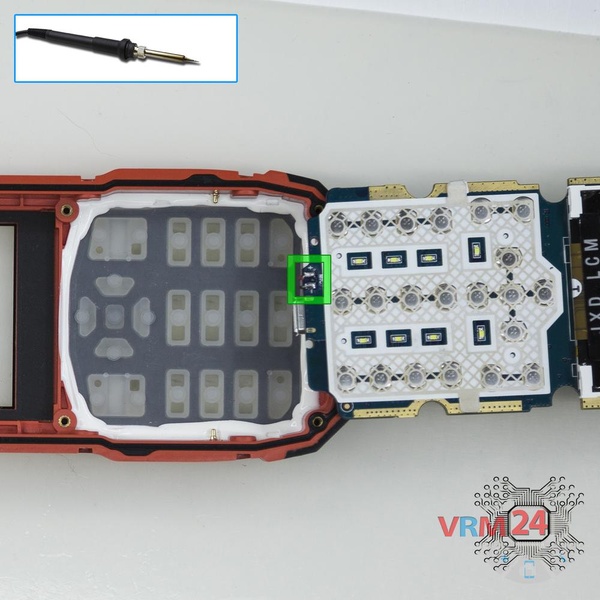

Avec un fer à souder, dessoudez les fils du microphone et retirez la carte mère.

Étape 10.

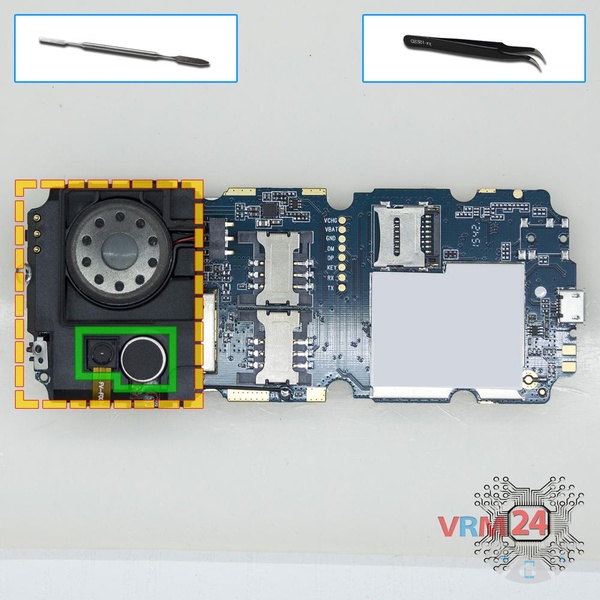

Ouvrez la coque arrière

Détachez le haut-parleur, la caméra et le moteur de vibration.

Ensuite, retournez le cache avec le haut-parleur.

Étape 11.

Déssoudez les fils

Dessoudez les fils du haut-parleur et retirez le cache.

Étape 12.

Sur la carte mère

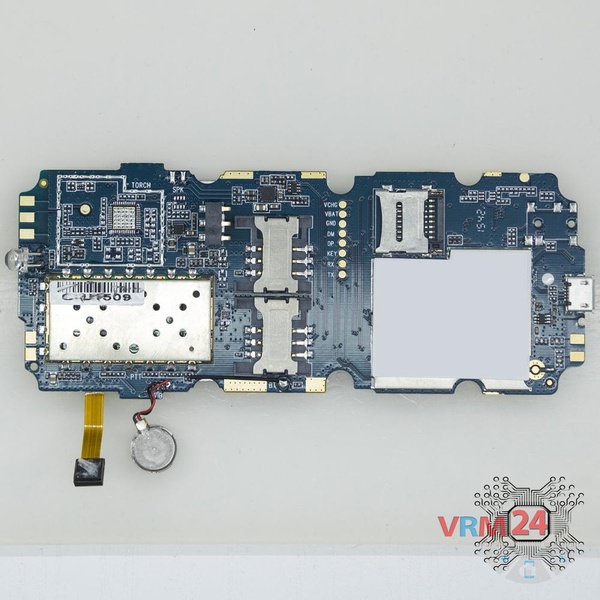

La carte mère.

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation

Le démontage\la réparation présente un niveau de difficulté facile et prend environ 8 minutes. Ce guide convient à tous les modèles teXet TM-515R commercialisés dans différents pays.
