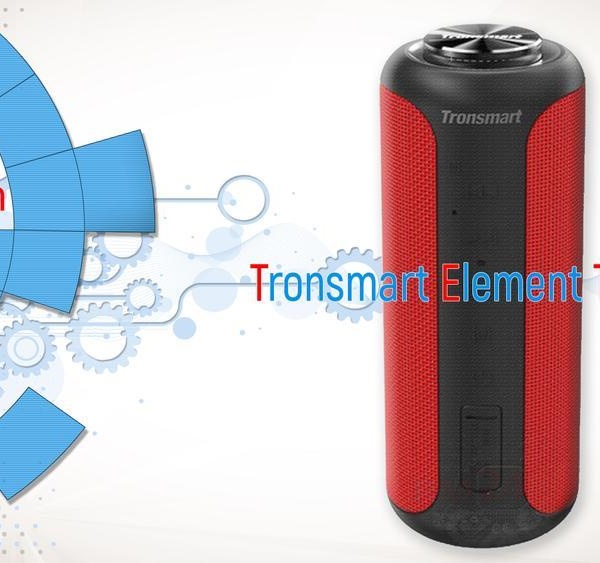

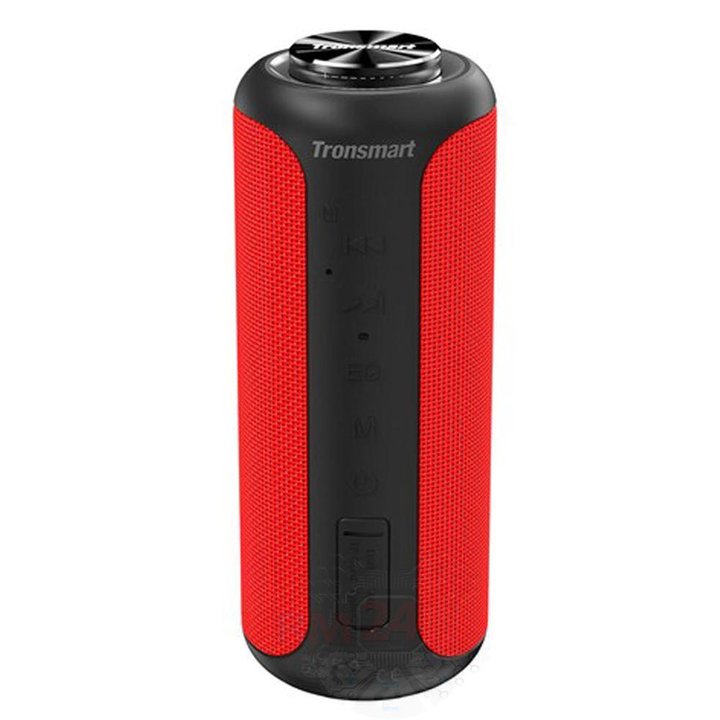

Démontage/Réparation de l'appareil mobile Tronsmart Element T6 Plus avec la description de chaque étape et l'ensemble d'outils requis.

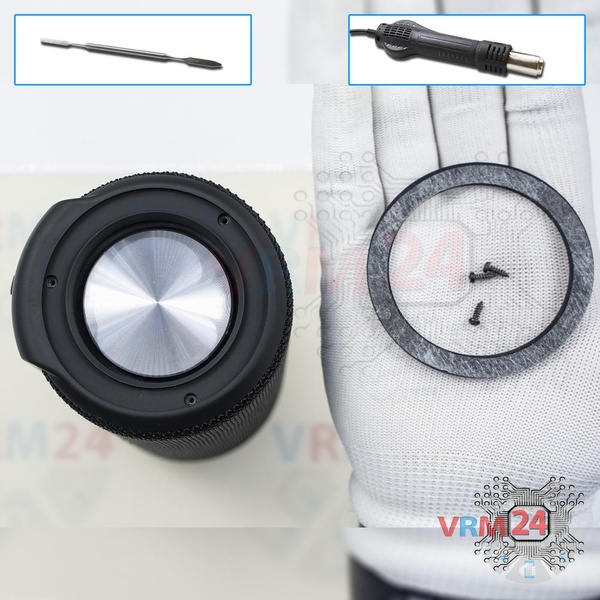

Décollez l'anneau de protection.

⚠️ Faites attention ! Il est collé.

Pour un décollement soigneux, nous recommandons d'utiliser un pistolet thermique. En même temps, il est nécessaire de chauffer la surface, avec précaution, dans l'ordre, pour ne pas endommager la surface de l'appareil.

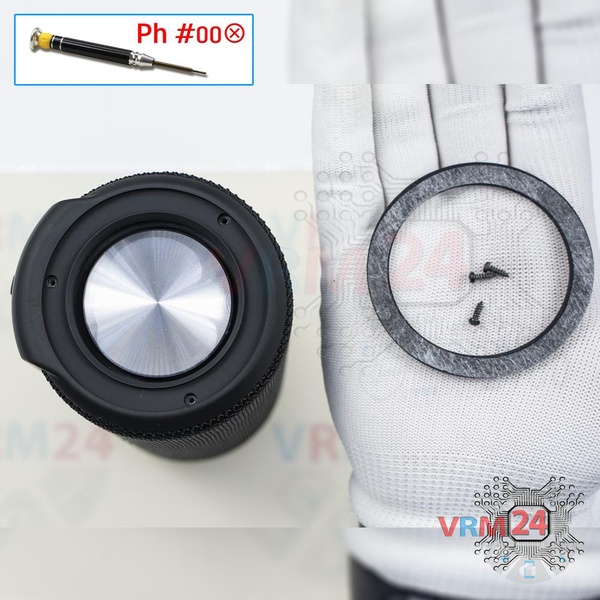

À l'aide d'un tournevis (Phillips 2.5 mm PH #00), dévissez les trois vis.

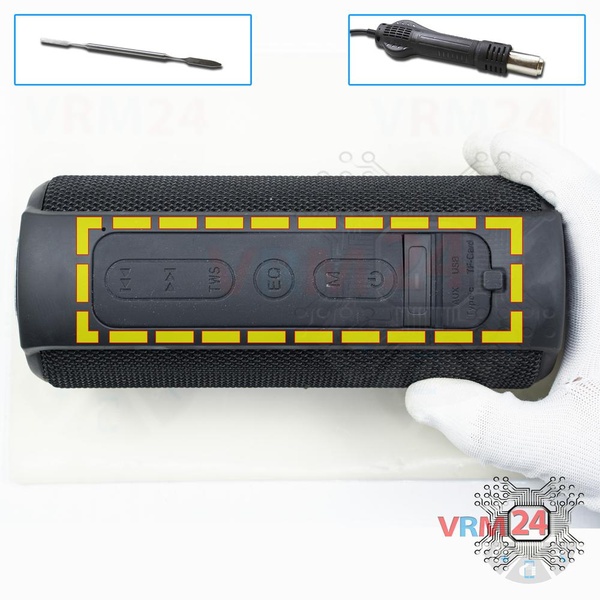

Décollez / retirez les touches des boutons.

⚠️ Les touches des boutons sont collées ! Pour un décollement soigneux, nous recommandons d'utiliser un pistolet thermique. En même temps, il est nécessaire de chauffer soigneusement dans l'ordre, pour ne rien endommager.

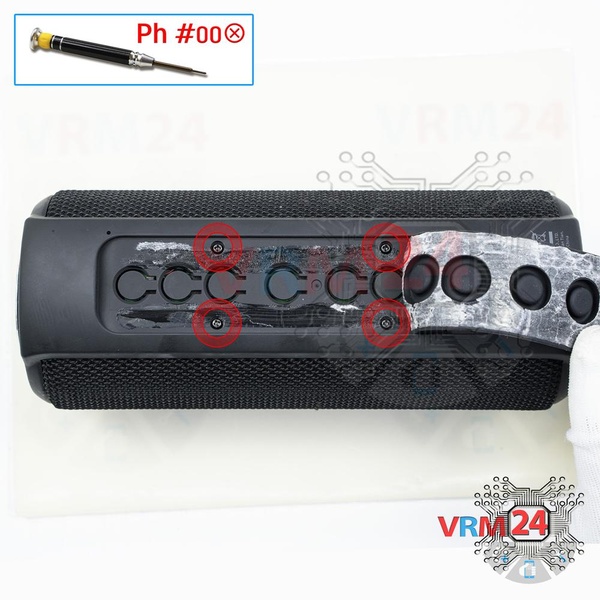

À l'aide d'un tournevis (Phillips 2.5 mm PH #00), dévissez les quatre vis.

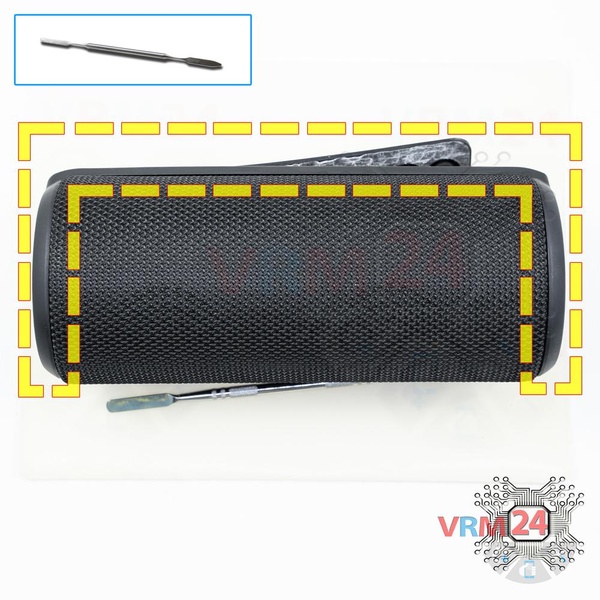

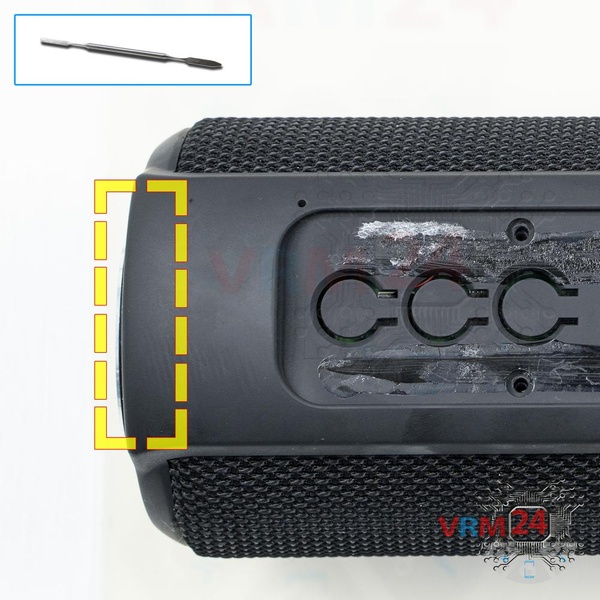

Faites levier sur les bords avec précaution pour ouvrir le capot supérieur.

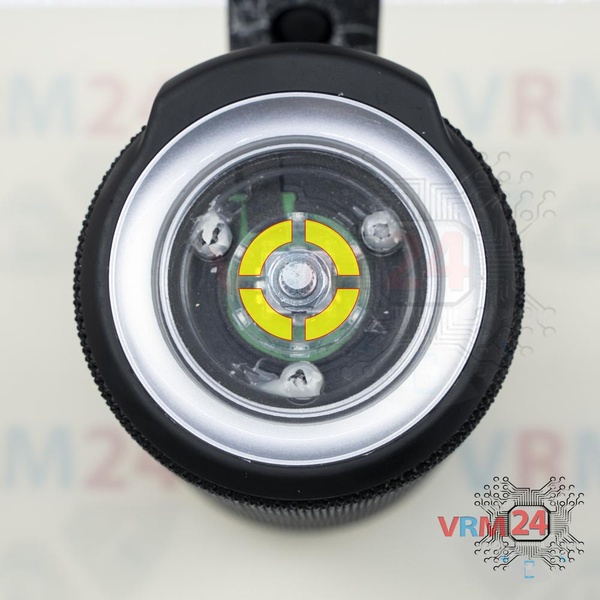

Retirez les anneaux de retenue.

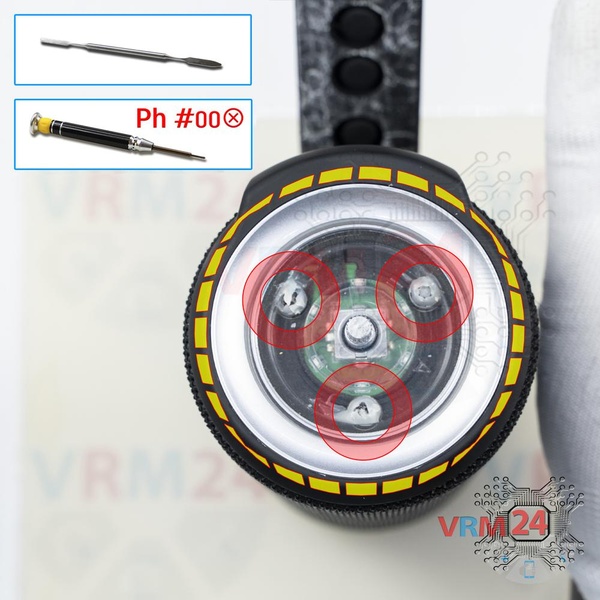

Découpez les trous pour le tournevis et avec un tournevis (Phillips 2.5 mm PH #00), dévissez les trois vis, et détachez le capot.

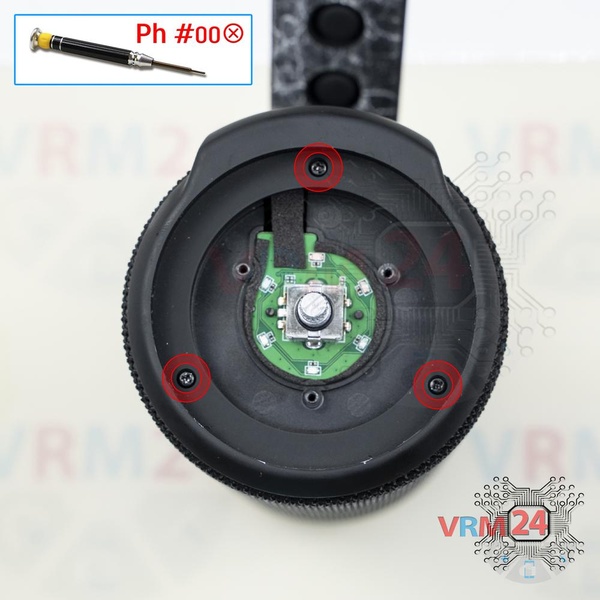

À l'aide d'un tournevis (Phillips 2.5 mm PH #00), dévissez les vis.

Si les vis sont différentes : ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors de l'assemblage de l'appareil, visser la vis au mauvais endroit peut endommager l'appareil ou ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

Faites levier sur les bords et détachez le capot.

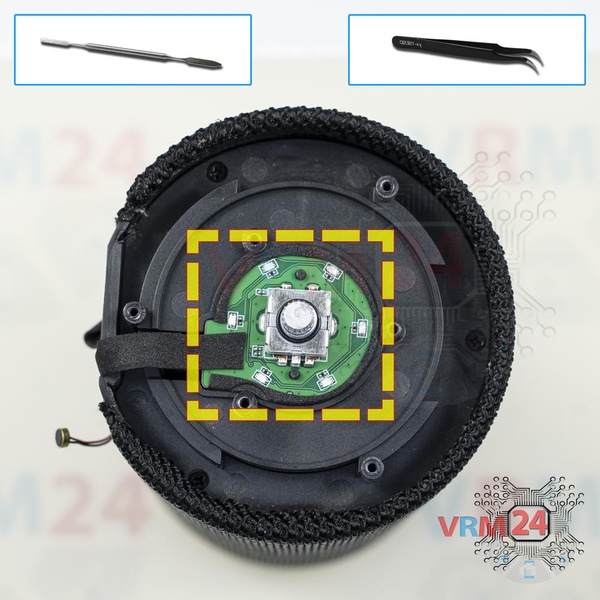

Retournez avec précaution la petite carte de circuit imprimé.

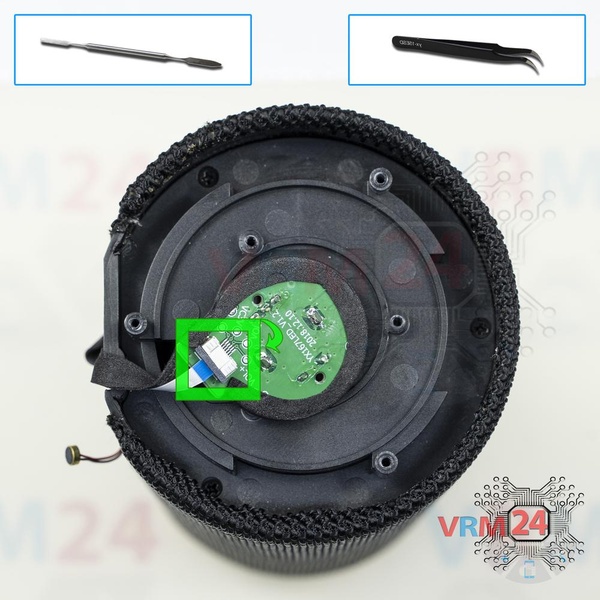

Débranchez le connecteur et retirez la petite carte.

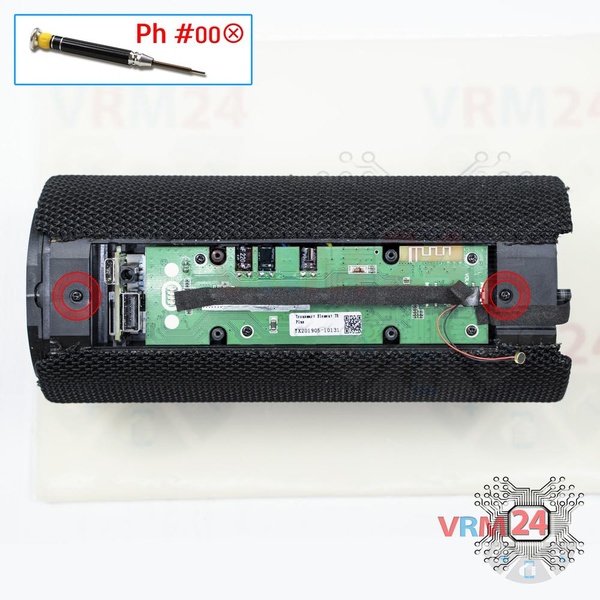

À l'aide d'un tournevis (Phillips 2.5 mm PH #00), dévissez les deux vis.

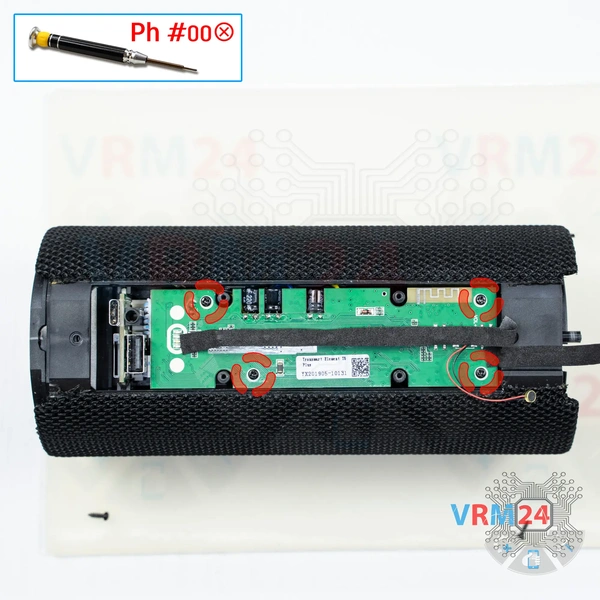

À l'aide d'un tournevis (Phillips 2.5 mm PH #00), dévissez les quatre vis.

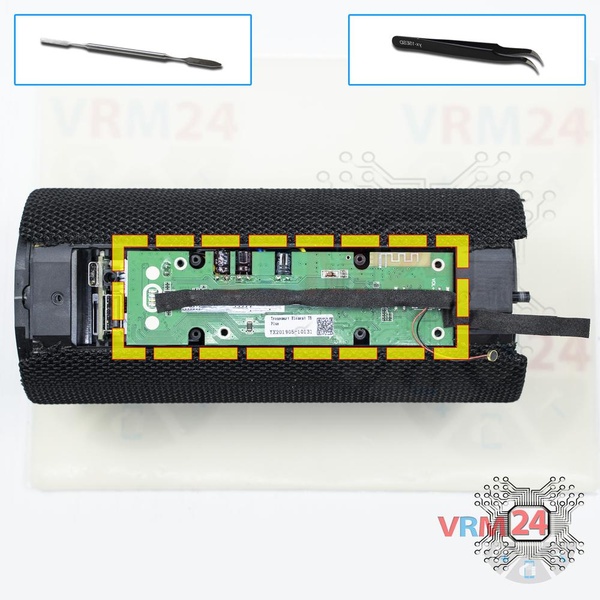

Retournez avec précaution la carte mère.

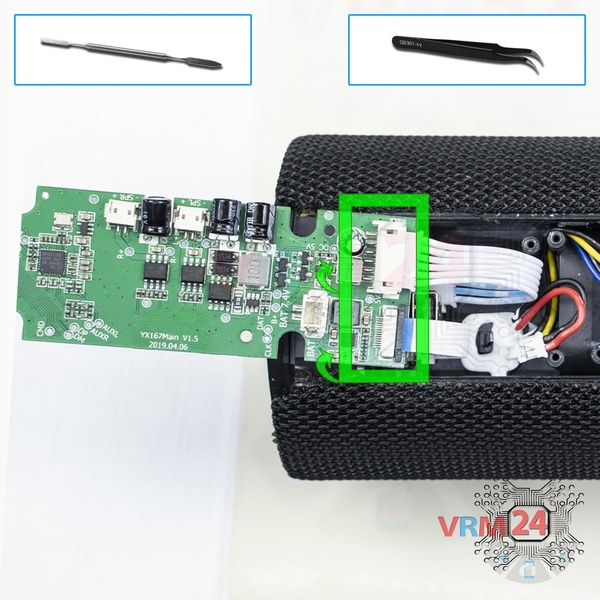

Faites levier sur les connecteurs et retirez la carte mère.

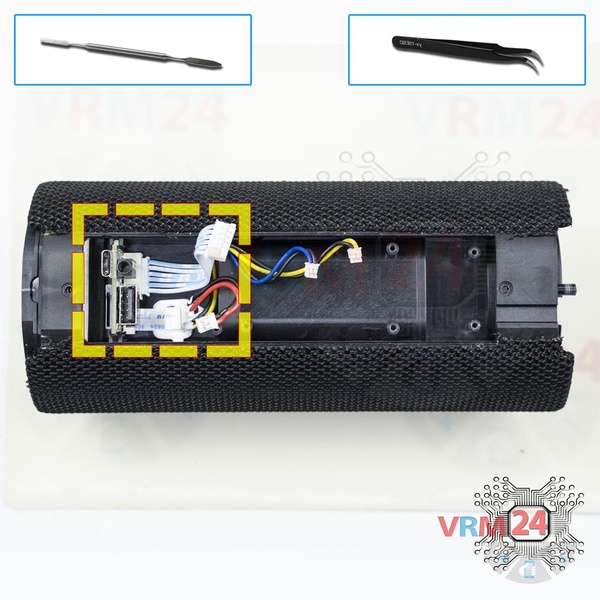

Retirez avec précaution la carte fille. Sur la carte fille se trouvent la prise jack, le port de charge, le port USB.

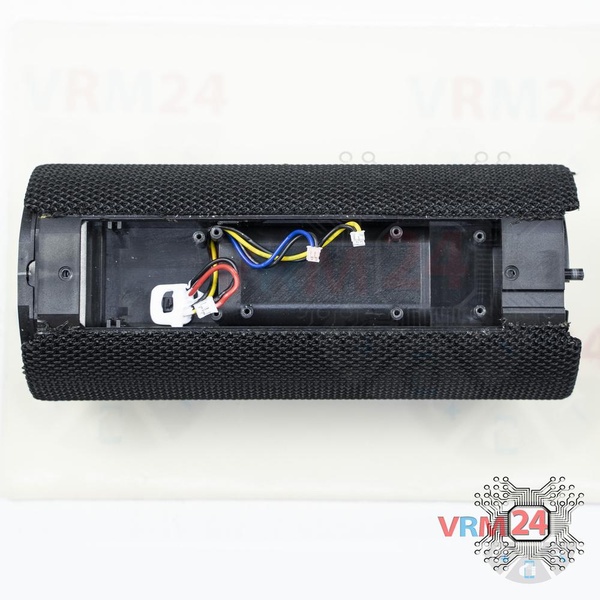

Dans le boîtier reste :
