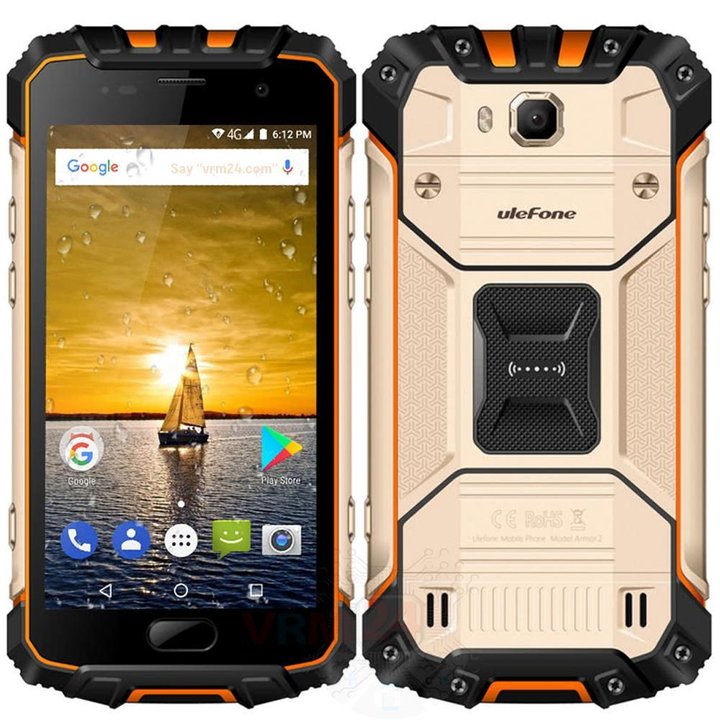

Démontage/Réparation de l'appareil mobile uleFone Armor 2 (uleFone Armor 2 / 2S) avec la description de chaque étape et l'ensemble d'outils requis.

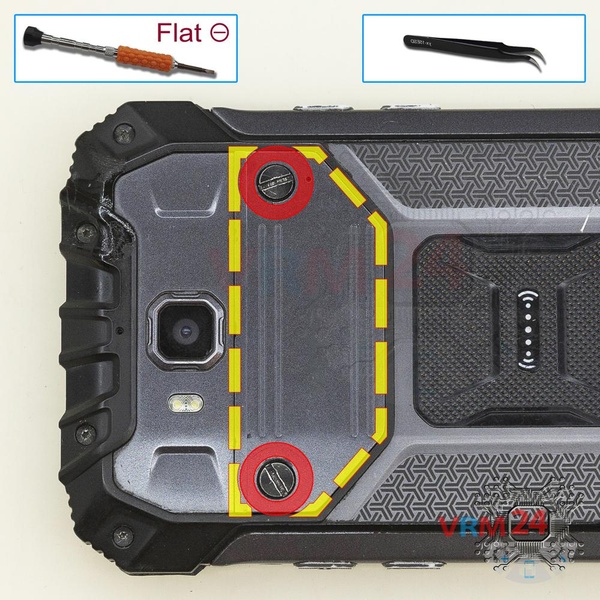

À l'aide d'un tournevis plat, dévissez les deux vis et retirez le cache qui masque les supports de cartes SIM et mémoire.

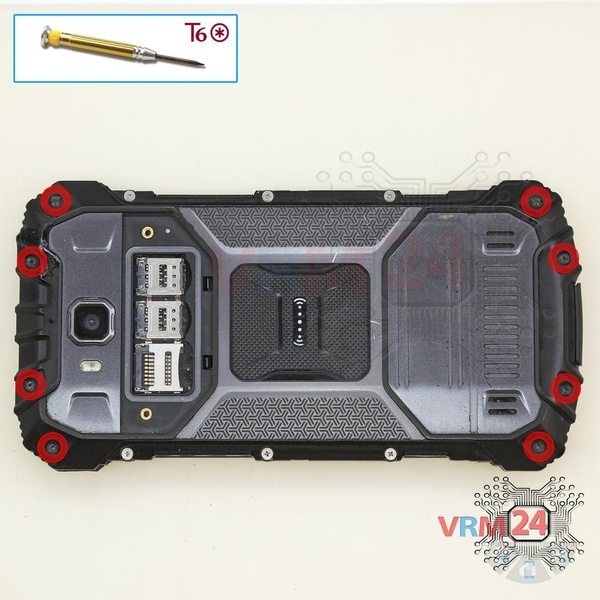

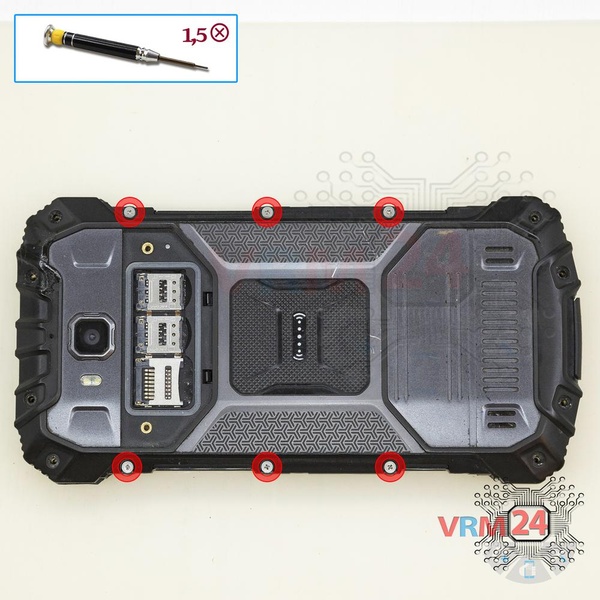

À l'aide d'un tournevis T6 HEX, dévissez les six vis sur les côtés du téléphone.

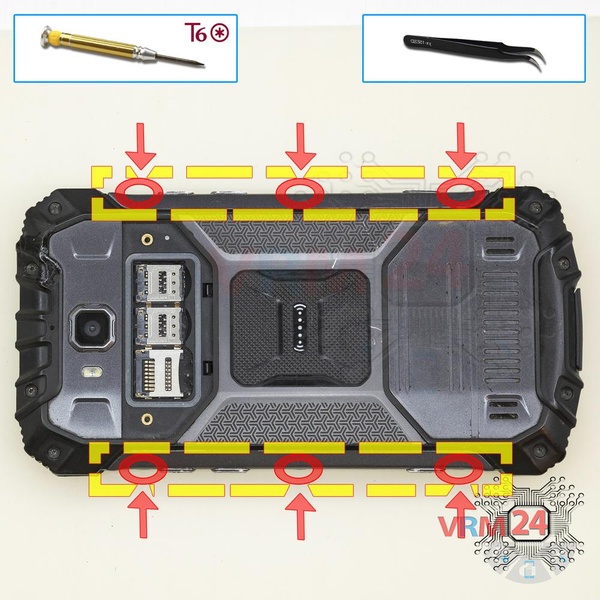

À l'aide d'un tournevis T6 HEX, dévissez les huit vis.

À l'aide d'un tournevis (Philips 1.5 mm PH #000), dévissez les six vis.

Les vis sont différentes : ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors du remontage de l'appareil, visser une vis au mauvais endroit peut endommager l'appareil ou ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

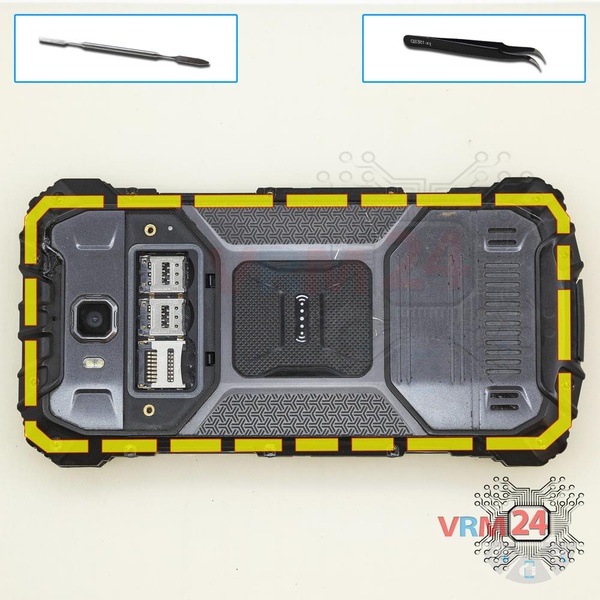

À l'aide d'un spudger ou d'un outil en plastique, détachez délicatement, tout autour du bord, les clips de la coque arrière, puis retirez-la.

Dans la coque arrière se trouve une petite carte, le haut-parleur.

N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

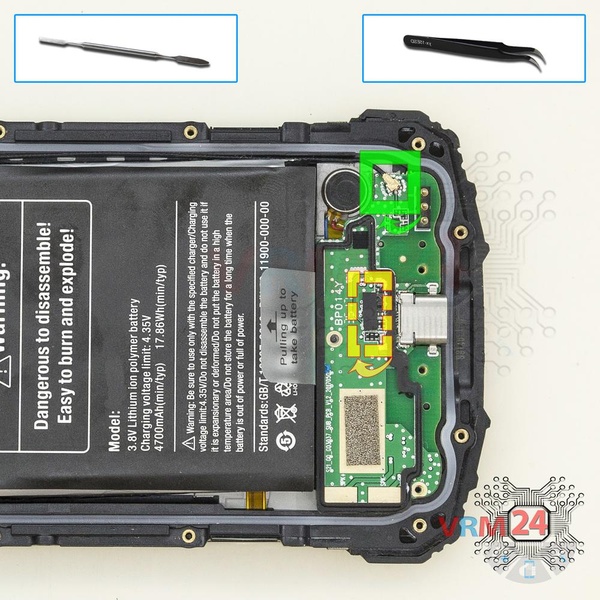

Déconnectez le connecteur du câble coaxial et le connecteur du câble inter-cartes.

⚠️ Attention ! Le câble inter-cartes est connecté depuis l'intérieur.

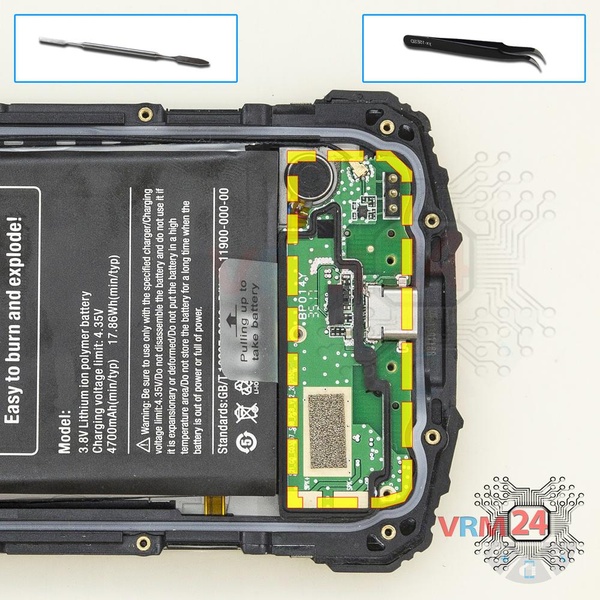

Retirez la carte fille. Elle peut être collée au châssis ou fixée par des attaches comme des loquets ou des crochets, alors soyez prudent.

ℹ️ La carte fille contient un port de charge (Micro-USB), un microphone, un moteur de vibration, des contacts à ressort pour le haut-parleur et une unité d'antenne.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

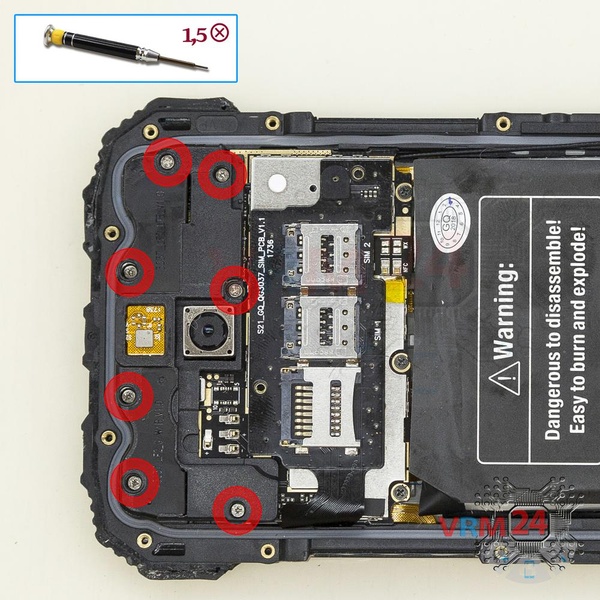

À l'aide d'un tournevis (Philips 1.5 mm PH #000), dévissez les sept vis.

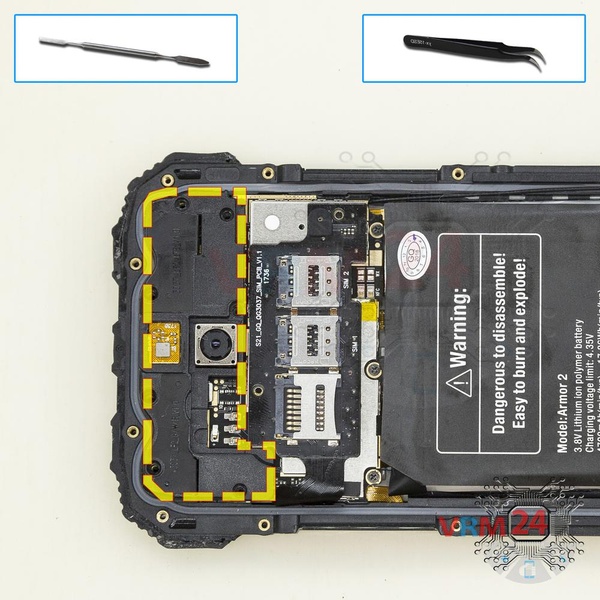

Faites levier sur les bords. Déplacez un outil d'ouverture le long du bord pour détacher les clips et retirez la coque avec un capteur.

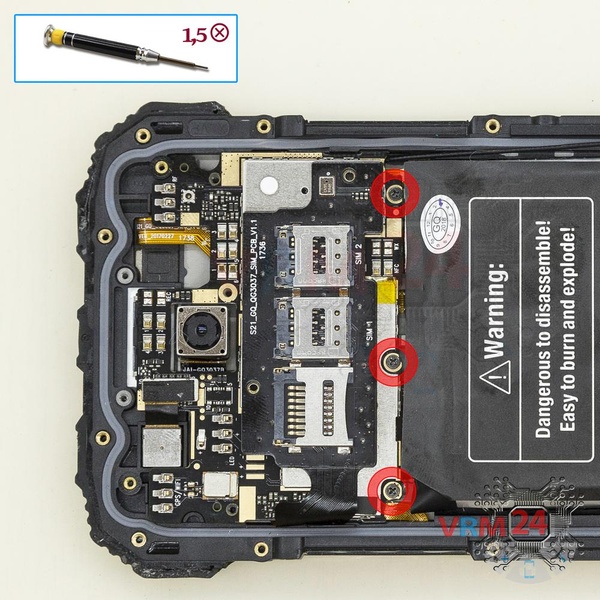

À l'aide d'un tournevis Philips 1.5 mm (PH #000), dévissez les trois vis qui fixent la carte mère.

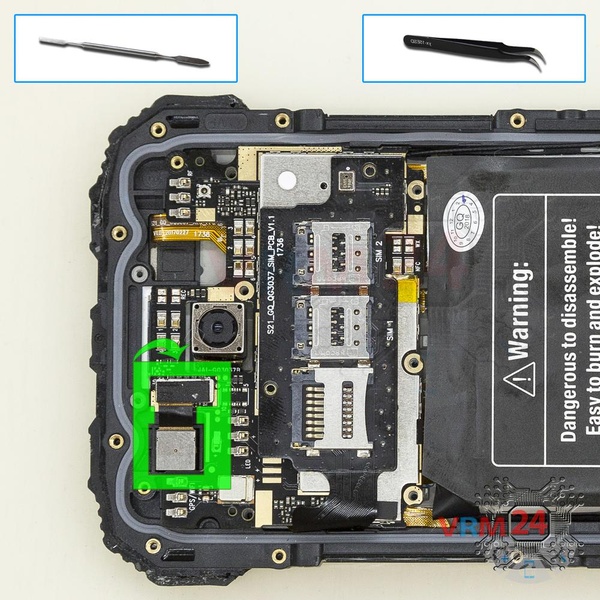

Déconnectez le connecteur sur la carte mère et retirez la caméra frontale (selfie).

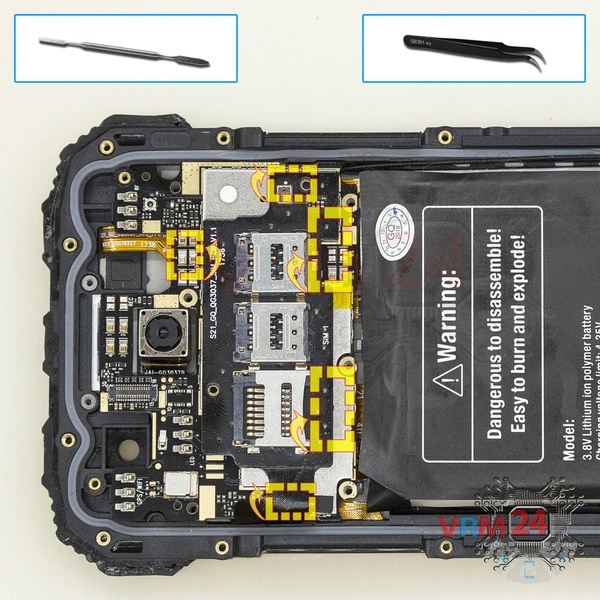

Faites levier pour soulever les connecteurs des câbles des boutons latéraux, du câble du module d'affichage et du câble inter-cartes.

⚠️ Attention ! Tous les connecteurs se trouvent à l'intérieur de la carte mère.

Nous avons décidé de décoller d'abord la batterie et de détacher la carte mère.

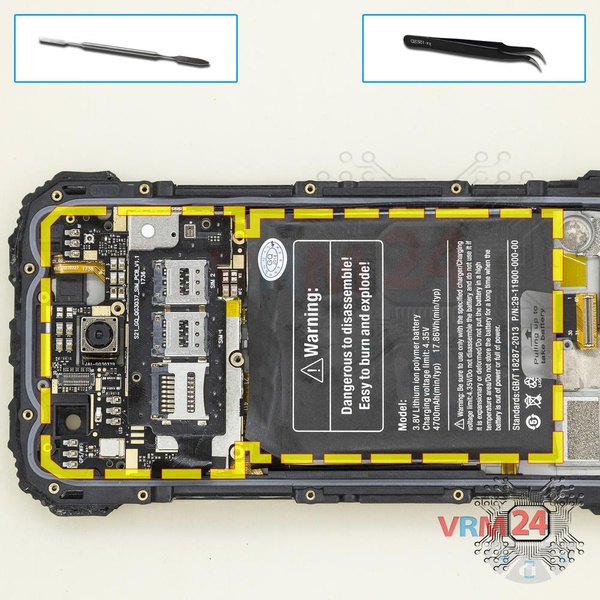

Pour décoller la batterie, tirez simplement la languette vers le haut (située à l'extrémité de la batterie). Ensuite, nous n'avons pas à retirer la batterie car elle est connectée à la carte mère depuis l'intérieur. À la place, nous faisons levier sur les bords et détachons la carte mère, puis retirons la carte mère et la batterie ensemble.

ℹ️ Le modèle uleFone Armor 2 possède une batterie d'une capacité de 4700 mAh (aussi appelée batterie rechargeable).

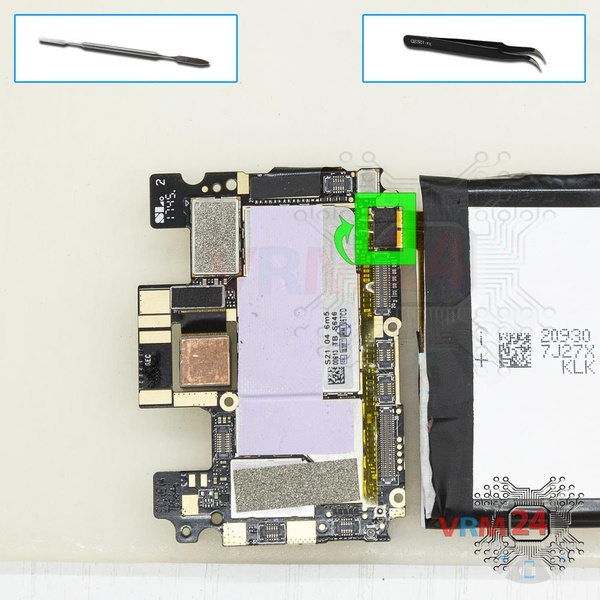

Déconnectez le connecteur de la batterie.

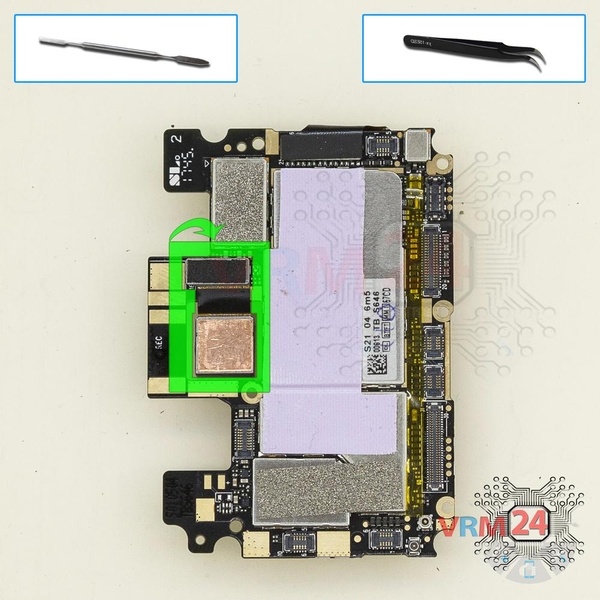

Déconnectez le connecteur sur la carte mère et retirez la caméra principale.
