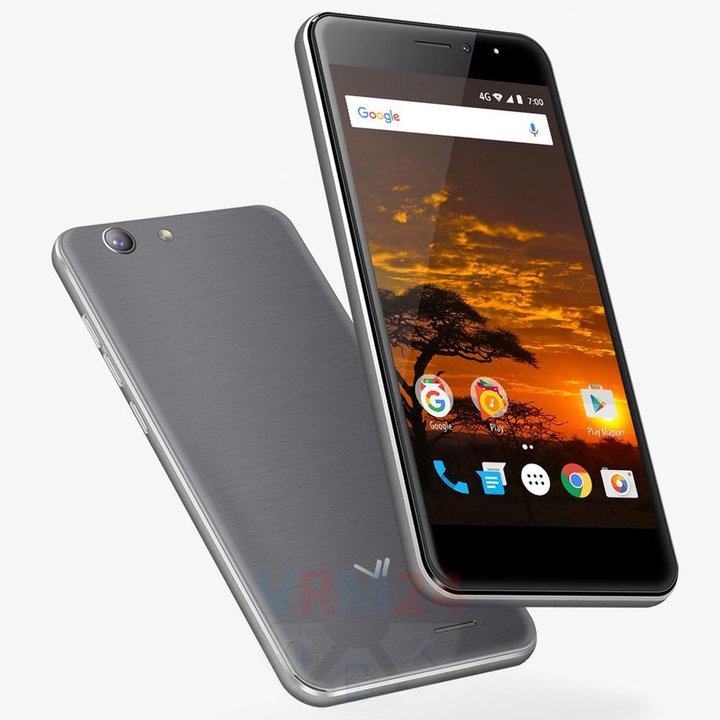

Démontage/Réparation de l'appareil mobile VERTEX Impress Lion (VERTEX Impress Lion 4G) avec la description de chaque étape et l'ensemble d'outils requis.

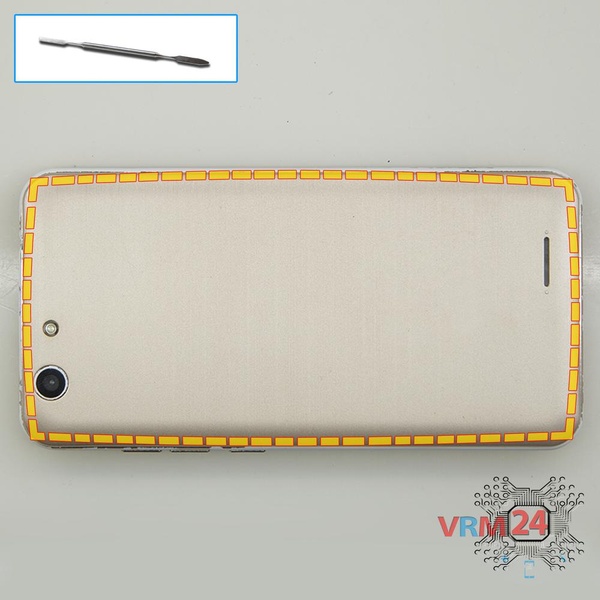

À l'aide d'un spudger ou d'un médiator en plastique, délicatement, sur le pourtour, détachez les clips de la coque arrière et retirez-la.

N'insérez pas l'outil profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

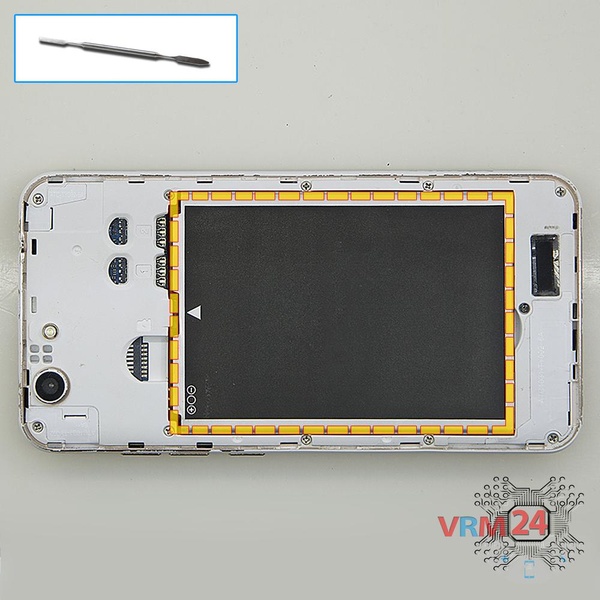

Il y a une encoche à l'extrémité de la batterie sur la coque intermédiaire. Accrochez la batterie à ce point, soulevez-la et retirez la batterie.

ℹ️ Le modèle VERTEX Impress Lion a une batterie d'une capacité de 4400 mAh (aussi appelée batterie rechargeable).

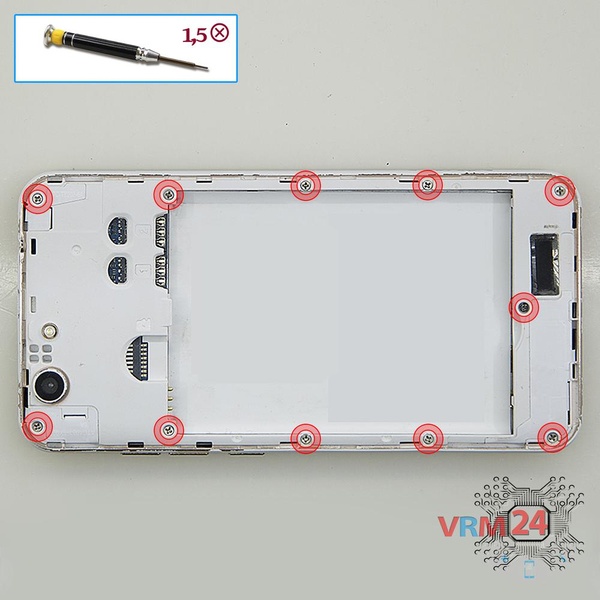

À l'aide d'un tournevis (Philips 1.5 mm PH #000), dévissez les onze vis.

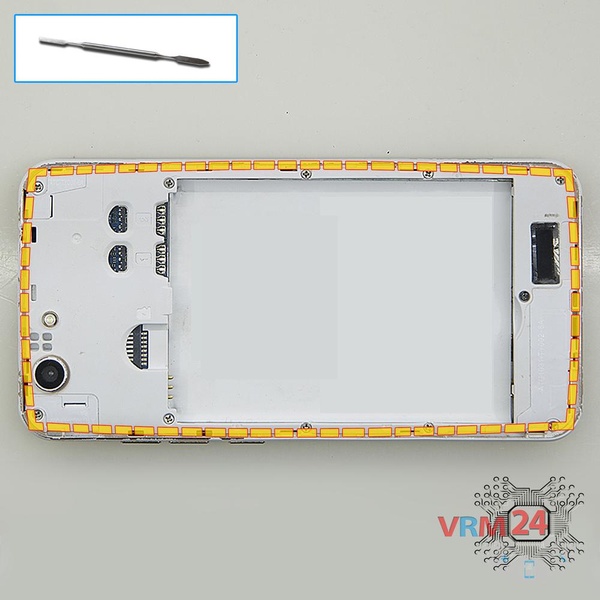

Faites levier sur les bords. Déplacez un outil d'ouverture le long du bord pour détacher les clips et retirez la coque intermédiaire avec les pads d'antenne et les pistes. La coque intermédiaire protège la carte mère (PCB).

Essayez de soulever la coque par les bords et ne poussez rien trop loin à l'intérieur, afin de ne pas casser ou court-circuiter accidentellement quoi que ce soit sur la carte mère.

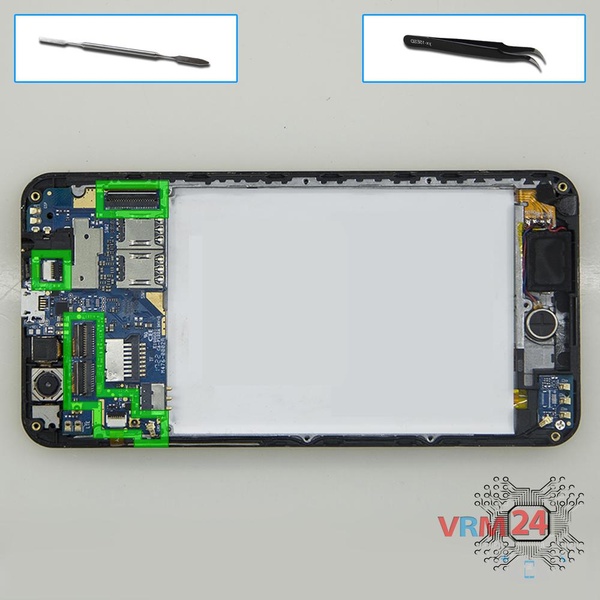

Soulevez les connecteurs du câble des boutons latéraux, du câble du module d'affichage, du câble sous-écran, de la caméra avant, de la caméra arrière et du câble coaxial.

⚠️ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins et il est facile de les casser ou d'endommager les pistes de contact à l'intérieur.

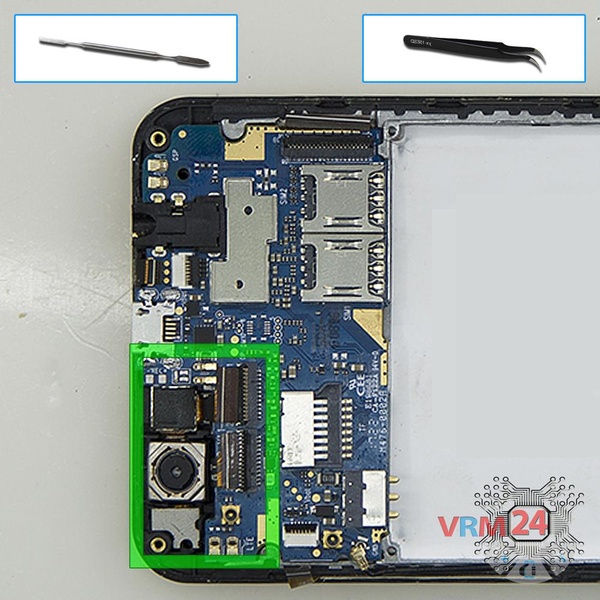

Retirez délicatement la caméra arrière et la caméra avant (selfie) avec capteur de proximité.

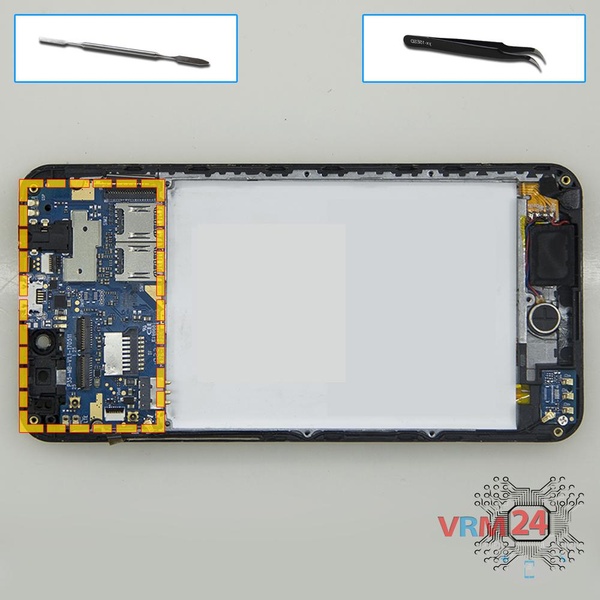

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

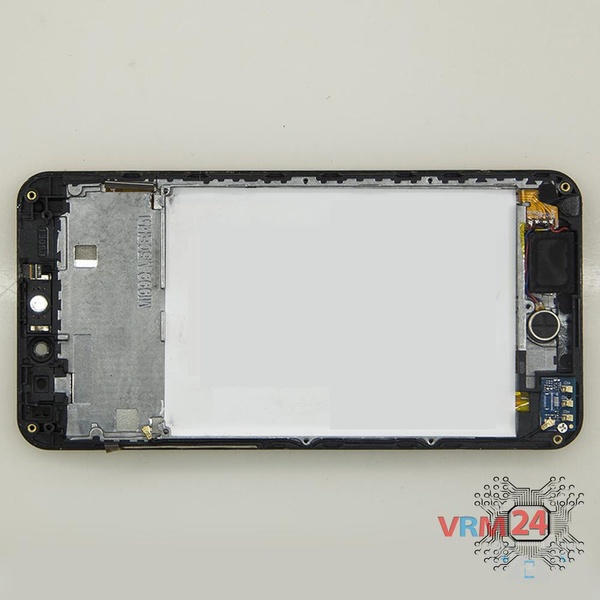

ℹ️ Dans le cadre d'affichage, il reste : le haut-parleur d'oreille, le haut-parleur principal, le câble coaxial, la petite carte de circuit imprimé et le moteur de vibration.
