Démontage/Réparation de l'appareil mobile vivo V21e avec la description de chaque étape et l'ensemble d'outils requis.

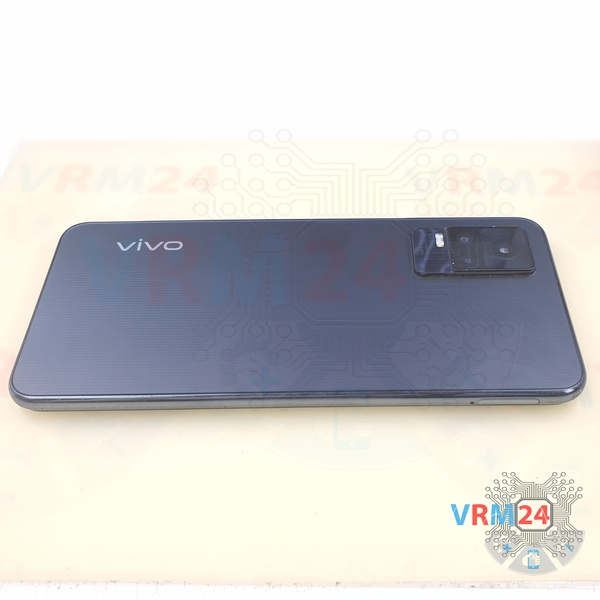

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

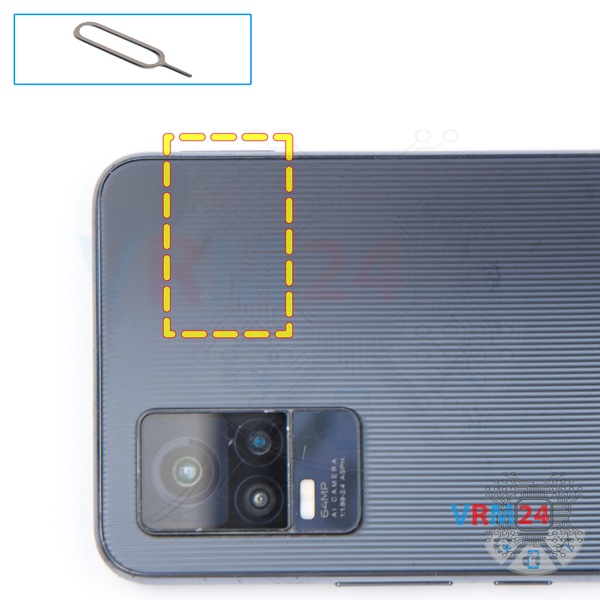

Utilisez l'outil d'éjection (alias Aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis tirez le tiroir de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

Nous recommandons d'utiliser un dispositif de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

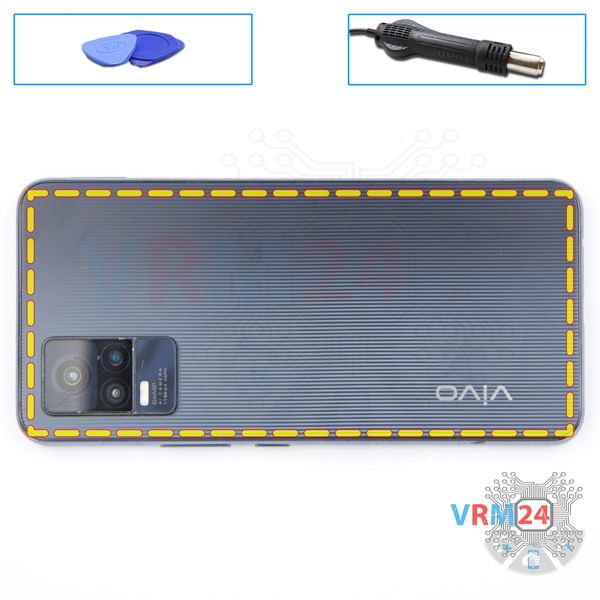

ℹ️ La surface de la coque arrière doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent le plus difficile de passer l'outil entre les pièces à diviser. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ou de force pour la séparation qui pourrait endommager les éléments à l'intérieur.

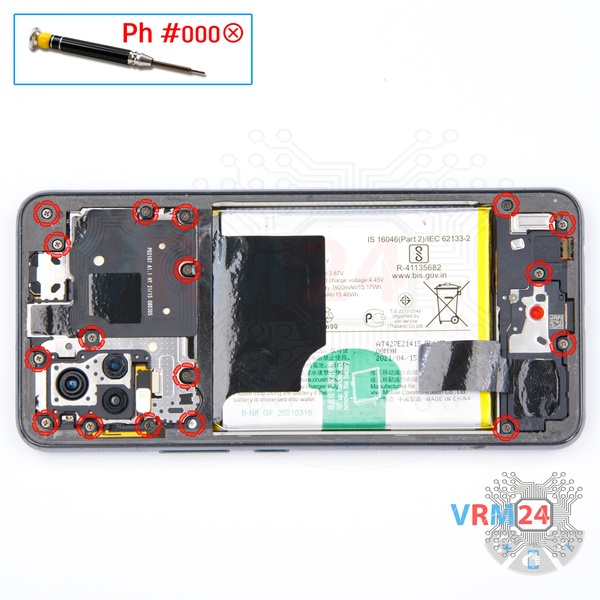

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 17 vis.

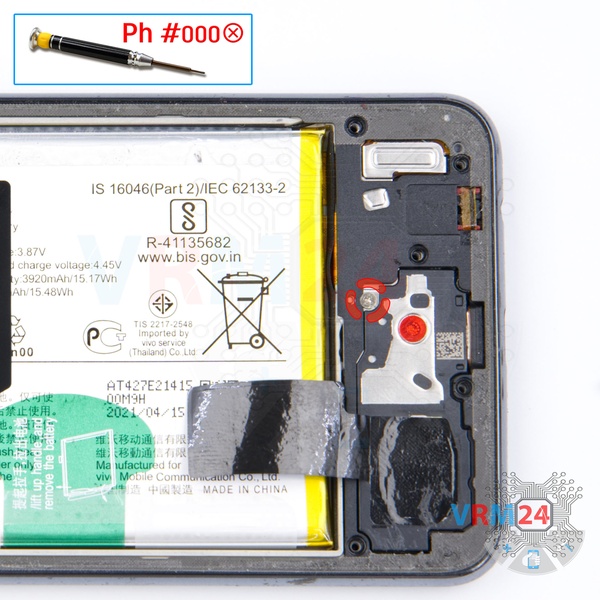

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez une vis courte.

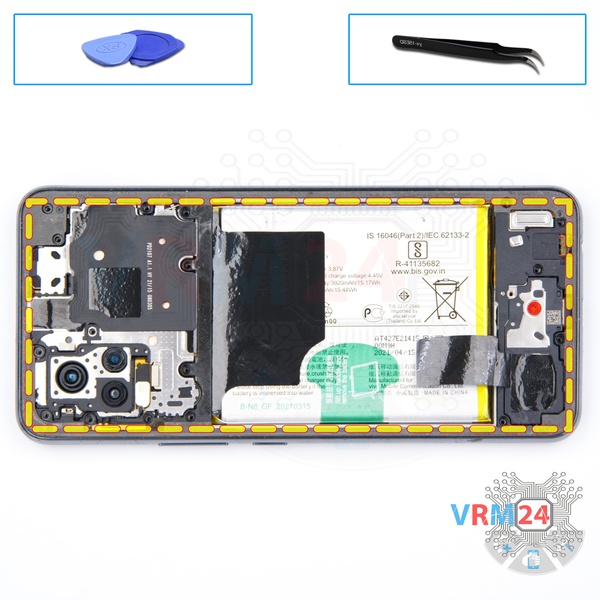

Faites levier sur les bords. Déplacez un outil d'ouverture le long du bord pour détacher les clips et retirez le cache intermédiaire avec les patins d'antenne et les pistes.

Essayez de soulever le cache par les bords et ne poussez rien trop loin à l'intérieur, afin de ne pas casser ou court-circuiter accidentellement quoi que ce soit sur la carte de circuit imprimé.

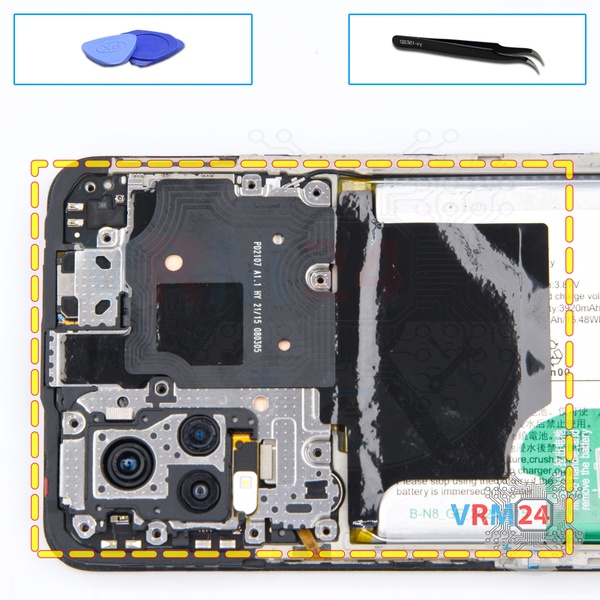

Retirez le cache avec une lampe torche et une étiquette NFC. Le cache protège la carte de circuit imprimé (PCB). Essayez de soulever le cache par les bords et ne poussez rien entre eux pour ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur la carte de circuit imprimé.

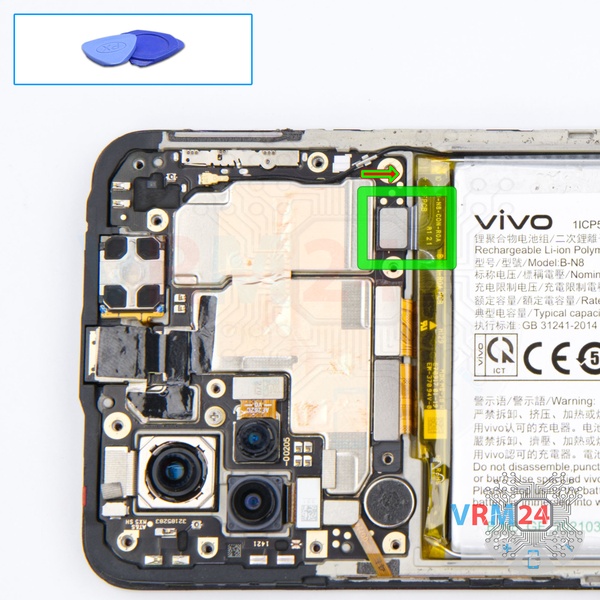

Déconnectez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle vivo V21e a une batterie B-N8 d'une capacité de 4000 mAh (aussi appelée batterie rechargeable).

⚠️ Il est fortement recommandé de déconnecter le connecteur pour éviter d'éventuels courts-circuits pendant le démontage.

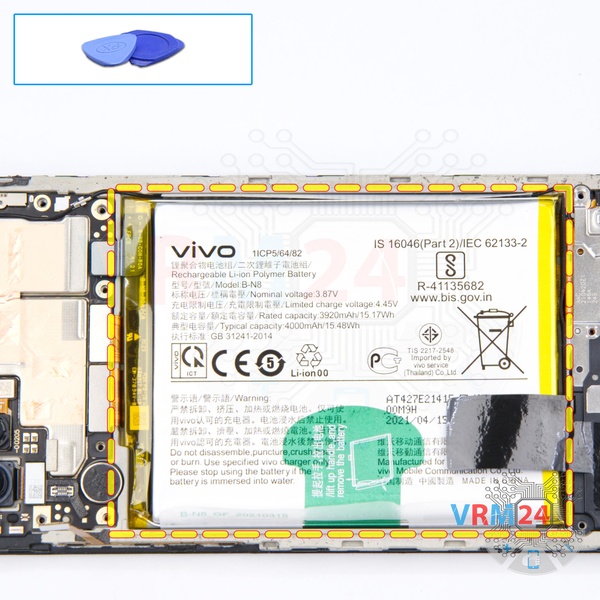

Avec une extrême prudence, retirez la batterie car elle est collée de l'intérieur par le fabricant. Donc, nous lisons la notice sur l'étiquette verte « lift up handle, and remove the battery », et faisons comme il est écrit.

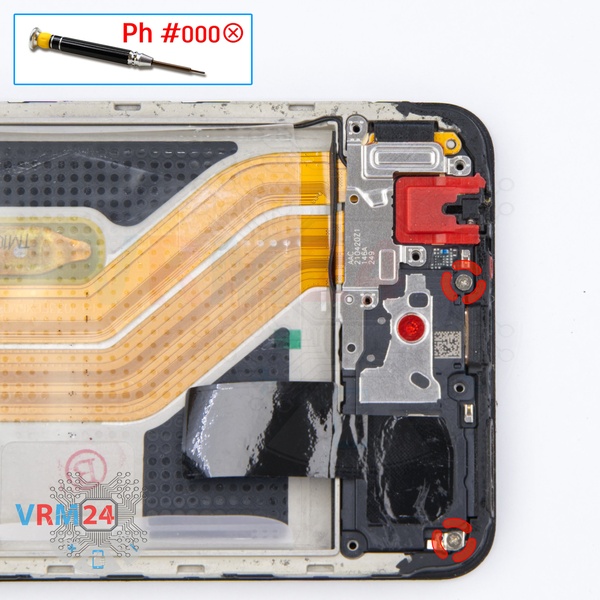

À l'aide d'un tournevis (Philips 1.5 mm PH000), dévissez deux vis fixant la carte fille.

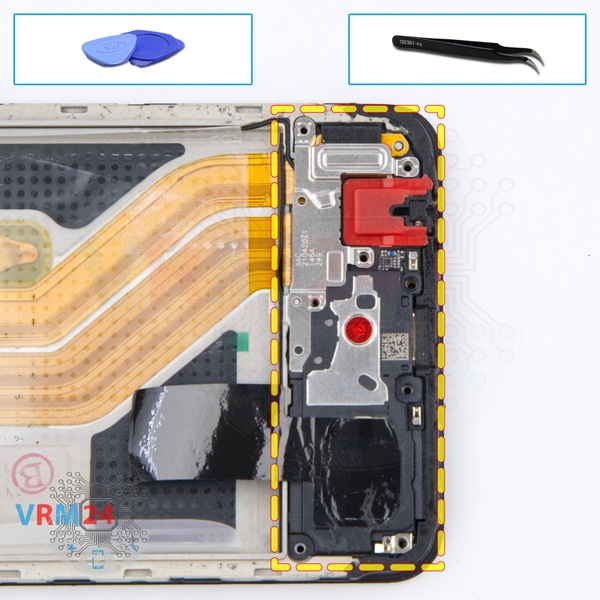

Faites levier sur les bords et retirez le haut-parleur.

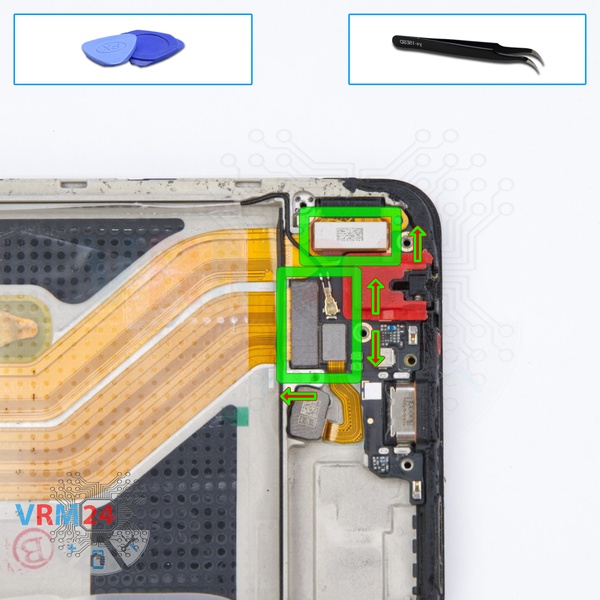

Déconnectez les connecteurs du câble coaxial, de la nappe du capteur d'empreintes digitales, de deux nappes inter-cartes sur la carte fille.

⚠️ Ne tirez pas sur la nappe et ne faites pas levier avec un outil tranchant, les connecteurs sont assez fragiles et se cassent facilement, ou la nappe sort de l'extrémité (cosse).

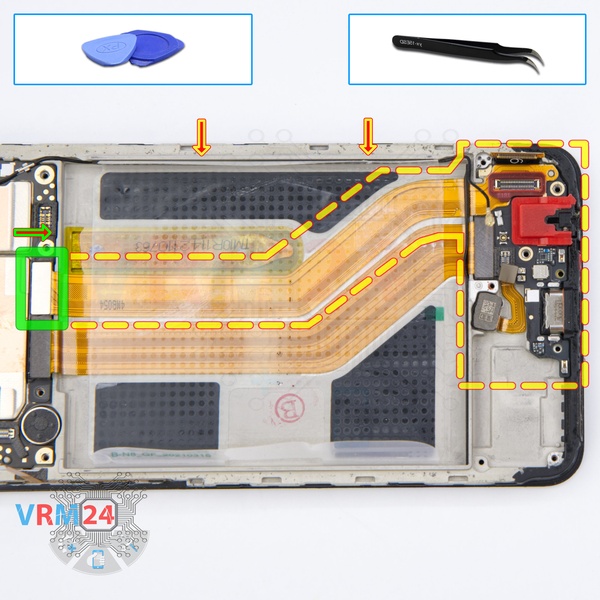

Pour retirer la carte fille, nous devons décoller la nappe inter-cartes qui y est attachée. Par conséquent, il est nécessaire de décoller le film qui protège les nappes inter-cartes. Ensuite, nous faisons levier délicatement et retirons la carte fille de son logement. Ensuite, nous devons déconnecter le connecteur sur la carte mère et décoller la nappe.

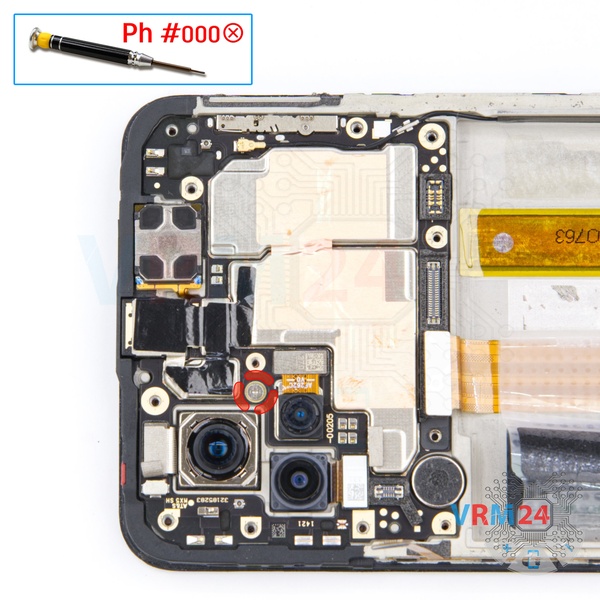

À l'aide d'un tournevis (Philips 1.5 mm PH000), dévissez une vis qui maintient la carte mère.

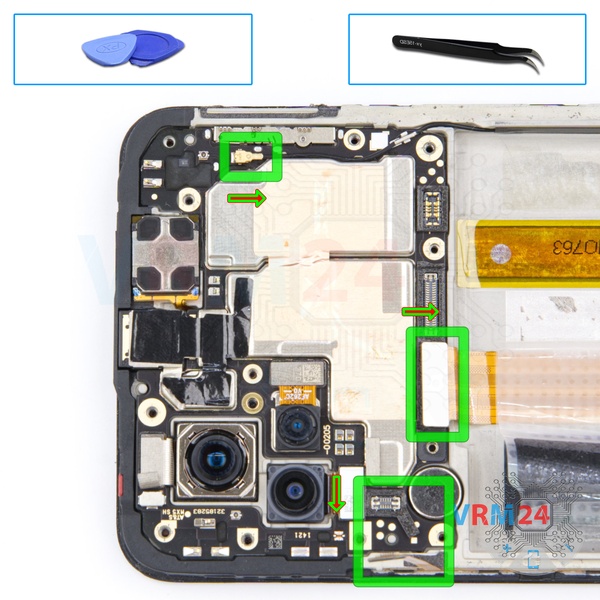

Faites levier sur les connecteurs de la nappe des boutons latéraux, de la nappe inter-cartes et du câble coaxial.

⚠️ Soyez prudent lorsque vous retirez les nappes des connecteurs, les nappes sont assez fines, et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

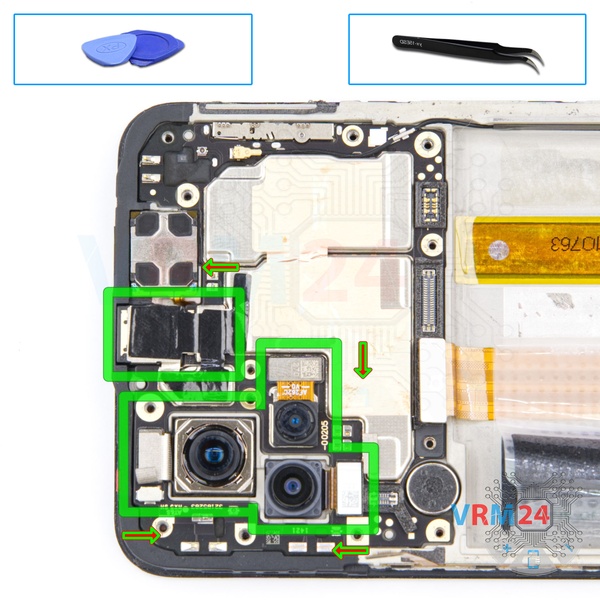

Déconnectez les connecteurs et retirez les trois caméras arrière et une caméra frontale (selfie).

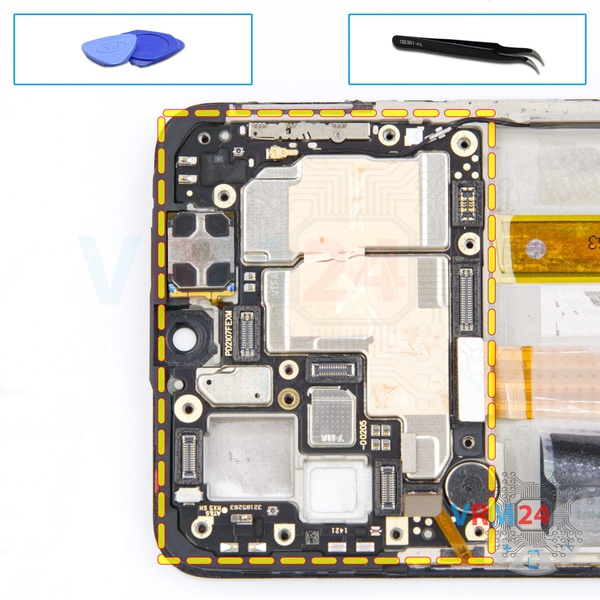

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

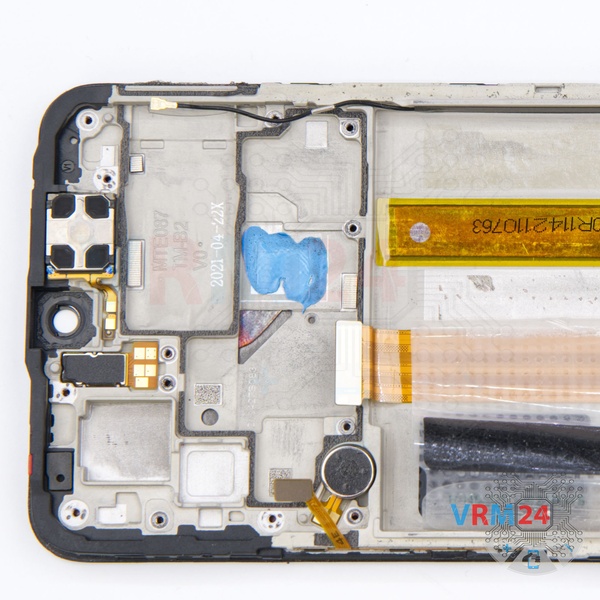

ℹ️ Dans le cadre de l'écran sont restés : le haut-parleur d'écoute, le câble coaxial, le capteur d'empreintes digitales et le moteur de vibration.
