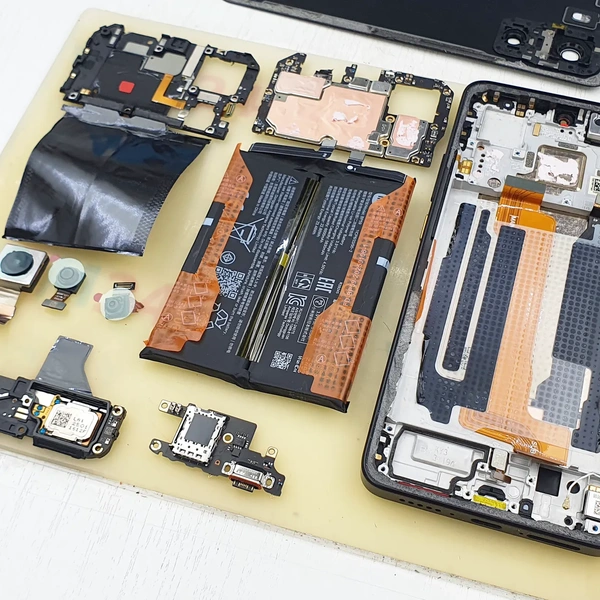

Démontage/Réparation de l'appareil mobile Xiaomi POCO X7 Pro (Xiaomi POCO X7 Pro 2412DPC0AG) avec la description de chaque étape et l'ensemble d'outils requis.

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

Tout d'abord, comme d'habitude, nous devons retirer le tiroir SIM.

Pour ce faire, nous utilisons un outil d'éjection de SIM. Insérez-le dans le trou et poussez le tiroir SIM vers l'extérieur.

Après cela, nous devons chauffer la surface de la coque arrière à environ 70°C, ou 160°F.

Pour cela, nous utilisons un tapis chauffant, mais vous pouvez aussi utiliser un sèche-cheveux.

Après environ 10 minutes, nous pouvons commencer à séparer la coque arrière. Pour cela, nous utilisons un film plastique fin. Insérez-le soigneusement dans l'espace entre la coque arrière et le châssis intermédiaire, puis faites-le glisser soigneusement sur le bord, en coupant l'adhésif.

Comme toujours, soyez prudent autour des boutons latéraux, car des câbles flex peuvent s'y trouver.

Et, bien sûr, soyez prudent autour du cache de l'appareil photo. Le cache est également collé dans cette zone, et nous pourrions aussi toucher et endommager accidentellement les lentilles de l'appareil photo, nous devons donc être particulièrement prudents ici.

Après cela, nous devons couvrir les lentilles de l'appareil photo. Pour cela, nous utilisons un film spécial.

Remarquez que nous appliquons le film non pas directement sur les lentilles, mais sur le rebord autour d'elles.

Ensuite, nous passons au retrait des vis dans la section supérieure.

Pour cela, nous utilisons un tournevis 1.5 mm Phillips, ou Phillips #000.

Après avoir retiré les vis, nous libérons l'un des supports et déconnectons le connecteur.

Passez ensuite au retrait de la coque de la section supérieure. Pour cela, nous utilisons un outil non métallique.

Mettez la coque de côté.

Ensuite, à l'aide d'un outil non métallique, nous déconnectons les deux connecteurs de batterie et passons à la section inférieure.

ℹ️ Le Xiaomi POCO X7 Pro 2412DPC0AG utilise une batterie rechargeable BP59 d'une capacité de 6000 mAh.

Dans la section inférieure, nous devons retirer les vis. Nous utilisons également un tournevis 1.5 mm Phillips, ou Phillips #000.

Si les vis sont difficiles à retirer, nous utilisons des pincettes. Il est préférable de garder ces vis séparées de celles retirées précédemment.

Après avoir retiré les vis, nous devons retirer le cache du haut-parleur.

Soulevez-le délicatement par le bord. Notez qu'il y a un canal à l'intérieur du cache où passe le câble coaxial.

Nous devons donc soulever délicatement le cache, le retourner et voir comment le câble coaxial est maintenu en place.

Et comme nous pouvons le voir, le câble coaxial est connecté à une petite carte d'antenne sur le cache du haut-parleur.

Pour retirer le haut-parleur, nous débranchons le câble coaxial sur la carte mère et libérons le câble lui-même.

Ensuite, nous débranchons le connecteur de la nappe d'interconnexion, débranchons le connecteur du deuxième câble coaxial et libérons le câble des clips qui le maintiennent en place sur la sous-carte.

Puis nous débranchons le connecteur du capteur d'empreintes digitales.

Nous pouvons maintenant retirer la sous-carte.

Elle est légèrement encastrée et légèrement collée en place. Soulevez-la délicatement par le bord, soulevez-la et retirez prudemment la sous-carte. Assurez-vous que rien ne gêne.

La sous-carte contient le port de charge et le microphone, avec le connecteur de carte SIM situé à l'arrière.

Le capteur d'empreintes digitales et le moteur de vibration restent dans le cadre de l'écran.

Nous pouvons débrancher les caméras.

Soulevez-les délicatement et retirez-les. Il est également préférable de retirer le film de dissipation thermique, car nous en aurons besoin pour le remontage. Décollez-le délicatement et mettez les caméras de côté.

La petite caméra arrière est collée à la carte mère, nous devons donc également soulever délicatement la nappe, la décoller délicatement par la base et retirer la caméra.

Nous devons maintenant débrancher la caméra frontale. Le film de dissipation thermique doit également être retiré.

Débranchez délicatement la caméra frontale. Son corps est également collé au cadre de l'écran.

Soulevez-la délicatement et retirez la caméra frontale.

Après cela, nous débranchons le connecteur de la nappe d'interconnexion et débranchons le connecteur de la nappe de l'écran.

Nous débranchons le connecteur du deuxième câble coaxial et libérons le câble des clips qui le maintiennent en place sur la carte mère.

Nous vérifions qu'il ne reste aucune vis nulle part. Décollez le film de dissipation thermique du haut-parleur d'écoute.

Et maintenant, nous pouvons retirer la carte mère.

Soulevez-la délicatement par le bord, au bon endroit, soulevez-la et retirez-la.

D'ailleurs, la carte mère peut aussi être maintenue en place par de la pâte thermique à l'arrière.

Enfin, nous passons au retrait de la batterie.

Comme c'est traditionnel avec les appareils Xiaomi POCO, nous avons des languettes marron à replier.

Nous avons donc deux languettes marron, marquées A et B, de chaque côté. Nous devons les replier autant que possible sur le côté, puis tirer vers le haut sur la languette située au bord.

Nous replions donc les languettes et tirons délicatement sur la languette de bord marquée A. Mais la batterie est fixée assez fermement.

Nous devons être très prudents. Nous pouvons essayer de soulever légèrement la batterie en un point, mais n'utilisez pas de force, car cela pourrait endommager le boîtier de la batterie. Et, bien sûr, n'utilisez pas d'outil métallique.

Continuez à tirer délicatement et, à un moment donné, nous pourrons séparer la batterie.
