Démontage/Réparation de l'appareil mobile Xiaomi 11T (Xiaomi 11T 21081111RG) avec la description de chaque étape et l'ensemble d'outils requis.

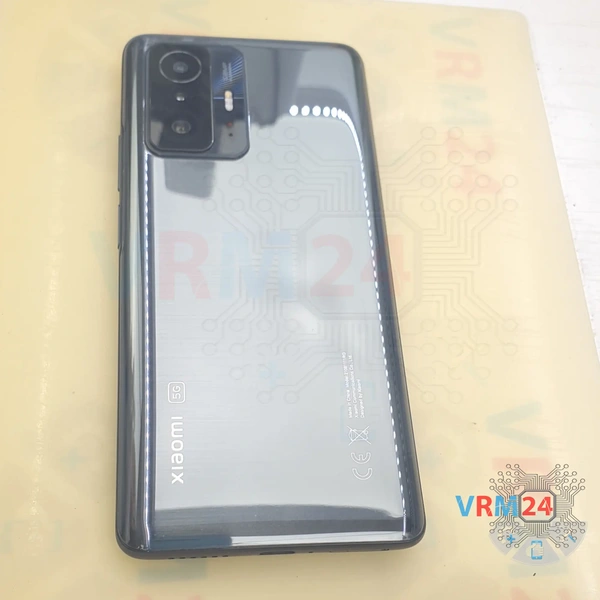

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

Tout d'abord, nous devons retirer le tiroir de carte. Pour ce faire, nous utilisons un outil spécial. Insérez-le avec précaution dans le trou et poussez le tiroir de carte.

D'ailleurs, il est situé en bas.

Nous devons chauffer la surface de la coque arrière à une température d'environ 70 degrés Celsius ou 160° F.

Pour ce faire, nous utilisons un tapis chauffant - vous pouvez utiliser un sèche-cheveux.

Et après 5 à 7 minutes, nous pouvons passer au détachement de la coque arrière. Pour détacher la coque arrière, nous utilisons un film plastique fin.

Nous l'insérons avec précaution dans l'espace entre la coque arrière et la coque intermédiaire, et le faisons glisser en coupant la base adhésive.

Ensuite, nous procédons au dévissage des neuf vis en haut, pour cela nous utilisons un tournevis Phillips d'un millimètre et demi ou Philips #000.

⚠️ Nous dévissons les vis et les plaçons sur une surface spéciale.

Après cela, nous devons détacher la coque avec les lignes de transmission d'antenne qui cache la carte mère. Pour cela, nous utilisons un outil non métallique et faisons levier sur la coque au bon endroit.

⚠️ Veuillez noter que notre élément de lampe de poche est situé sur la coque et est connecté par un connecteur à la carte mère au milieu.

Et avec un outil non métallique, nous débranchons les deux connecteurs de batterie. Utilisez un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Xiaomi 11T 21081111RG a une batterie BM59 d'une capacité de 5000 mAh (également appelée batterie rechargeable).

Nous procédons ensuite au dévissage des huit vis en bas. Pour cela, nous utilisons également un tournevis Phillips 1.5 mm ou un Philips #000.

⚠️ Il est également préférable de placer les vis sur une surface spéciale, dans un certain ordre, juste au cas où.

Après avoir retiré les vis, nous devons détacher le cache avec le haut-parleur.

Nous accrochons délicatement le cache par le bord. Nous voyons qu'il y a aussi une petite carte antenne sur le cache. Pour retirer le cache, nous devons déconnecter le câble coaxial.

Nous déconnectons le connecteur du câble coaxial sur la carte mère, libérons le câble et retirons le cache avec le haut-parleur, la petite carte et le câble coaxial.

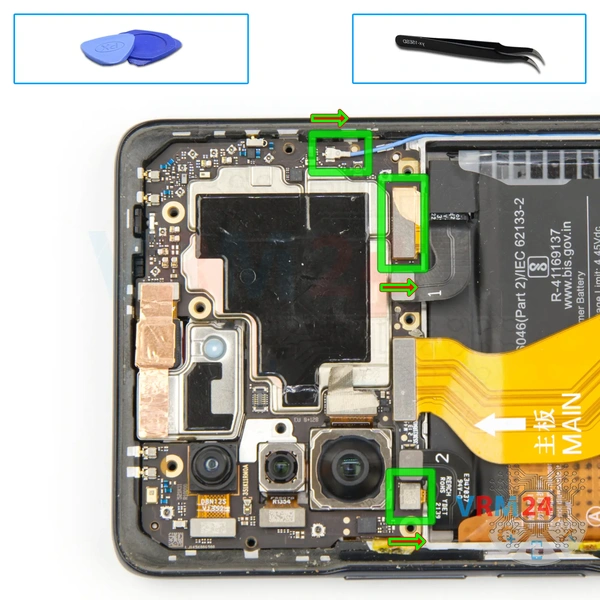

Ensuite, nous passons à la déconnexion des connecteurs des boutons latéraux, de l'écran et du câble coaxial sur la carte mère.

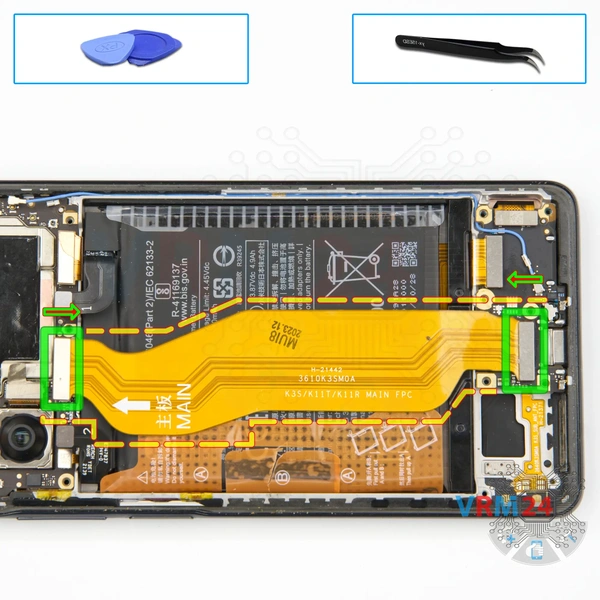

Nous déconnectons les connecteurs du câble inter-cartes sur les deux cartes et retirons le câble inter-cartes.

⚠️ Sur le câble inter-cartes, la flèche indique la direction vers la carte mère.

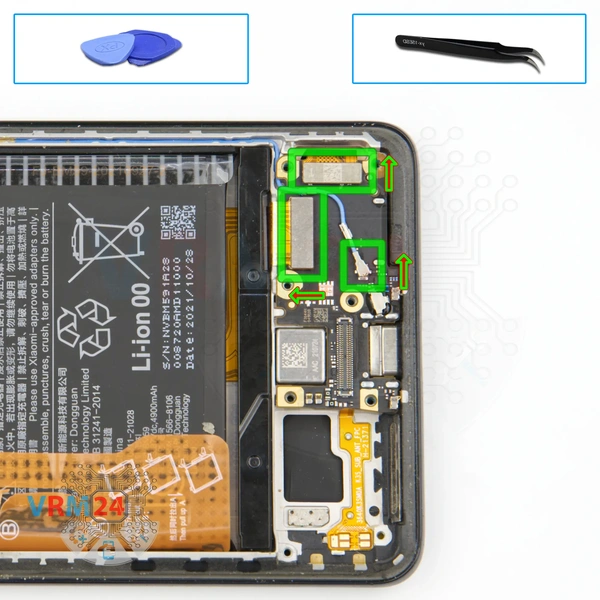

Nous passons à la déconnexion des connecteurs sur la sous-carte.

Déconnectez le connecteur du câble coaxial et libérez le câble lui-même pour qu'il ne nous gêne pas. Déconnectez le connecteur de l'écran, déconnectez le connecteur du câble inter-cartes.

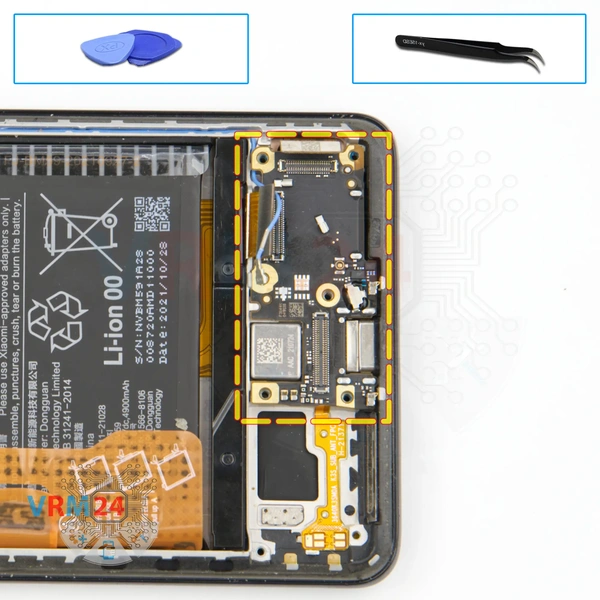

Et nous pouvons essayer de détacher la sous-carte. Nous devons trouver le bon endroit où nous pouvons doucement faire levier, soulever et retirer la sous-carte. Il n'est pas toujours facile ou évident de trouver le bon endroit, donc nous essayons de faire levier sur la sous-carte à différents endroits.

Sur la sous-carte, nous avons le port de chargement, le microphone sous le blindage, le connecteur de carte et d'autres éléments au dos.

Nous déconnectons le connecteur et soulevons la caméra avant. Après cela, nous décollons la feuille de cuivre dissipatrice de chaleur.

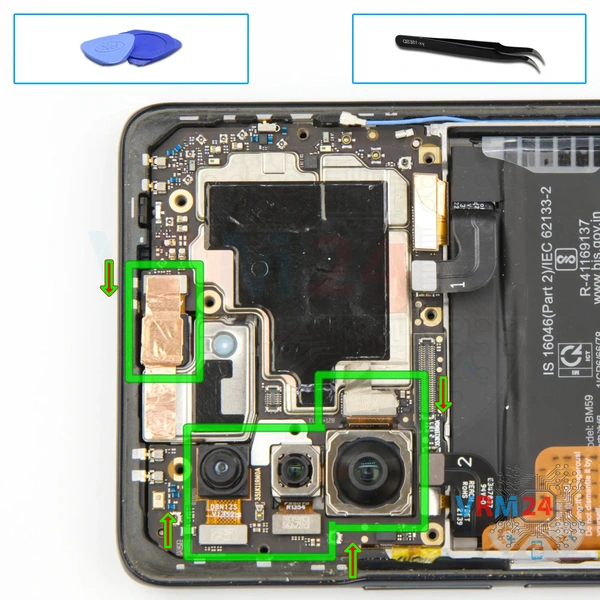

Nous pouvons également détacher les caméras arrière. Nous accrochons délicatement les connecteurs et soulevons les caméras.

Nous devons toujours tenir légèrement les caméras pour qu'elles ne tombent pas.

Les caméras peuvent être collées, donc nous devons être très prudents.

Si nous ne pouvons pas détacher la caméra arrière car elle peut être fermement collée au cadre de l'écran - nous devons déconnecter le connecteur et détacher la caméra après avoir retiré la carte mère.

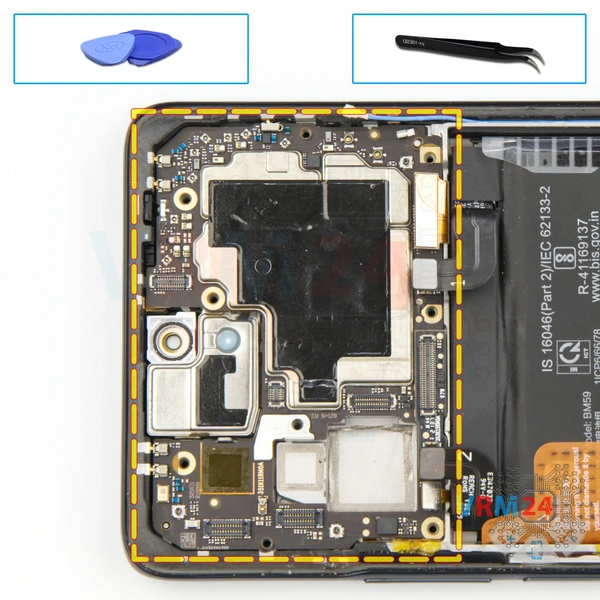

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

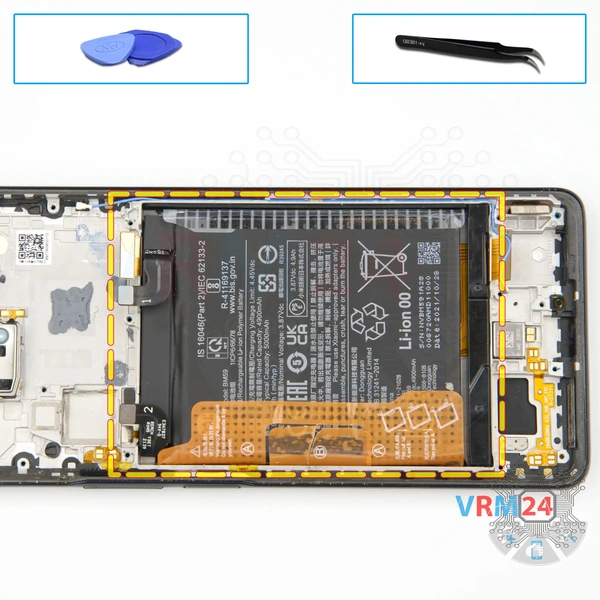

Nous passons au détachement de la batterie.

Nous avons traditionnellement deux languettes marron avec les lettres A et B, que nous devons déplier, lire la description et répéter tout ce qui est spécifié dans la description.

Donc, nous déplions les languettes. Comme nous pouvons le comprendre d'après la description, nous devons déplier la languette du milieu et la large languette, que nous avons sur les bords, la tirer vers le haut et retirer la batterie.

Sous la batterie, nous avons un revêtement protecteur transparent qui protège les câbles.

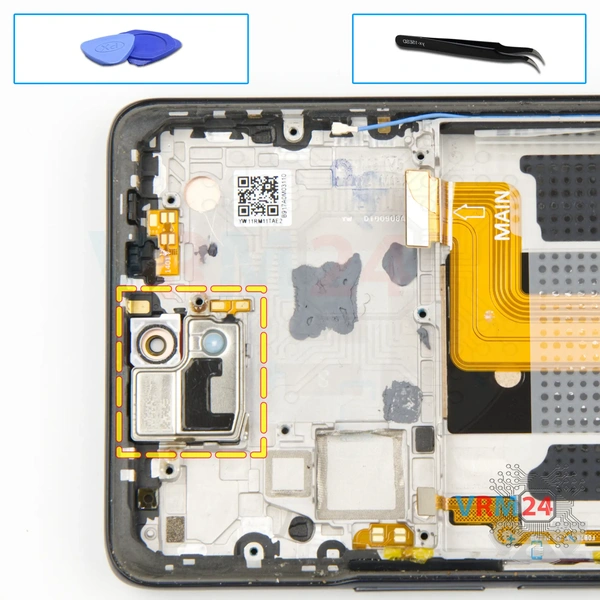

Eh bien, nous pouvons également détacher le haut-parleur d'écoute.

D'abord, nous devons détacher ou décoller le pad de contact. Nous l'accrochons délicatement sur la base, décollons le pad et essayons de soulever et retirer le haut-parleur. Nous devons trouver le bon endroit où nous pouvons accrocher, soulever doucement et retirer le haut-parleur.

Le haut-parleur d'écoute est également collé en place.

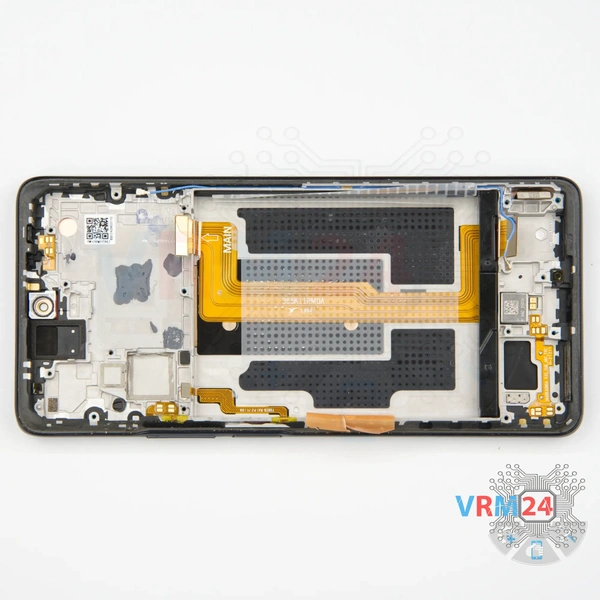

ℹ️ Dans le cadre de l'écran, il reste : le moteur de vibration et les câbles.
