Démontage/Réparation de l'appareil mobile Xiaomi 12 Lite (Xiaomi 12 Lite 2203129G) avec la description de chaque étape et l'ensemble d'outils requis.

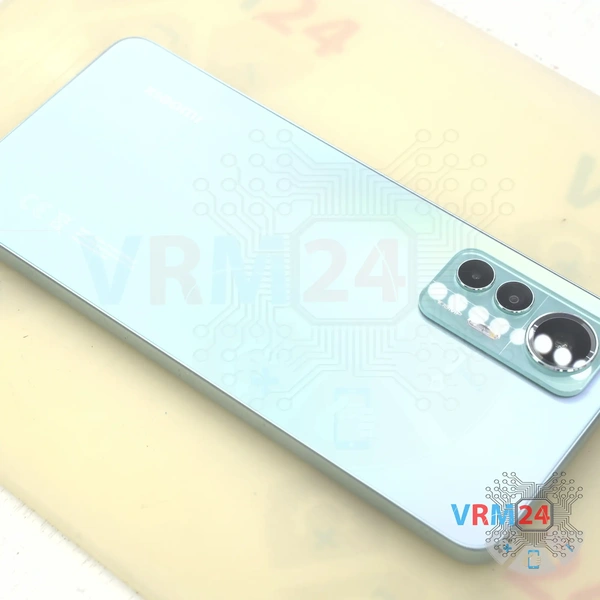

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

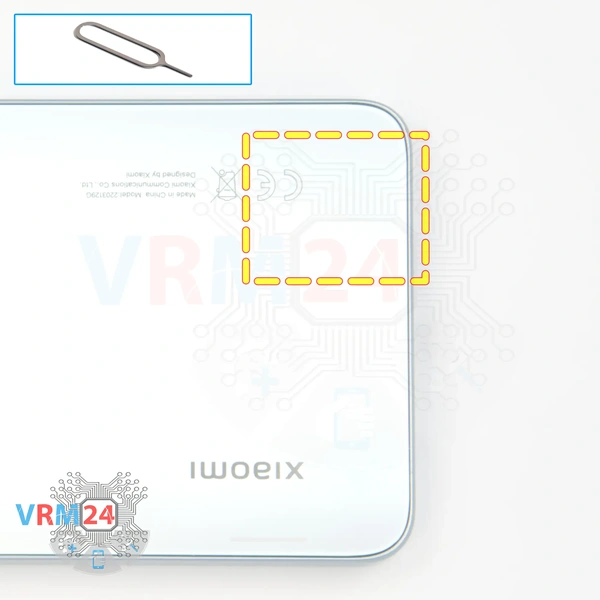

Utilisez l'outil d'éjection (aussi appelé aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir des cartes SIM.

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

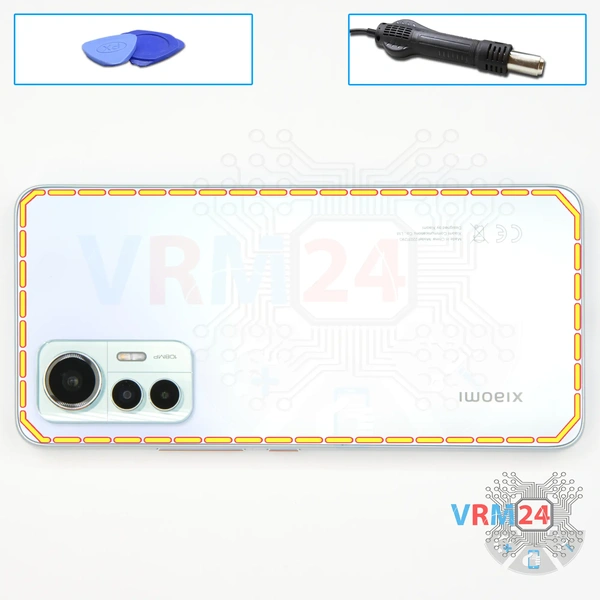

Nous devons chauffer la surface de la coque arrière à une température d'environ 65-70 ° C ou 160 ° F. Pour cela, nous utilisons un tapis chauffant, vous pouvez utiliser un sèche-cheveux.

Et après 5-7 minutes, nous pouvons procéder à l'ouverture de la coque arrière.

La coque arrière est légèrement enfoncée, nous devons donc utiliser un outil métallique fin pour soulever un bord. Nous faisons levier sur le bord pour pouvoir glisser le film plastique à travers. Et ensuite, nous commençons à travailler avec le film plastique pour détacher la coque arrière.

Nous devons être prudents autour de la zone des caméras pour ne pas endommager les lentilles.

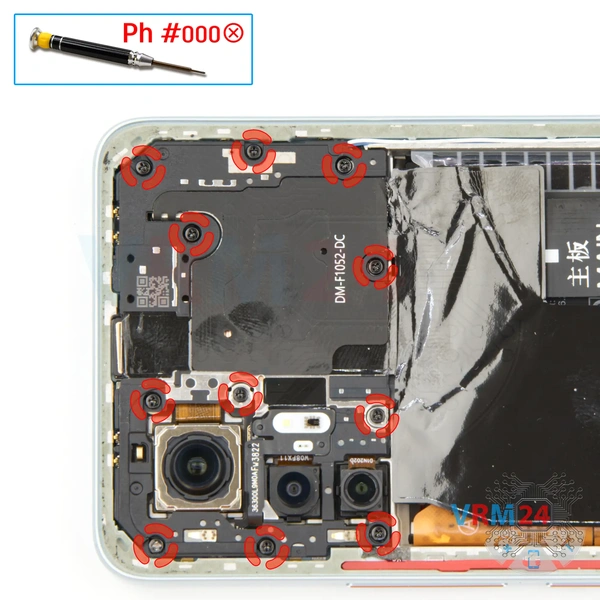

D'accord, et nous passons au dévissage des onze vis, nous utilisons un tournevis cruciforme 1.5mm ou #000.

Les vis sont toutes identiques, mais nous recommandons tout de même de les placer sur une surface spéciale dans un ordre facile à mémoriser pour le remontage.

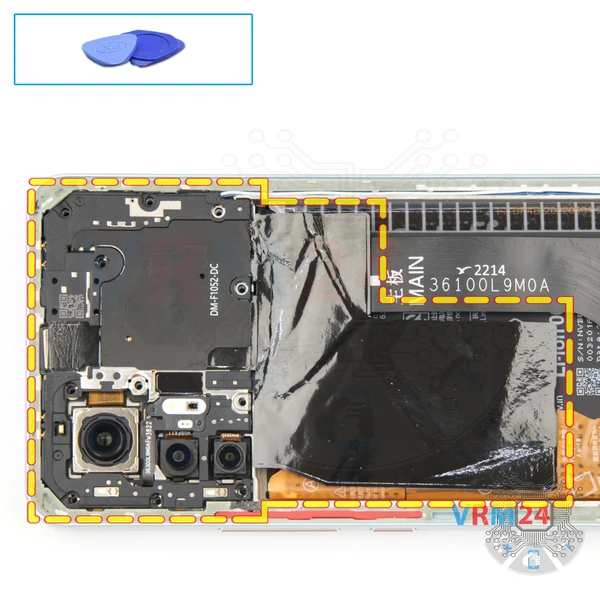

Faites levier sur les bords. Déplacez un outil d'ouverture le long du bord, détachez les clips et retirez le cache avec les lignes de transmission et les pads pour l'antenne.

⚠️ Il y a un connecteur sur le cache situé à l'intérieur !

ℹ️ Essayez de soulever le cache par les bords et de ne rien pousser entre eux pour ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur la carte de circuit imprimé.

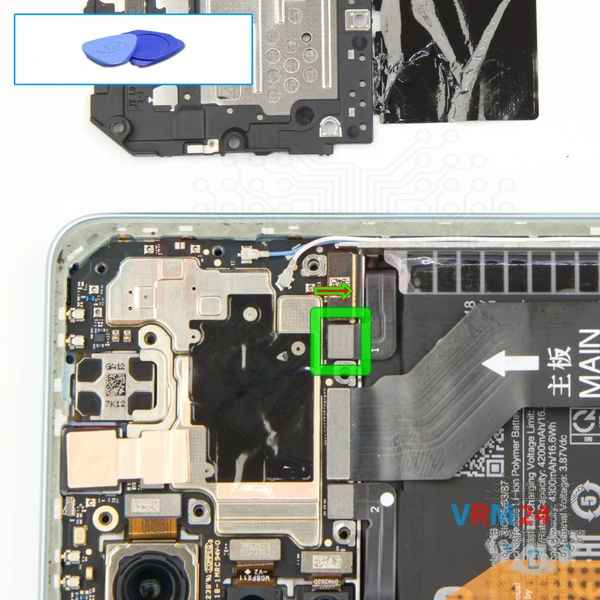

Déconnectez le connecteur de la batterie dès que possible. Utilisez un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Xiaomi 12 Lite 2203129G possède une batterie BP4B d'une capacité de 4300 mAh (également appelée batterie rechargeable).

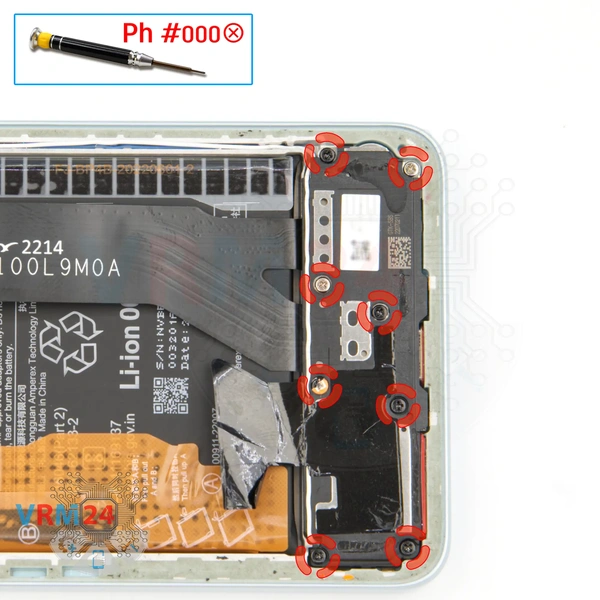

Et nous passons au dévissage des six vis noires et deux petites vis argentées en bas. Le tournevis est le même tournevis cruciforme 1.5 mm. Nous dévissons les vis et les plaçons sur une surface spéciale afin de mieux les mémoriser pour le remontage.

Les vis sont bien magnétiques, il n'est donc pas difficile de les dévisser.

Après avoir dévissé les vis, nous procédons au détachement du cache. Accrochez soigneusement le cache par le bord et soulevez-le. À cet endroit, il y a une disposition complexe de connecteurs et de câble coaxial. Nous devons donc retourner la carte, libérer le câble coaxial et déconnecter le connecteur du câble sur la carte mère.

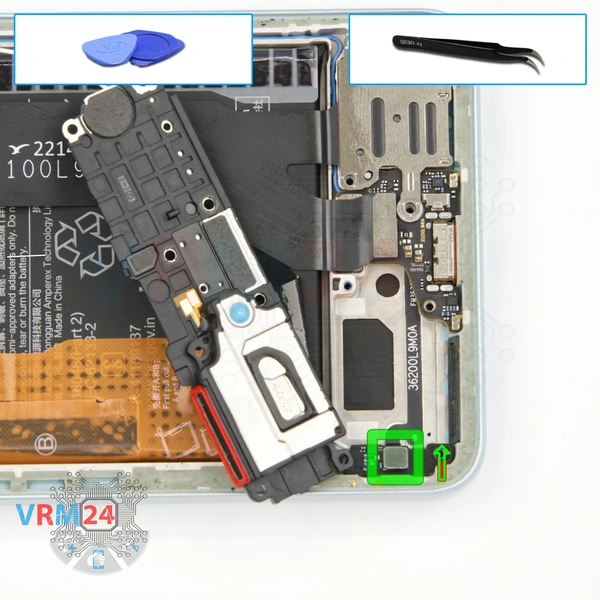

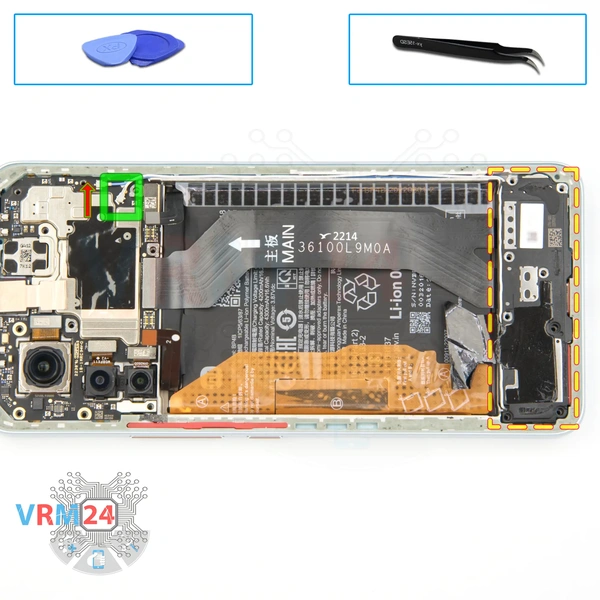

Déconnectez le connecteur sur la petite carte et retirez le cache avec le haut-parleur et le câble coaxial.

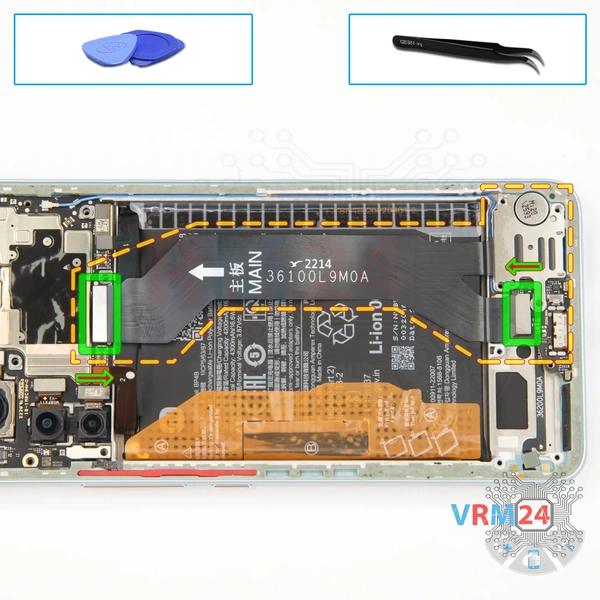

Déconnectez les connecteurs sur la carte mère et la carte fille et retirez le câble inter-cartes avec le support des cartes SIM.

⚠️ Soyez prudent lors du retrait des câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

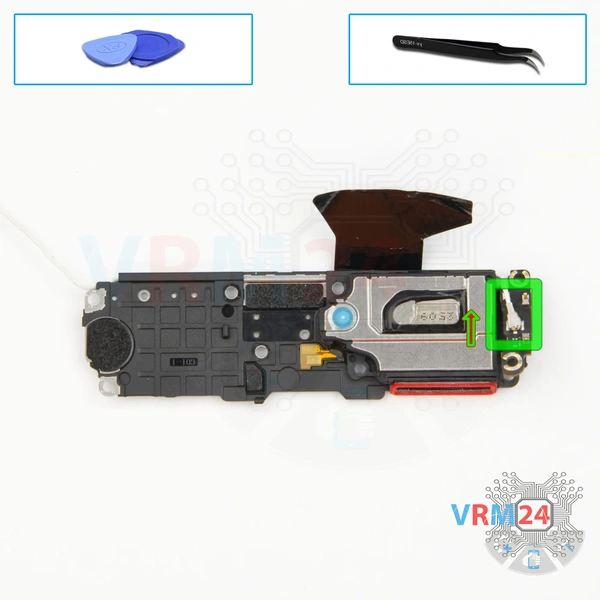

Déconnectez le connecteur du câble coaxial et retirez la petite carte.

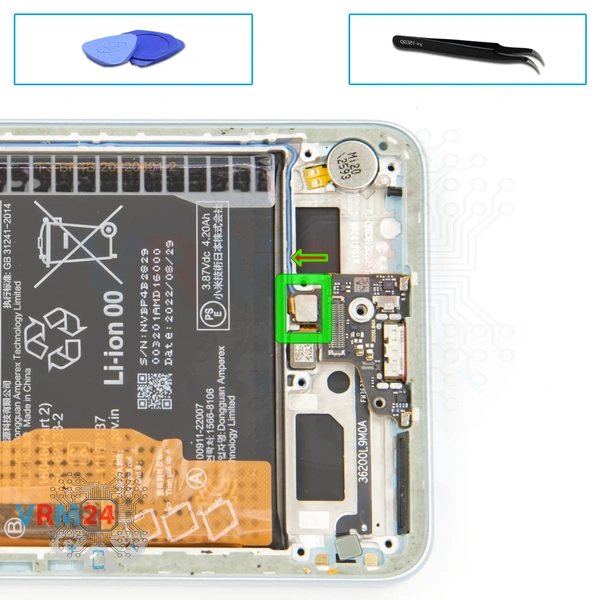

Débranchez le connecteur du câble du capteur d'empreintes digitales.

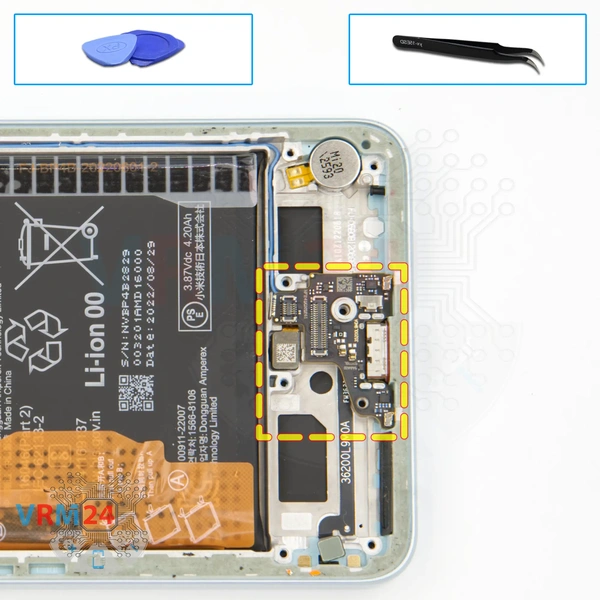

Retirez la carte fille. Elle peut être collée au châssis ou fixée par des attaches comme des loquets ou des crochets, soyez donc prudent.

La carte fille est bien encastrée dans le châssis et fixée. Nous devons la soulever soigneusement et la retirer.

Nous devons être prudents et prendre notre temps pour ne pas endommager le capteur d'empreintes digitales ou son câble.

Ensuite, nous sortons la carte fille et la retournons.

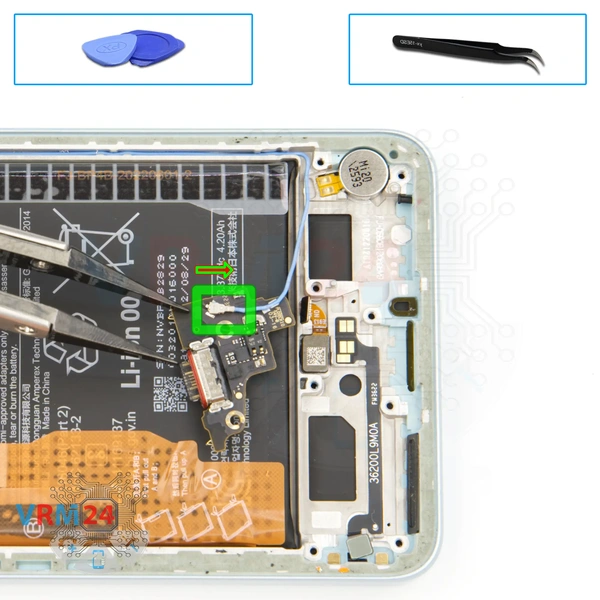

Comme on peut le voir à l'intérieur, nous avons un câble coaxial connecté. Nous devons déconnecter le connecteur du câble coaxial et détacher le câble lui-même, qui est fixé sur la carte fille.

Sur la carte fille, nous avons le microphone et le port de charge.

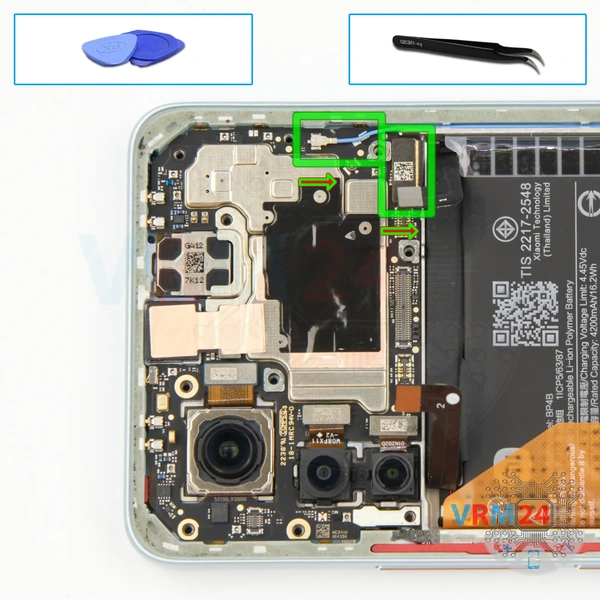

Déconnectez le connecteur du câble du module d'affichage et le connecteur du câble coaxial.

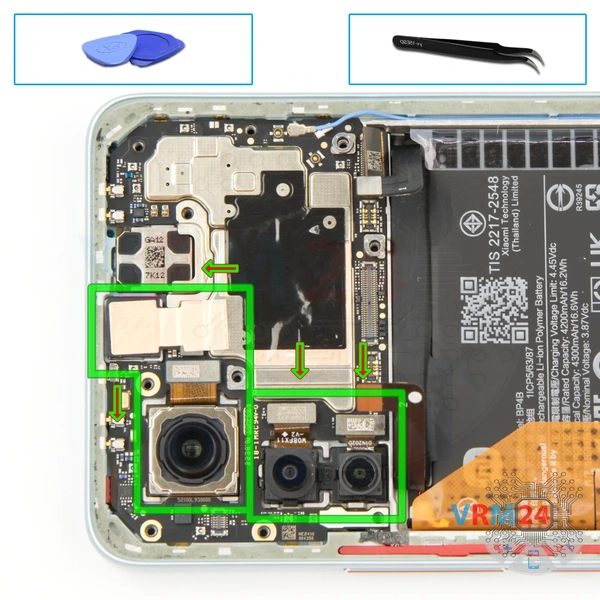

Nous passons au détachement des caméras. Nous commençons par la caméra frontale, soulevez délicatement le bord et retirez la caméra avec une feuille de cuivre thermoconductrice. Ensuite, nous détachons les caméras arrière. Il est préférable de tenir les caméras pour qu'elles ne s'envolent pas et n'endommagent pas les lentilles.

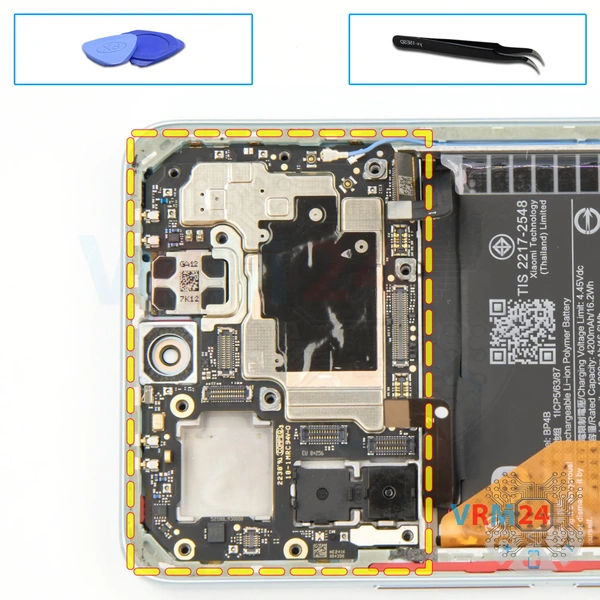

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

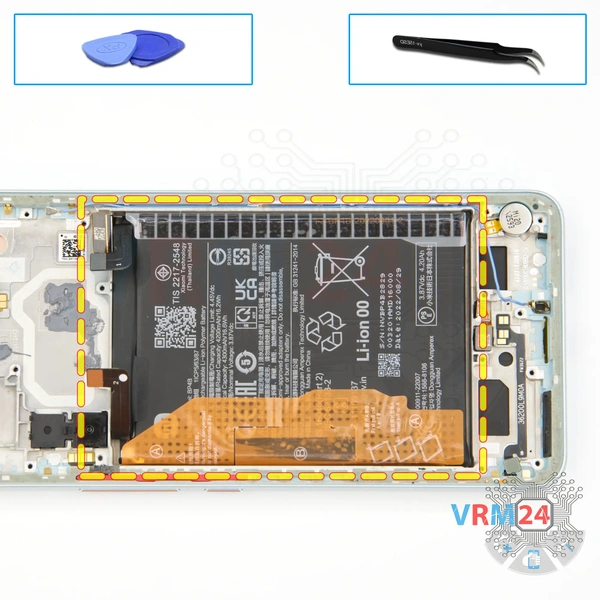

Enfin, nous passons au détachement de la batterie.

Nous devons dérouler les languettes marron avec les lettres A et B et lire sur les languettes laquelle nous devons tirer. Et comme il est devenu clair d'après la description, nous devons tirer la large languette A.

D'une main, nous tenons le cadre de l'écran et de l'autre main, nous tirons doucement vers le haut, en détachant la batterie.

Comme on peut le voir, la batterie est également maintenue sur le revêtement protecteur transparent qui protège le cadre de l'écran.

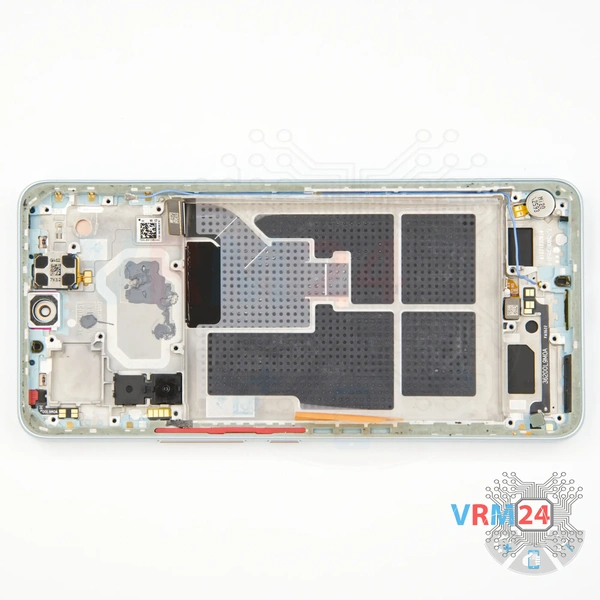

ℹ️ Dans le cadre de l'écran sont restés : le haut-parleur d'écoute, le capteur d'empreintes digitales, le câble coaxial, les boutons latéraux et le moteur de vibration.
