Démontage/Réparation de l'appareil mobile Xiaomi Black Shark 3 avec la description de chaque étape et l'ensemble d'outils requis.

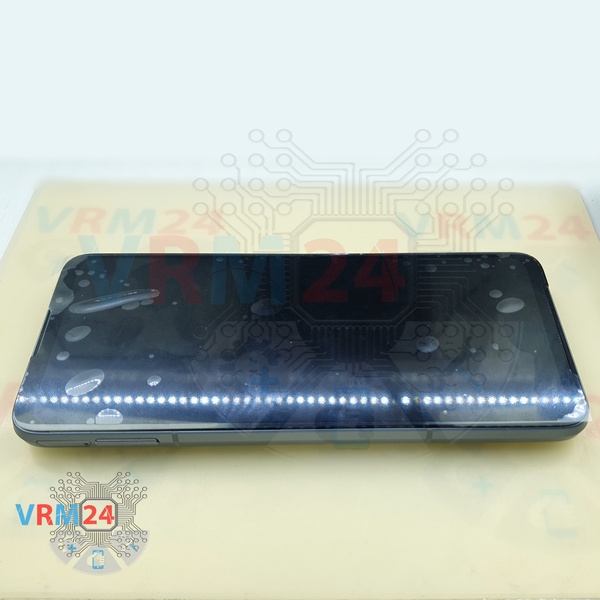

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

⚠ Attention !

Les étapes 2 à 5 concernent le retrait du module d'affichage. Nous en avons besoin lorsque nous voulons retirer la carte mère.

Si vous ne souhaitez pas retirer la carte mère, passez à l'étape 6.

⚠ Attention ! Le démontage a une difficulté maximale de 3 car le processus commence par le démontage du module d'affichage. Si vous n'avez pas d'expérience ou n'êtes pas sûr de vos compétences, nous vous recommandons vivement de contacter un centre de service spécialisé.

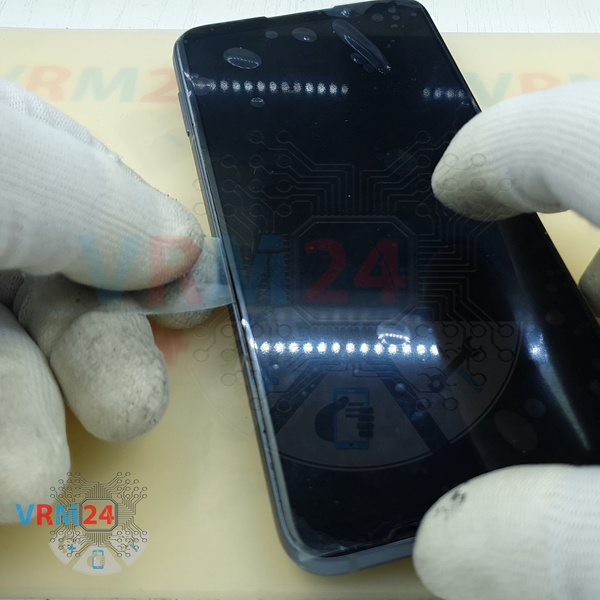

Nous recommandons d'utiliser un appareil de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface du module d'affichage doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un outil pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent plus difficile de passer l'outil entre les pièces à séparer. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ou de force pour la séparation qui pourrait endommager les éléments à l'intérieur.

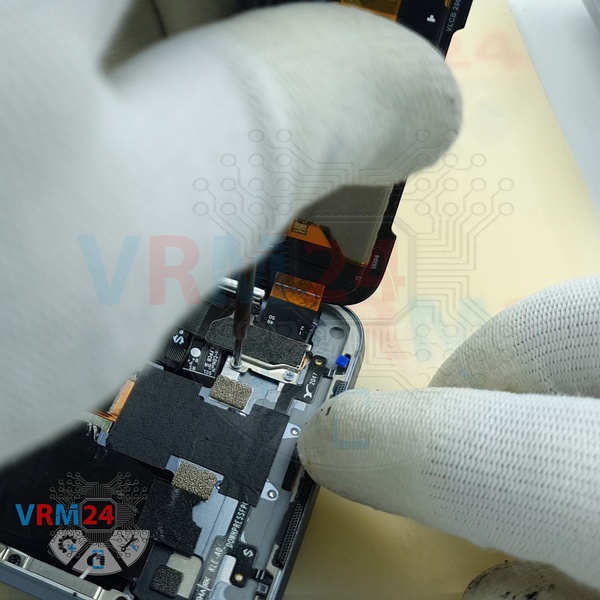

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez deux vis et retirez le support fixant le câble du module d'affichage.

⚠ Le câble est collé au boîtier, soyez prudent.

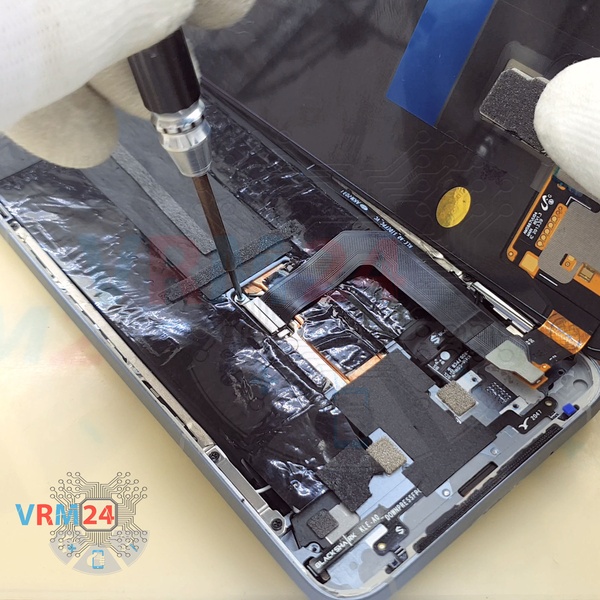

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez une vis et retirez le support fixant le connecteur du câble du module d'affichage.

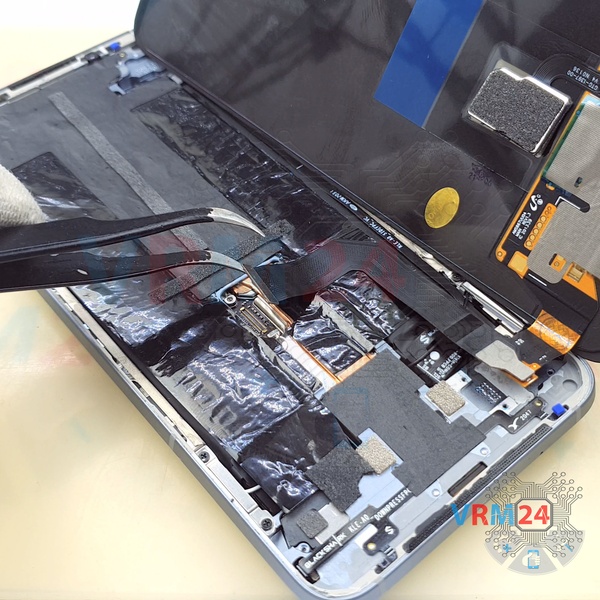

Faites levier sur le connecteur et retirez le module d'affichage.

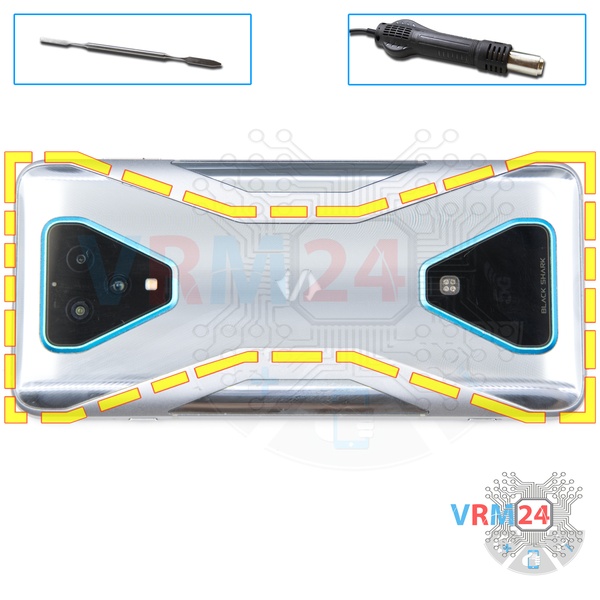

Nous recommandons d'utiliser un appareil de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface de la coque arrière doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un outil pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent plus difficile de passer l'outil entre les pièces à séparer. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ou de force pour la séparation qui pourrait endommager les éléments à l'intérieur.

ℹ️ Retournez la coque. Faites attention au câble LED. Il est encore connecté à la carte mère et maintenu par le support.

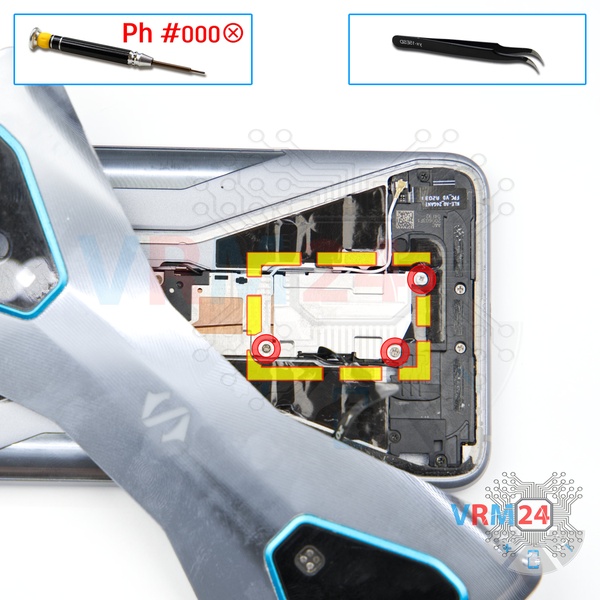

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 3 vis et retirez le support maintenant les connecteurs.

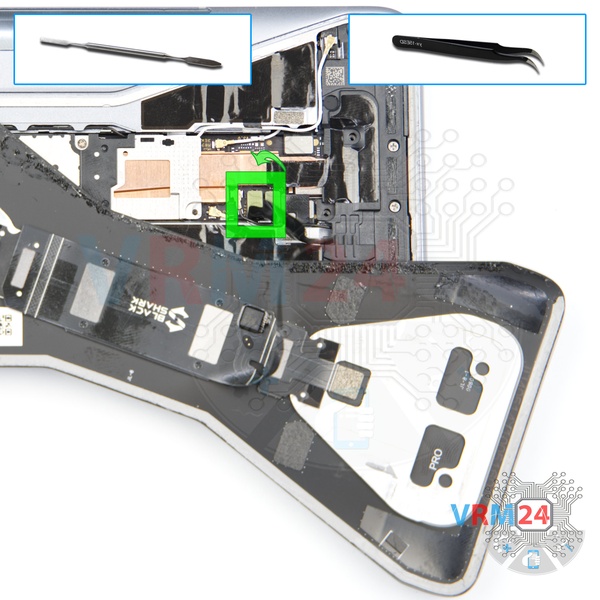

Faites levier sur le connecteur et retirez la coque arrière.

⚠ Veuillez utiliser un outil non métallique ou en plastique car la carte mère est encore alimentée.

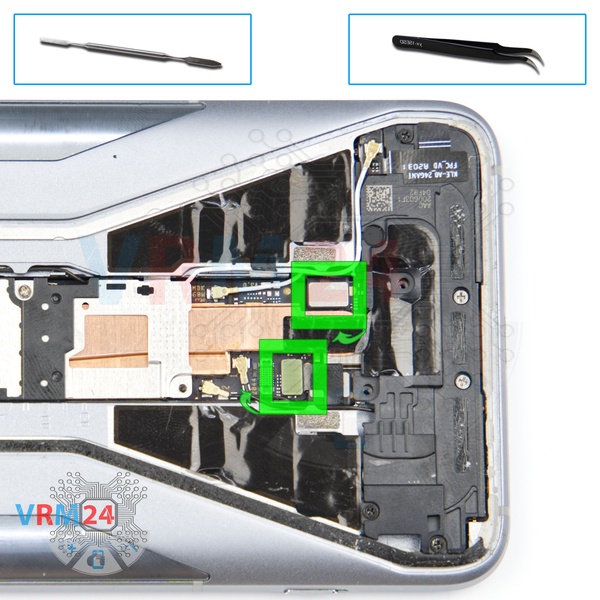

Déconnectez les deux connecteurs de batterie.

ℹ️ Le modèle Xiaomi Black Shark 3 possède deux batteries BS06FA d'une capacité de 3000 mAh chacune (aussi appelées batteries rechargeables).

⚠ Veuillez utiliser un outil non métallique ou en plastique pour éviter tout dommage.

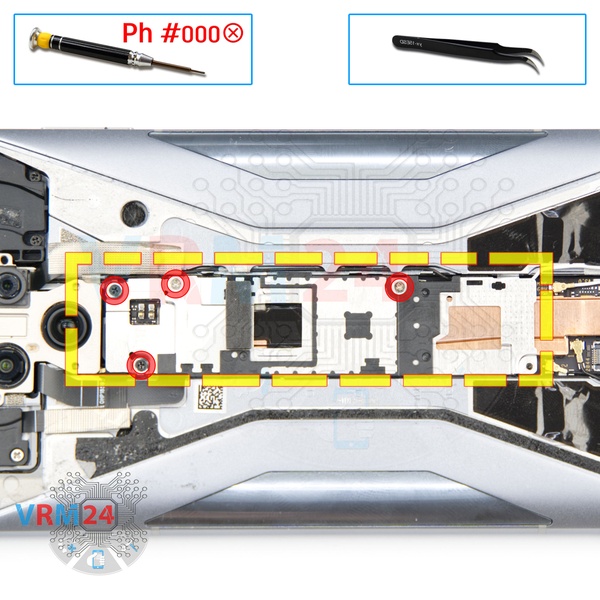

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez quatre vis et retirez le cache fixant la carte mère.

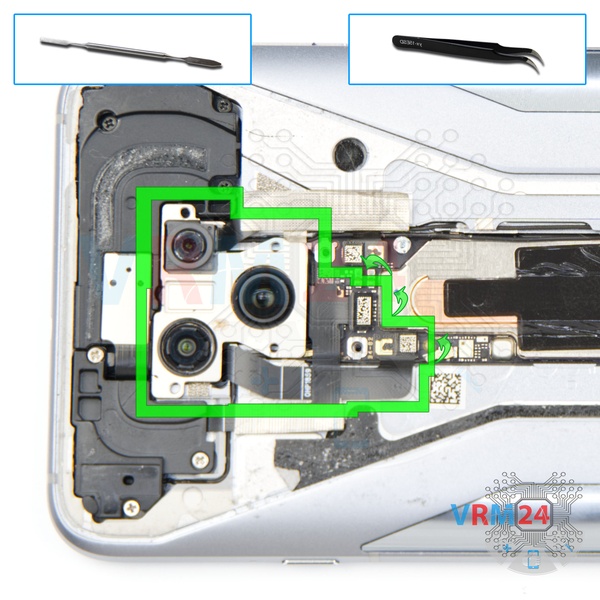

Faites levier sur les connecteurs et retirez l'ensemble des trois caméras arrière.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 3 vis et retirez le cache.

Faites également levier sur l'extrémité du câble métallique plat avec le microphone.

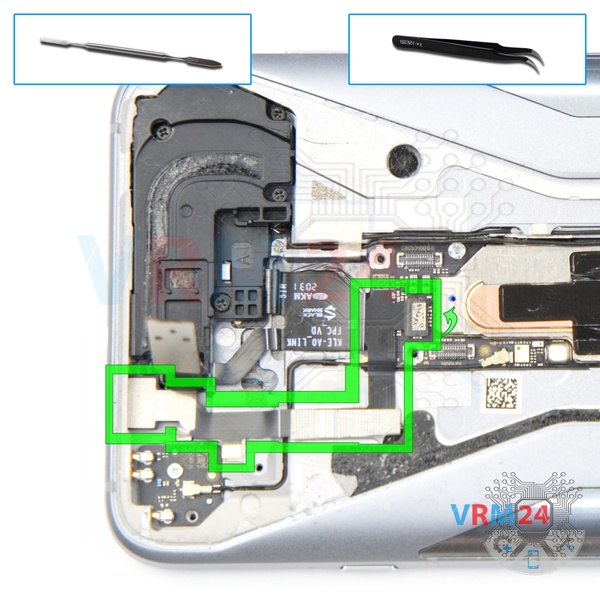

Déconnectez le connecteur, décollez le long câble et retirez la caméra avant (selfie).

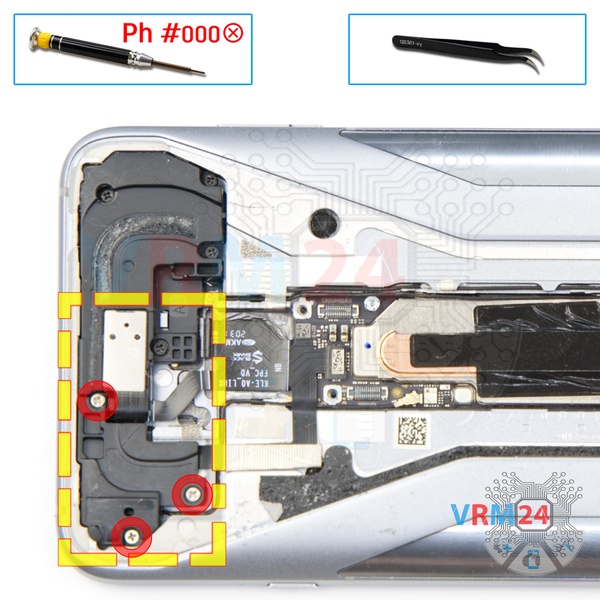

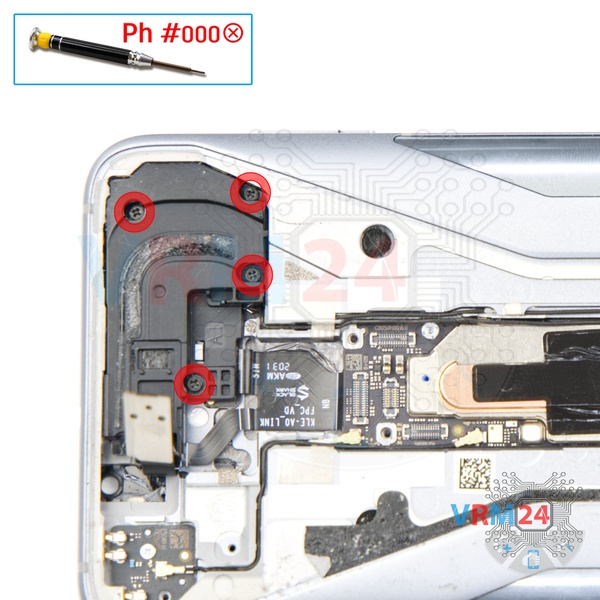

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez quatre vis.

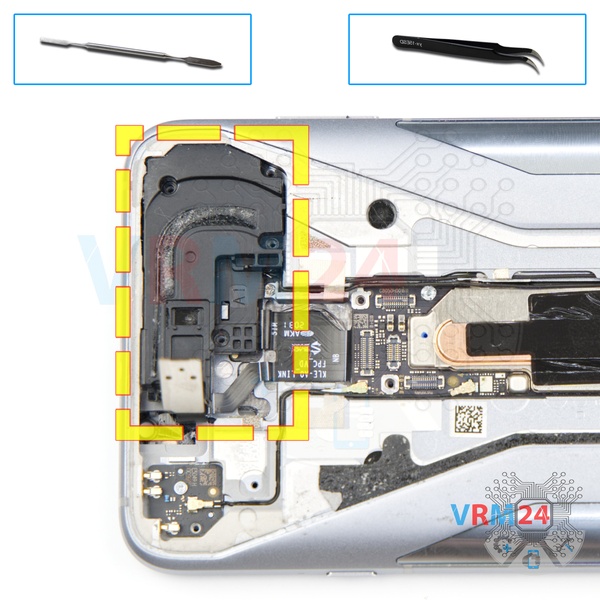

Retirez le couvercle.

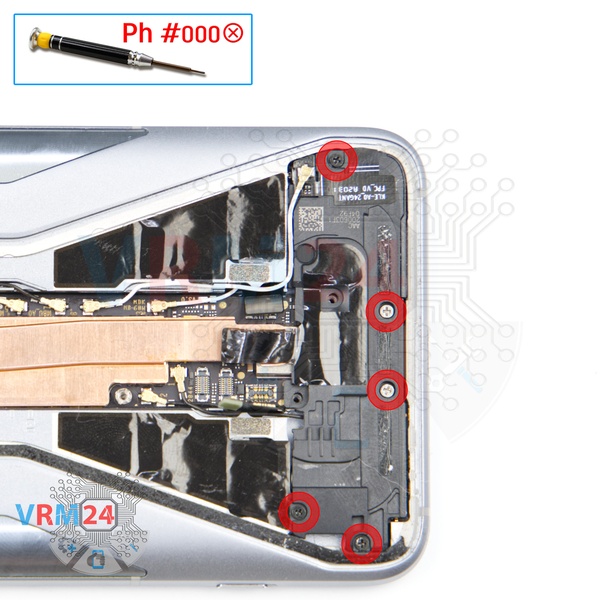

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez trois vis noires et deux longues vis argentées.

ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors du remontage de l'appareil, visser une vis au mauvais endroit peut endommager l'appareil ou ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

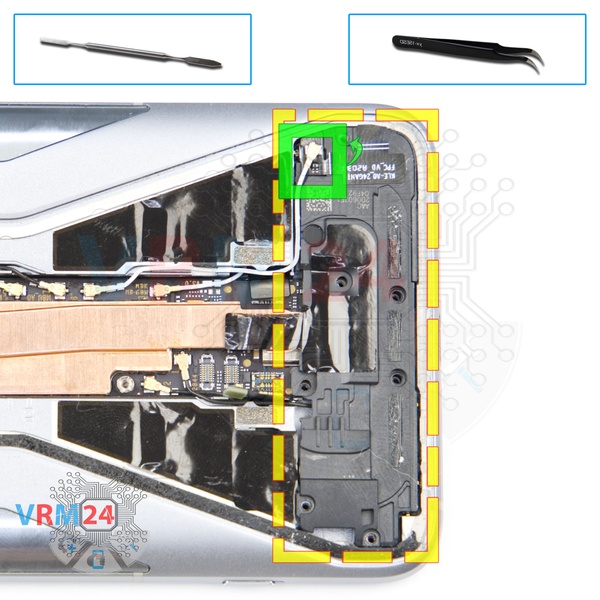

Déconnectez le connecteur du câble coaxial et retirez l'ensemble haut-parleur.

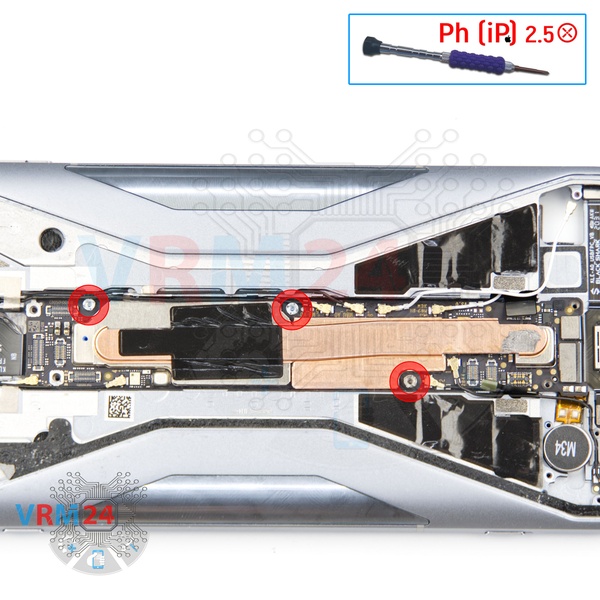

À l'aide d'un tournevis (Philips 2.5 mm aussi appelé iPhone), dévissez trois vis à barillet.

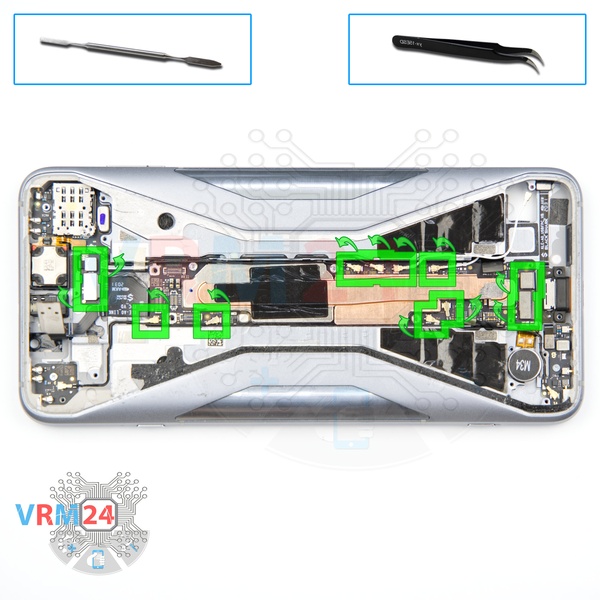

Déconnectez tous les connecteurs.

⚠ Attention ! Tout d'abord, nous devons libérer la prise jack casque. Décollez le câble avec la prise jack casque et le microphone collés au boîtier.

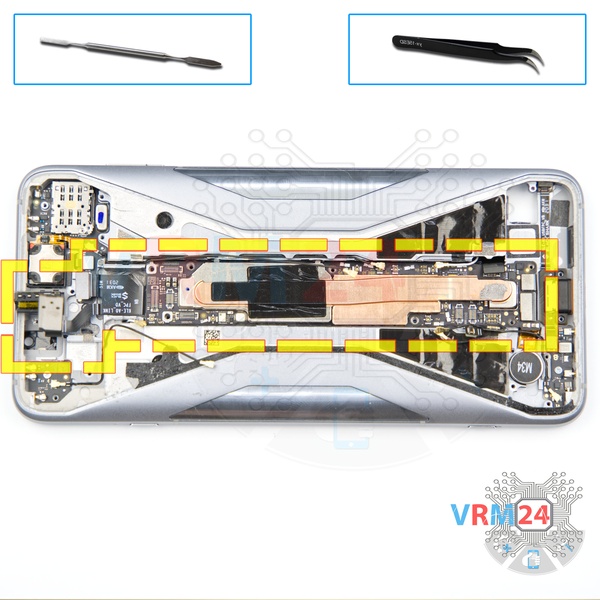

Retirez soigneusement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retienne la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors du retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

⚠ Attention ! La carte mère peut être collée avec un film protecteur de l'intérieur, il suffit donc de retourner le téléphone et de décoller soigneusement le film.

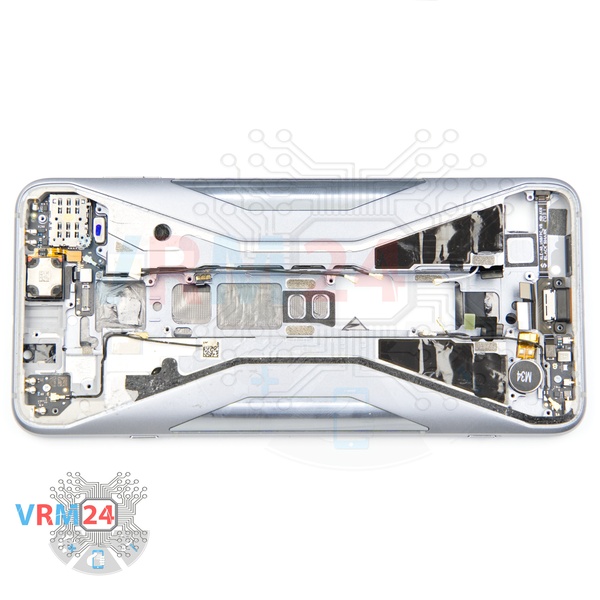

ℹ️ Dans la coque arrière sont restés : le haut-parleur d'écoute, les batteries, le moteur de vibration, le port de charge, les petites cartes, les câbles coaxiaux.
