Démontage/Réparation de l'appareil mobile Xiaomi Mi 6 (Xiaomi Mi 6) avec la description de chaque étape et l'ensemble d'outils requis.

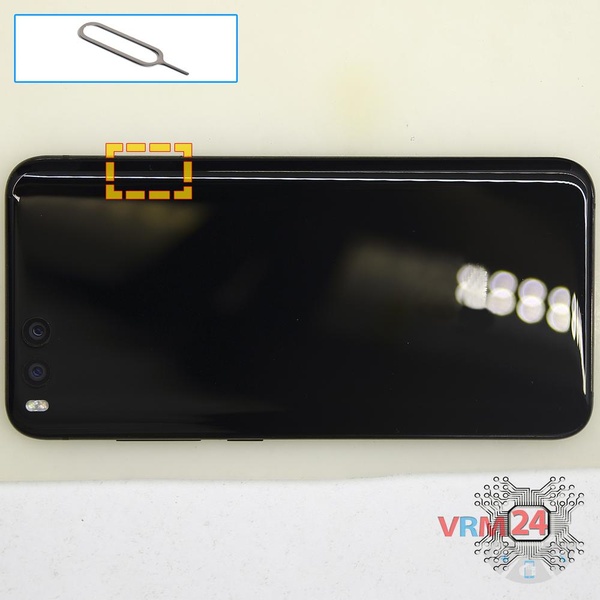

Utilisez l'outil d'éjection (aussi appelé aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir de carte SIM.

⚠️ Faites attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

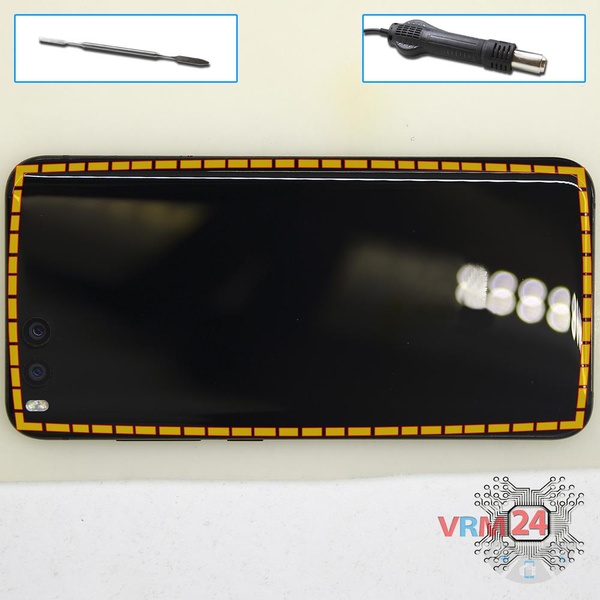

À l'aide d'un spudger ou d'un médiator en plastique, délicatement, sur le pourtour, détachez les clips de la coque arrière et retirez-la.

N'insérez pas l'outil profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

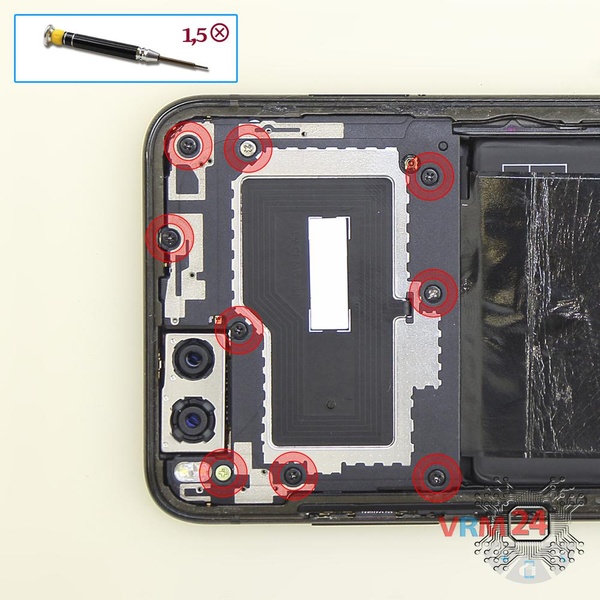

À l'aide d'un tournevis (Phillips 1.5 mm PH #000), dévissez les sept vis noires et deux vis argentées.

Si les vis sont différentes : ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors de l'assemblage de l'appareil, visser la vis au mauvais endroit peut endommager l'appareil ou ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs colorés.

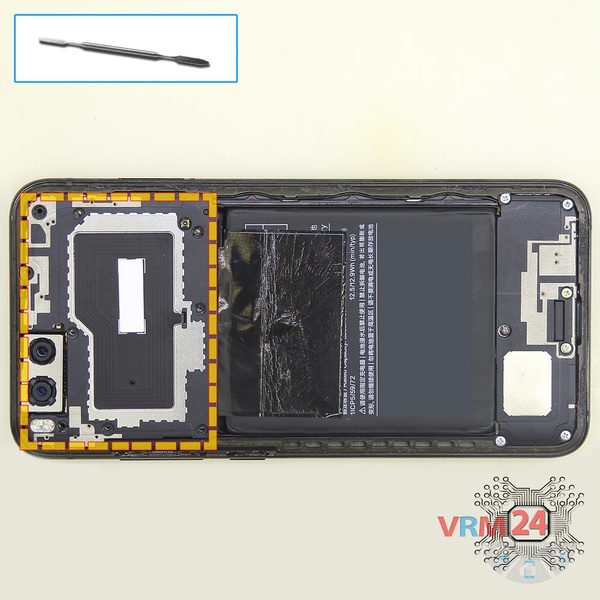

Faites levier sur les bords. Déplacez un outil d'ouverture le long du bord pour détacher les clips et retirez le couvercle avec les pads d'antenne et les pistes.

ℹ️ Essayez de soulever le couvercle par les bords et de ne rien pousser entre eux pour ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur la carte de circuit imprimé.

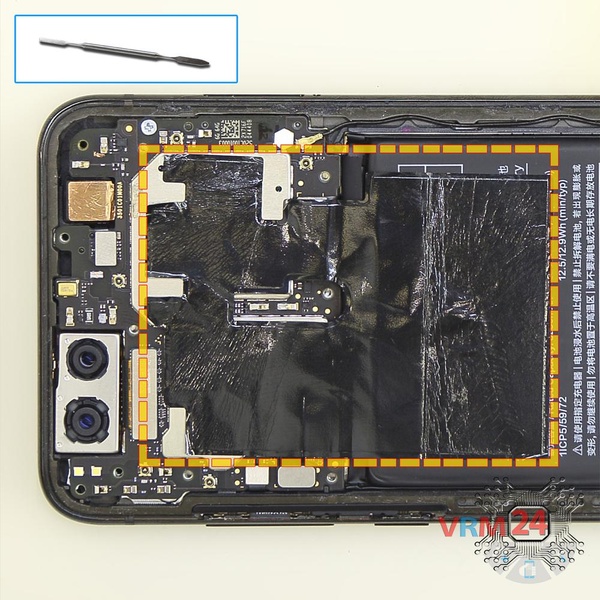

Décollez le film protecteur.

Déconnectez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Xiaomi Mi 6 a une batterie BM39 d'une capacité de 3250 mAh (aussi appelée batterie rechargeable).

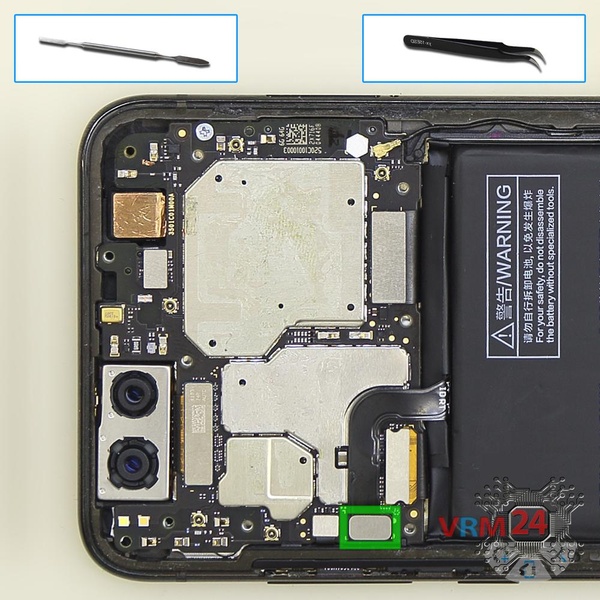

Avec un soin extrême, retirez la batterie car elle est collée de l'intérieur par le fabricant.

De plus, nous devons nous rappeler ou regarder à l'avance l'emplacement des nappes sous la batterie, afin de ne pas les endommager.

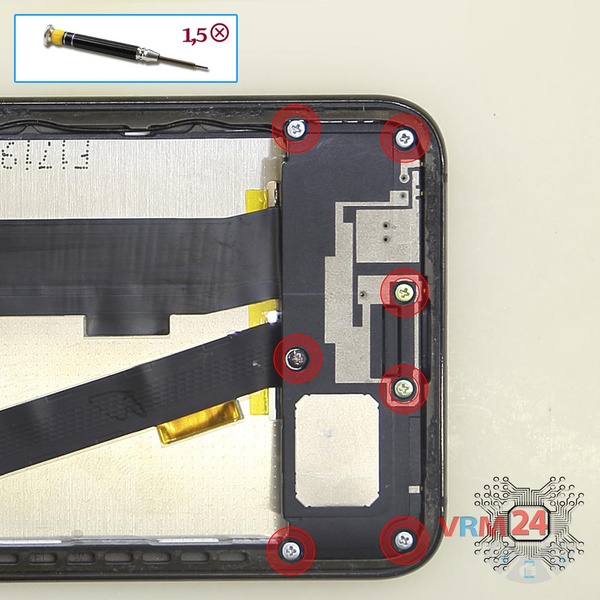

À l'aide d'un tournevis (Philips 1.5 mm PH #000), dévissez les quatre vis argentées, deux dorées et une noire.

Les vis sont différentes : ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors de l'assemblage de l'appareil, visser la vis au mauvais endroit peut endommager l'appareil ou ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs colorés.

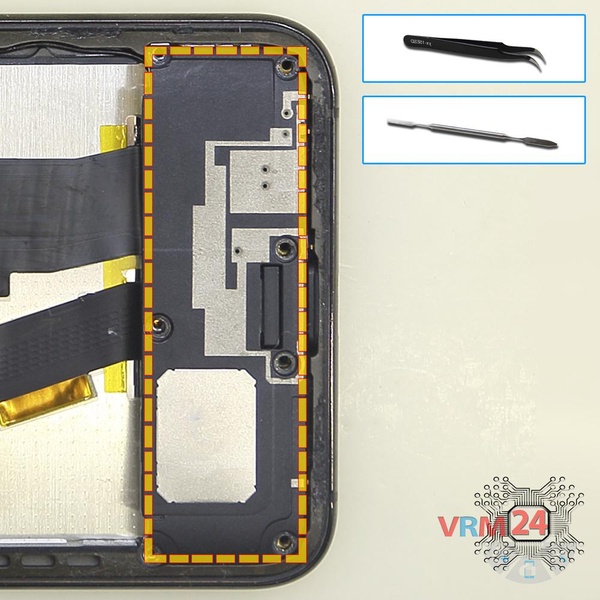

Faites levier sur le bord et retirez l'ensemble avec un haut-parleur, un moteur de vibration et des pistes d'antenne.

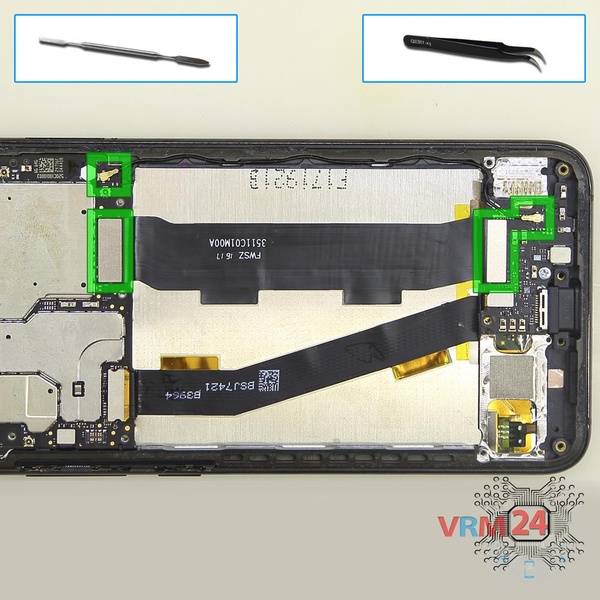

Avec précaution, de préférence par le bord, déconnectez les connecteurs et retirez la nappe inter-cartes et le câble coaxial.

⚠️ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins, et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

ℹ️ Une flèche sur la nappe FFC (nappe plate flexible) indique sa position correcte.

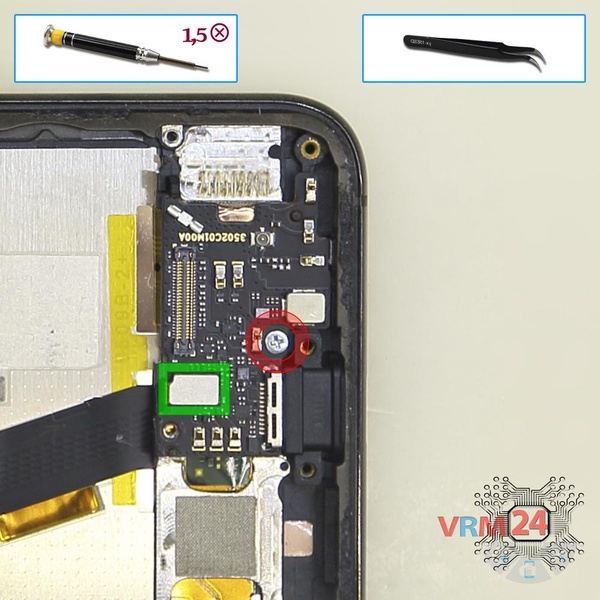

À l'aide d'un tournevis (Philips 1.5 mm PH #000), dévissez une vis fixant la sous-carte. De plus, nous déconnectons le connecteur de la nappe de l'écran tactile.

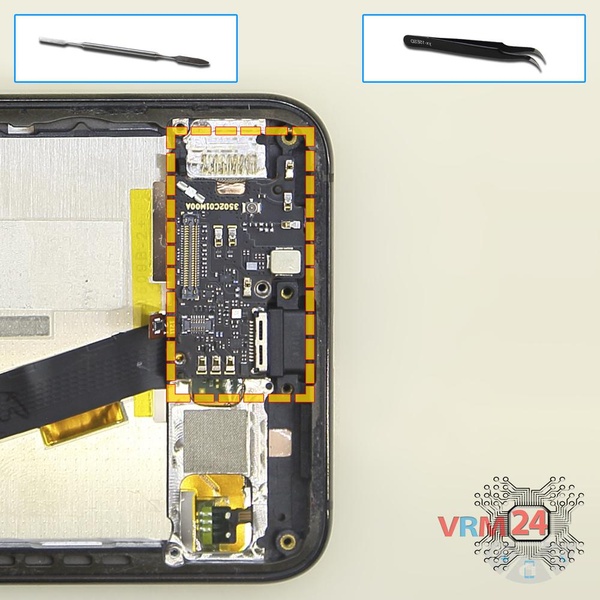

Retirez la sous-carte. Elle peut être collée au cadre ou fixée avec des attaches comme des loquets ou des crochets, alors soyez prudent.

ℹ️ La sous-carte contient un port de chargement (Micro USB), un microphone, des contacts à ressort pour le haut-parleur, un moteur de vibration et une unité d'antenne.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la sous-carte. Les composants internes pourraient être endommagés.

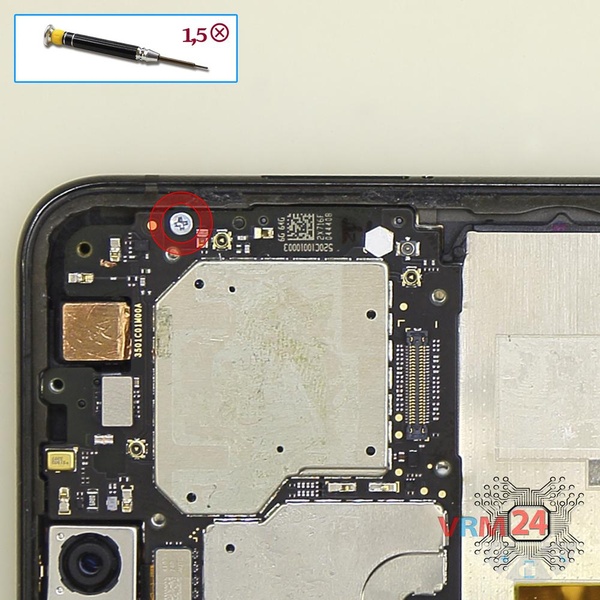

À l'aide d'un tournevis (Philips 1.5 mm PH #000), dévissez une vis fixant la carte mère.

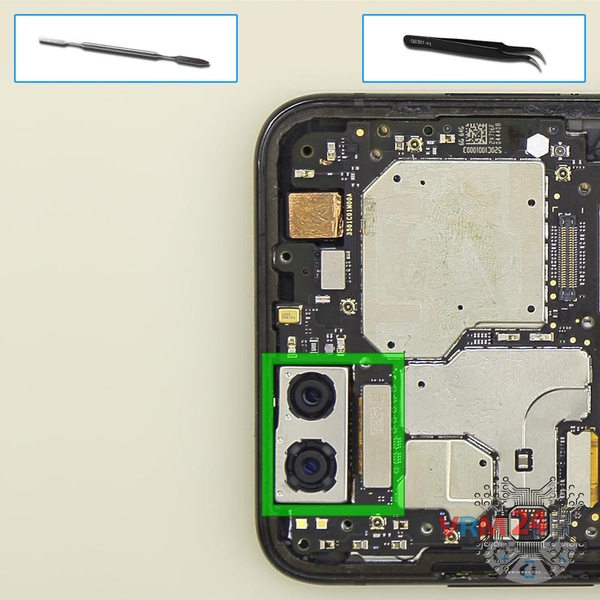

Déconnectez le connecteur sur la carte mère et retirez l'ensemble des deux caméras arrière.

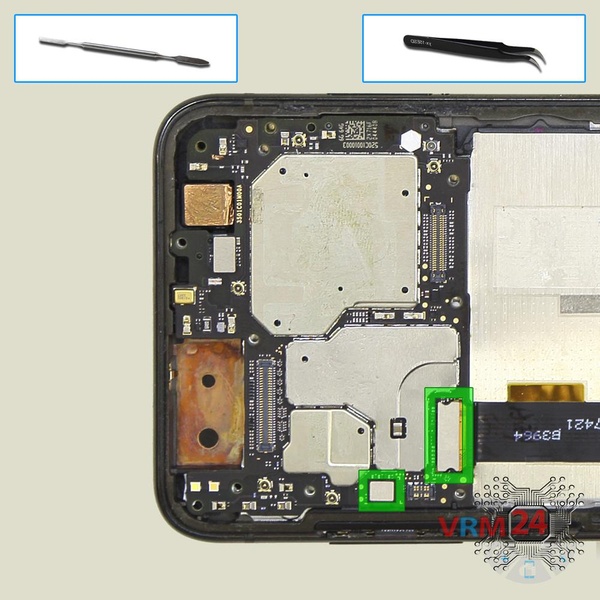

Faites levier sur les connecteurs du câble des boutons latéraux et du câble d'affichage.

⚠️ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins et il est facile de les casser ou d'endommager les pistes de contact à l'intérieur.

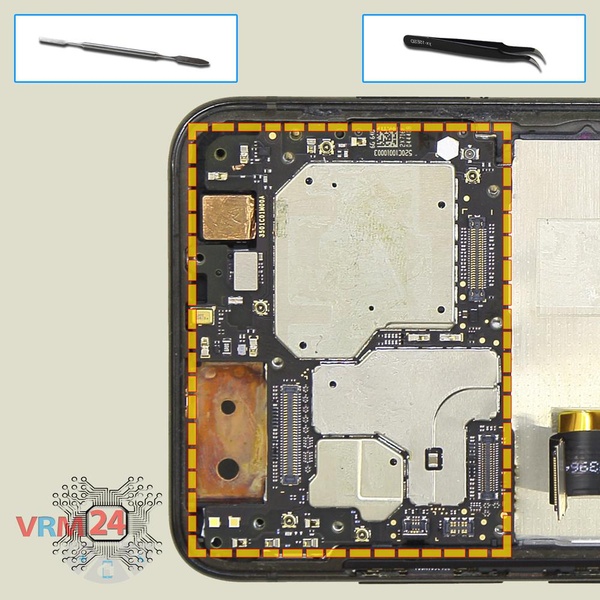

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

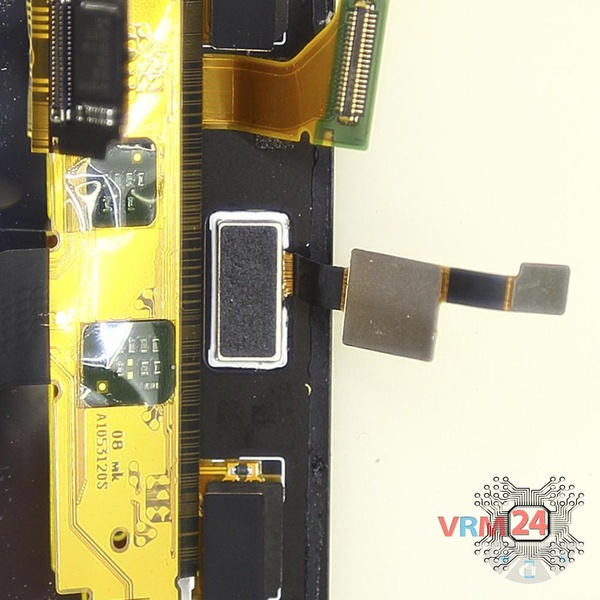

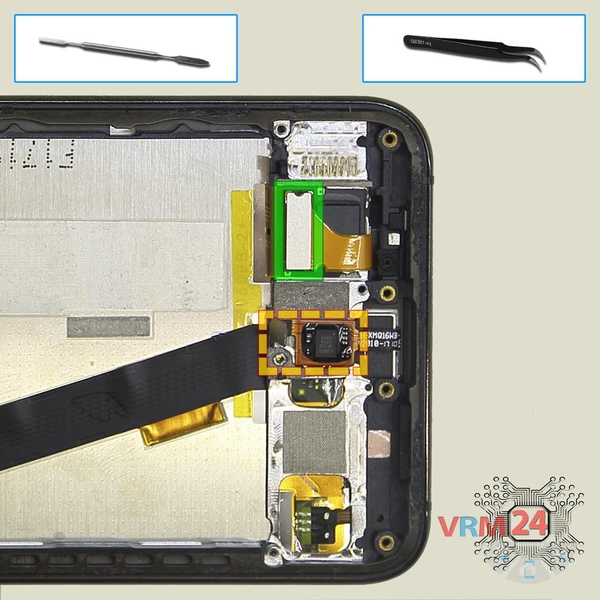

Faites levier sur le connecteur du câble sous l'écran.

Le capteur d'empreintes digitales.
