Démontage/Réparation de l'appareil mobile Xiaomi Mi 9 (Xiaomi Mi 9 M1902F1G) avec la description de chaque étape et l'ensemble d'outils requis.
Vues
J'aime
Partager
Questions

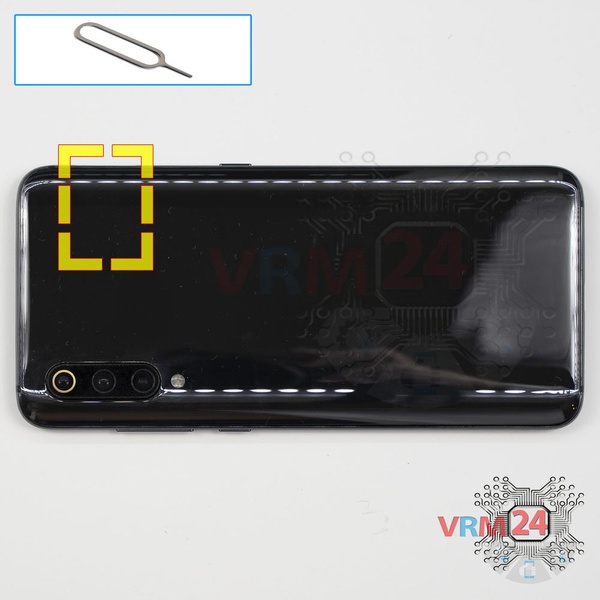

Étape 1.
Utilisez l'outil d'éjection (aussi appelé aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir de la carte SIM et de la carte mémoire (Micro SD).
⚠ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

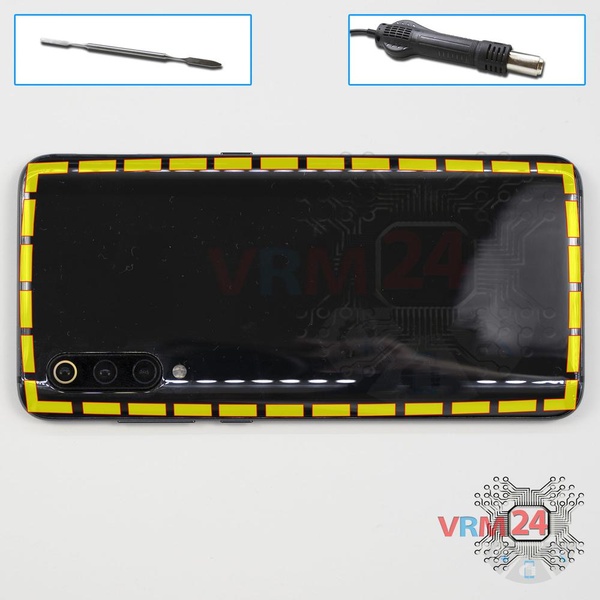

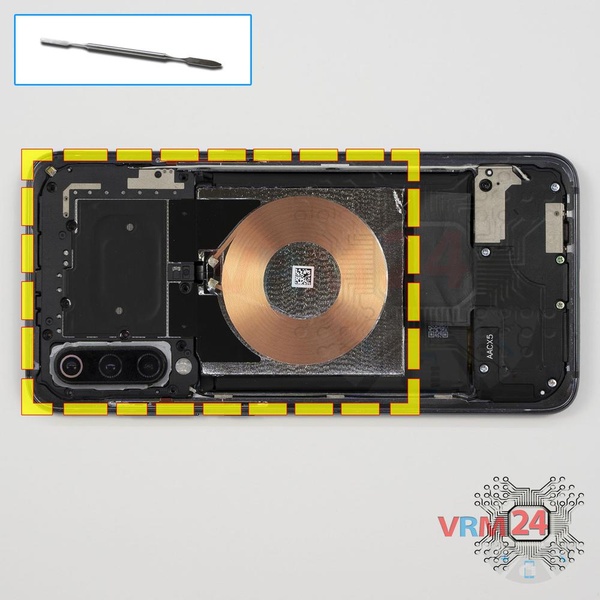

Étape 2.
Nous recommandons d'utiliser un appareil de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.
ℹ️ La surface de la coque arrière doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.
Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent plus difficile de faire passer l'outil entre les pièces à séparer. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.
N'utilisez pas de levier ou de force pour la séparation qui pourrait endommager les éléments à l'intérieur.

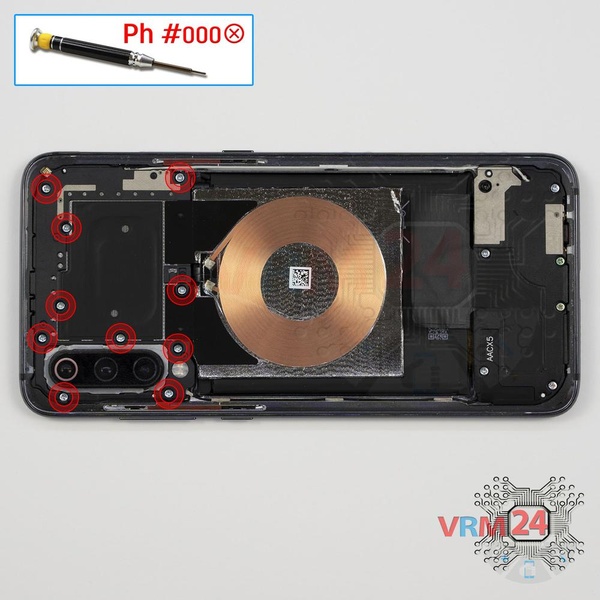

Étape 3.
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 10 vis.
Étape 4.
Retirez le cache avec une puce NFC et les antennes qui protègent la carte de circuit imprimé (PCB). Essayez de soulever les caches par les bords et ne poussez rien entre eux pour ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur la carte mère.

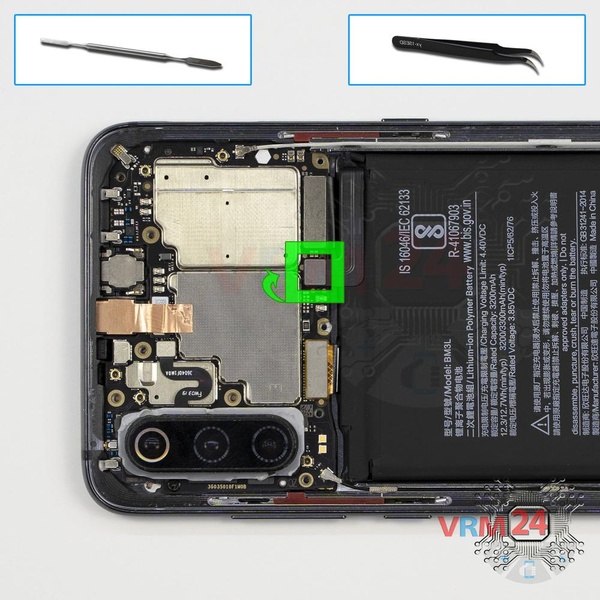

Étape 5.
Débranchez le connecteur de la batterie dès que possible.
ℹ️ Le modèle Xiaomi Mi 9 possède une batterie BM3L d'une capacité de 3200 mAh (aussi appelée batterie rechargeable).
⚠ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits pendant le démontage.
De plus, essayez de ne pas utiliser d'outil métallique pour débrancher le connecteur de la batterie rechargeable ou faites-le avec précaution.

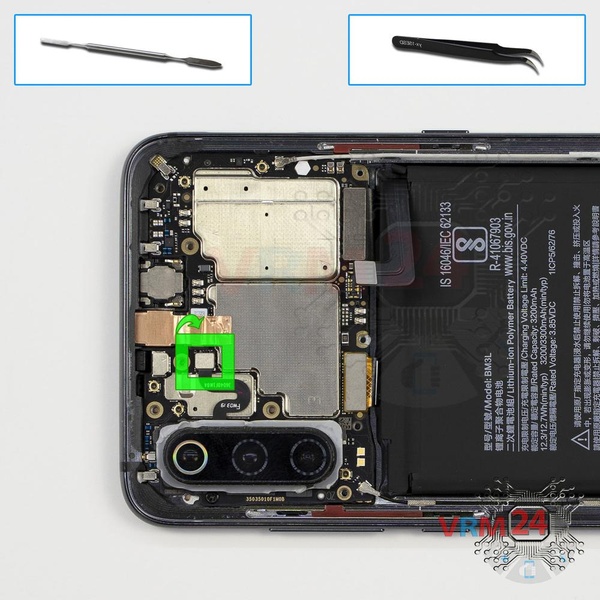

Étape 6.
Faites levier sur le connecteur de la lampe torche et retirez le cache des caméras.

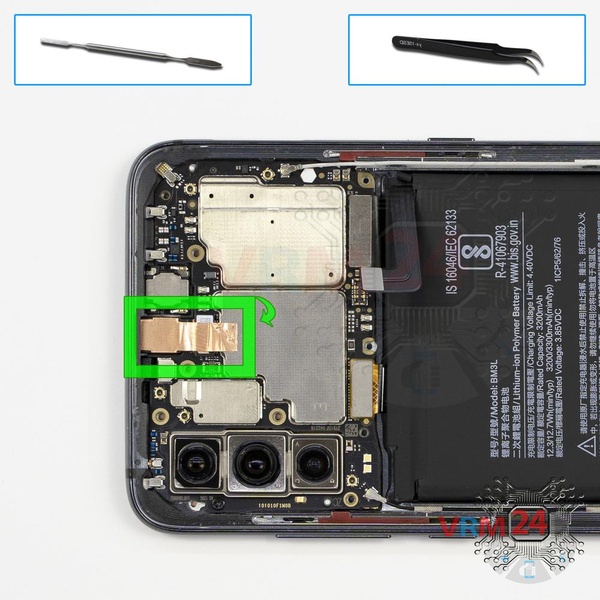

Étape 7.
Déconnectez le connecteur sur la carte mère et retirez la caméra frontale (selfie).

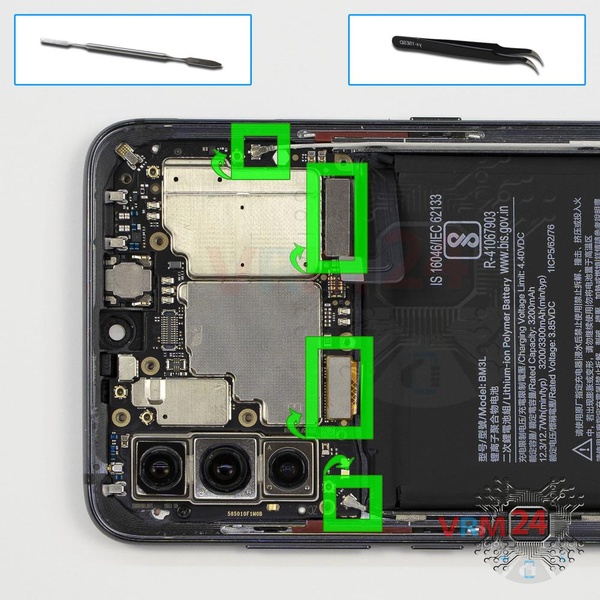

Étape 8.
Faites levier sur les connecteurs du câble du module d'affichage, du câble inter-cartes et de deux câbles coaxiaux.
⚠ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

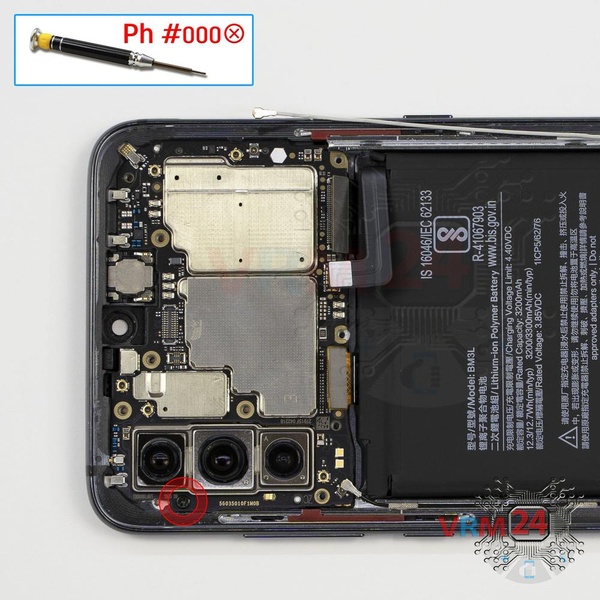

Étape 9.
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez une vis.
Étape 10.

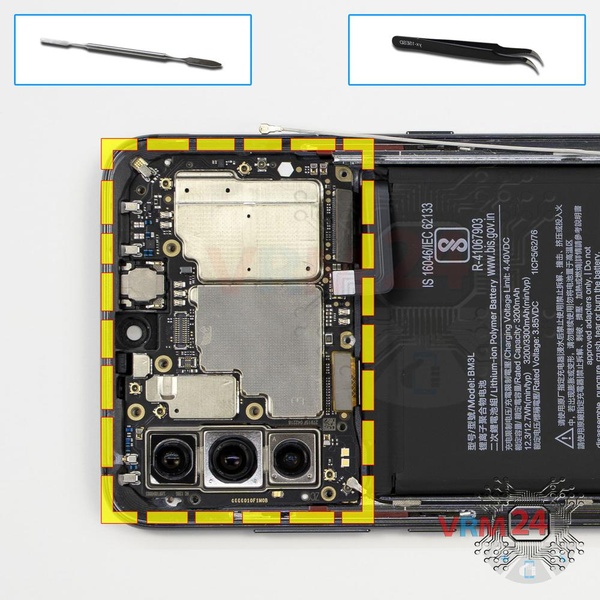

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.
⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

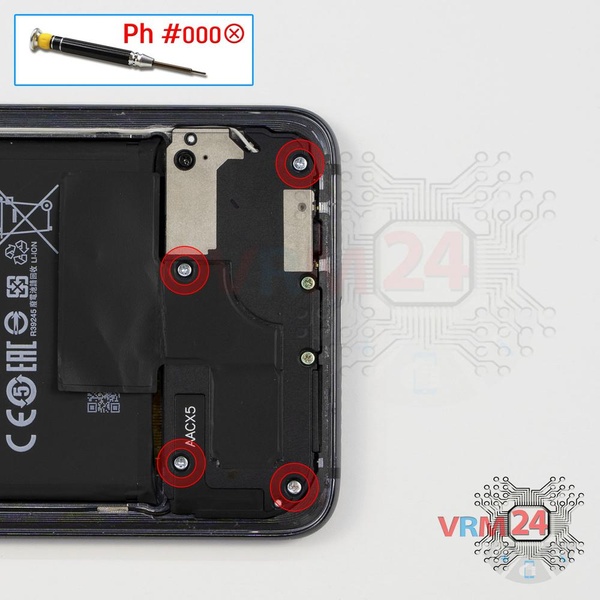

Étape 11.
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez les 4 vis courtes.

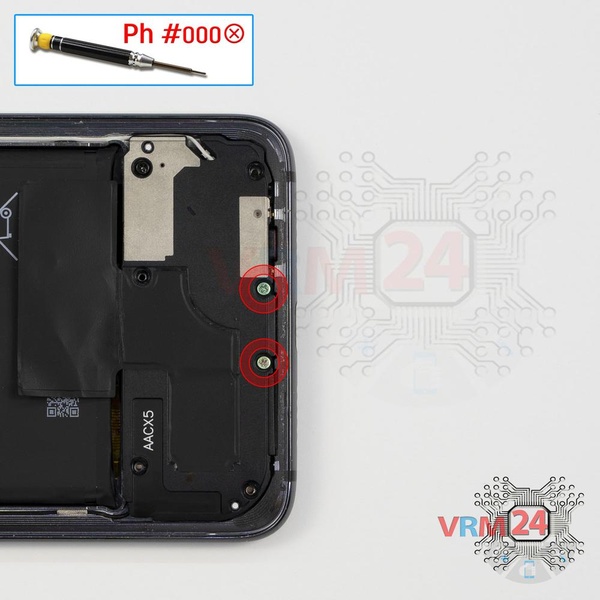

Étape 12.
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez deux vis longues.
Étape 13.
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez une petite vis.
Étape 14.

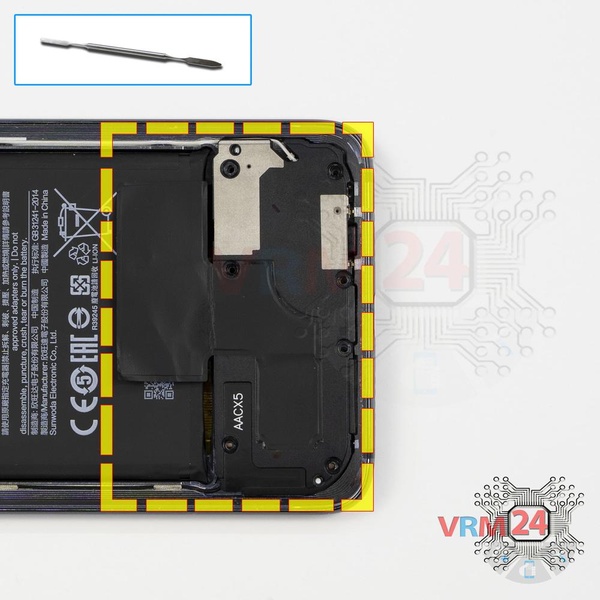

Faites levier sur l'ensemble du haut-parleur et retournez-le.
Étape 15.

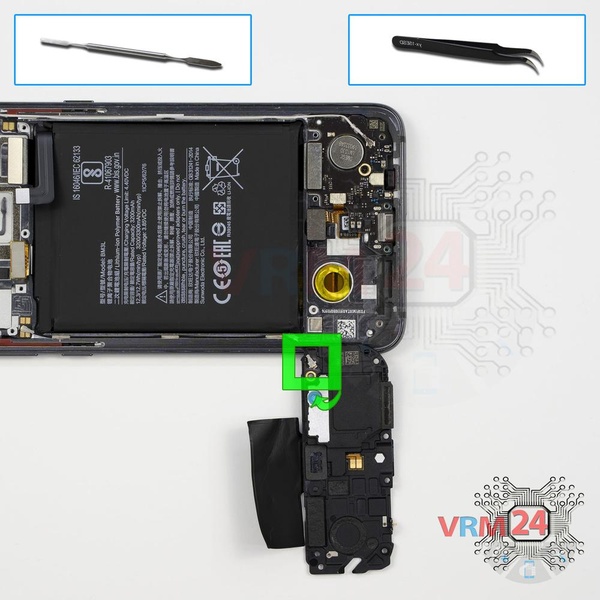

Déconnectez le connecteur du câble coaxial.

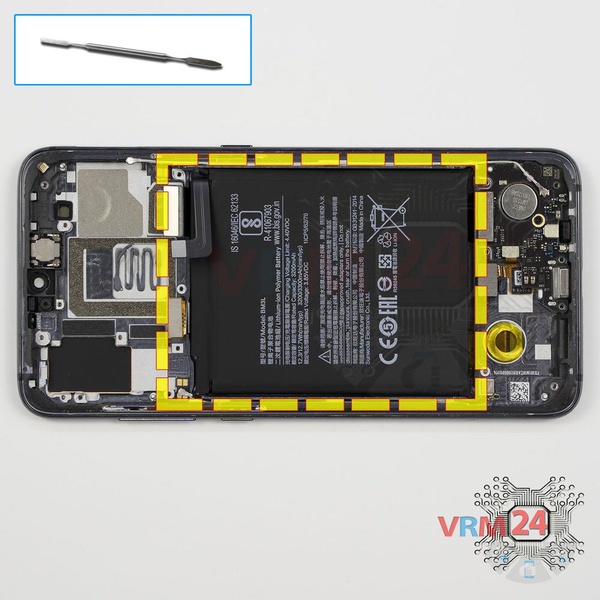

Étape 16.
Retirez soigneusement la batterie.

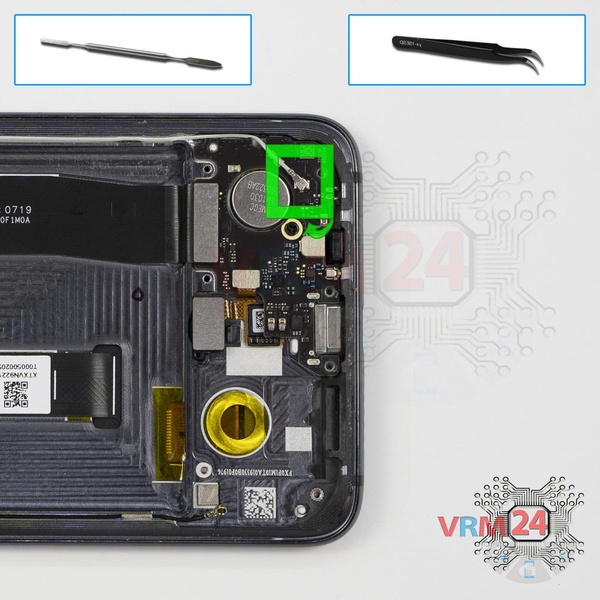

Étape 17.
Faites levier sur le connecteur et retirez le câble coaxial.
Étape 18.

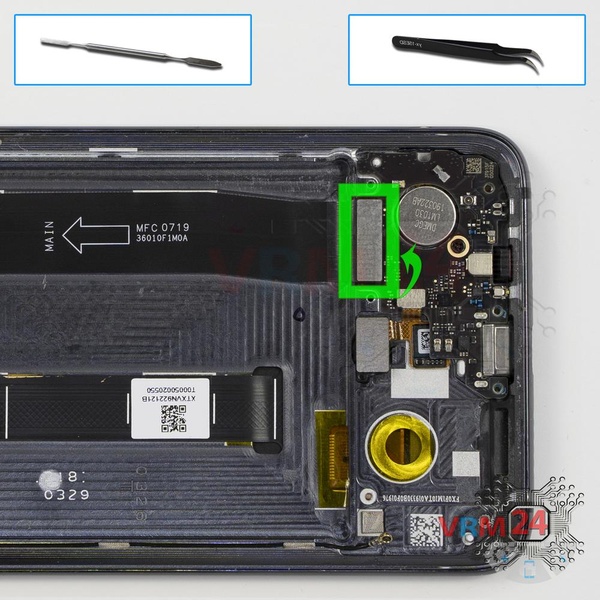

Délicatement, de préférence par le bord, débranchez le connecteur et retirez le câble inter-carte reliant la carte mère à la carte fille (également appelée carte secondaire).
⚠ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.
ℹ️ Une flèche sur le câble FFC (câble plat flexible) indique sa position correcte.
Étape 19.

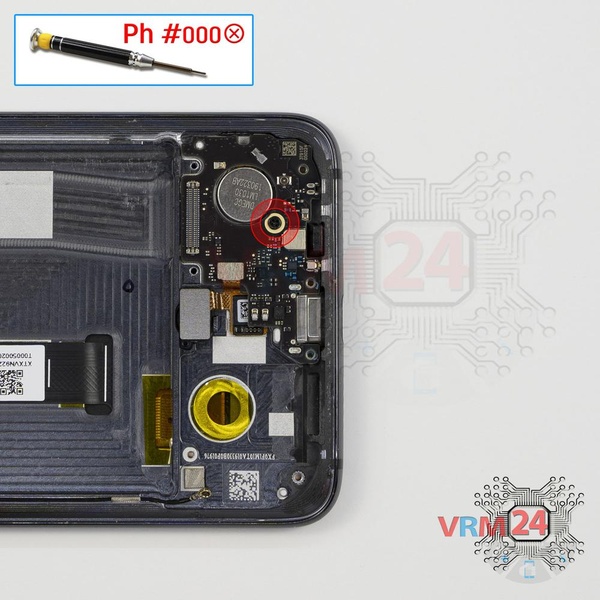

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez une petite vis.
Étape 20.

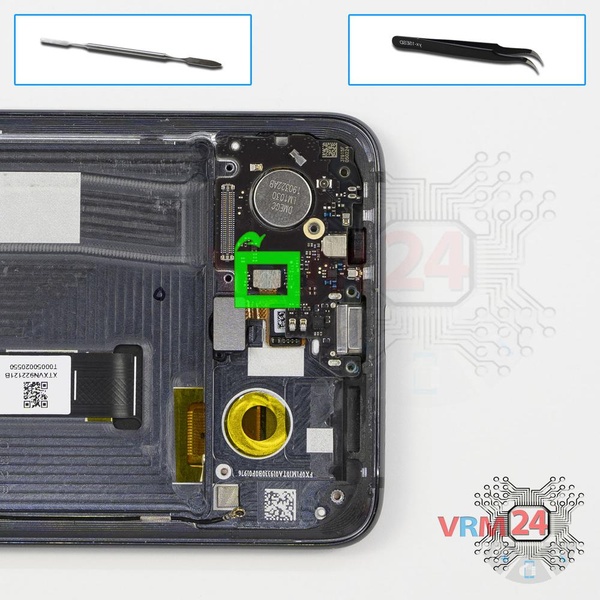

Débranchez le connecteur du capteur d'empreintes digitales.

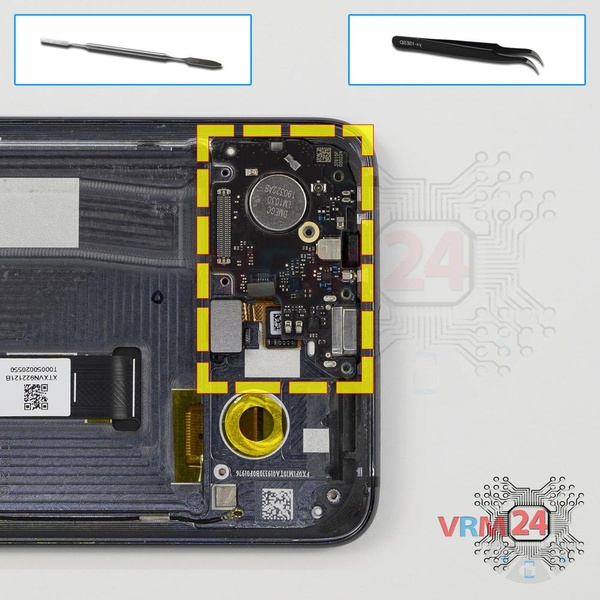

Étape 21.
Retirez la carte fille. Elle est collée au cadre avec du ruban métallisé, donc pour faciliter le processus, la carte peut être légèrement chauffée.
ℹ️ La carte contient un port de charge (Micro USB), un microphone, des contacts à ressort pour le haut-parleur, un moteur de vibration et une unité d'antenne.
⚠ Il n'est pas nécessaire d'insérer l'outil sous la carte lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

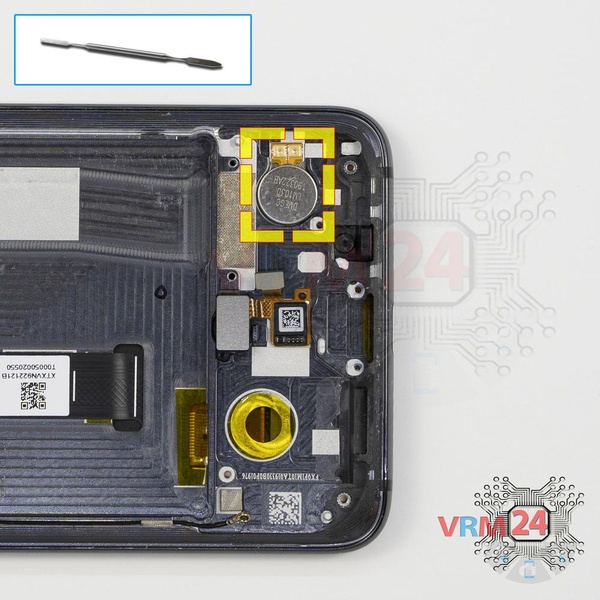

Étape 22.
Faites levier et retirez le moteur de vibration.
Étape 23.

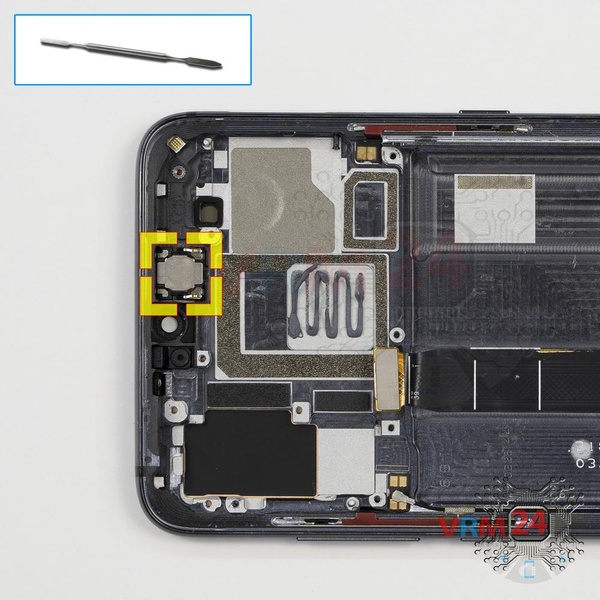

Faites levier et retirez l'écouteur (haut-parleur).
Étape 24.

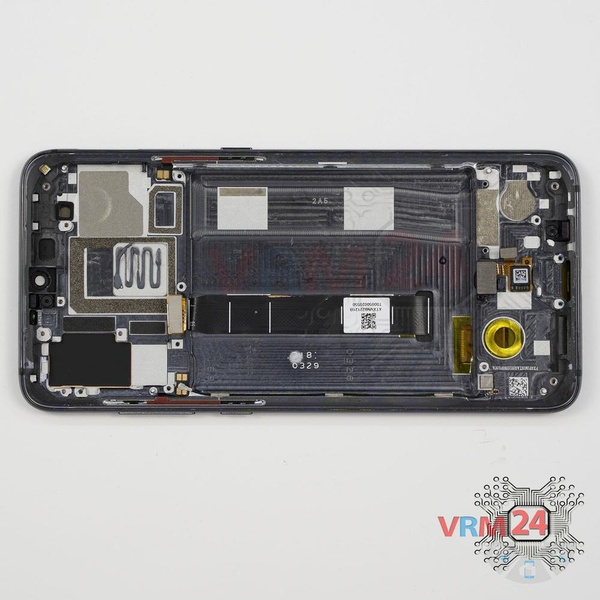

Les pièces se trouvent dans le cadre du module d'affichage.
