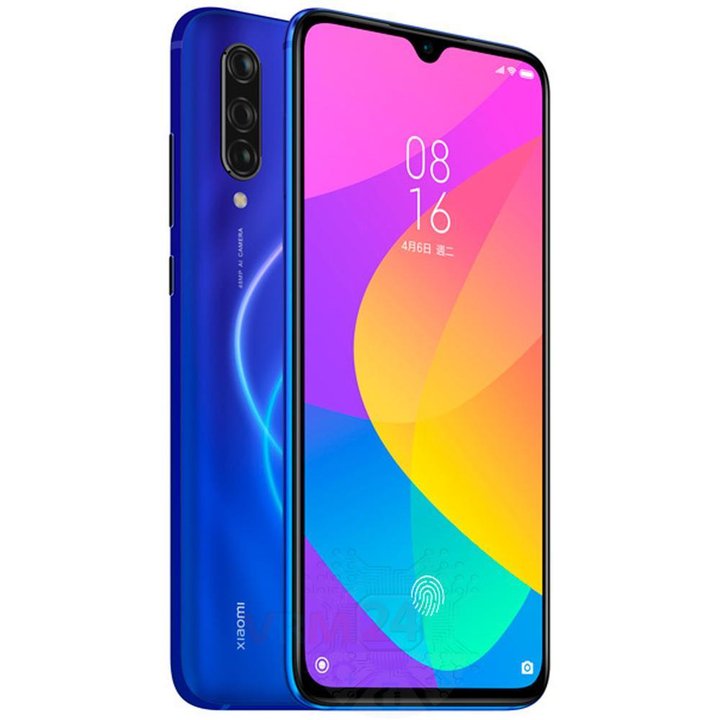

Démontage/Réparation de l'appareil mobile Xiaomi Mi 9 Lite (Xiaomi Mi 9 Lite M1904F3BG) avec la description de chaque étape et l'ensemble d'outils requis.

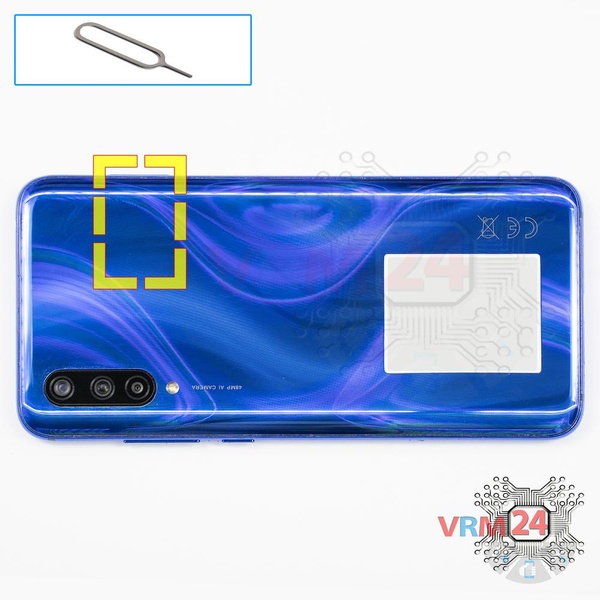

Utilisez l'outil d'éjection (alias Aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis tirez le tiroir de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

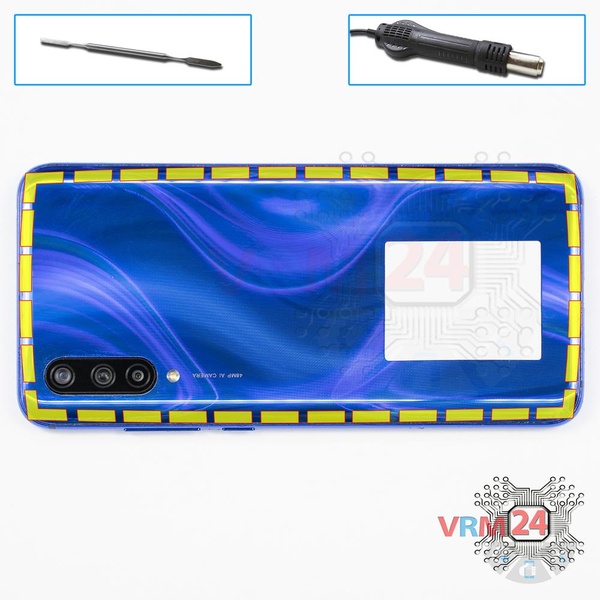

Nous recommandons d'utiliser un dispositif de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface de la coque arrière doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent le plus difficile de passer l'outil entre les pièces à diviser. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ou de force pour la séparation qui pourrait endommager les éléments à l'intérieur.

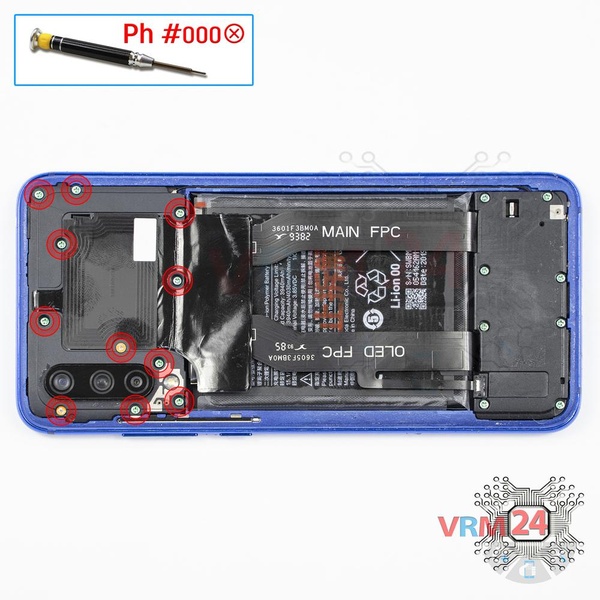

À l'aide d'un tournevis (cruciforme 1.5 mm PH #000), dévissez les onze vis.

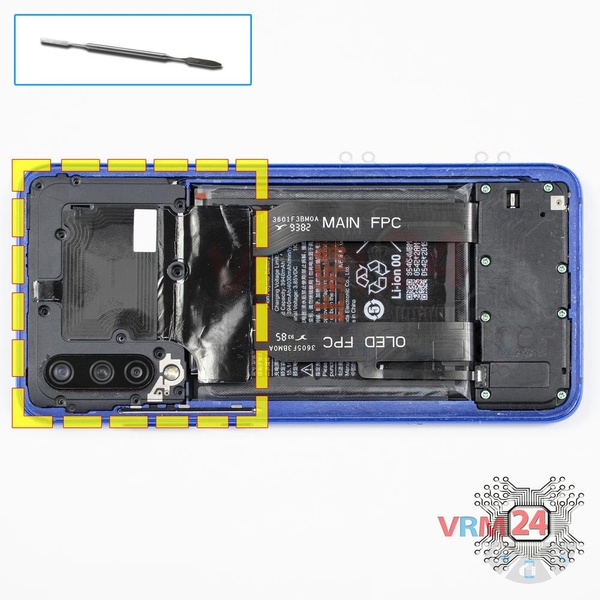

Faites levier sur les bords. Déplacez un outil d'ouverture le long du bord pour détacher les clips et retirez la coque arrière avec les pads d'antenne et les pistes.

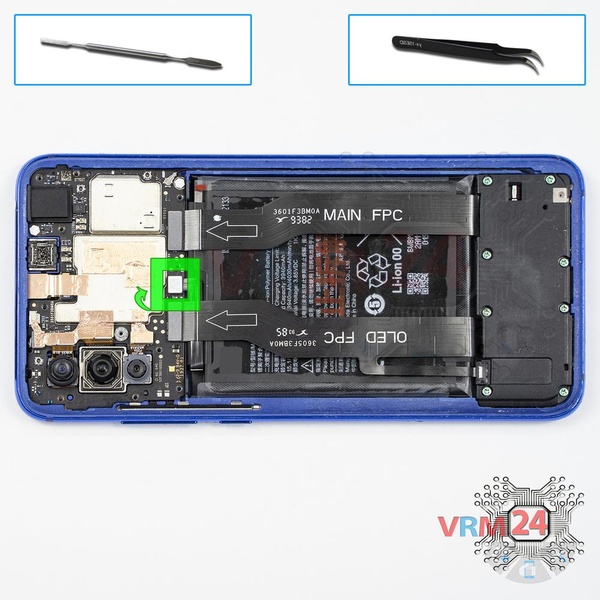

Déconnectez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Xiaomi Mi 9 Lite possède une batterie BM4F d'une capacité de 3940 mAh (aussi appelée batterie rechargeable).

⚠️ Il est fortement recommandé de déconnecter le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

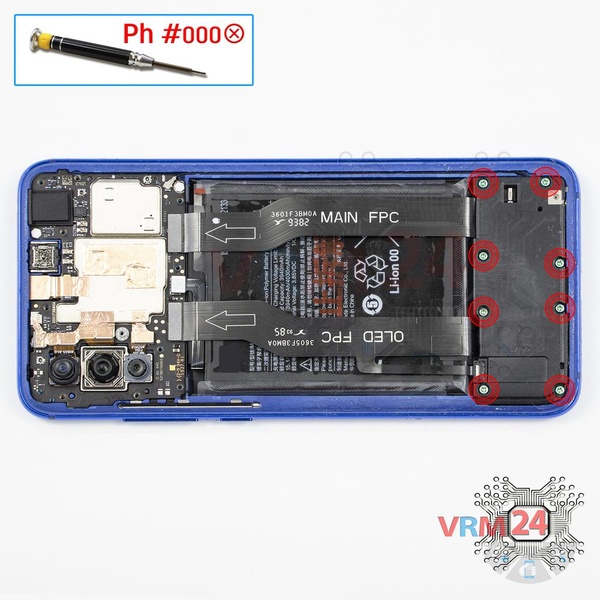

À l'aide d'un tournevis (Philips 1.5 mm PH #000), dévissez les huit vis.

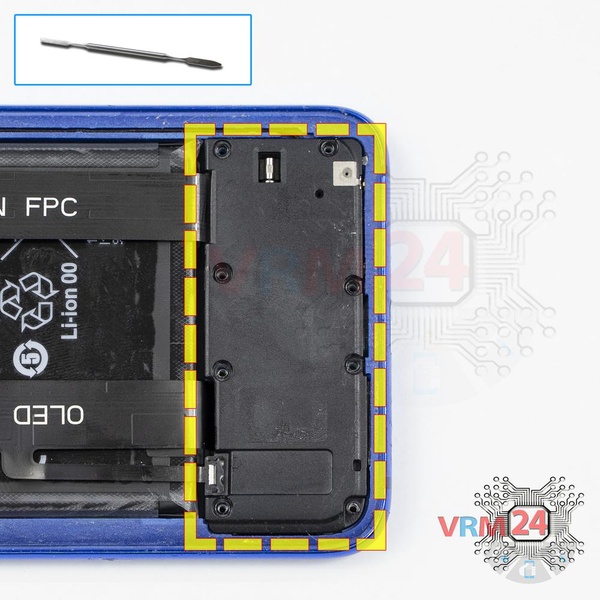

Faites levier sur le bord et retirez le module haut-parleur.

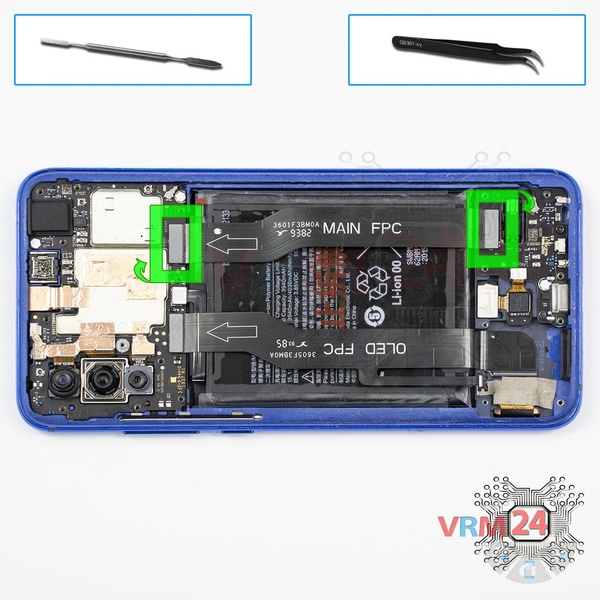

Avec précaution, de préférence par le bord, déconnectez les connecteurs et retirez le câble inter-cartes reliant la carte mère à la carte fille (également appelée carte fille).

⚠️ Soyez prudent lors du retrait des câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

ℹ️ Une flèche sur le câble FFC (câble plat flexible) indique sa position correcte.

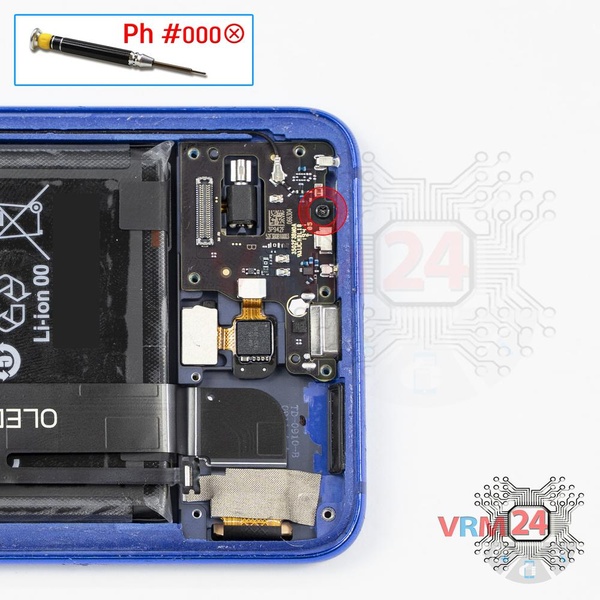

À l'aide d'un tournevis (Philips 1.5 mm PH #000), dévissez une vis fixant la carte fille.

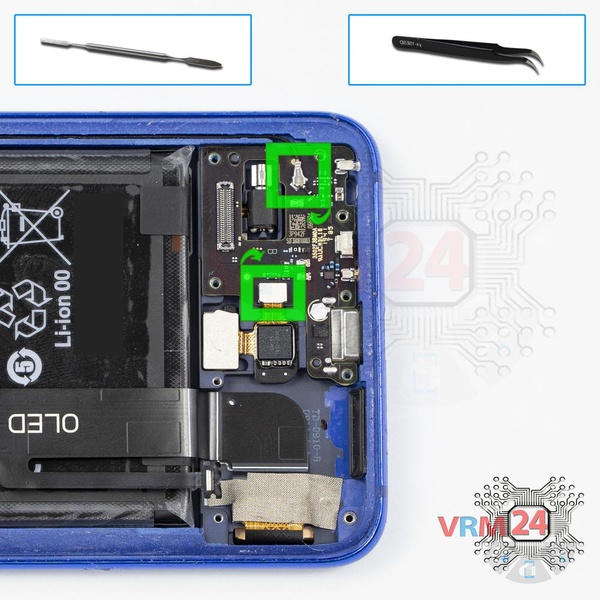

Déconnectez le connecteur du câble coaxial et le connecteur du câble du capteur d'empreintes digitales.

⚠️ Ne tirez pas sur le câble et ne le soulevez pas avec un outil pointu, les connecteurs sont assez fragiles et se cassent facilement, ou le câble se détache de son extrémité (cosse).

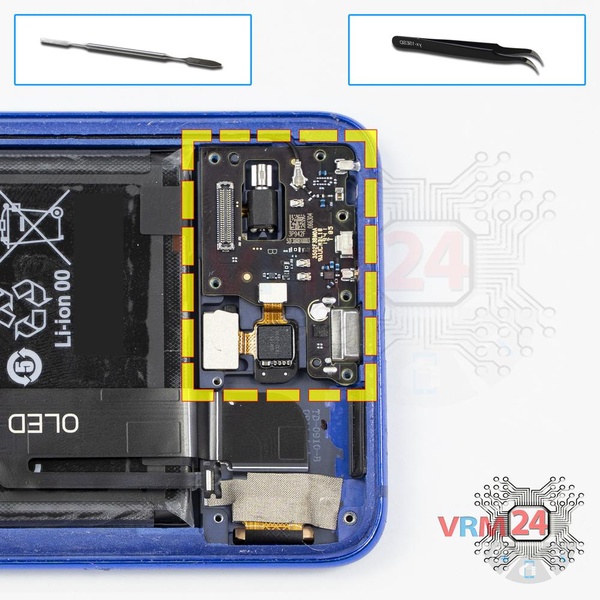

Retirez la carte fille. Elle peut être collée au châssis ou fixée avec des attaches comme des loquets ou des crochets, alors soyez prudent.

ℹ️ La carte fille contient un port de charge (Micro-USB), un microphone, des contacts à ressort pour le haut-parleur, un moteur de vibration et une unité d'antenne.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

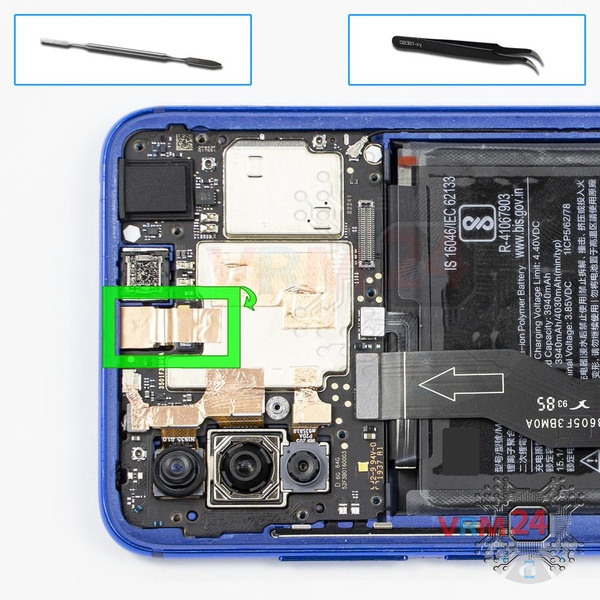

Déconnectez le connecteur sur la carte mère et retirez la caméra frontale (selfie).

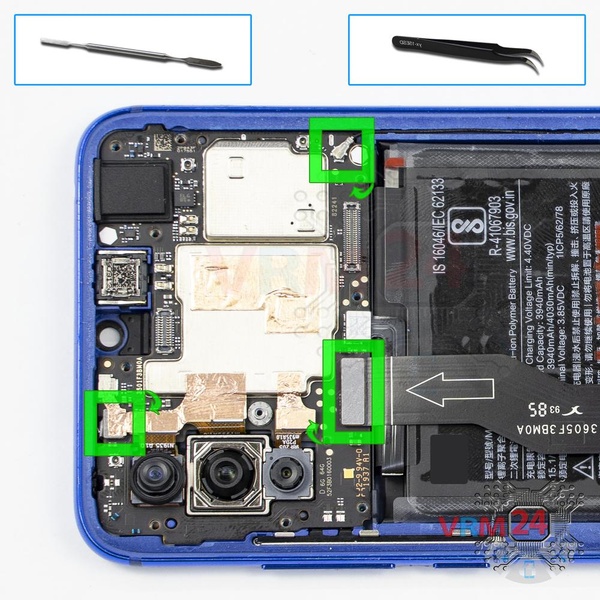

Soulevez les connecteurs du câble du module d'affichage, du câble du capteur et du câble coaxial.

⚠️ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

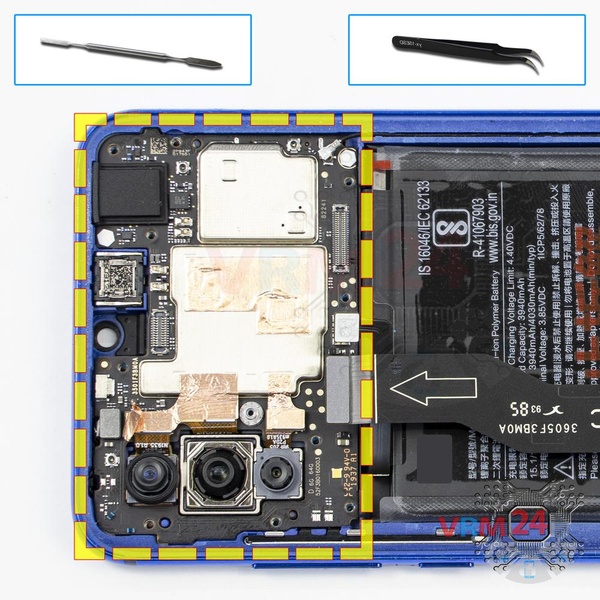

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

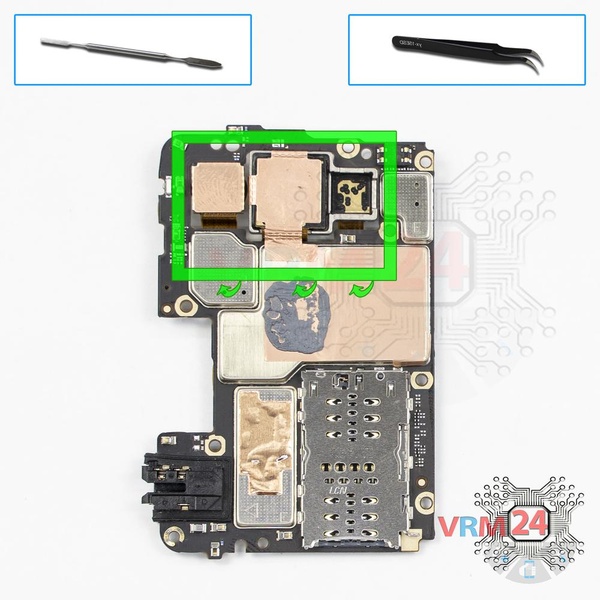

Déconnectez les connecteurs de la carte mère et retirez l'ensemble des trois caméras arrière.
