Démontage/Réparation de l'appareil mobile Xiaomi Mi Note (Xiaomi Mi Note) avec la description de chaque étape et l'ensemble d'outils requis.

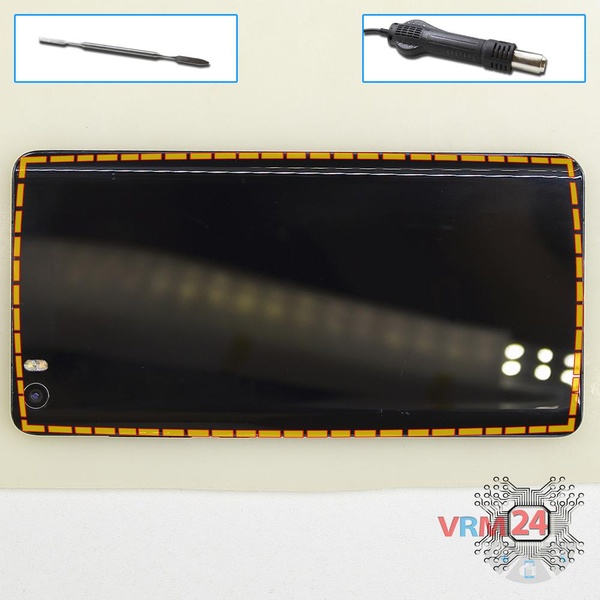

À l'aide d'un spudger ou d'un pick en plastique, détachez délicatement, sur le pourtour, les clips de la coque arrière, et retirez-la.

N'insérez pas l'outil profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠️ Soyez prudent lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Un câble fin et des boutons fragiles sont faciles à endommager.

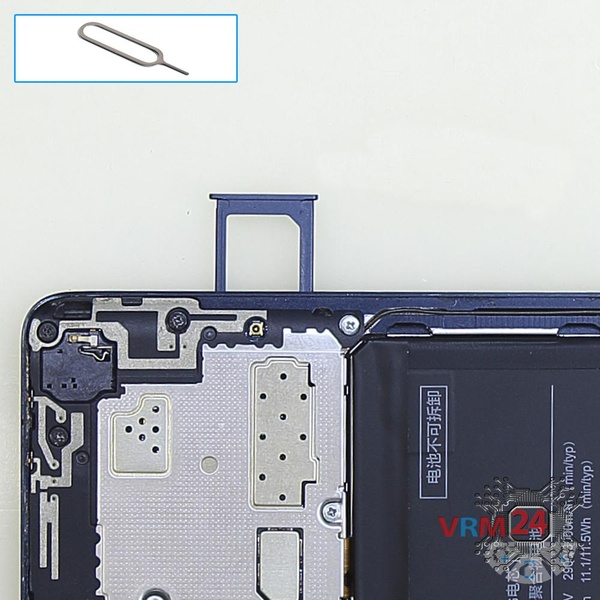

Utilisez l'outil d'éjection (aussi appelé aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir de carte SIM.

⚠️ Faites attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

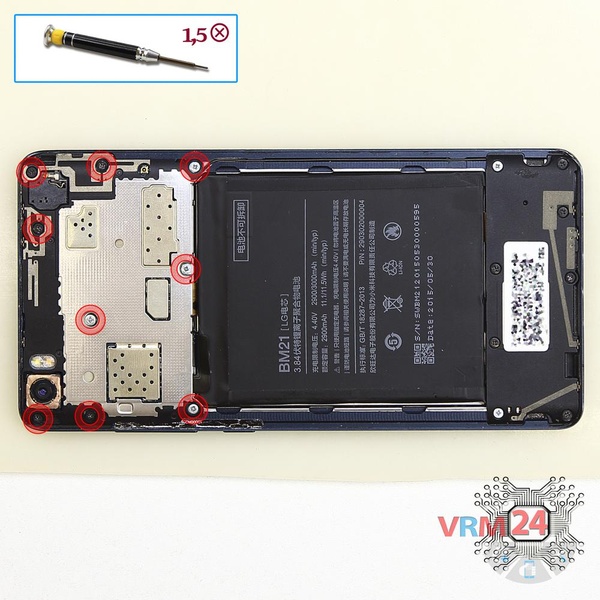

À l'aide d'un tournevis (Philips 1.5 mm PH #000), dévissez les neuf vis.

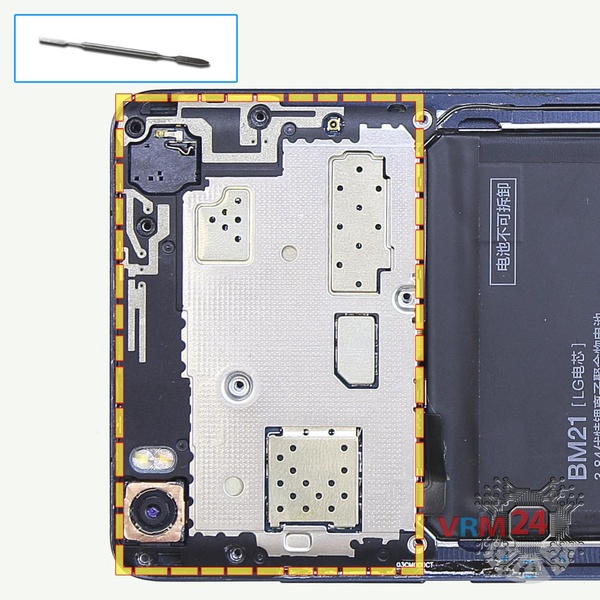

Faites levier sur les bords. Déplacez un outil d'ouverture le long du bord pour détacher les clips et retirez le couvercle avec les pads d'antenne et les pistes.

ℹ️ Essayez de soulever le couvercle par les bords et de ne rien pousser entre eux pour ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur la carte de circuit imprimé.

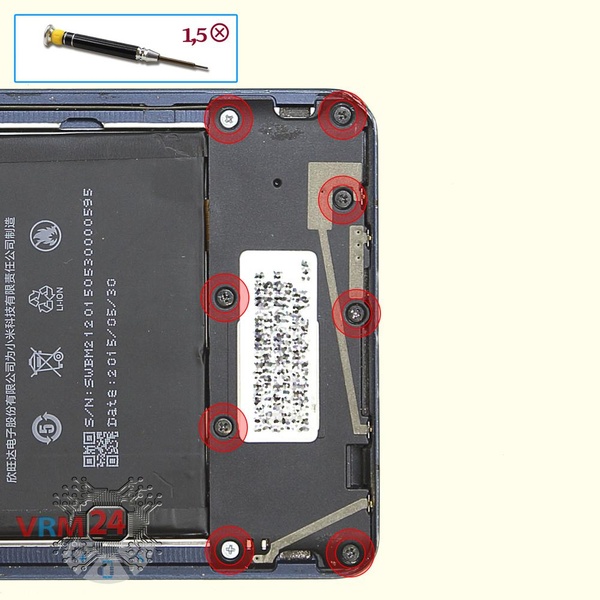

À l'aide d'un tournevis (Philips 1.5 mm PH #000), dévissez les huit vis.

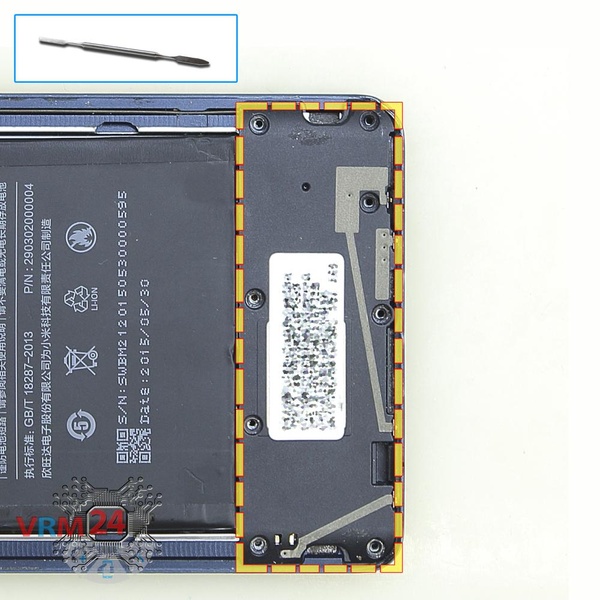

Faites levier sur le bord et retirez l'ensemble haut-parleur avec les pistes d'antenne.

Déconnectez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Xiaomi Mi Note possède une batterie BM21 d'une capacité de 3000 mAh (aussi appelée batterie rechargeable).

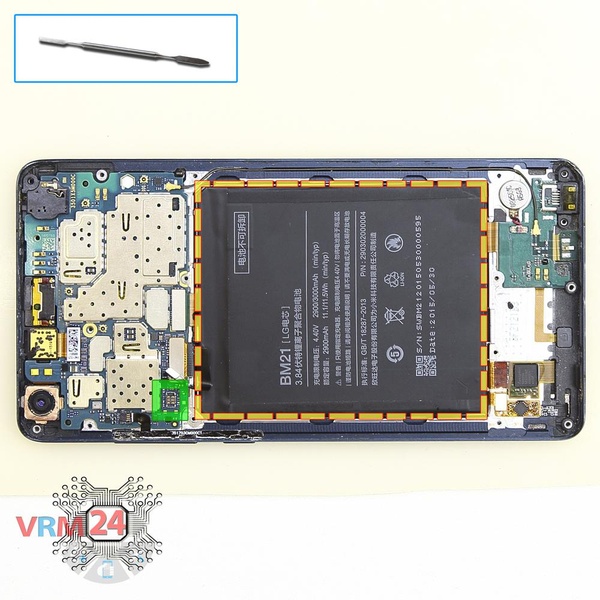

Retirez la batterie avec une extrême prudence car elle est collée de l'intérieur par le fabricant.

De plus, nous devons nous souvenir ou vérifier à l'avance l'emplacement des câbles plats sous la batterie, afin de ne pas les endommager.

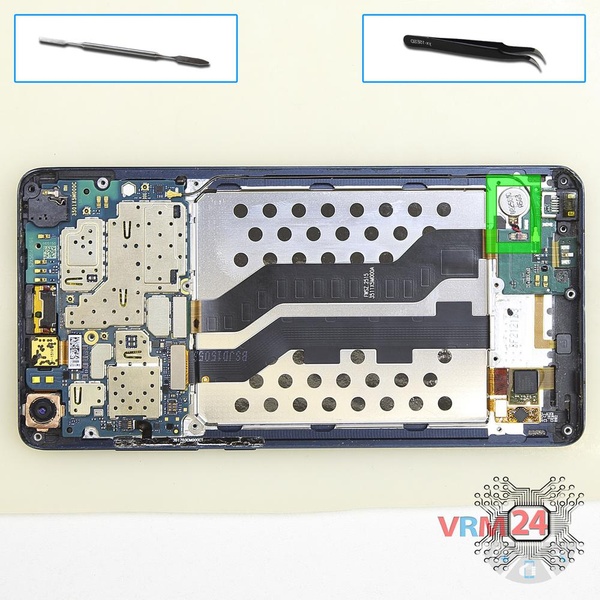

Déconnectez le connecteur. Faites levier en bas et retirez le moteur de vibration.

⚠️ Faites attention ! Le moteur de vibration est légèrement collé avec de l'adhésif.

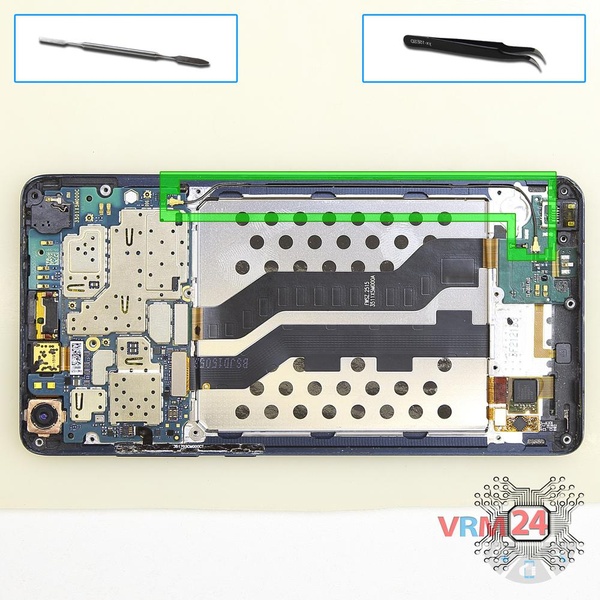

Déconnectez les connecteurs et détachez le câble coaxial.

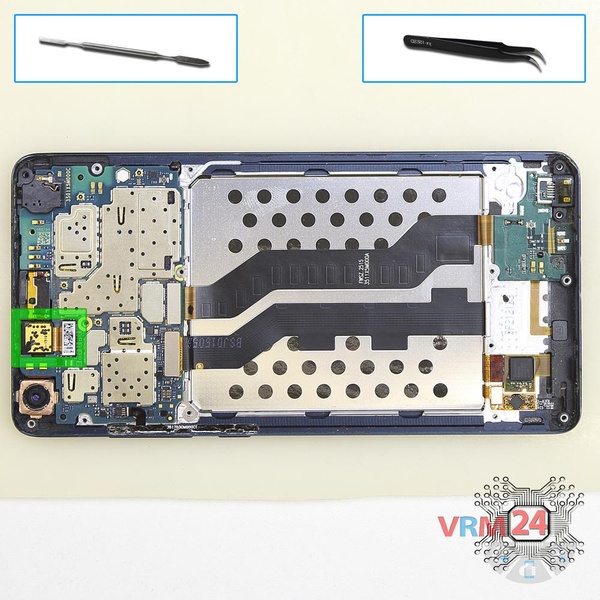

Faites levier sur le connecteur et retirez la caméra frontale (selfie).

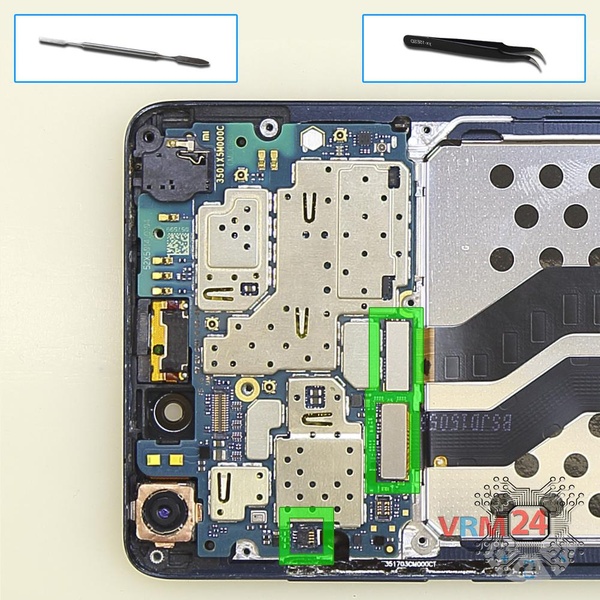

Soulevez les connecteurs du câble des boutons latéraux, du câble du module d'affichage, du câble inter-cartes.

⚠️ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

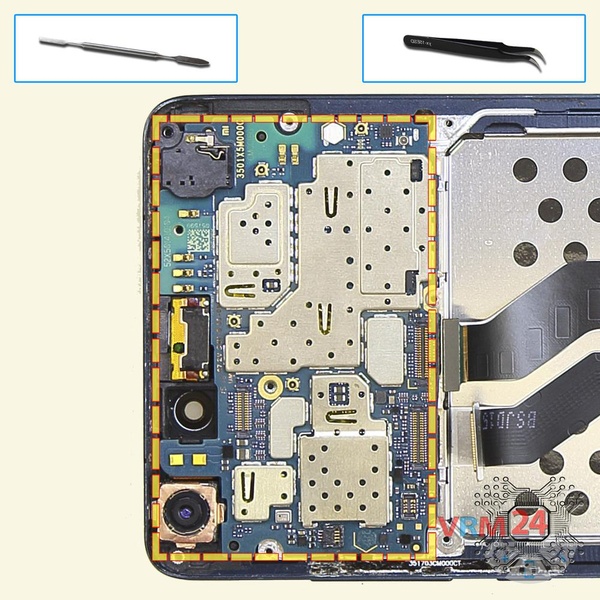

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

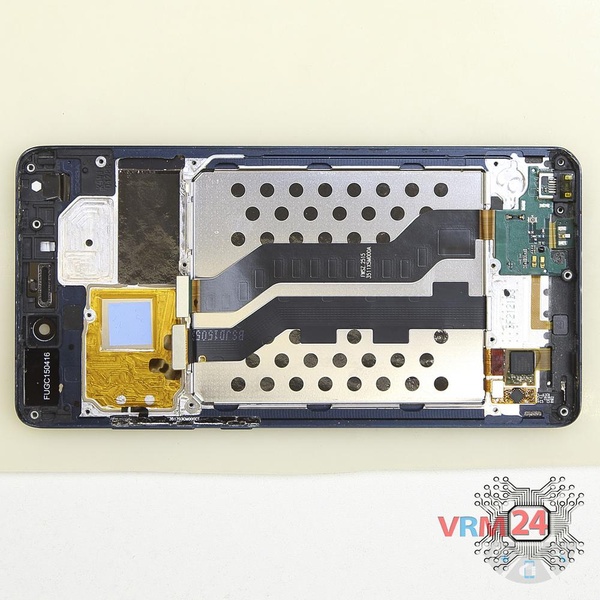

ℹ️ Dans le cadre d'affichage, il reste : la carte fille.
