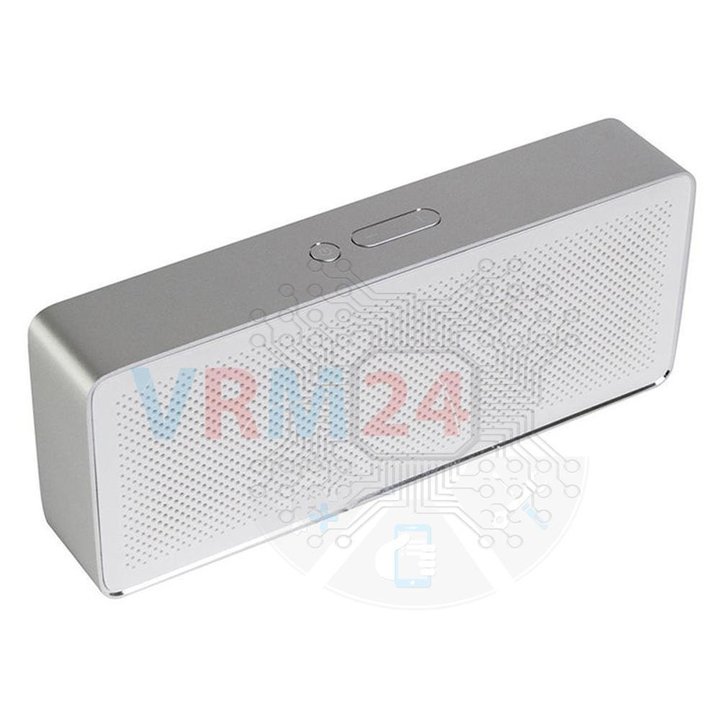

Démontage/Réparation de l'appareil mobile Xiaomi Mi Square Box Bluetooth Speaker 2 (Xiaomi Mi Square Box Bluetooth Speaker 2 XMYX03YM) avec la description de chaque étape et l'ensemble d'outils requis.

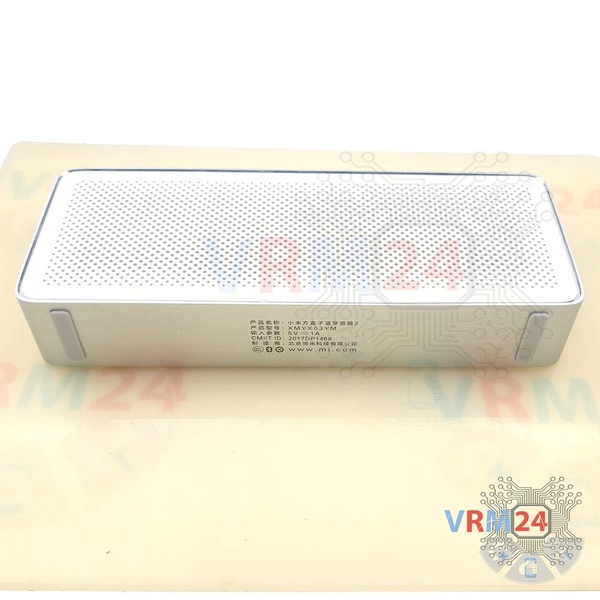

⚠ Avant le démontage, n'oubliez pas d'éteindre votre appareil.

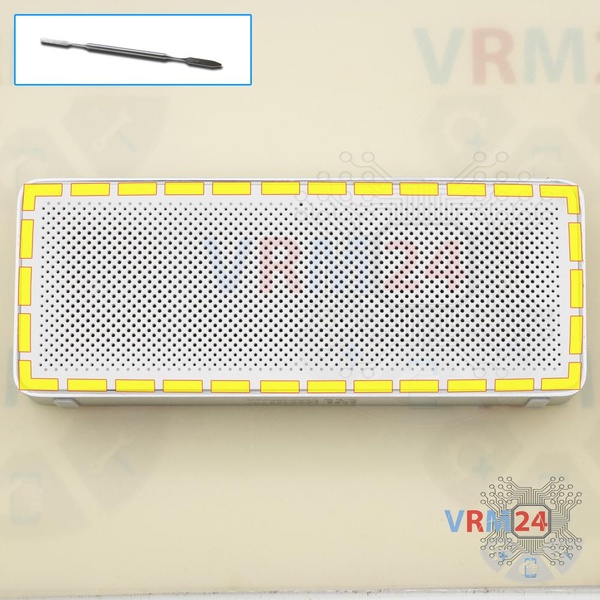

Ouvrez le capot avec précaution.

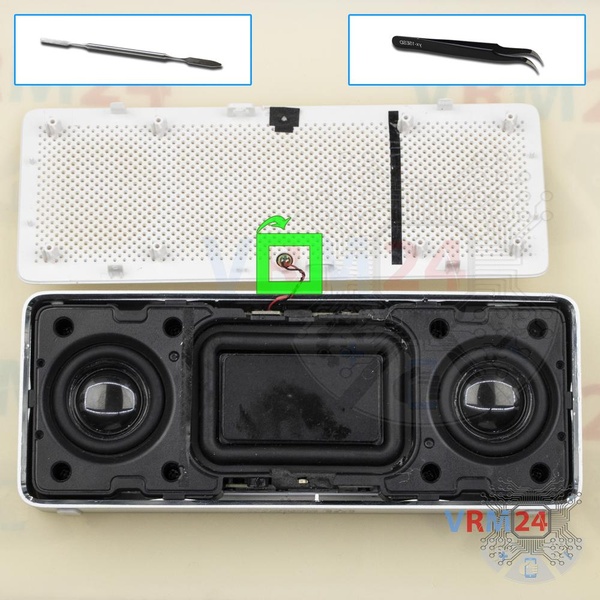

⚠ Attention ! Le microphone se trouve sur le capot, à l'intérieur.

Retirez le microphone. Le microphone n'est pas collé et est maintenu par un coussinet souple.

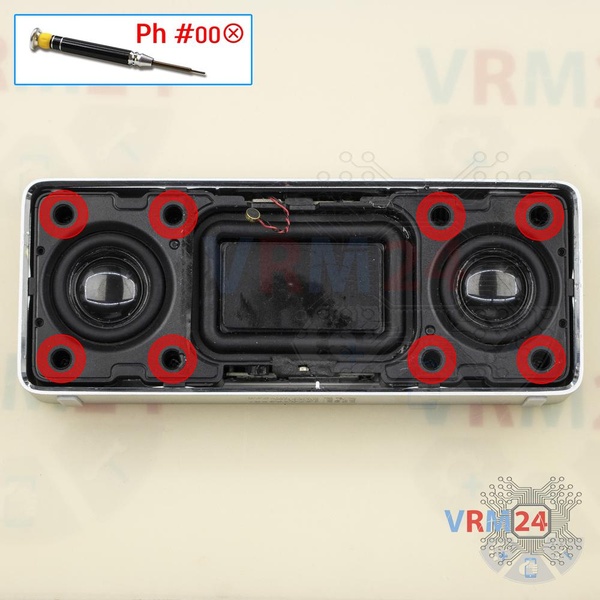

À l'aide d'un tournevis (Phillips 2.5 mm PH00), dévissez 8 vis.

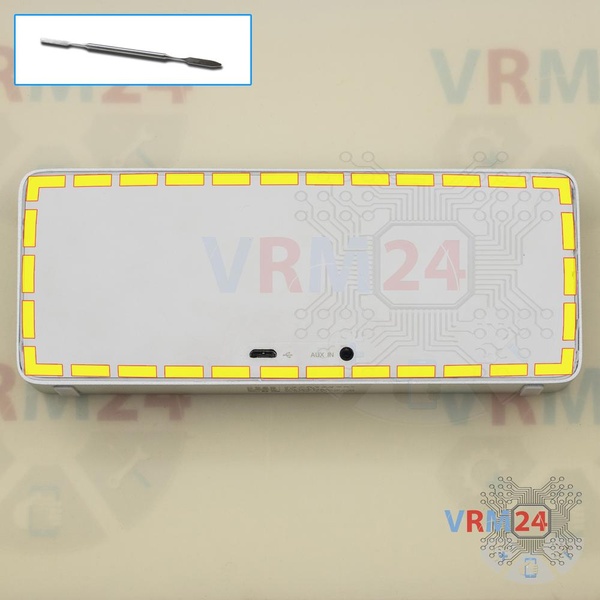

Ouvrez le capot avec précaution.

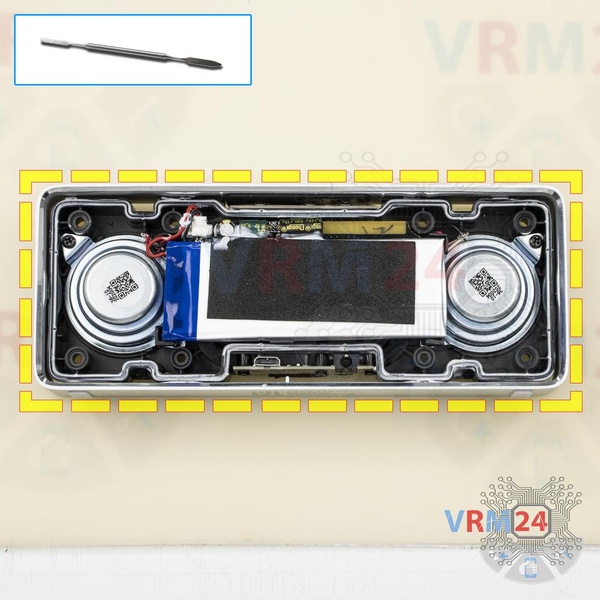

Ouvrez la coque intermédiaire.

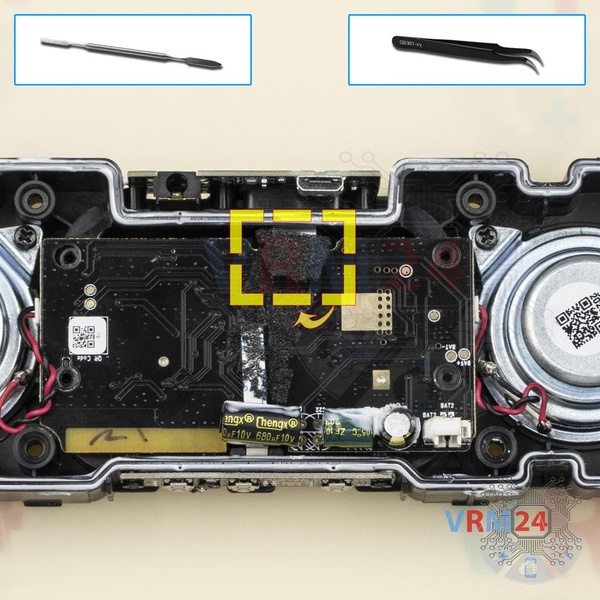

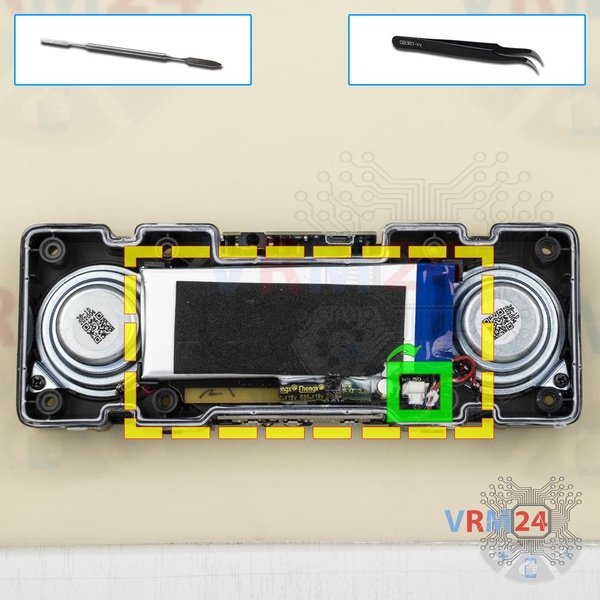

Déconnectez le connecteur et retirez la batterie.

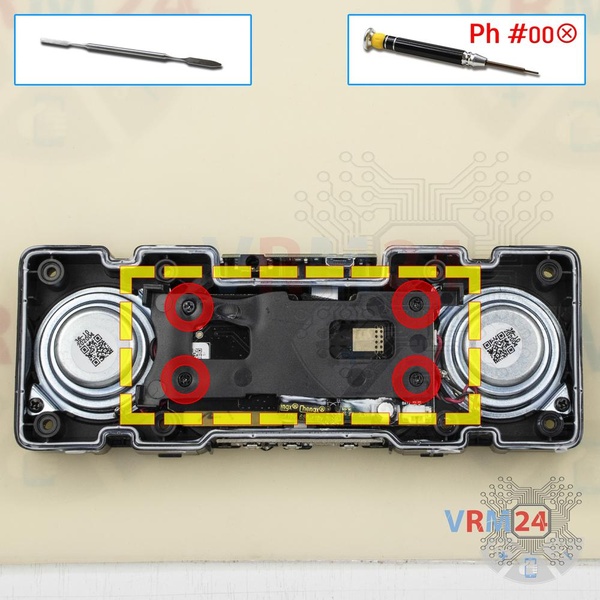

À l'aide d'un tournevis (Phillips 2.5 mm PH00), dévissez quatre vis et retirez le cadre fixant la carte mère.

ℹ️ Veillez à noter l'emplacement des vis avant le démontage. Lors du remontage de l'appareil, visser une vis au mauvais endroit peut endommager l'appareil ou l'une de ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

Retirez avec précaution le câble inter-cartes du connecteur et retournez la carte mère.

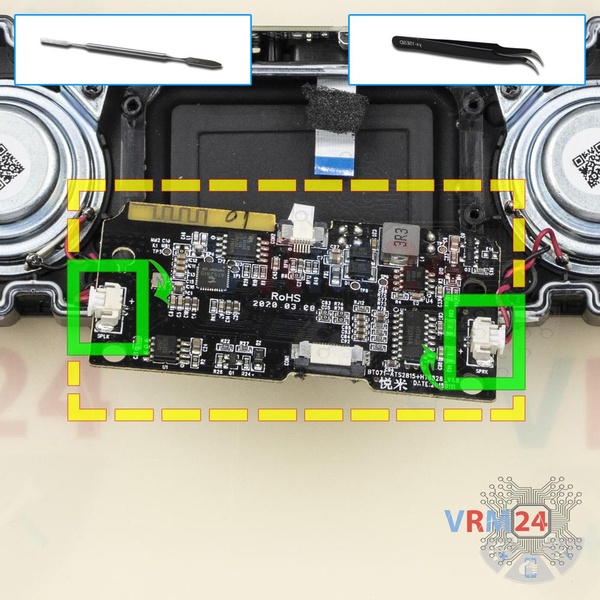

Déconnectez les connecteurs des fils des haut-parleurs et un connecteur de câble inter-cartes.

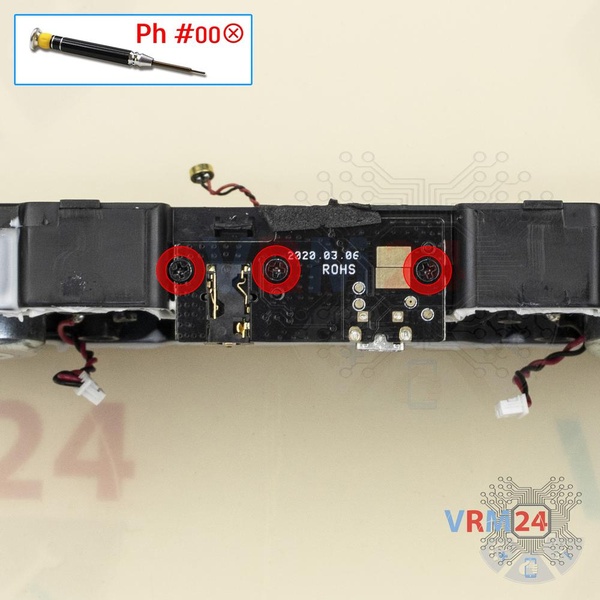

À l'aide d'un tournevis (Phillips 2.5 mm PH00), dévissez trois vis fixant la sous-carte.

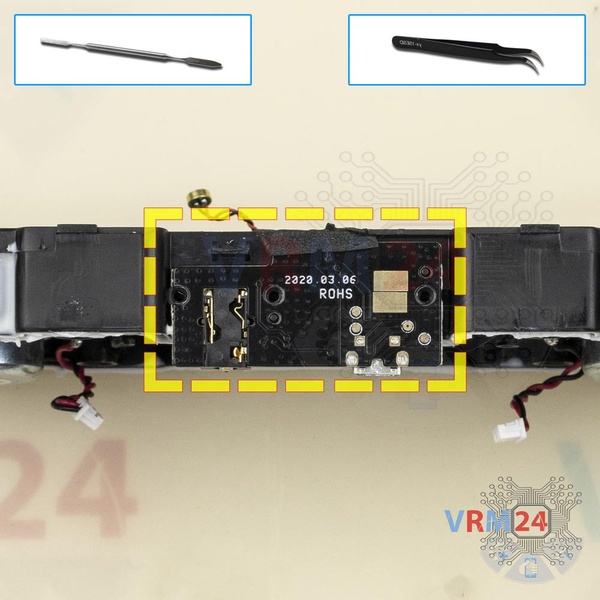

Retirez la sous-carte avec une prise jack casque et un port de charge.

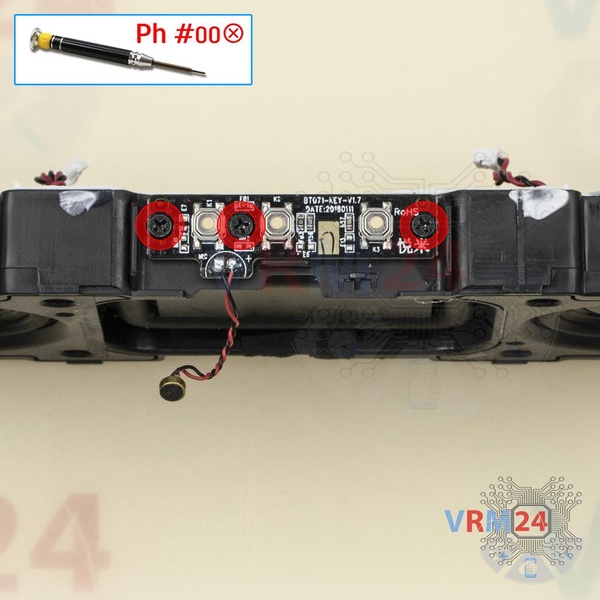

À l'aide d'un tournevis (Phillips 2.5 mm PH00), dévissez trois vis fixant la petite carte.

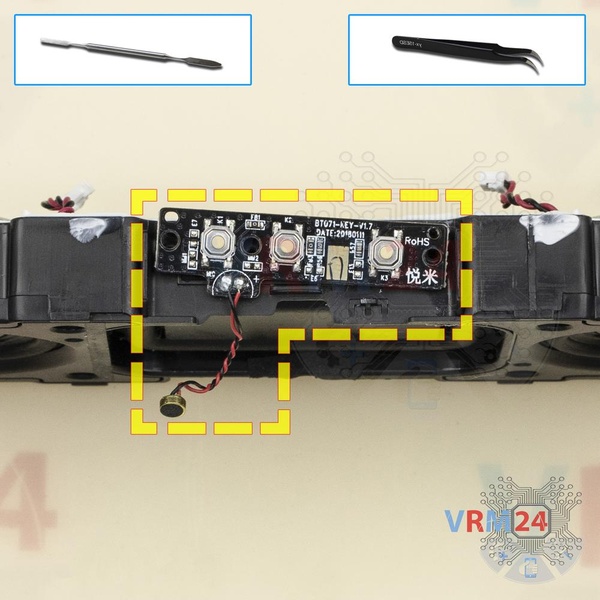

Retirez la petite carte avec un microphone et des boutons.

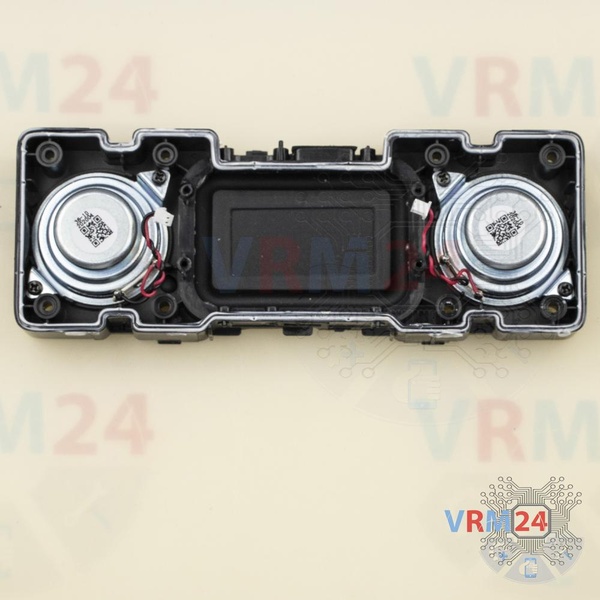

Il n'y a aucun problème à retirer deux haut-parleurs. Utilisez un tournevis Phillips 2.5 mm PH00 pour dévisser quatre vis, deux sur chacun.
