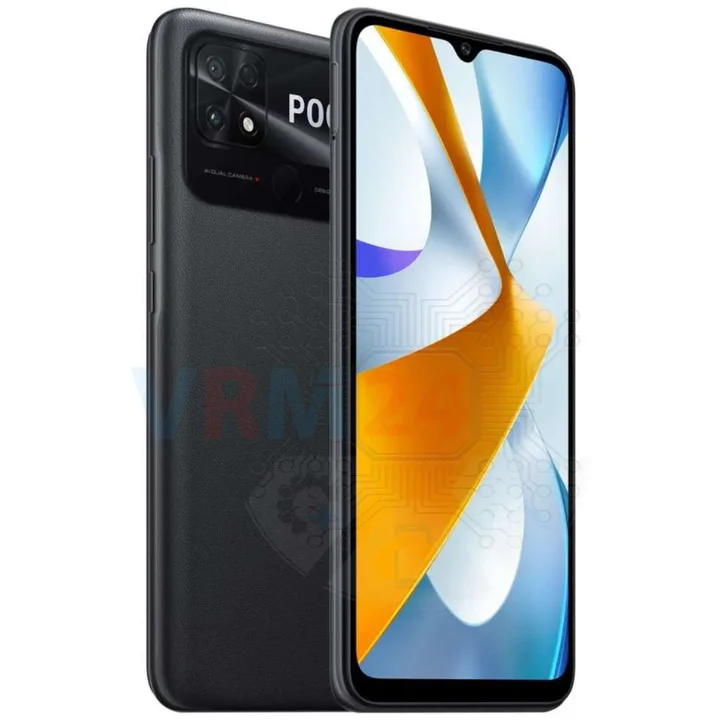

Démontage/Réparation de l'appareil mobile Xiaomi POCO C40 (Xiaomi POCO C40 220333OPG) avec la description de chaque étape et l'ensemble d'outils requis.

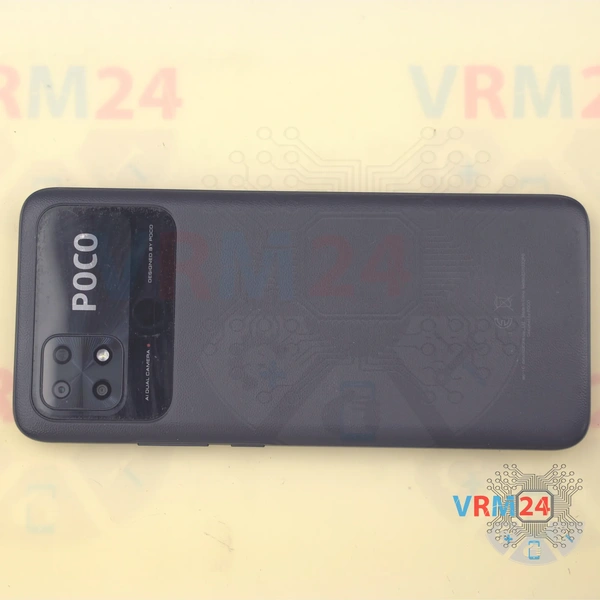

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

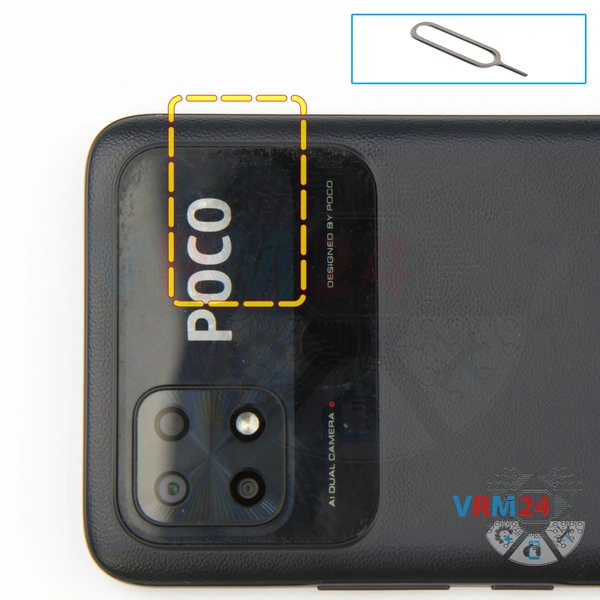

Au tout début, nous devons retirer le tiroir de carte. Pour cela, nous prenons un outil spécial, l'insérons dans le trou et poussons le tiroir combiné pour cartes SIM et cartes mémoire.

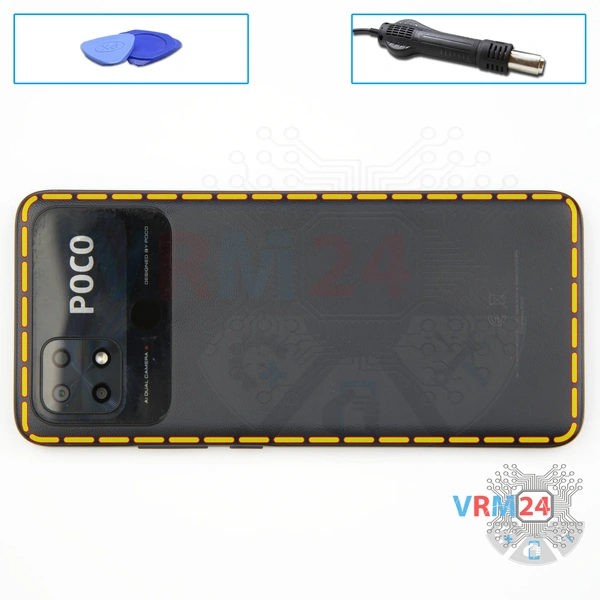

Ensuite, nous passons au retrait de la coque arrière.

D'abord, nous utilisons un film plastique fin, l'insérons dans l'espace entre la coque arrière et le cadre de l'écran et détachons soigneusement quelques clips.

Après cela, nous pouvons utiliser un outil plus épais. Nous passons l'outil le long du bord pour détacher la coque arrière.

Nous devons toujours être prudents sur les coins, car là la coque est maintenue particulièrement serrée.

Et nous devons également être prudents autour des boutons latéraux, car ils sont physiquement situés là.

⚠️ Cette coque peut être collée sur le côté, parfois il est nécessaire de chauffer un peu les côtés avec un pistolet thermique.

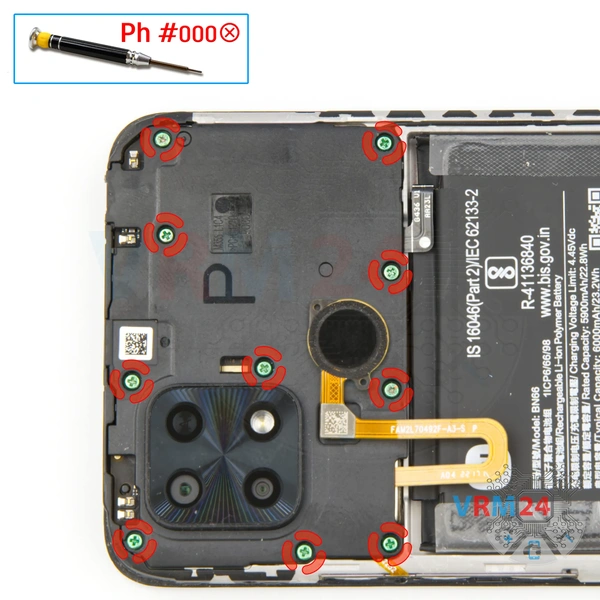

Après cela, nous devons dévisser les dix vis sur le dessus, nous utilisons un tournevis Phillips 1.5mm ou #000.

Si les vis ne sortent pas bien, nous pouvons en plus utiliser un magnétiseur.

Si les vis se coincent, nous pouvons utiliser une pince à épiler pour retirer soigneusement les vis.

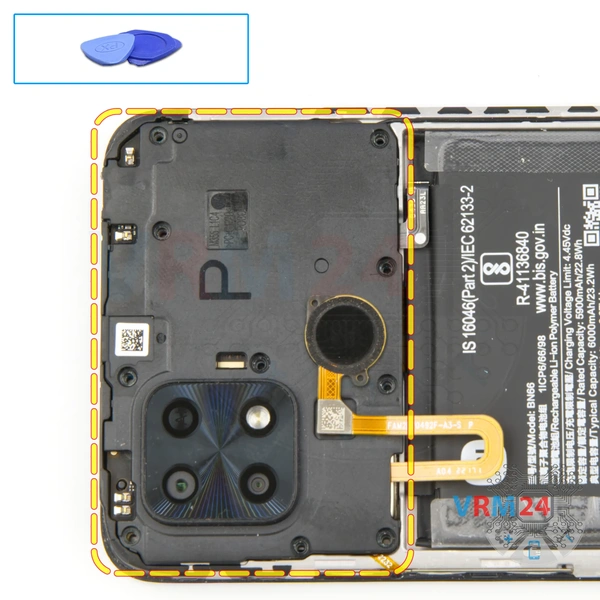

Et nous passons au détachement du cache. Nous devons être prudents pour ne pas endommager le câble du capteur d'empreintes digitales.

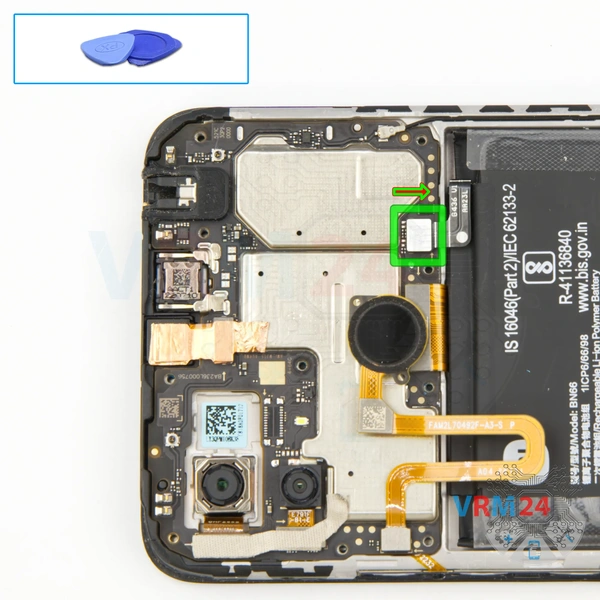

Déconnectez le connecteur de la batterie dès que possible. Utilisez un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Xiaomi POCO C40 220333OPG possède une batterie BN66 d'une capacité de 6000 mAh (également appelée batterie rechargeable).

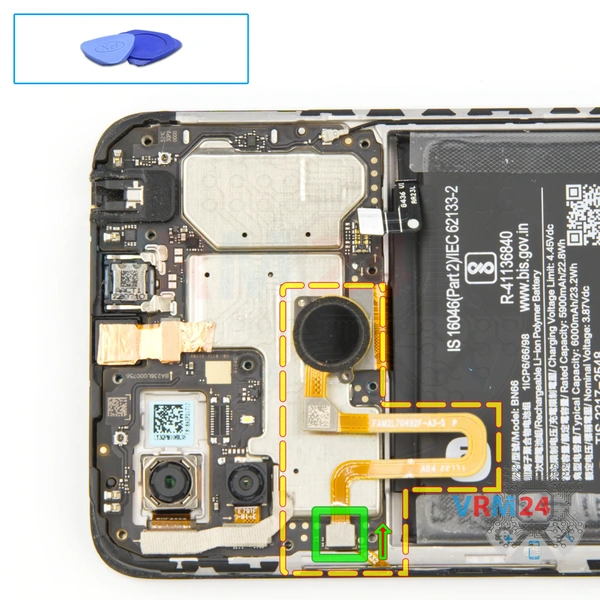

Nous débranchons le connecteur et retirons le câble du capteur d'empreintes digitales.

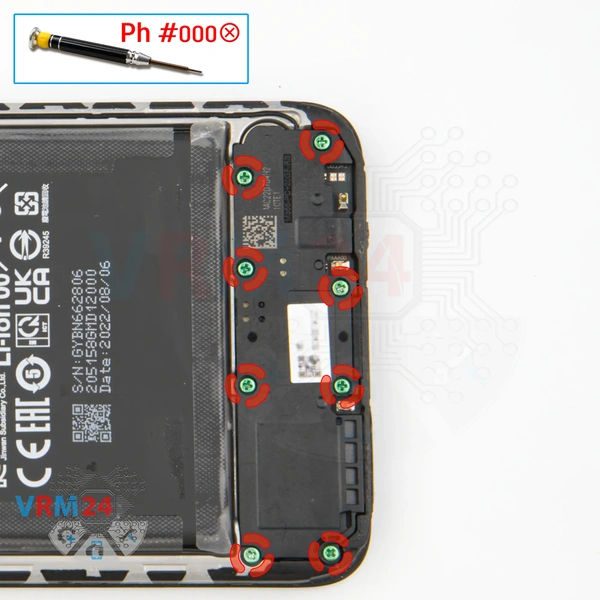

Ensuite, nous passons au dévissage des huit vis en bas, pour cela nous utilisons le même tournevis cruciforme.

Il semble que toutes les vis soient identiques, mais nous recommandons tout de même de les placer dans un certain ordre, par précaution.

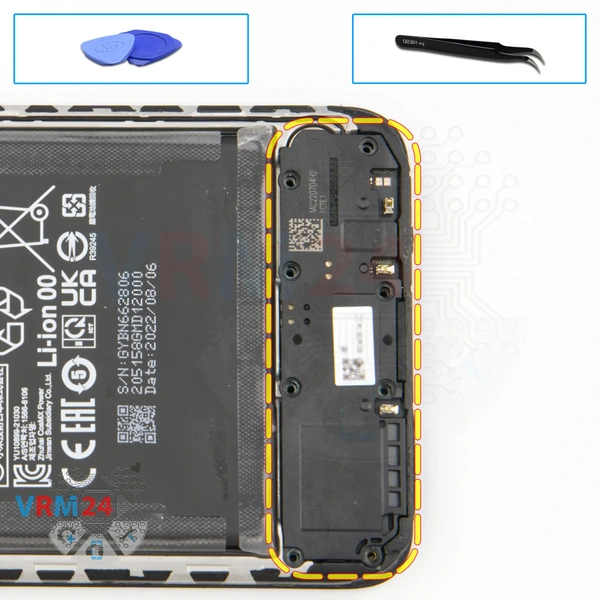

Et nous pouvons détacher la coque arrière avec le haut-parleur.

Trouvez l'endroit approprié et pratique pour faire levier sur la coque arrière. Accrochez délicatement la coque, soulevez et retirez-la.

Le haut-parleur se trouve à l'intérieur de la coque arrière.

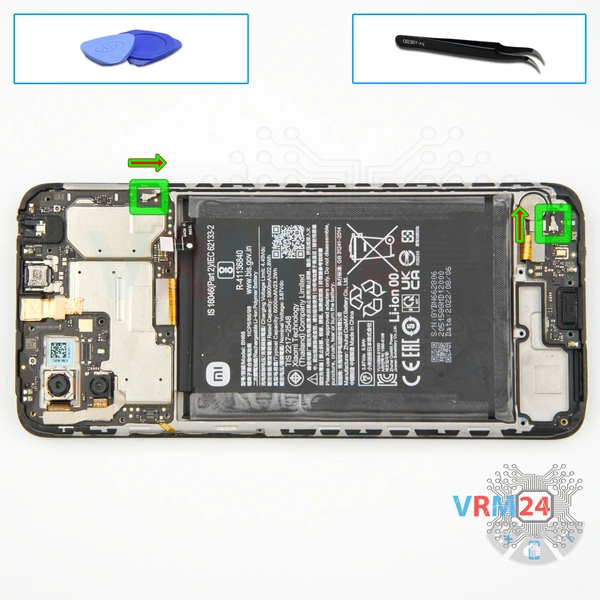

Nous débranchons les connecteurs sur les deux cartes et retirons le câble coaxial.

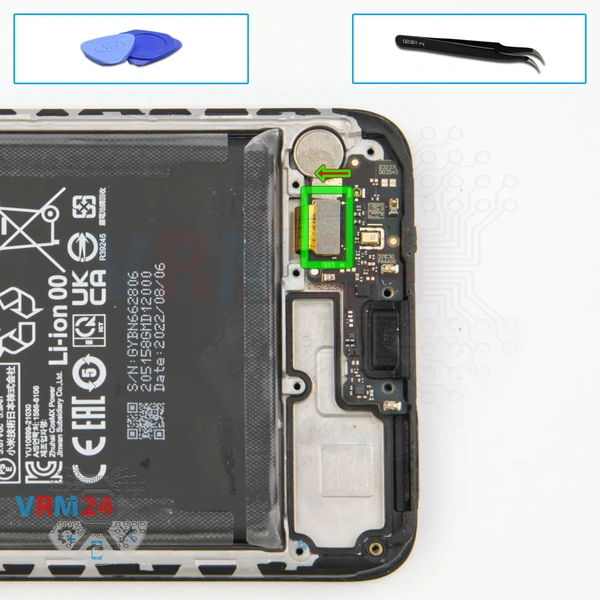

Nous débranchons le câble inter-cartes sur la carte secondaire.

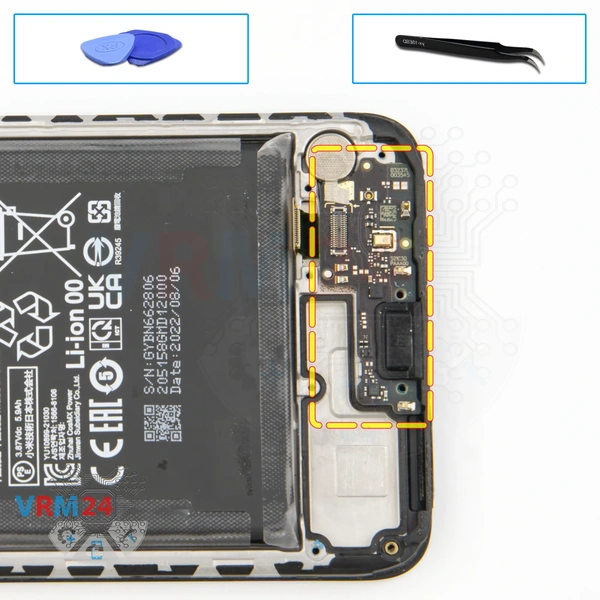

Et nous passons au retrait de la carte secondaire.

D'abord, nous devons décoller la feuille de dissipation thermique qui est collée sur la carte secondaire et le moteur de vibration.

Sur la carte secondaire se trouvent le port de charge, le microphone et d'autres éléments au dos.

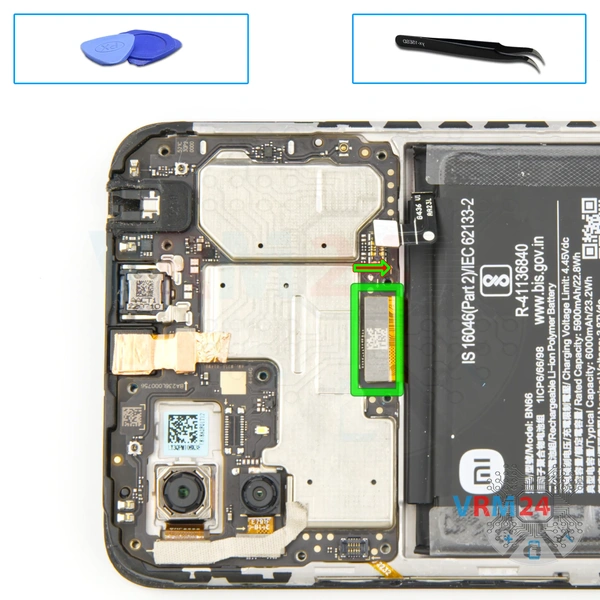

Nous débranchons le connecteur du câble inter-cartes vers l'écran sur la carte mère.

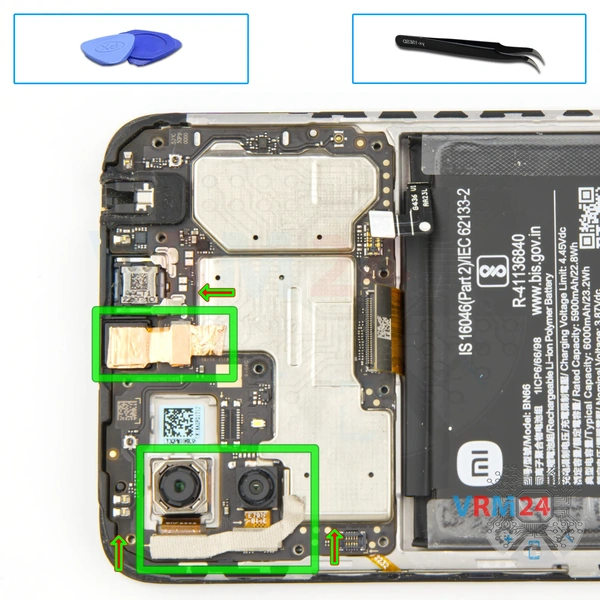

Et nous passons au retrait des caméras.

D'abord, nous devons décoller la feuille de dissipation thermique et détacher la caméra frontale.

Ensuite, nous détachons les deux caméras arrière. Il est préférable de tenir les caméras pour qu'elles ne tombent pas et n'endommagent pas les lentilles.

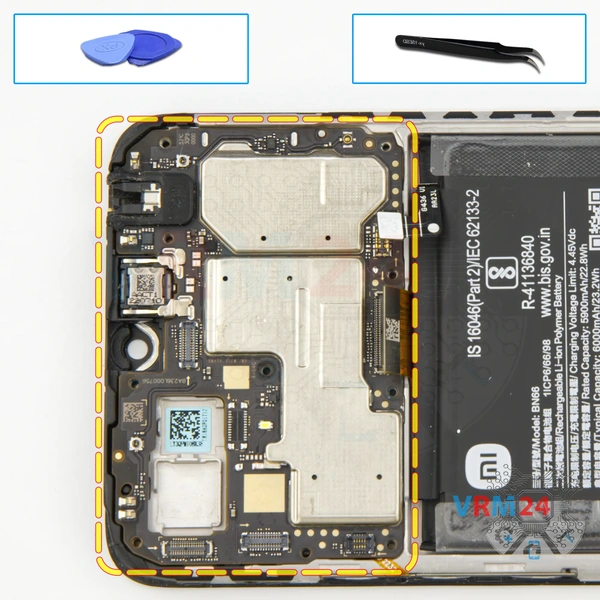

Maintenant, nous pouvons détacher la carte mère. Trouvez le bon endroit pour faire levier, soulevez et retirez la carte mère.

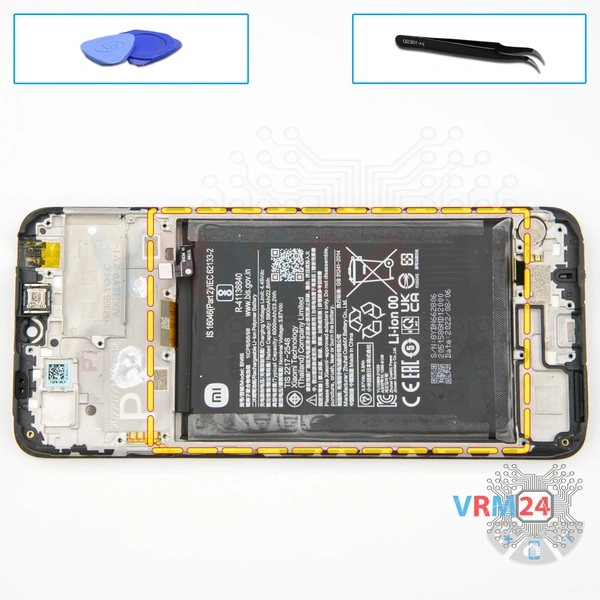

Enfin, nous passons au détachement de la batterie.

Dans notre cas, la batterie est collée avec du mastic d'étanchéité, au lieu de l'adhésif d'origine. La batterie a été préalablement séparée ou changée.

Nous commençons par utiliser un film plastique fin, en passant soigneusement sur le bord pour couper l'adhésif.

Ensuite, nous pouvons essayer de faire levier sur la batterie et voir à quel point elle tient.

Il est vraiment important de ne pas forcer, sinon nous pouvons endommager la coque de la batterie ou le câble sous la batterie au milieu. Soulevez soigneusement la batterie et utilisez le film plastique pour couper la couche d'adhésif.

Ensuite, tenez la batterie et glissez l'outil derrière le câble de l'écran et coupez l'adhésif de l'autre côté. Le mastic d'étanchéité est appliqué de manière inégale en petites gouttes, il n'est donc pas difficile de le couper. Quoi qu'il en soit, nous devons être extrêmement prudents pour ne pas endommager le câble.

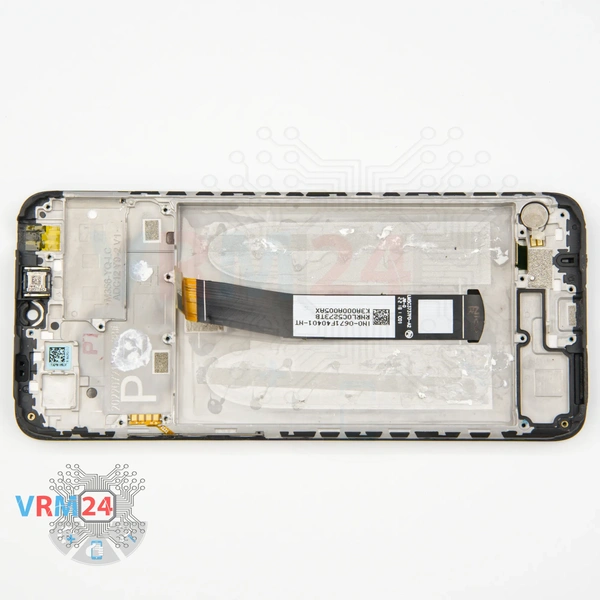

ℹ️ Dans le cadre d'écran sont restés : le haut-parleur d'écoute, le moteur de vibration.
