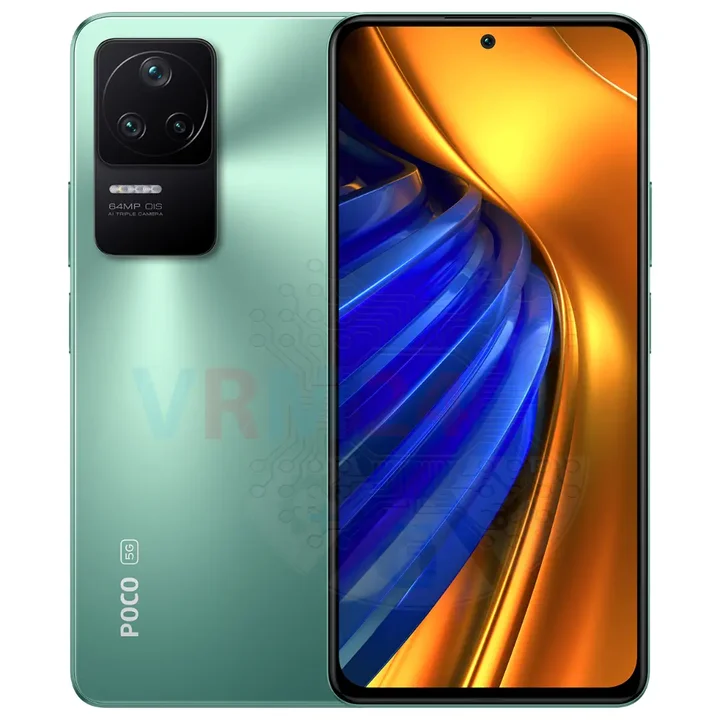

Démontage/Réparation de l'appareil mobile Xiaomi POCO F4 (Xiaomi POCO F4 22021211RG) avec la description de chaque étape et l'ensemble d'outils requis.

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

Tout d'abord, nous devons retirer le tiroir de carte.

Pour ce faire, nous utilisons un outil spécial, l'insérons dans le trou et poussons soigneusement le tiroir de carte. Si le tiroir ne sort pas bien, nous pouvons en plus utiliser une pince à épiler.

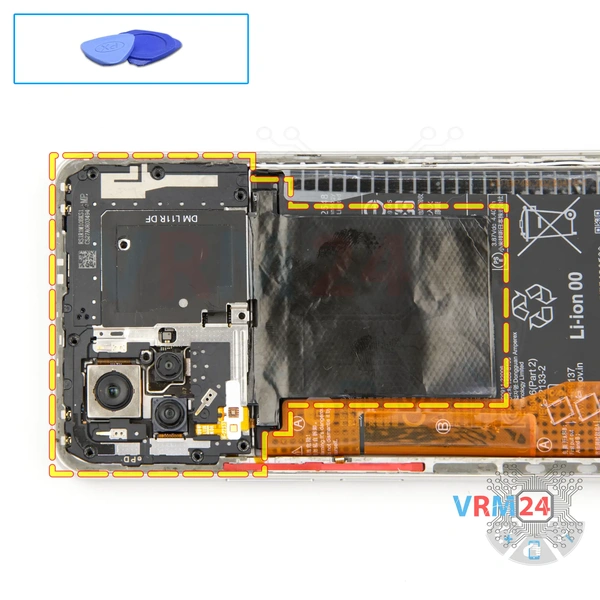

Nous devons chauffer la surface de la coque arrière à une température d'environ 70 degrés Celsius ou 160 F. Pour cela, nous pouvons utiliser un tapis chauffant ou un sèche-cheveux.

Et après 5 à 7 minutes, nous pouvons passer au détachement de la coque arrière. Pour cela, nous utilisons un film plastique fin.

Nous l'insérons soigneusement dans l'espace entre la coque arrière et la coque intermédiaire et le faisons glisser, en coupant la base adhésive.

Comme toujours, nous devons être prudents dans la zone de la caméra pour ne pas endommager accidentellement les lentilles.

Sur la coque arrière, nous avons seulement le joint présenté.

Après cela, nous devons dévisser les neuf vis en haut, pour cela nous utilisons un tournevis Phillips 1.5mm ou Philips #000.

Si les vis sont difficiles à retirer, nous pouvons en plus utiliser un magnétiseur.

Si les vis ne sortent pas bien, nous pouvons en plus utiliser une pince à épiler.

Il est préférable de placer les vis sur une surface spéciale dans un certain ordre afin que rien ne puisse être mélangé lors du remontage.

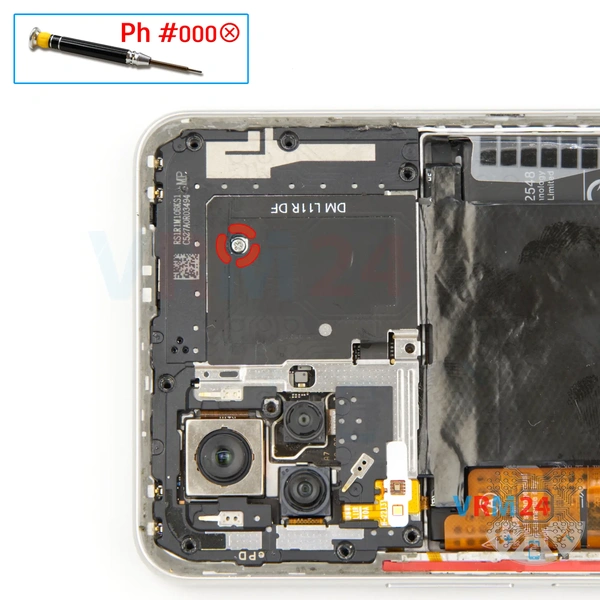

À l'aide d'un tournevis Phillips 1.5 mm (PH #000), dévissez une vis argentée.

Ensuite, nous passons au détachement de la coque supérieure, la coque qui cache la carte mère.

Nous utilisons une pince à épiler avec embouts céramiques, principalement pour éviter de court-circuiter quoi que ce soit sur la carte mère.

Comme toujours, nous trouvons le bon endroit où nous pouvons doucement accrocher et soulever la coque.

Nous devons déconnecter deux connecteurs de batterie avec un outil non métallique.

ℹ️ Le modèle Xiaomi Poco F4 22021211RG a une batterie BP49 d'une capacité de 4500 mAh (également appelée batterie rechargeable).

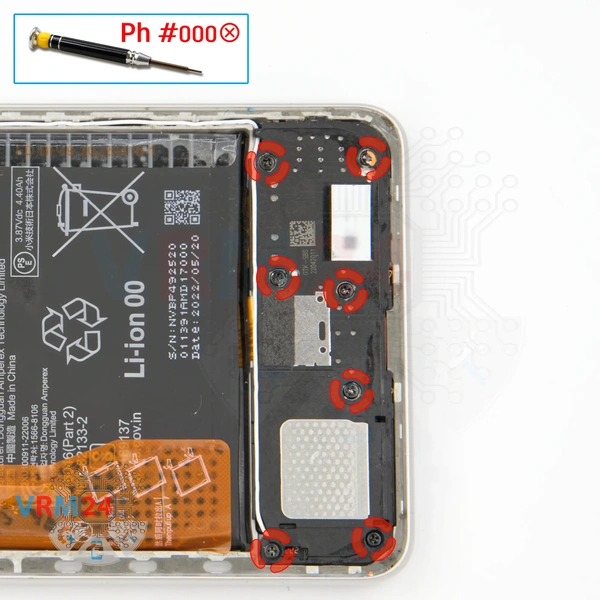

Et nous procédons au dévissage des sept vis en bas. Pour cela, nous utilisons également un tournevis Phillips 1.5 mm ou Philips #000.

Il est également préférable de placer les vis dans un ordre spécifique juste au cas où.

Et après avoir retiré les vis, nous devons détacher la coque en bas.

Cependant, nous devons trouver le bon endroit où nous pouvons faire levier et soulever la coque.

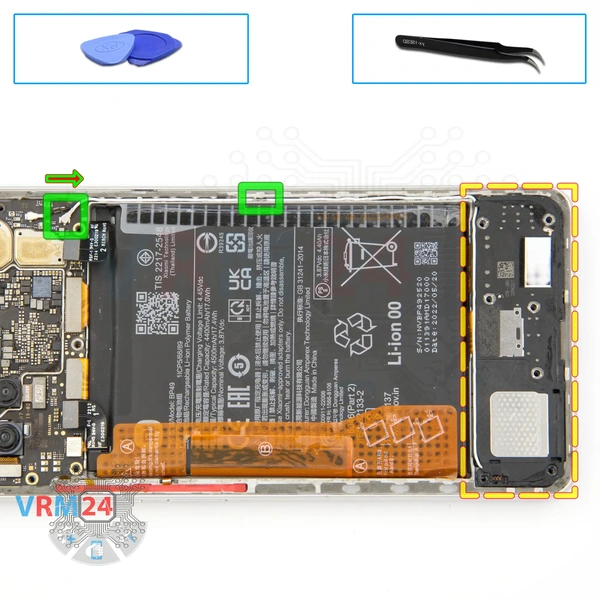

Accrochez et soulevez soigneusement la coque, mais nous ne pouvons pas retirer la coque avec le haut-parleur, car sur la coque nous avons une petite carte antenne et le câble coaxial est connecté à cette petite carte. Et il est plus facile pour nous de détacher le câble coaxial que de retirer la petite carte.

Donc, nous déconnectons le connecteur du câble coaxial sur la carte mère. Nous libérons le câble coaxial lui-même du cadre de l'écran.

Nous avons traditionnellement le câble coaxial dans un renfoncement dédié. Sur la coque, nous avons le haut-parleur, la petite carte antenne et le câble coaxial.

Après cela, nous devons déconnecter le connecteur du câble inter-cartes. Nous déconnectons le connecteur du câble d'affichage.

Nous pouvons retourner la partie du câble qui a le connecteur de carte à l'extrémité.

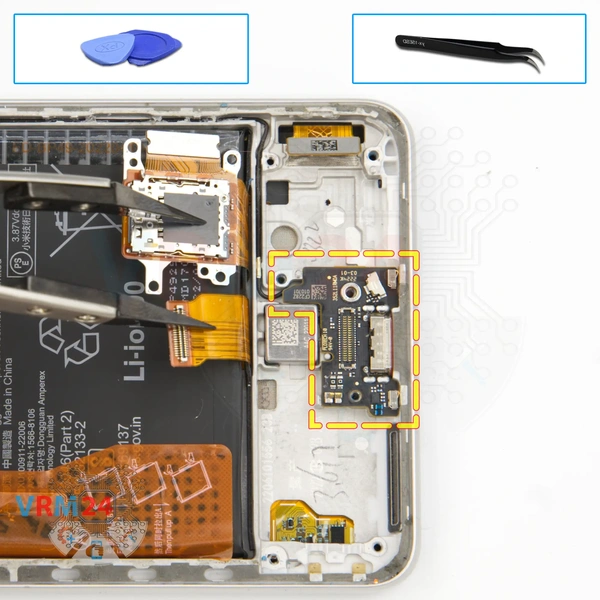

Et nous devons détacher la sous-carte. Trouvez le bon endroit où nous pouvons doucement faire levier, soulever et retourner la sous-carte.

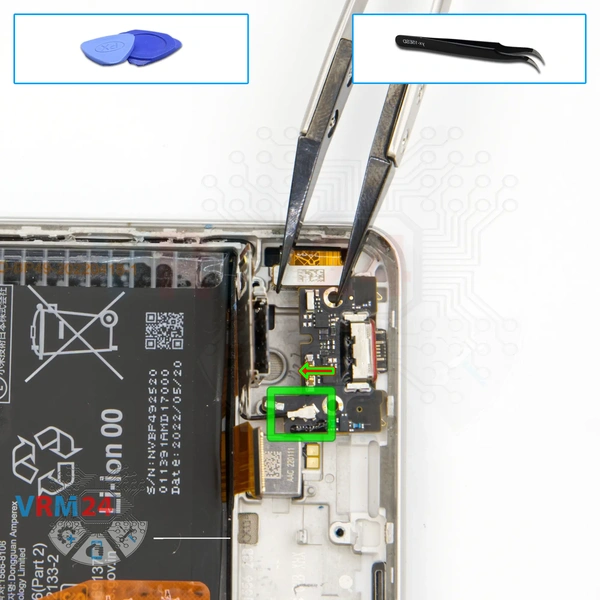

Nous devons déconnecter le connecteur du câble coaxial et retirer la sous-carte.

Sur la sous-carte, nous avons le port de chargement et le microphone au dos.

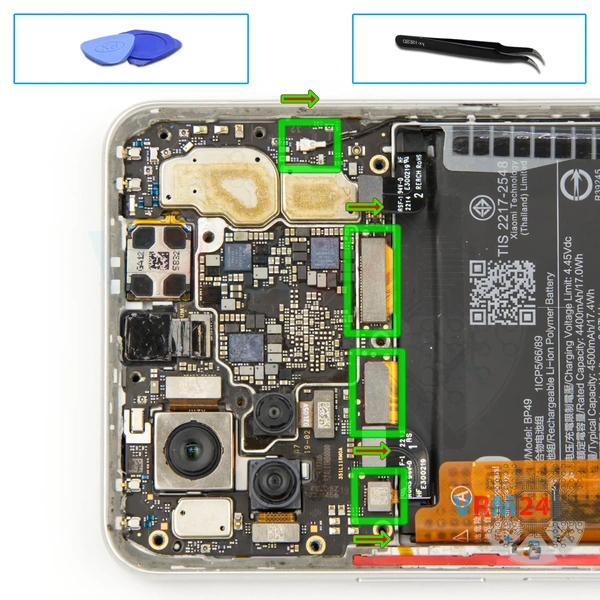

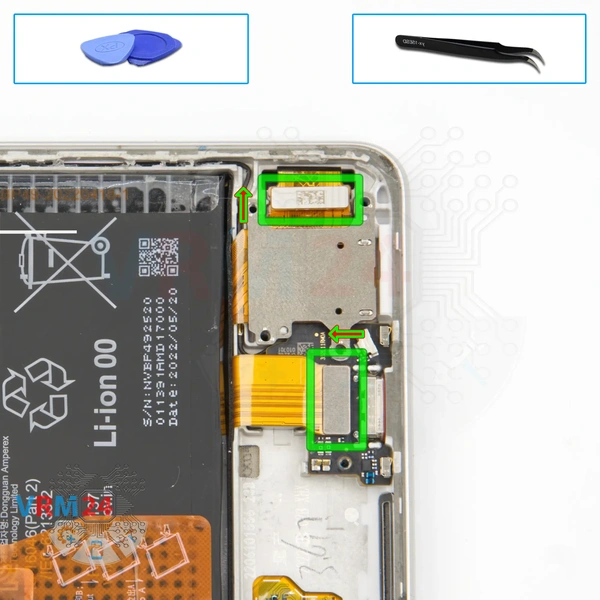

Nous déconnectons le connecteur du câble coaxial, nous déconnectons le connecteur du câble inter-cartes, nous déconnectons le deuxième connecteur du câble inter-cartes.

Nous déconnectons les connecteurs pour les boutons latéraux et le capteur d'empreintes digitales.

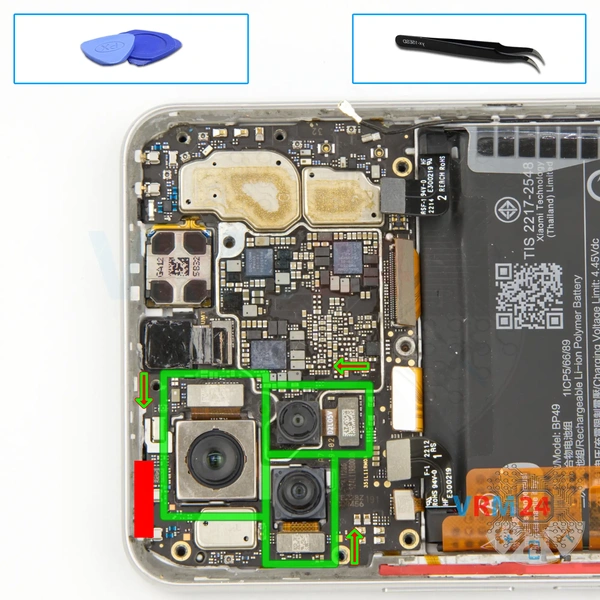

Nous déconnectons les connecteurs et retirons les caméras arrière.

⚠️ La grande caméra peut être collée au cadre de l'écran.

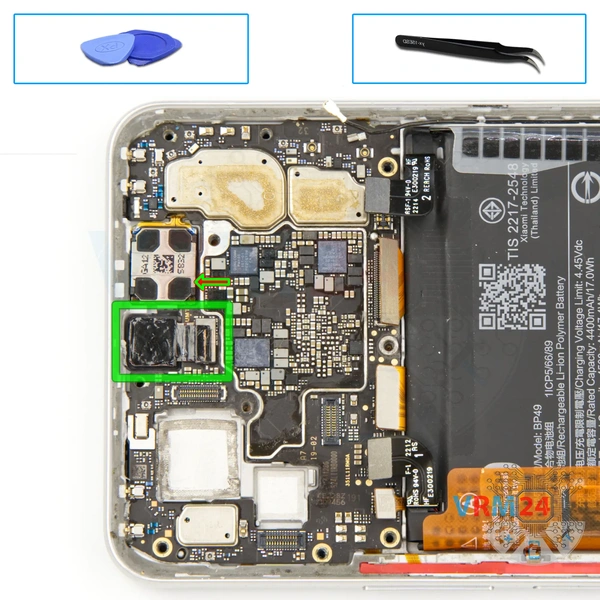

Nous pouvons déconnecter le connecteur de la caméra frontale et retirer la caméra frontale.

⚠️ La caméra frontale est collée au cadre de l'écran.

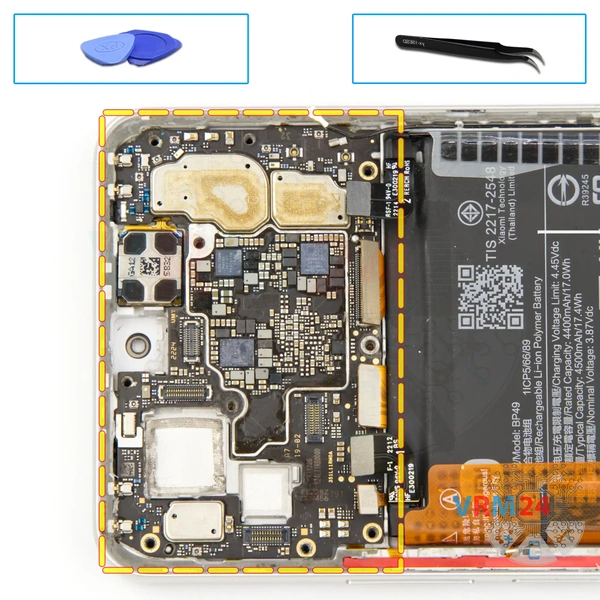

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

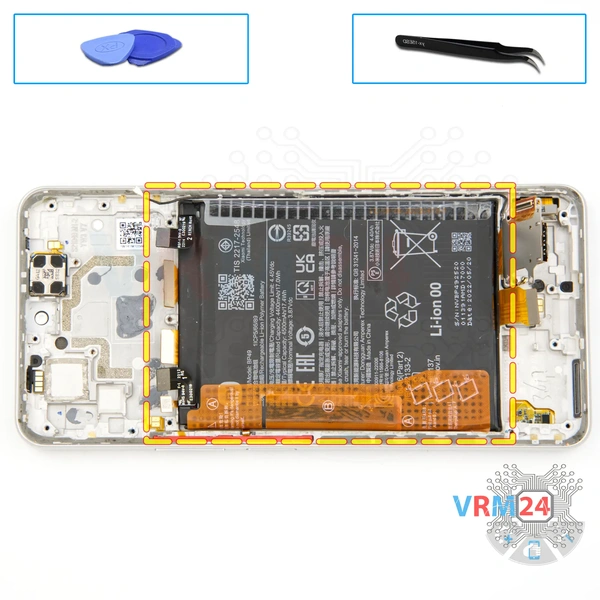

Enfin, nous passons au détachement de la batterie.

Traditionnellement pour Xiaomi, nous avons deux languettes marron avec les lettres A et B. Ensuite, nous devons lire la description, qui dit que nous devons dérouler toutes les languettes et tirer la large languette A vers le haut.

Donc, nous déroulons les languettes et tirons la large languette A vers le haut, détachant ainsi la batterie.

Nous pouvons remarquer que sous la batterie, il y a un revêtement protecteur transparent qui protège les câbles inter-cartes.

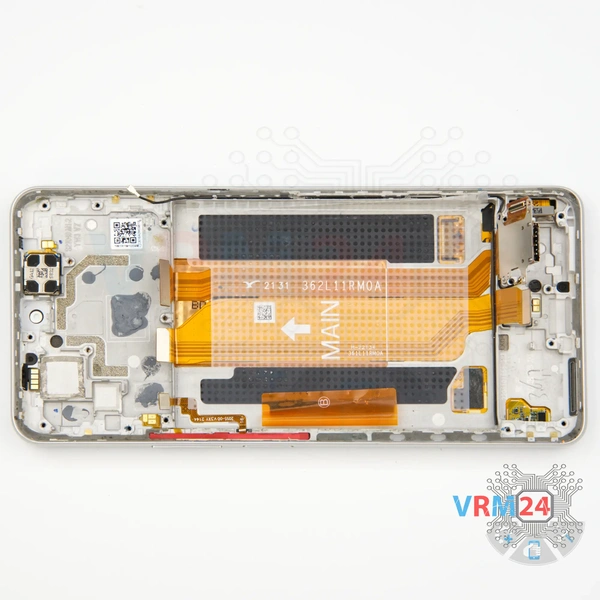

ℹ️ Dans le cadre d'affichage sont restés : le haut-parleur d'écoute, les câbles.
