Démontage/Réparation de l'appareil mobile Xiaomi POCO X4 Pro (Xiaomi POCO X4 Pro 5G, Xiaomi POCO X4 Pro 2201116PG) avec la description de chaque étape et l'ensemble d'outils requis.

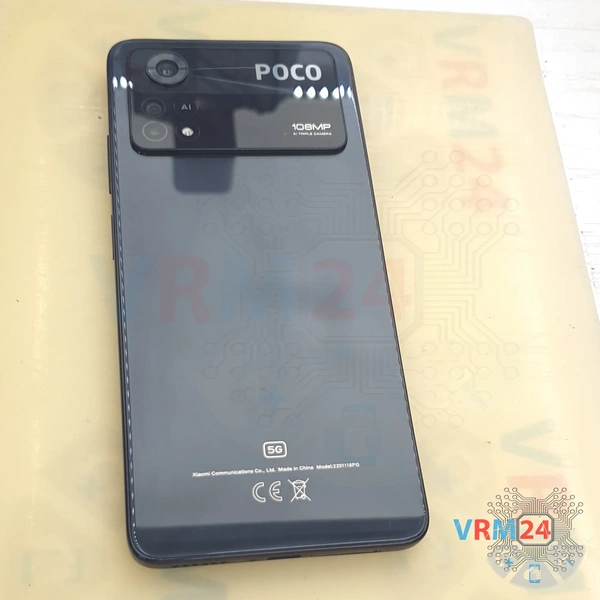

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

Tout d'abord, nous devons retirer le tiroir de carte SIM. Pour ce faire, utilisez l'outil d'éjection spécial. Insérez-le dans le trou et poussez le tiroir de carte.

Après cela, nous devons chauffer la surface de la coque arrière à environ 70°C ou 160°F. Nous utilisons un coussin chauffant pour cela, mais vous pouvez aussi utiliser un sèche-cheveux.

Après 5–10 minutes, nous pouvons commencer à séparer la coque arrière. Pour cela, nous utilisons un film plastique fin, l'insérons dans l'espace entre la coque arrière et le châssis intermédiaire, et le faisons glisser soigneusement le long du bord, en coupant la couche adhésive.

Comme toujours, vous devez être particulièrement prudent autour de la zone de la caméra, car la coque y est collée plus fermement. Veillez à ne pas toucher ou endommager accidentellement les objectifs.

Ensuite, nous pouvons couvrir les lentilles de la caméra. Pour cela, nous utilisons un film protecteur.

Placez le film sur les lentilles afin que la poussière ne s’y dépose pas.

Veillez à appliquer le film protecteur sur le rebord de la caméra, et non directement sur les lentilles elles-mêmes.

Nous passons maintenant au retrait des vis. Pour cela, nous utilisons un tournevis cruciforme 1.5 mm, ou cruciforme n° 000.

Les vis semblent identiques, mais il’vaut mieux les placer sur une surface spéciale dans un ordre défini, par précaution, pour le remontage. Parfois, les vis ne s’insèrent pas correctement dans les mauvais trous.

Et nous dévissons les vis en bas. Pour cela, nous utilisons le même tournevis Phillips 1.5 mm, ou Phillips #000.

Après avoir retiré les vis, nous devons détacher le châssis intermédiaire. Nous utilisons à nouveau un film plastique fin.

Tout d'abord, trouvez le bon endroit où vous pouvez insérer le film dans l'espace entre le châssis intermédiaire et le cadre d'affichage.

L'endroit le plus facile pour commencer est près de la fente du tiroir SIM. Ensuite, faites glisser soigneusement le film le long du bord pour libérer quelques clips, et après cela, vous pouvez passer à un outil plus épais.

Nous progressons autour du bord avec l'outil. Soyez très prudent aux coins, car le cadre tient fermement là. Faites également attention autour des bords de l'écran pour éviter de les endommager.

Maintenant, nous pouvons essayer de détacher soigneusement le châssis intermédiaire. Balancez-le doucement et soulevez-le.

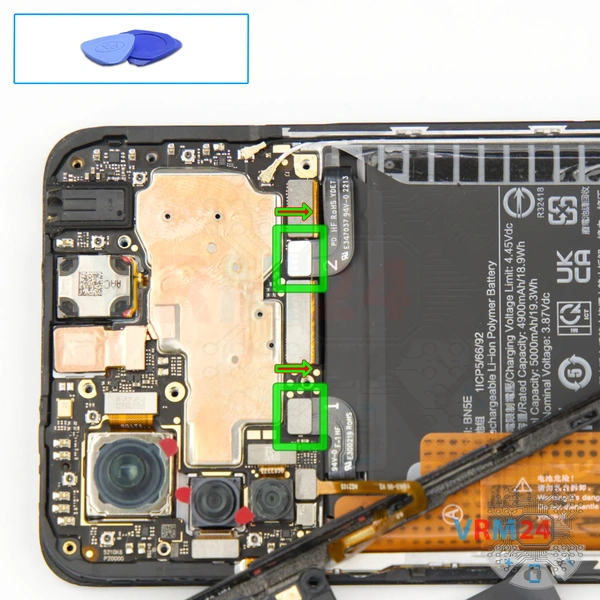

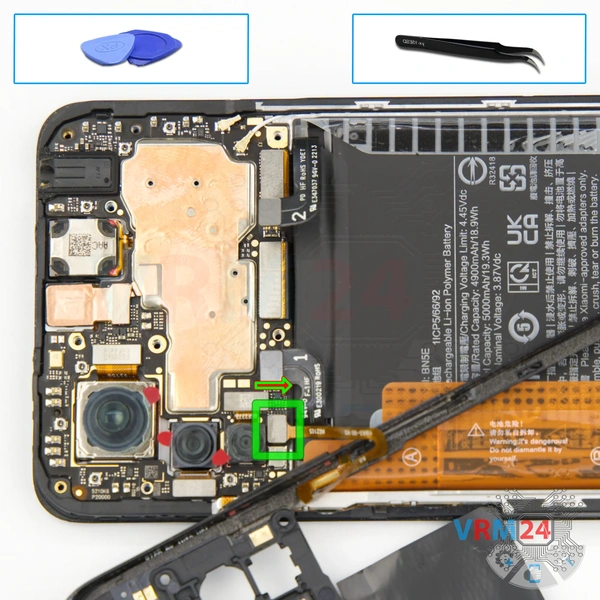

Débranchez les connecteurs de la batterie dès que possible. Utilisez un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Xiaomi POCO X4 Pro 5G 2201116PG a une batterie BN5E d'une capacité de 5000 mAh (également appelée batterie rechargeable).

Veuillez noter que le câble est également collé à la batterie.

Nous débranchons soigneusement le connecteur et décollons le câble du lecteur d'empreintes digitales.

Maintenant, nous devons trouver le bon endroit pour détacher le couvercle du haut-parleur.

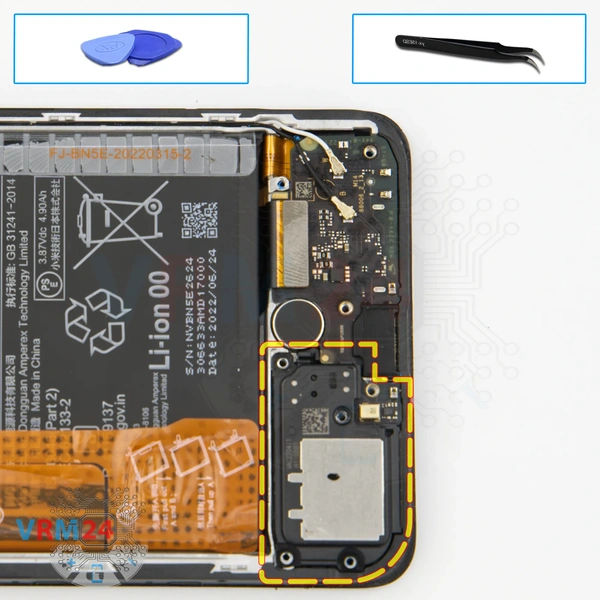

Soulevez-le soigneusement et retirez le couvercle avec le haut-parleur.

Ensuite, nous passons à la carte fille.

Sur la carte fille, nous devons débrancher les connecteurs : les connecteurs du câble coaxial, les câbles eux-mêmes montés sur la carte fille et le connecteur de la nappe inter-cartes.

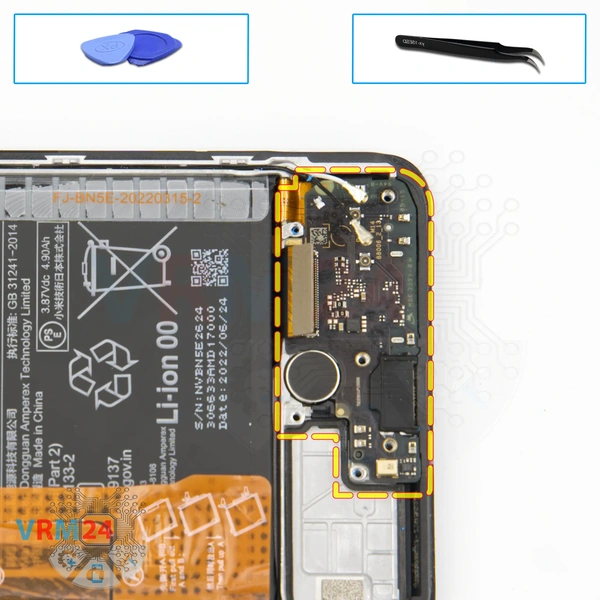

Maintenant, nous pouvons retirer la carte fille. Soulevez-la doucement par le bord et sortez-la ; elle est légèrement encastrée.

La carte fille contient le port de chargement, le microphone et le connecteur de carte SIM au dos.

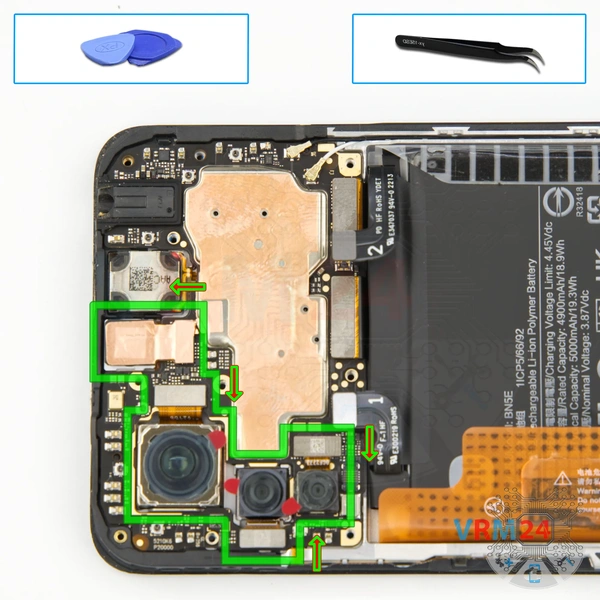

Nous pouvons déconnecter les caméras. Les caméras peuvent être légèrement collées, alors soyez prudent lors de la déconnexion pour éviter d’endommager les nappes flex.

Déconnectez les caméras et mettez-les de côté.

Si une caméra ne se détache pas facilement, faites-la doucement levier depuis la base.

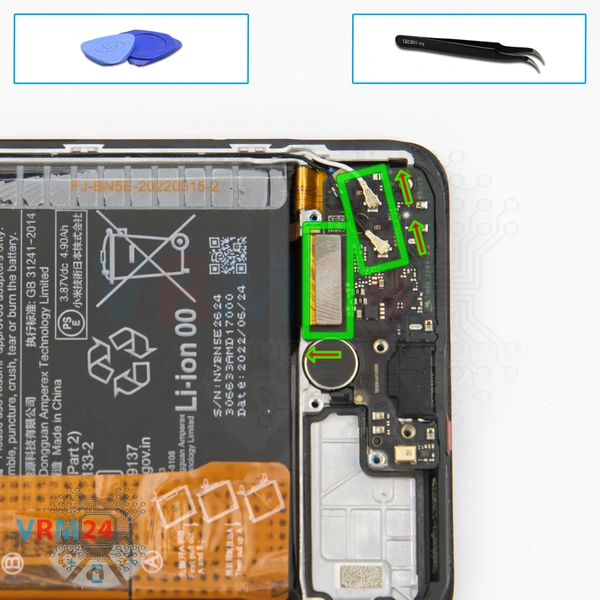

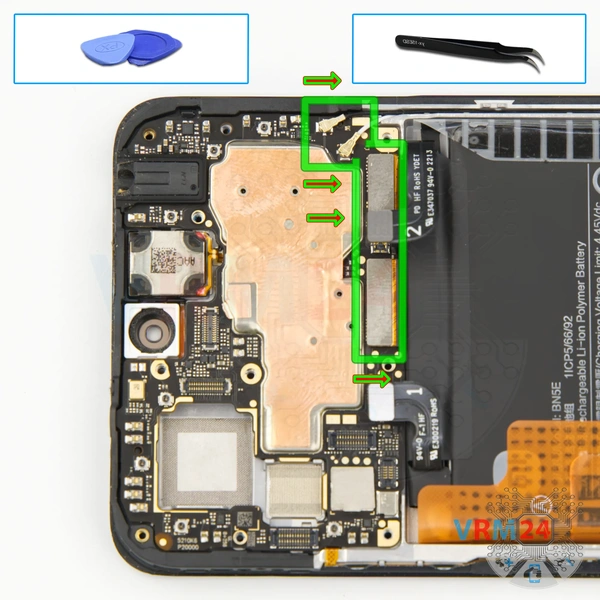

Ensuite, déconnectez les connecteurs : deux câbles coaxiaux sur la carte mère, le connecteur de nappe flex inter-cartes et le connecteur de nappe flex de l’écran.

Nous pouvons maintenant déconnecter la caméra frontale. La caméra frontale, comme d’habitude, est en plus collée au blindage sur la carte mère.

Déconnectez-la soigneusement et essayez de décoller la feuille de cuivre de dissipation thermique afin de pouvoir la réutiliser lors du remontage.

Après cela, il est également judicieux de couvrir l’objectif de la caméra pour éviter que de la poussière ou des débris ne s’y déposent.

Ensuite, débranchez les connecteurs : deux câbles coaxiaux sur la carte mère, le connecteur de la nappe inter-cartes et le connecteur de la nappe d'affichage.

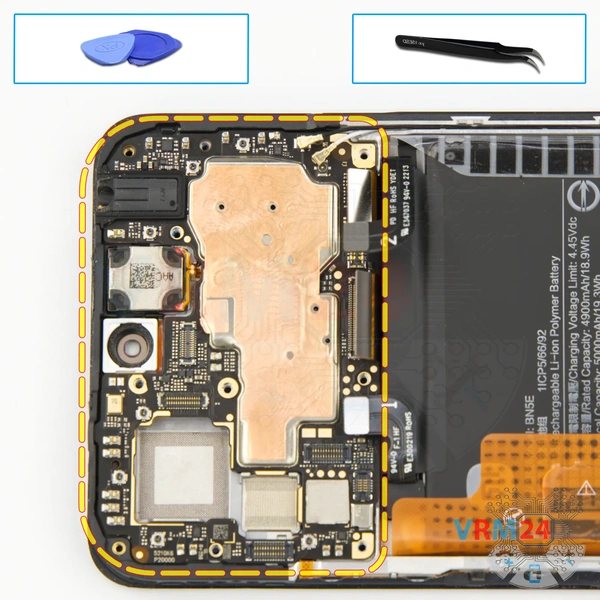

Ensuite, nous retirons la carte mère elle-même. La carte mère est maintenue par des clips. Trouvez le bon endroit où vous pouvez la soulever et la détacher avec précaution.

Cherchez le côté où il’ est plus facile de la faire levier.

Ne forcez pas pour éviter d'endommager quoi que ce soit.

Comme nous pouvons le voir, il’ est plus facile de soulever la carte mère par le côté supérieur.

D'ailleurs, la carte mère peut également être maintenue par de la pâte thermique sur la face inférieure.

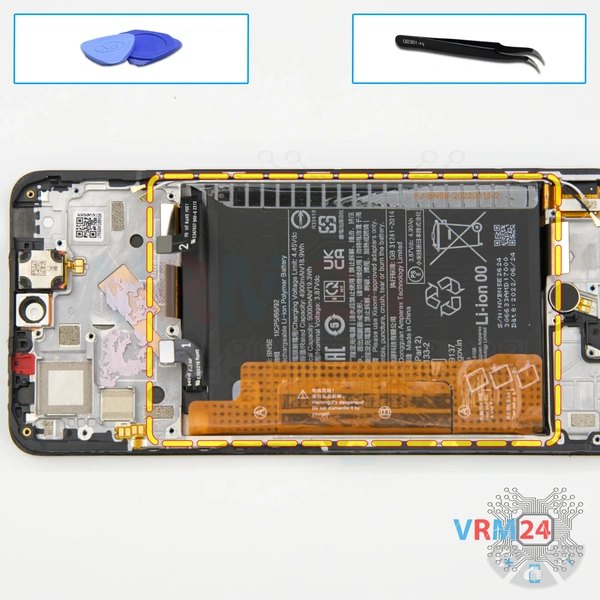

Enfin, nous passons au retrait de la batterie.

Comme d'habitude avec Poco, il y a deux languettes de traction brunes. Pliez-les soigneusement de côté.

Ensuite, nous devons lire attentivement les instructions (sur les languettes)— donc une languette est destinée à être tirée, l'autre pliée.

Donc, la languette au milieu doit être pliée de côté, et la languette sur les bords doit être tirée vers le haut pour libérer la batterie.

Sous la batterie, il y a une couche protectrice adhésive transparente qui protège les nappes inter-cartes.

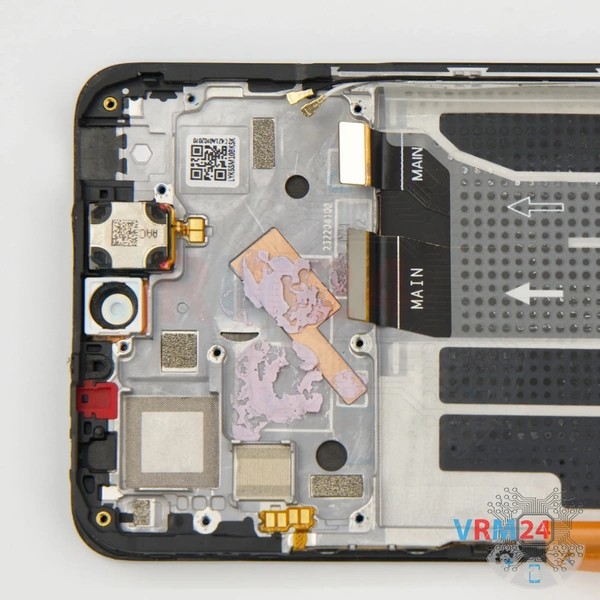

ℹ️ Dans le cadre de l'écran sont restés : le haut-parleur d'oreille, le moteur de vibration, les câbles.
