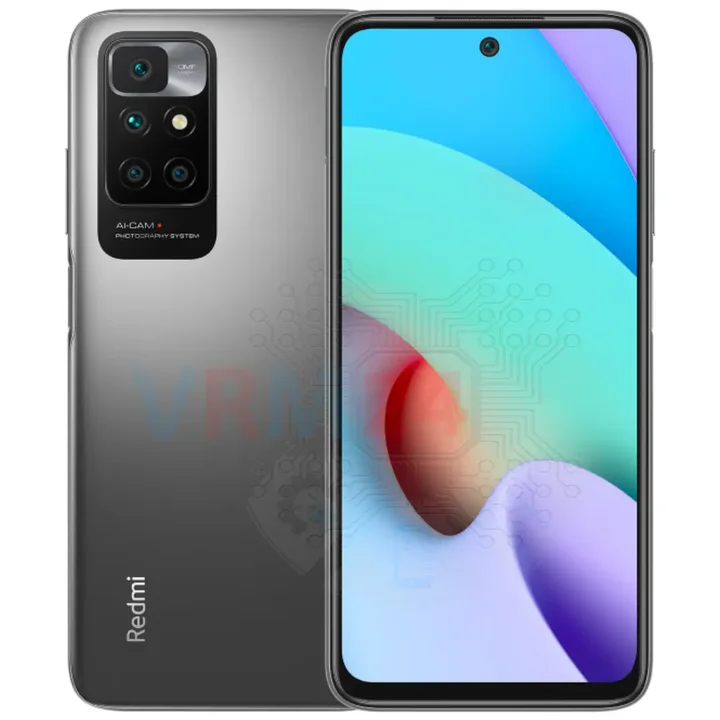

Démontage/Réparation de l'appareil mobile Xiaomi RedMi 10 (Xiaomi RedMi 10 22011119UY) avec la description de chaque étape et l'ensemble d'outils requis.

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

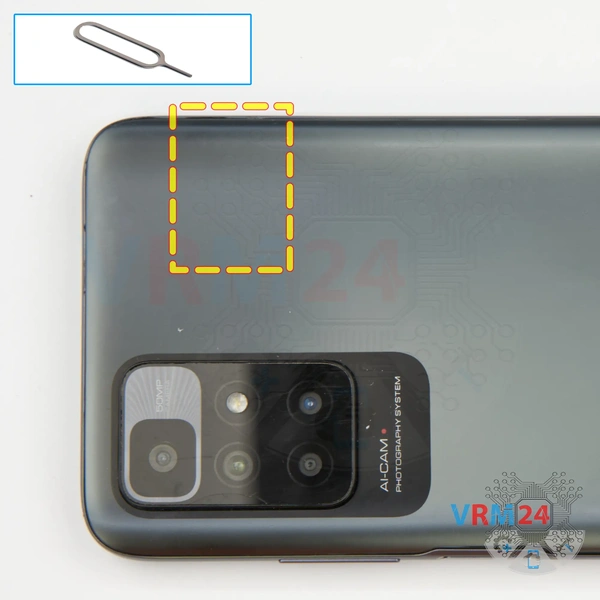

Utilisez l'outil d'éjection (alias Aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis tirez le tiroir de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

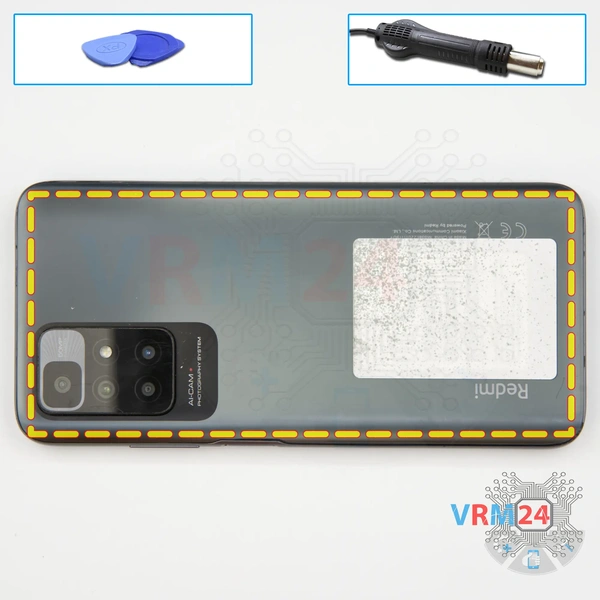

Nous recommandons d'utiliser un dispositif de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface de la coque arrière doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent le plus difficile de passer l'outil entre les pièces à diviser. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ou de force pour la séparation qui pourrait endommager les éléments à l'intérieur.

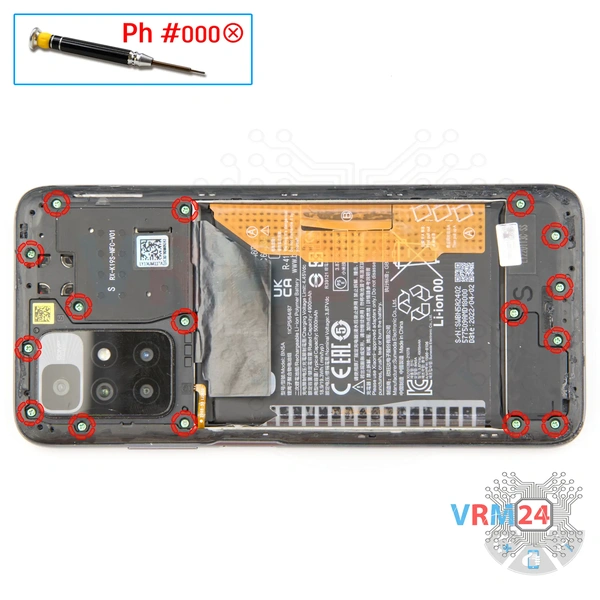

À l'aide d'un tournevis Phillips 1.5 mm (PH#000), dévissez les seize vis.

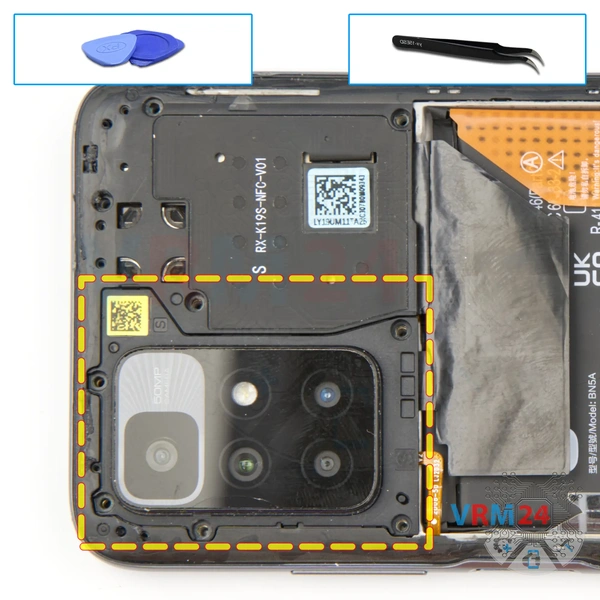

Soulevez sur les bords. Déplacez un outil d'ouverture le long du bord pour détacher le couvercle cachant les caméras et le connecteur du câble du capteur d'empreintes digitales.

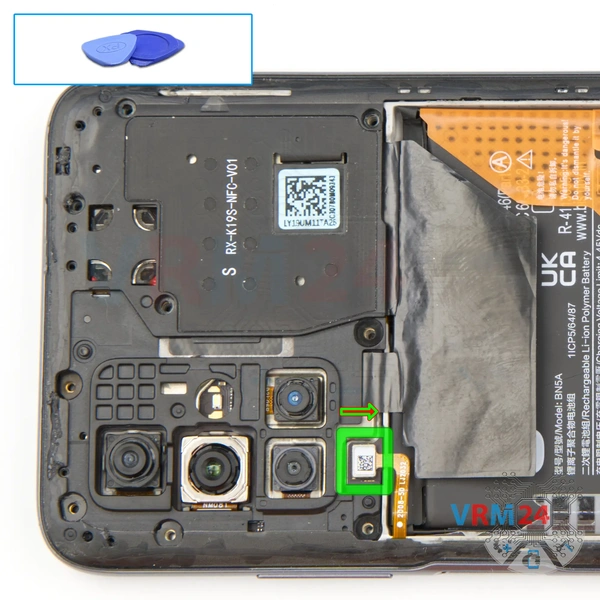

Pour déconnecter le connecteur du câble du capteur d'empreintes digitales, nous utilisons un outil non métallique.

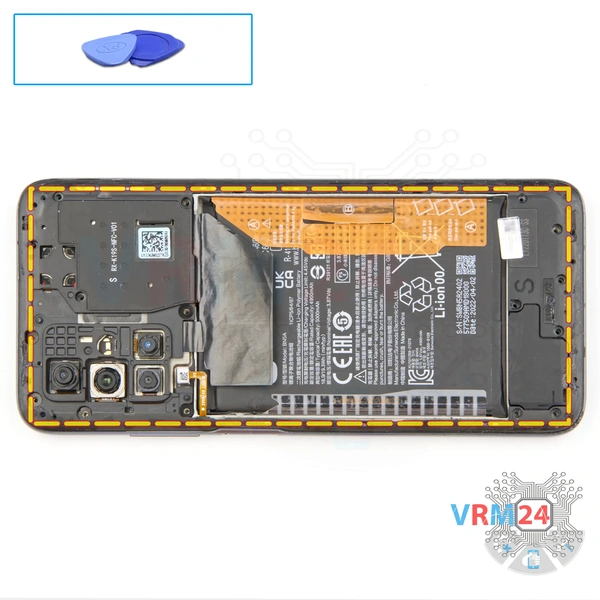

Faites levier sur les bords. Déplacez un outil d'ouverture le long du bord pour détacher les clips et retirez la coque intermédiaire avec les lignes de transmission et les pads pour l'antenne. La coque intermédiaire protège la carte de circuit imprimé (PCB).

Essayez de soulever la coque par les bords et ne poussez rien trop loin à l'intérieur, afin de ne pas casser ou court-circuiter accidentellement quoi que ce soit sur la carte de circuit imprimé.

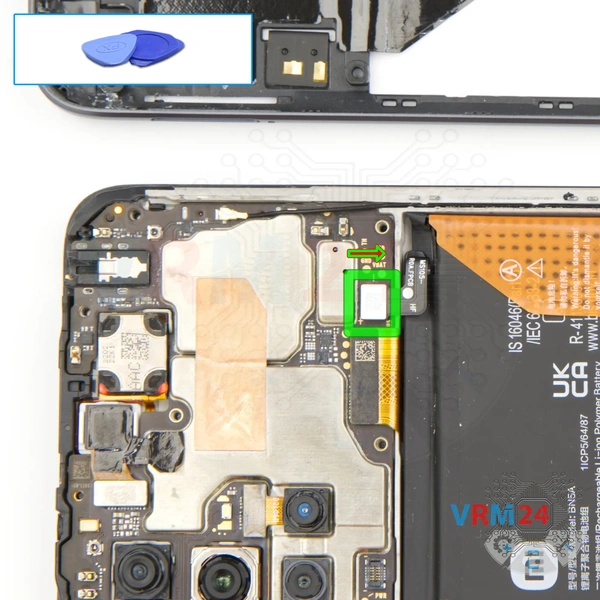

Débranchez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Xiaomi RedMi 10 a une batterie BN5A d'une capacité de 5000 mAh (aussi appelée batterie rechargeable).

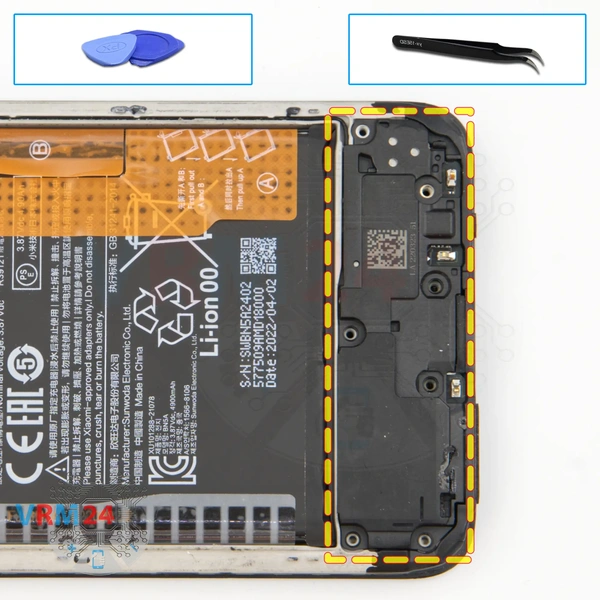

Faites levier sur le bord et retirez le module haut-parleur.

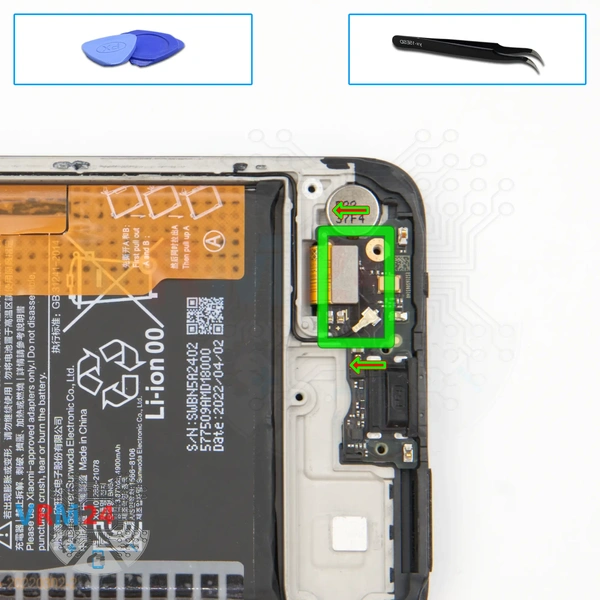

Débranchez le connecteur du câble coaxial, le connecteur du câble inter-cartes.

⚠️ Ne tirez pas sur le câble et ne faites pas levier avec un outil pointu, les connecteurs sont assez fragiles et se cassent facilement, ou le câble se détache de l'extrémité (cosse).

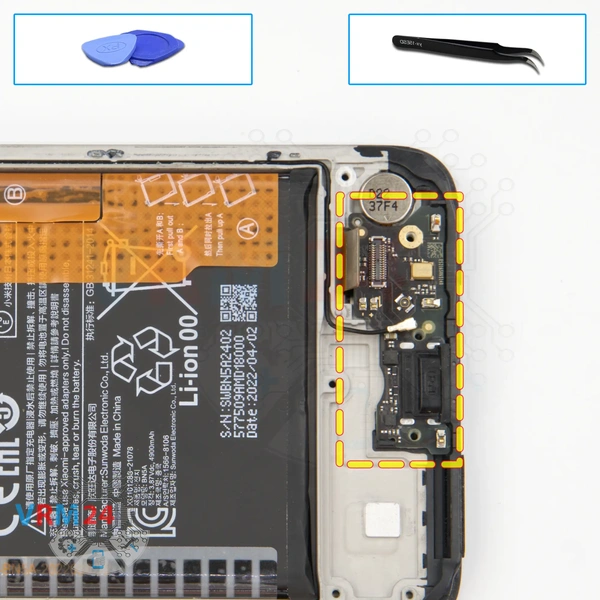

Retirez la carte fille. Elle peut être collée au châssis ou fixée avec des attaches comme des loquets ou des crochets, alors soyez prudent.

ℹ️ La carte fille contient un port de charge (Micro-USB), un microphone, des contacts à ressort pour le haut-parleur, un moteur de vibration et une unité d'antenne.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

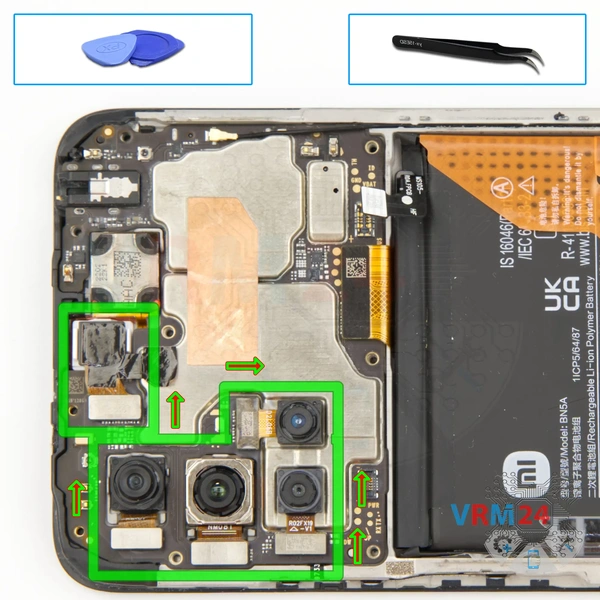

Nous passons maintenant au retrait des caméras arrière. Nous soulevons les connecteurs et retirons les deux grandes caméras. Ensuite, nous pouvons détacher les deux plus petites caméras. Les petites caméras sont assez similaires, mais les connecteurs sont différents, donc nous ne pouvons pas les mélanger et les mettre à un autre endroit.

Ensuite, nous pouvons soulever délicatement la caméra frontale et décoller le ruban thermique en cuivre. Il est préférable de garder le ruban intact et de le réutiliser lors du remontage.

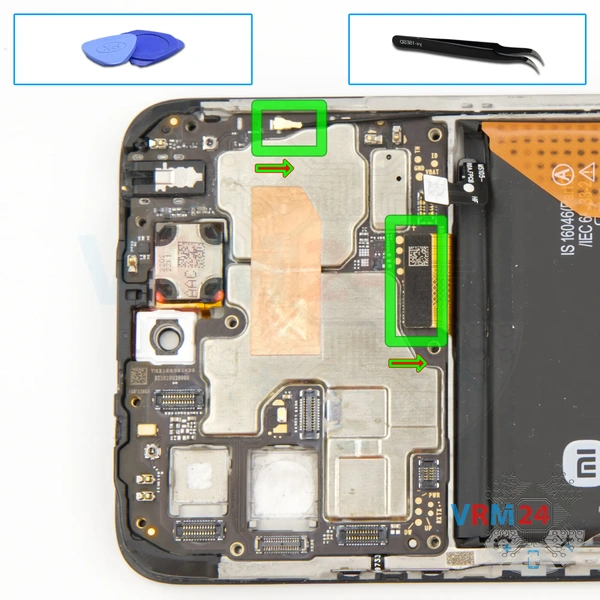

Soulevez les connecteurs du câble du module d'affichage, du câble coaxial.

⚠️ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

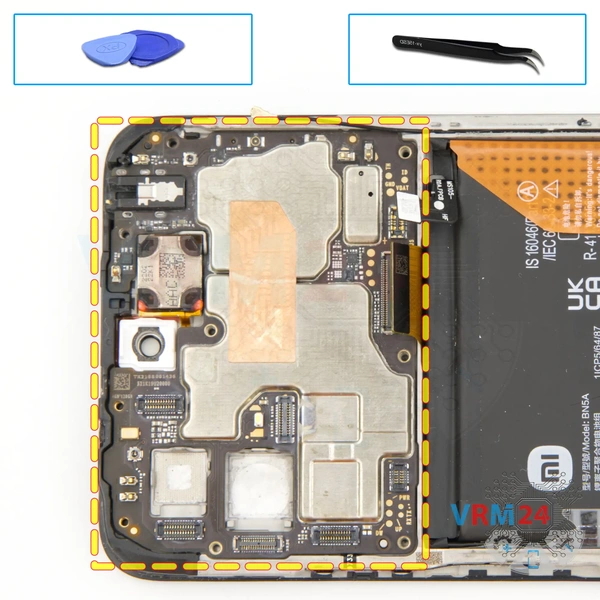

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

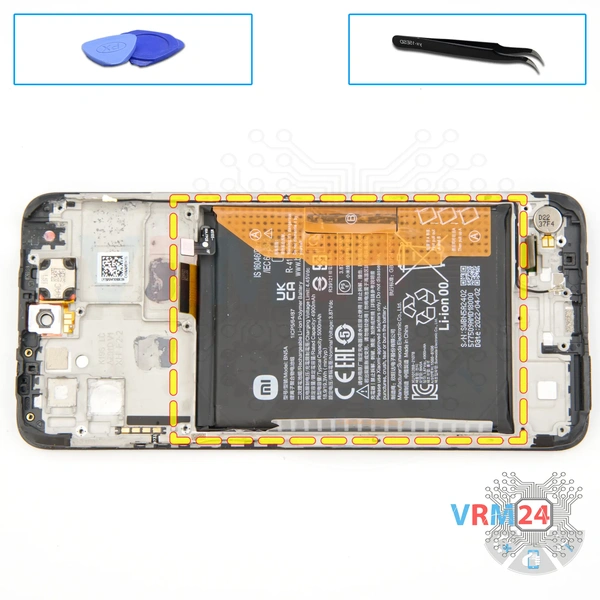

Tout ce que nous avons à faire maintenant est de retirer la batterie. Nous devons déplier les languettes brunes A et B et nous devons lire laquelle des languettes nous devons tirer.

D'après la description, il est devenu clair pour nous - nous devons tirer la large languette avec la lettre A vers le haut. Alors tirez-la simplement vers le haut !
