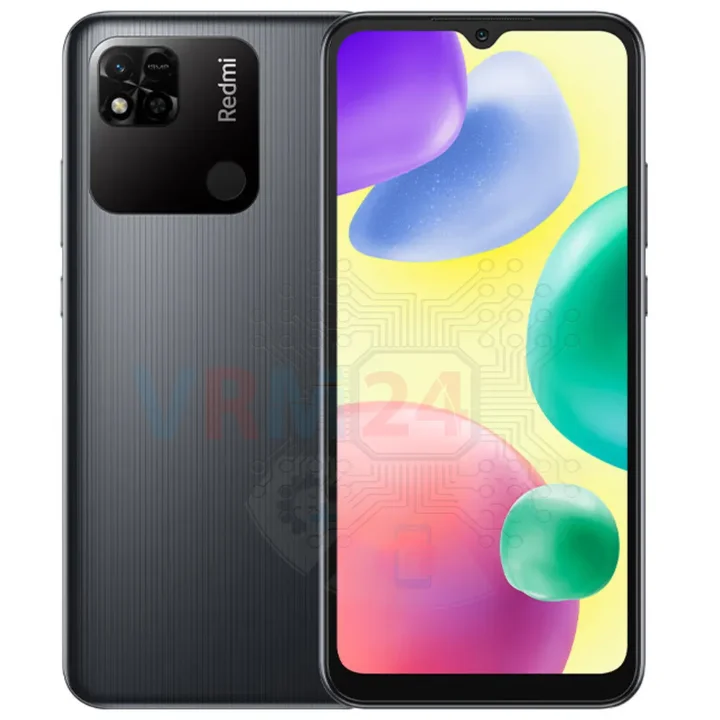

Démontage/Réparation de l'appareil mobile Xiaomi Redmi 10A (Xiaomi Redmi 10A 220233L2C) avec la description de chaque étape et l'ensemble d'outils requis.

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

Utilisez l'outil d'éjection (alias Aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis tirez le tiroir de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

À l'aide d'un spudger ou d'un pick en plastique, détachez délicatement, sur tout le pourtour, les clips de la coque arrière, puis retirez-la.

N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠️ Faites attention lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Un câble fin et des boutons fragiles sont très faciles à endommager.

⚠️ Faites attention au câble du capteur d'empreintes digitales situé à l'intérieur.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez deux vis et retirez le support maintenant le connecteur du capteur d'empreintes digitales.

Soulevez le connecteur du capteur d'empreintes digitales et retirez la coque arrière.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 9 vis.

Faites levier sur le bord et retirez le cache. Le cache protège la carte de circuit imprimé (PCB). Essayez de soulever le cache par les bords et ne poussez rien entre eux pour ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur la carte de circuit imprimé.

Débranchez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Xiaomi Redmi 10A 220233L2C a une batterie BN56 avec une capacité de 5000 mAh (aussi appelée batterie rechargeable).

⚠️ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 8 vis.

Faites levier sur le bord et retirez l'ensemble haut-parleur avec les antennes.

À l'aide d'un tournevis (Philips 1.5 mm PH000), dévissez une vis fixant la carte fille.

Déconnectez le connecteur du câble coaxial, le câble inter-cartes du sous-écran sur la carte fille.

⚠️ Ne tirez pas sur le câble et ne le priez pas avec un outil pointu, les connecteurs sont assez fragiles et se cassent facilement, ou le câble tombe de l'extrémité (cosse).

Retirez la carte fille. Elle peut être collée au châssis avec du ruban métallisé, donc pour faciliter le processus, la carte fille peut être légèrement chauffée.

La carte fille peut également être fixée par des attaches comme des loquets ou des crochets, soyez prudent.

ℹ️ La carte fille contient un port de charge (Micro-USB), un microphone, des contacts à ressort pour le haut-parleur, un moteur de vibration et une unité d'antenne.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

Soulevez le connecteur et retirez la caméra frontale (selfie).

La caméra est collée avec du ruban adhésif à la carte mère, soyez donc prudent.

Le ruban fait partie d'un système de dissipation thermique passif, essayez de le conserver pour le remontage.

Soulevez les connecteurs du câble du module d'affichage et du câble coaxial.

⚠️ Soyez prudent lors du retrait des câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

Soulevez le connecteur et retirez la caméra arrière.

ℹ️ Dans le cadre d'affichage sont restés : le haut-parleur d'écoute, la batterie, le câble coaxial et le moteur de vibration.
