Démontage/Réparation de l'appareil mobile Xiaomi RedMi 4 (Xiaomi Redmi 4) avec la description de chaque étape et l'ensemble d'outils requis.

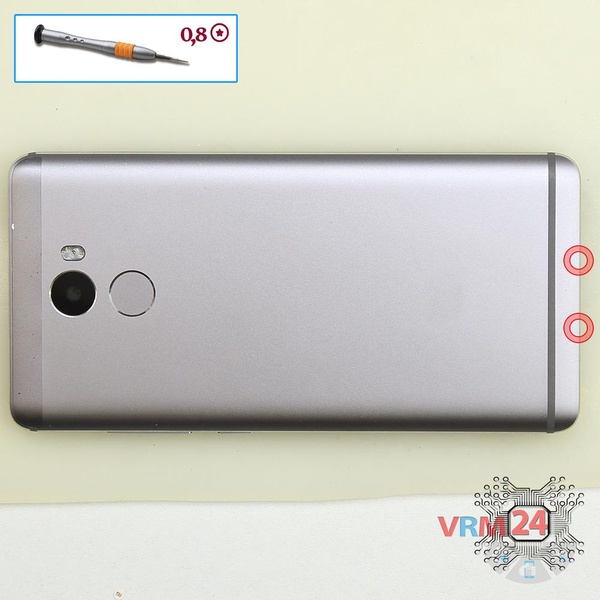

À l'aide d'un tournevis (étoile de précision 0.8 mm alias Pentalobe), dévissez 2 vis à l'extrémité du téléphone.

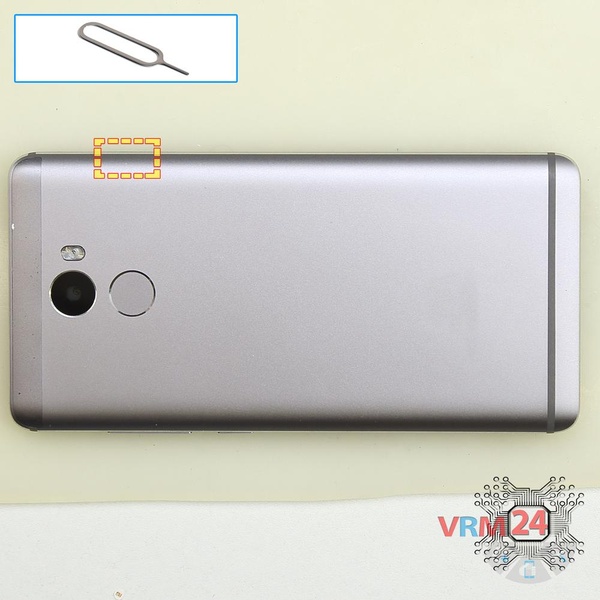

Utilisez l'outil d'éjection (alias Aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis tirez le tiroir de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

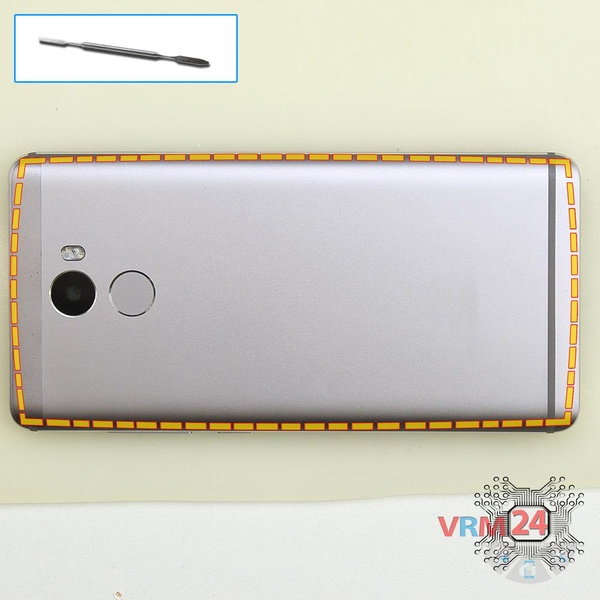

À l'aide d'un spudger ou d'un outil en plastique, détachez délicatement les clips de la coque arrière sur tout le pourtour, puis ouvrez-la.

Ensuite, déconnectez le connecteur du capteur d'empreintes digitales et retirez la coque arrière.

N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠️ Soyez prudent lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Le câble fin et les boutons fragiles sont faciles à endommager.

⚠️ Faites attention au câble du capteur d'empreintes digitales situé à l'intérieur.

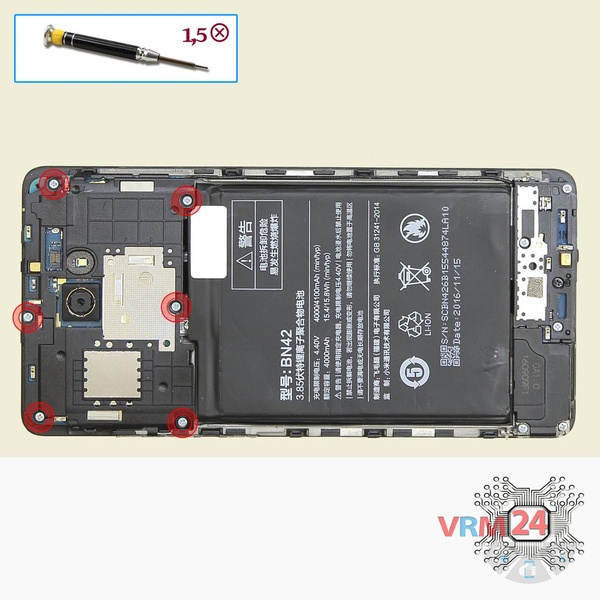

À l'aide d'un tournevis (Phillips 1.5 mm PH #000), dévissez les six vis.

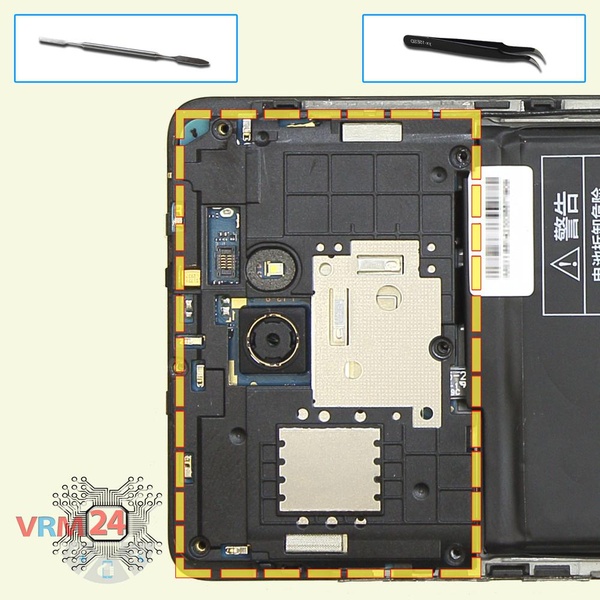

Faites levier sur les bords. Déplacez un outil d'ouverture le long du bord pour détacher les clips et retirez la coque arrière.

Déconnectez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Xiaomi RedMi 4 a une batterie BN42 d'une capacité de 4000 mAh (aussi appelée batterie rechargeable).

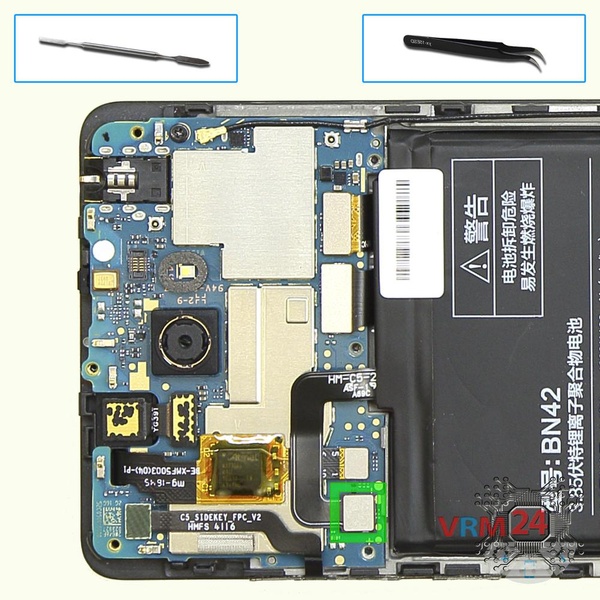

Retirez la batterie avec une extrême prudence car elle est collée de l'intérieur par le fabricant.

De plus, nous devons nous rappeler ou regarder à l'avance l'emplacement des câbles plats sous la batterie, afin de ne pas les endommager.

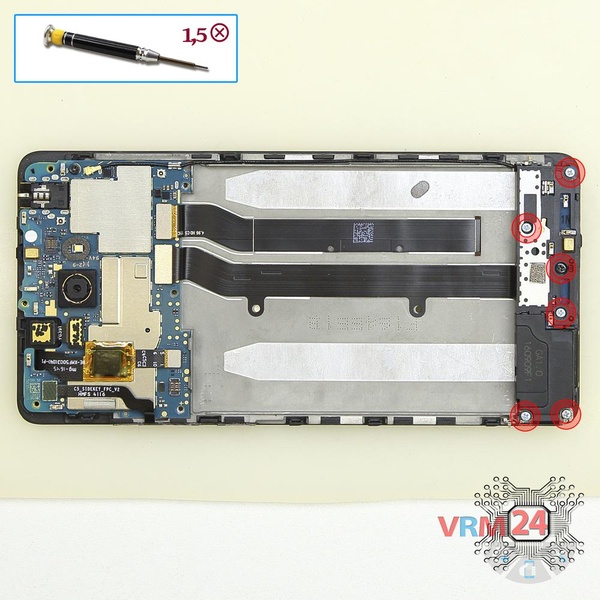

À l'aide d'un tournevis (Phillips 1.5 mm PH #000), dévissez les six vis. Une vis est courte et noire, rappelez-vous son emplacement pour ne rien endommager lors du remontage.

Faites levier sur le bord et retirez le cache qui masque la sous-carte.

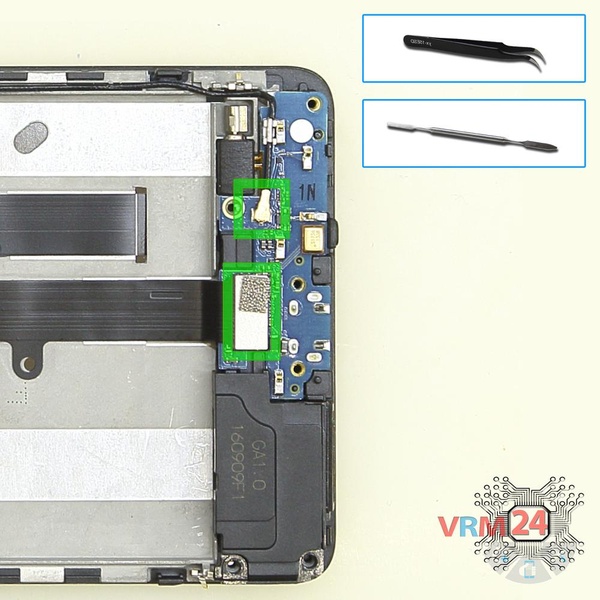

Déconnectez le connecteur du câble coaxial, le câble inter-cartes.

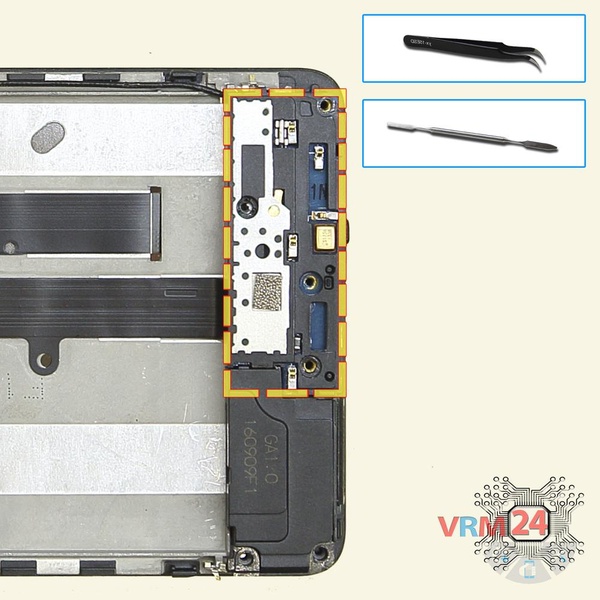

Retirez la sous-carte. Elle peut être collée au cadre ou fixée avec des attaches comme des loquets ou des crochets, alors soyez prudent.

ℹ️ La sous-carte contient un port de charge (Micro-USB), un microphone, des contacts à ressort pour le haut-parleur et une unité d'antenne.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la sous-carte. Les composants internes pourraient être endommagés.

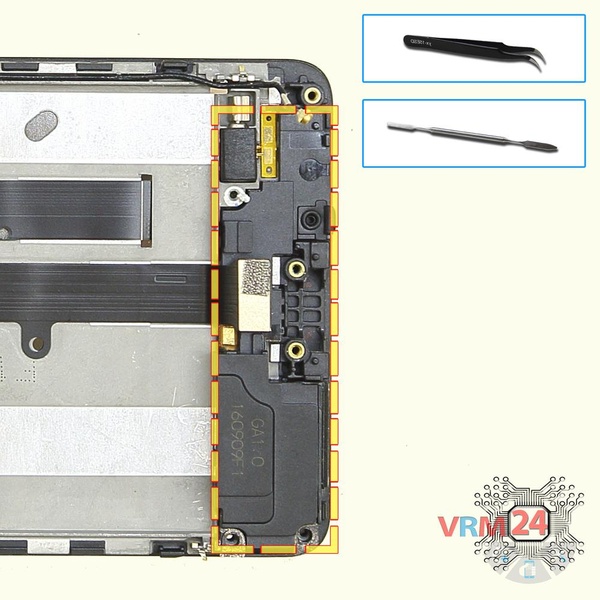

Faites levier sur le bord et retirez le module haut-parleur.

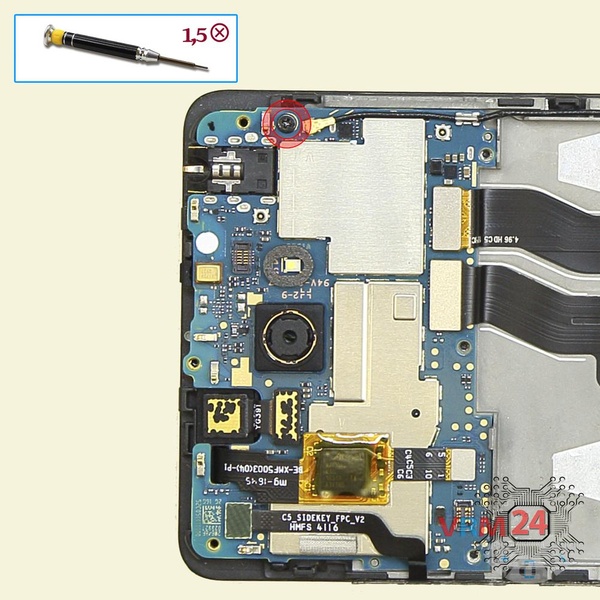

À l'aide d'un tournevis (Philips 1.5 mm PH #000), dévissez une vis fixant la carte mère.

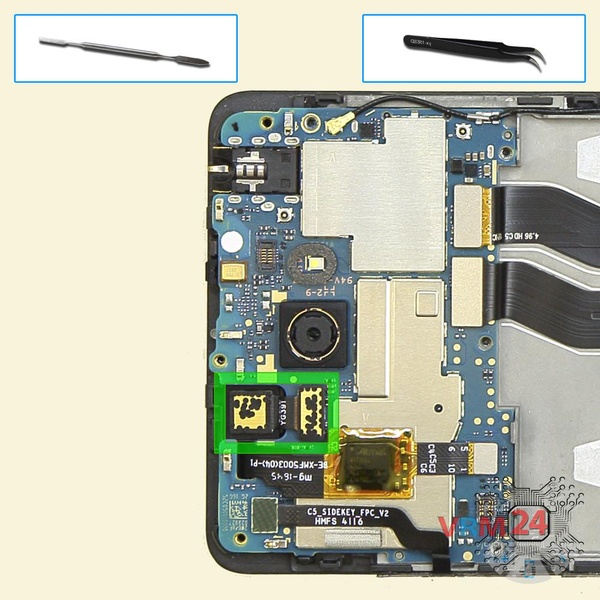

Déconnectez le connecteur sur la carte mère et retirez la caméra frontale (selfie).

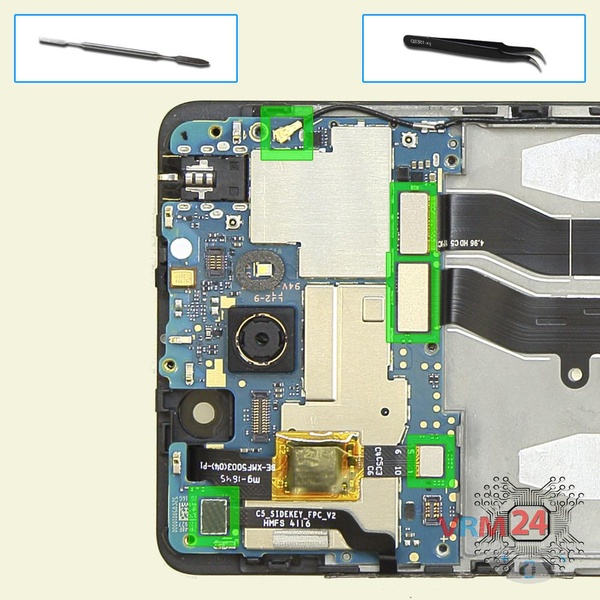

Soulevez les connecteurs du câble des boutons latéraux, du câble d'affichage, du câble de l'écran tactile, du câble inter-cartes et du câble coaxial.

⚠️ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins, et il est facile de les casser ou d'endommager les pistes de contact à l'intérieur.

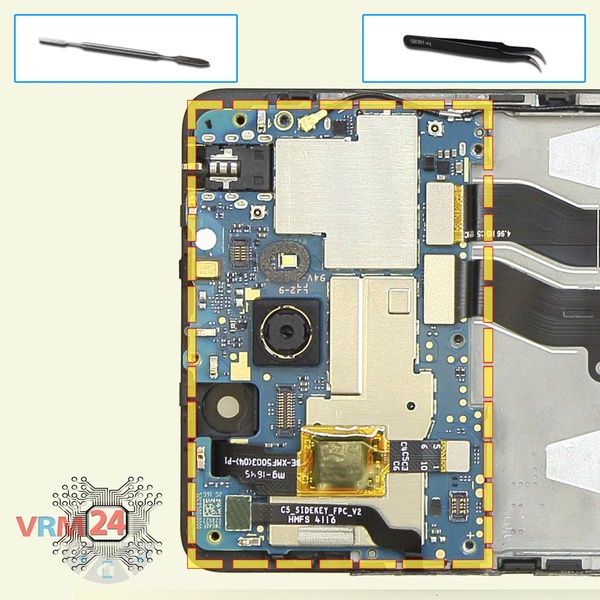

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

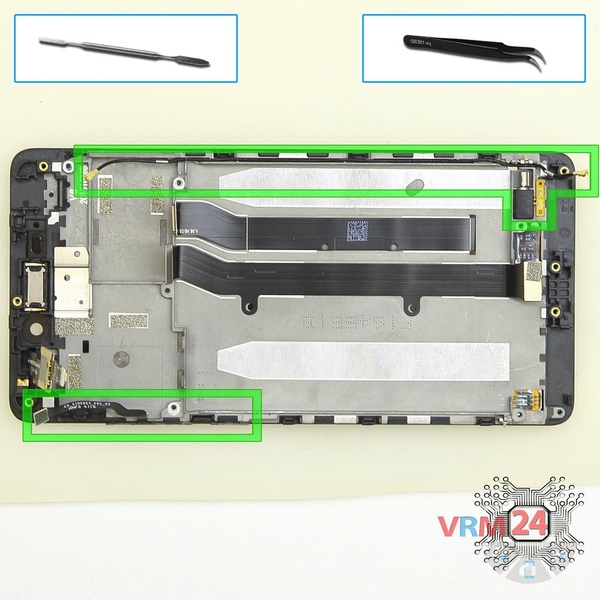

Faites levier sur les bords et détachez le câble coaxial.

Décollez le câble des boutons latéraux.

Faites levier en bas et retirez le moteur de vibration.

⚠️ Attention ! Le moteur de vibration est un peu collé avec de l'adhésif.

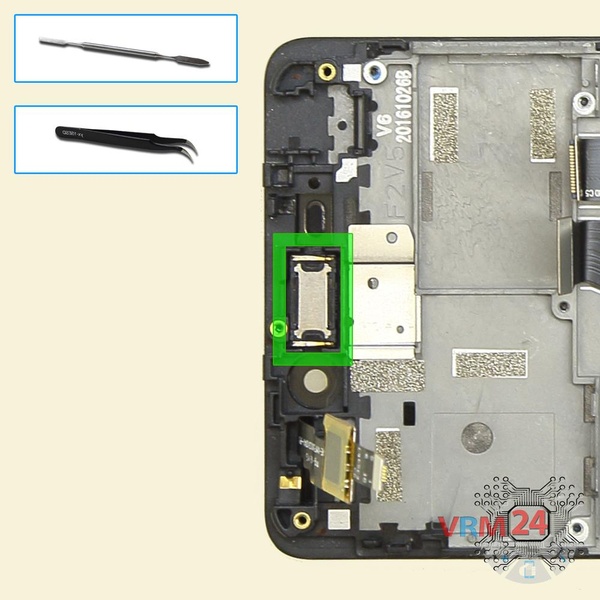

Faites levier en bas et retirez le haut-parleur d'écoute.

⚠️ Faites attention ! Le haut-parleur d'écoute est un peu collé avec de l'adhésif.

⚠️ Si nous faisons levier au milieu du haut-parleur, nous pouvons le casser en deux.
