Démontage/Réparation de l'appareil mobile Xiaomi RedMi 5 (Xiaomi Redmi 5) avec la description de chaque étape et l'ensemble d'outils requis.

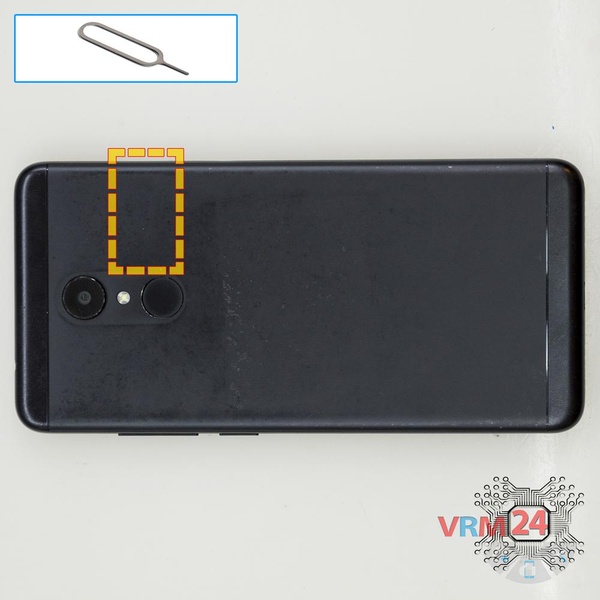

Utilisez l'outil d'éjection (alias Aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis tirez le tiroir de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

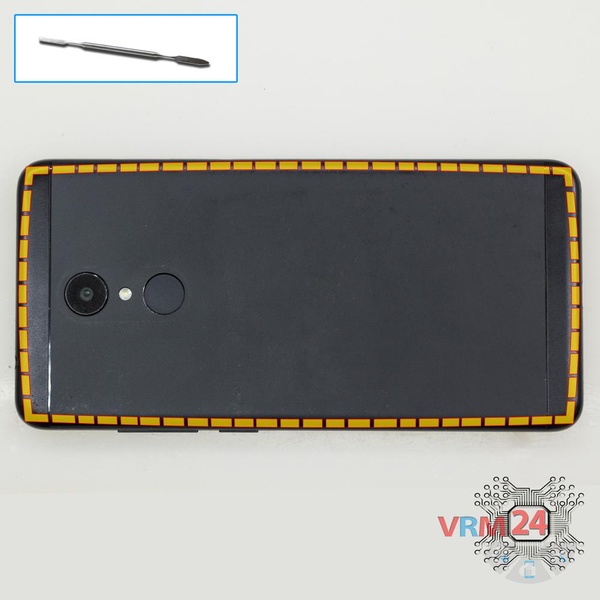

À l'aide d'un spudger ou d'un pick en plastique, détachez délicatement, sur tout le pourtour, les clips de la coque arrière, puis retirez-la.

N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠️ Faites attention lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Un câble fin et des boutons fragiles sont très faciles à endommager.

⚠️ Faites attention au câble du capteur d'empreintes digitales situé à l'intérieur.

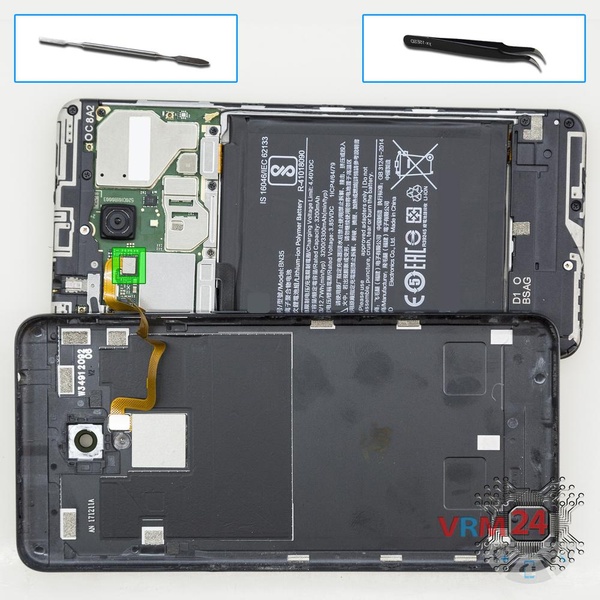

Soulevez le connecteur du capteur d'empreintes digitales et retirez la coque arrière.

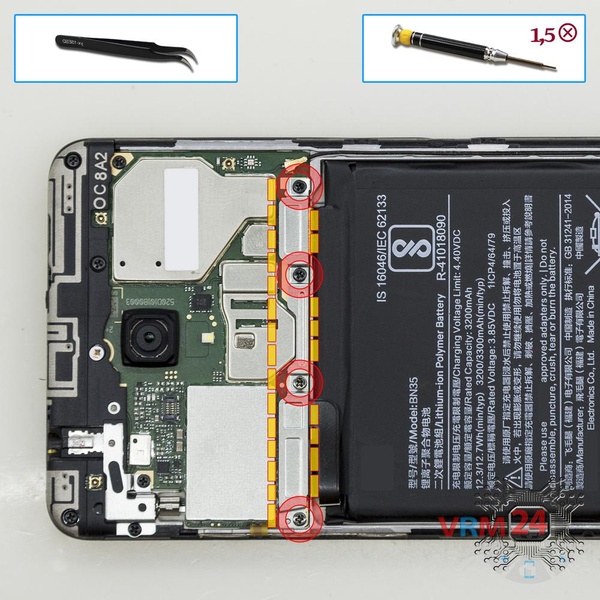

À l'aide d'un tournevis (Phillips 1.5 mm PH #000), dévissez les quatre vis et retirez le support maintenant les connecteurs.

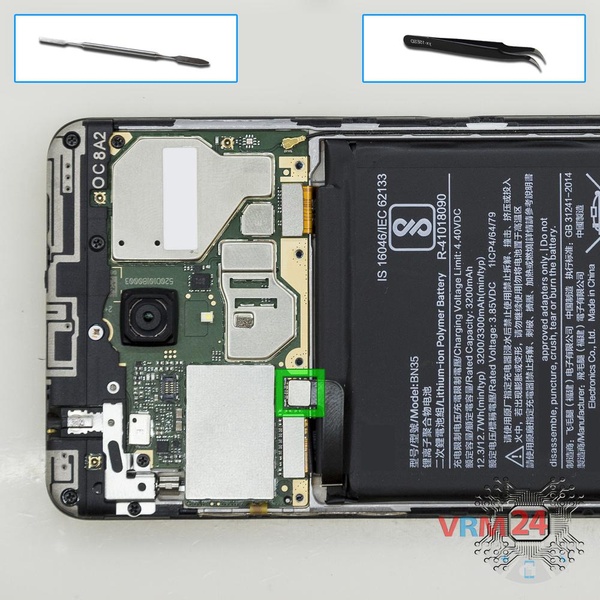

Débranchez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Xiaomi RedMi 5 possède une batterie BN35 d'une capacité de 3200 mAh (aussi appelée batterie rechargeable).

⚠️ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

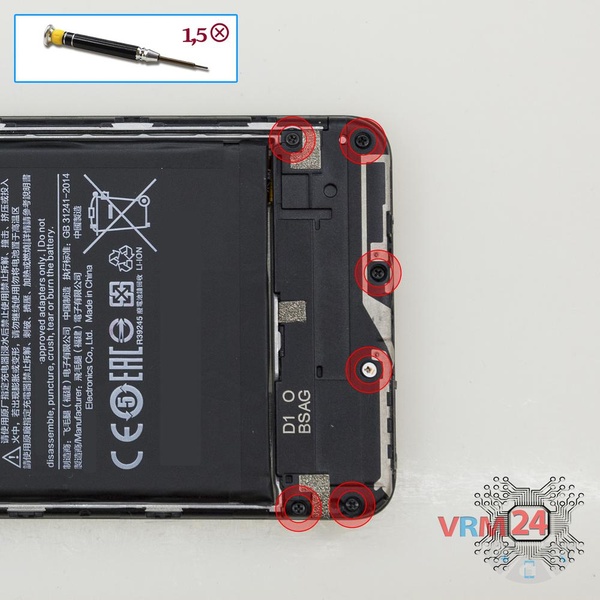

À l'aide d'un tournevis (Phillips 1.5 mm PH #000), dévissez les six vis.

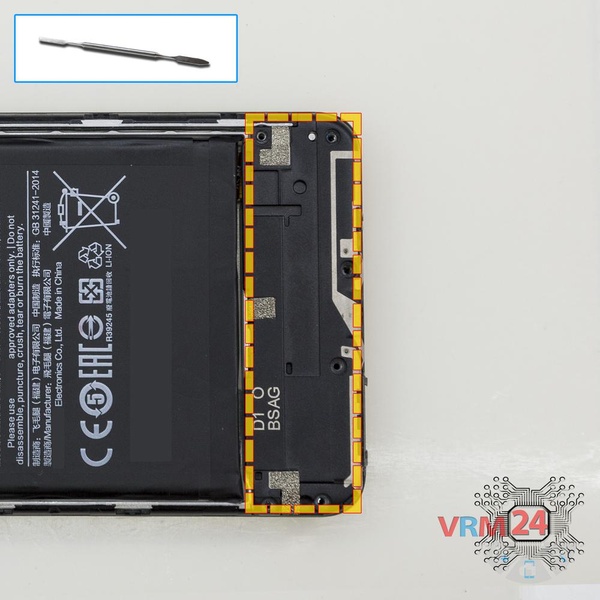

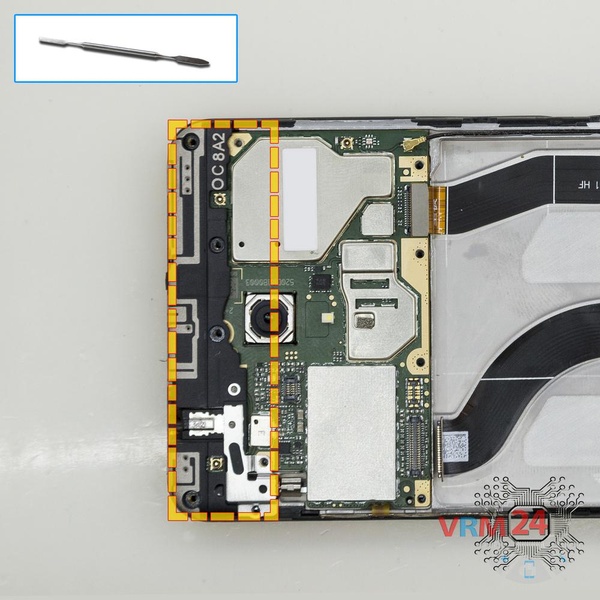

Faites levier sur le bord et retirez la coque avec un haut-parleur et les pistes d'antenne.

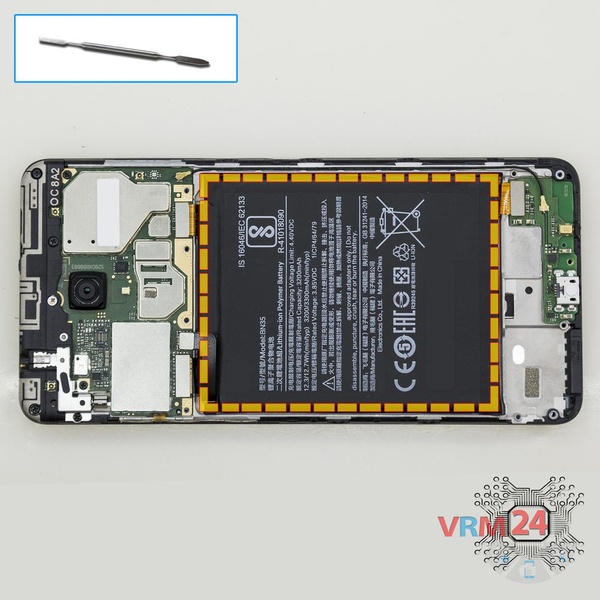

Retirez la batterie avec une extrême prudence, car elle est collée à l'intérieur par le fabricant.

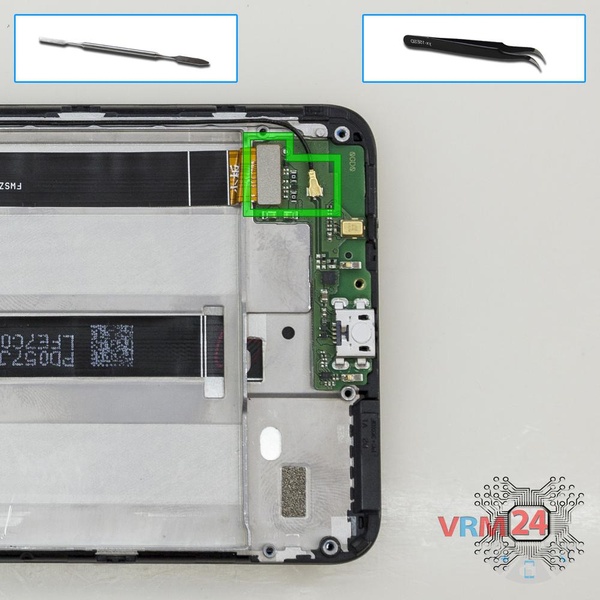

Débranchez le connecteur du câble coaxial, le connecteur du câble inter-cartes.

⚠️ Ne tirez pas sur le câble et ne faites pas levier avec un outil pointu, les connecteurs sont assez fragiles et se cassent facilement, ou le câble se détache de l'extrémité (cosse).

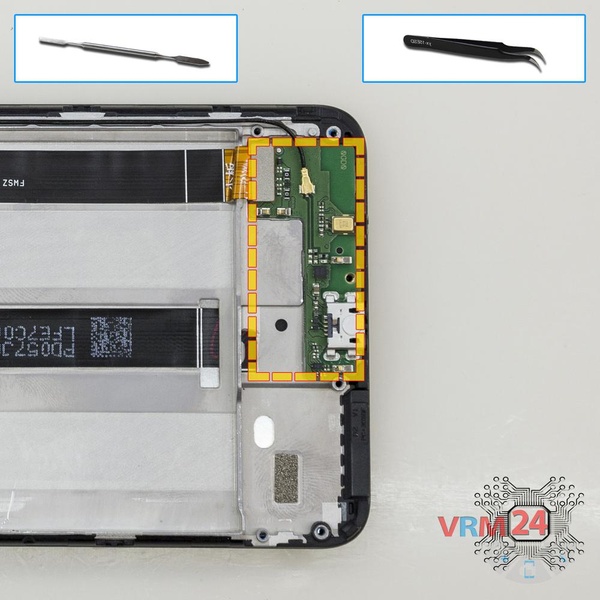

Retirez la carte fille. Elle peut être collée au châssis ou fixée par des attaches comme des loquets ou des crochets, soyez prudent.

ℹ️ La carte fille contient un port de charge (Micro-USB), un microphone, des contacts à ressort pour le haut-parleur et une unité d'antenne.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

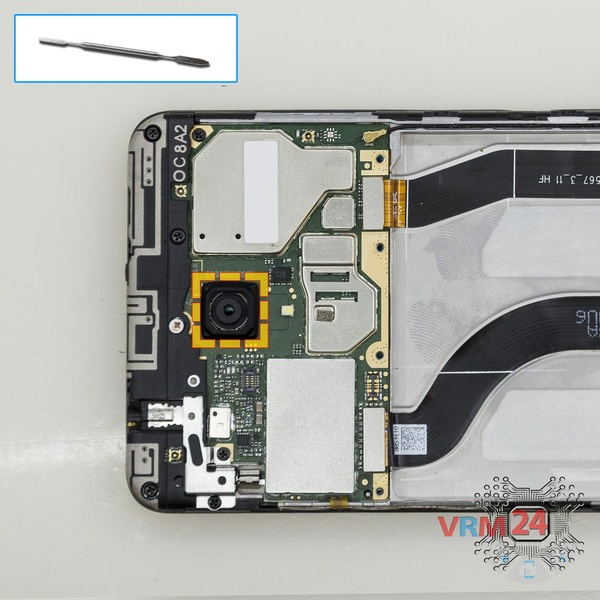

Faites levier à l'extrémité et retirez la coque de la caméra arrière.

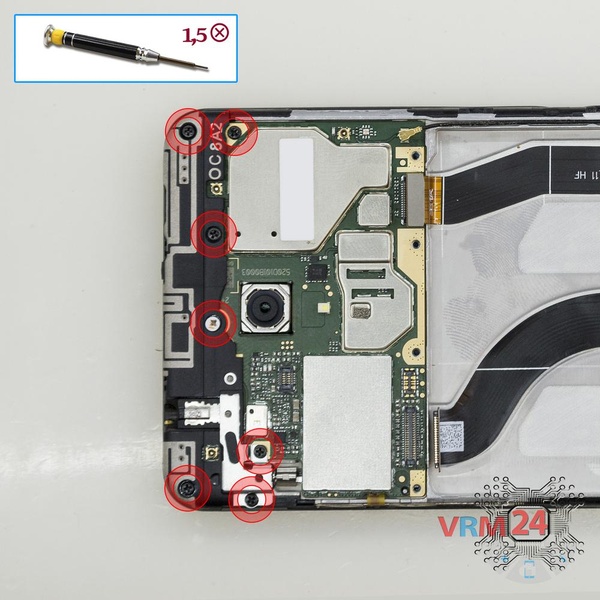

À l'aide d'un tournevis (Philips 1.5 mm PH #000), dévissez les sept vis.

Faites levier sur les bords. Déplacez un outil d'ouverture le long du bord pour détacher les clips et retirez le couvercle avec les pistes d'antenne.

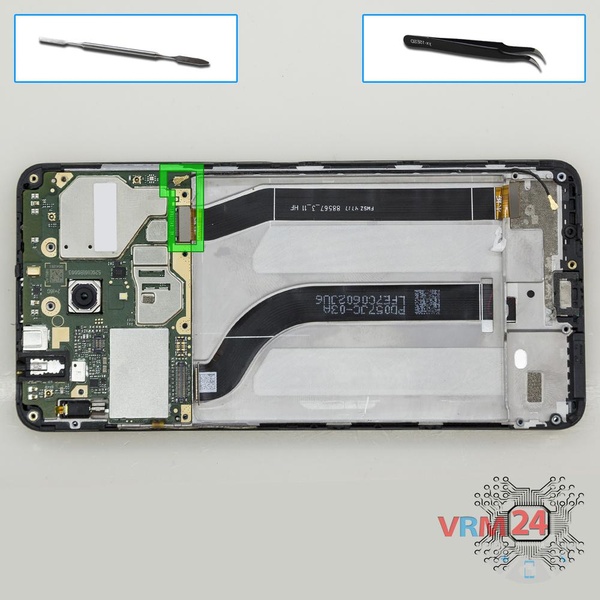

Faites levier sur les connecteurs du câble du module d'affichage, du câble inter-cartes et du câble coaxial.

⚠️ Soyez prudent lors du retrait des câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

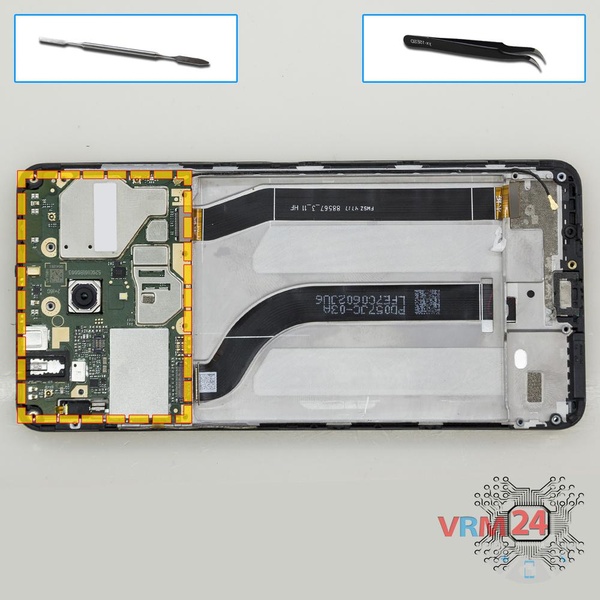

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

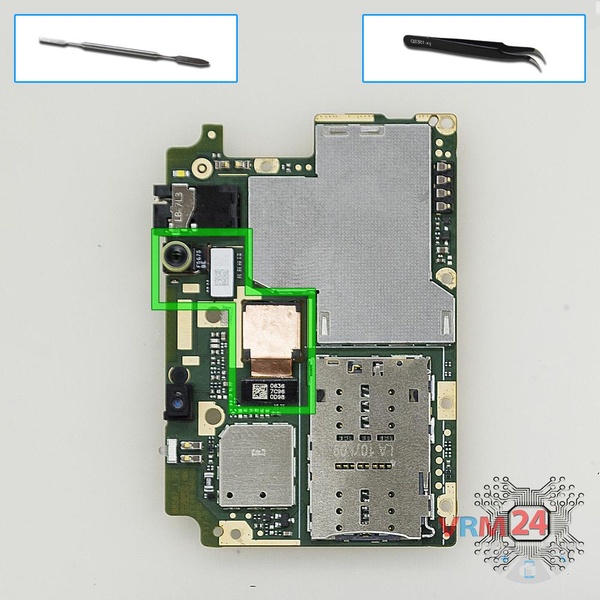

Déconnectez les connecteurs sur la carte mère et retirez les caméras principale et frontale (selfie).

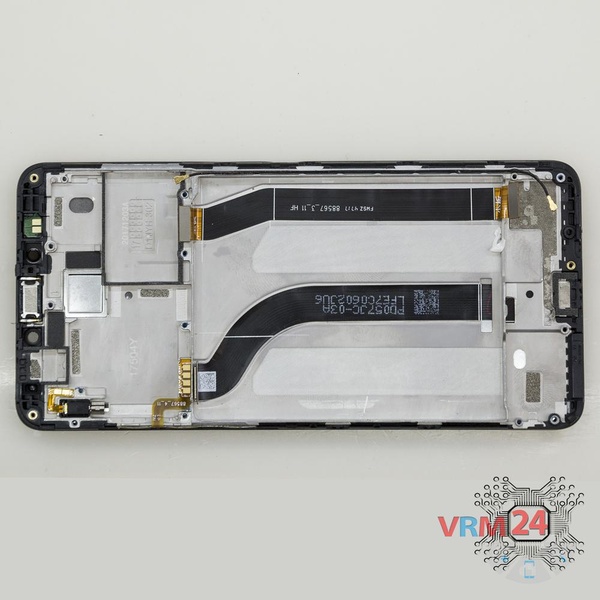

ℹ️ Dans le cadre d'affichage sont restés : le haut-parleur d'écoute, le câble coaxial et le moteur de vibration.
