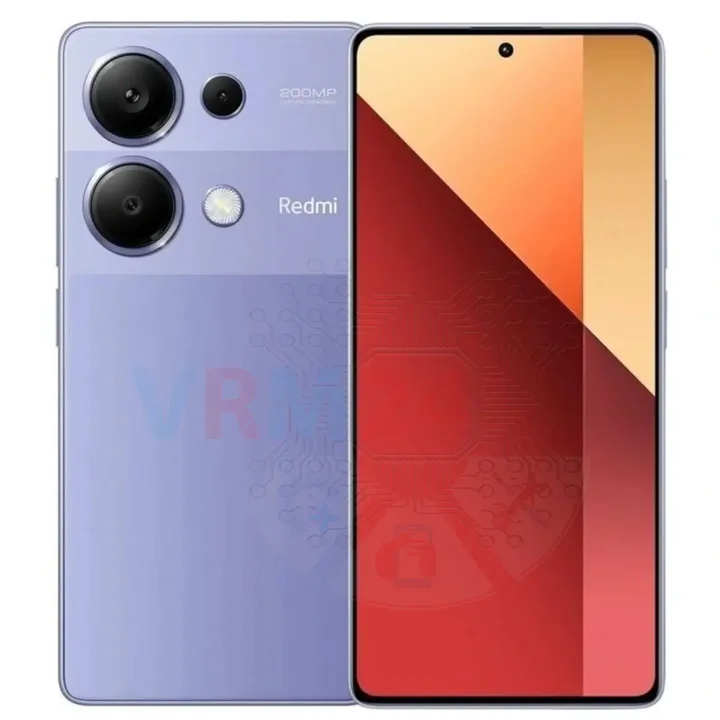

Démontage/Réparation de l'appareil mobile Xiaomi Redmi Note 13 Pro 4G (Xiaomi Redmi Note 13 Pro 4G 23117RA68G) avec la description de chaque étape et l'ensemble d'outils requis.

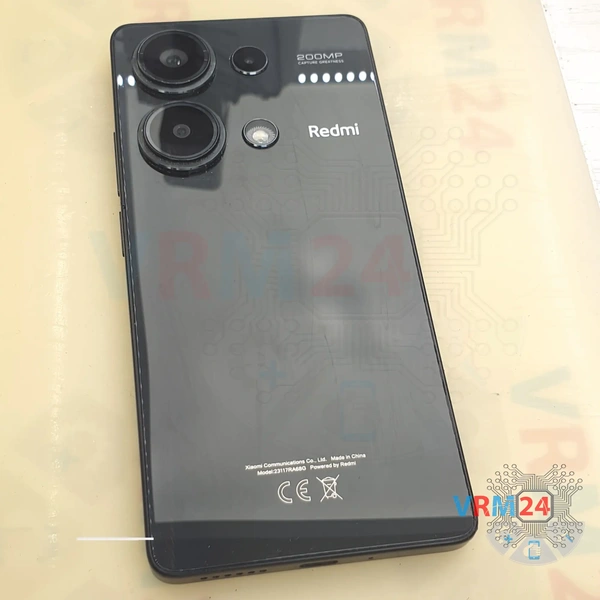

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

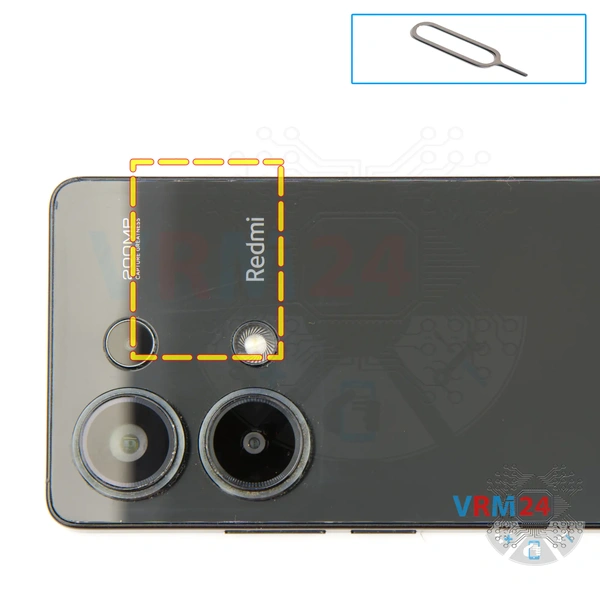

Tout d'abord, nous devons retirer le tiroir de carte. Pour ce faire, nous utilisons un outil spécial, l'insérons dans le trou et poussons délicatement le tiroir pour cartes SIM et cartes mémoire.

Si le tiroir ne sort pas bien, nous pouvons utiliser en plus une pince à épiler.

Ensuite, nous devons chauffer la surface de la coque arrière à environ 70 degrés Celsius ou 160 degrés Fahrenheit. Pour cela, nous utilisons un tapis chauffant ou un sèche-cheveux.

Et après 5 à 7 minutes, nous pouvons passer au détachement de la coque arrière.

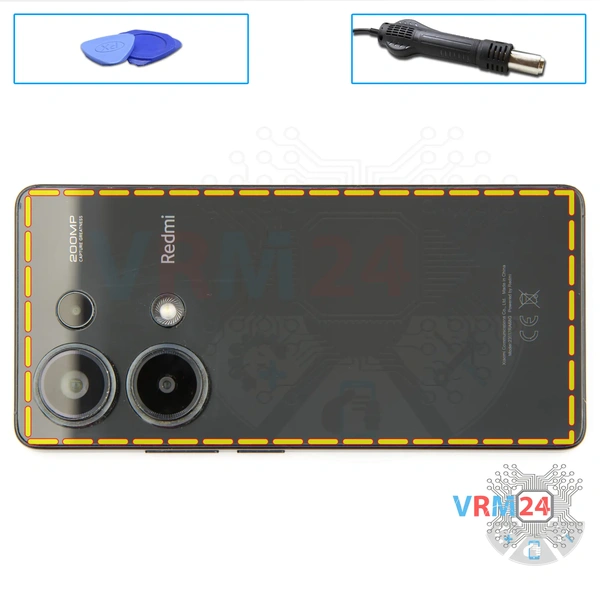

Pour détacher la coque arrière, nous utilisons d'abord un outil métallique fin car la coque arrière est légèrement encastrée dans la coque intermédiaire. Donc, nous utilisons l'outil métallique pour créer un petit espace, dans lequel nous poussons le film plastique fin et après cela nous travaillons avec le film plastique fin. Nous longeons soigneusement le bord - coupons la base adhésive.

Nous devons toujours être prudents dans la zone des caméras, afin de ne pas endommager les lentilles.

Nous devons également faire attention au fait que la coque arrière est en plus collée dans la zone des caméras.

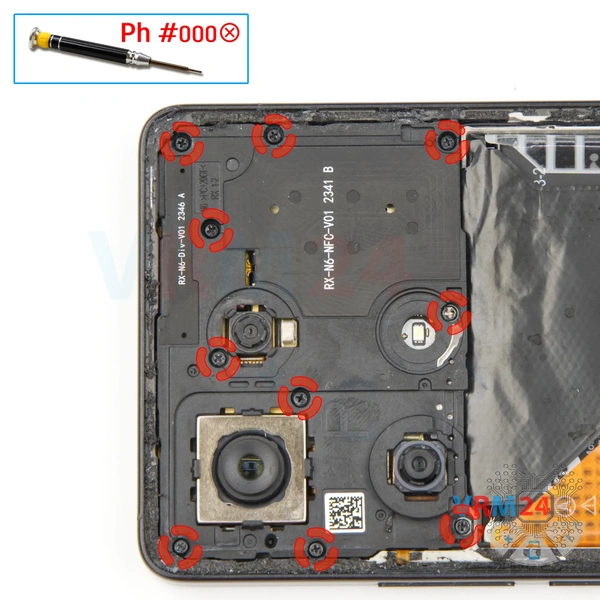

À l'aide d'un tournevis Phillips 1.5 mm (PH #000), dévissez les dix vis.

Il semble que toutes les vis soient identiques, mais nous vous recommandons néanmoins de les placer sur une surface spéciale dans un ordre spécifique afin que rien ne soit mélangé, juste au cas où.

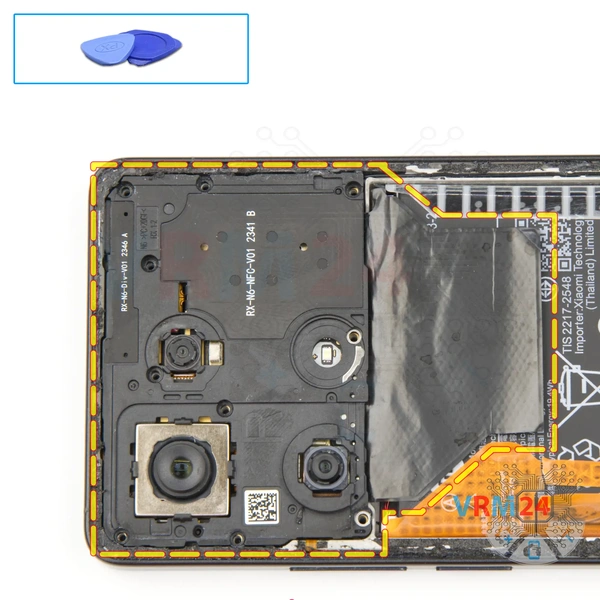

Ensuite, nous devons détacher la coque en haut. Pour cela, nous utilisons une pince à épiler avec embouts céramiques afin de ne pas court-circuiter quoi que ce soit sur la carte mère.

Comme toujours, nous devons trouver le bon endroit où nous faisons levier délicatement, soulevons et détachons la coque.

Soulevez soigneusement la coque, vérifiez que rien ne nous gêne et retirez-la.

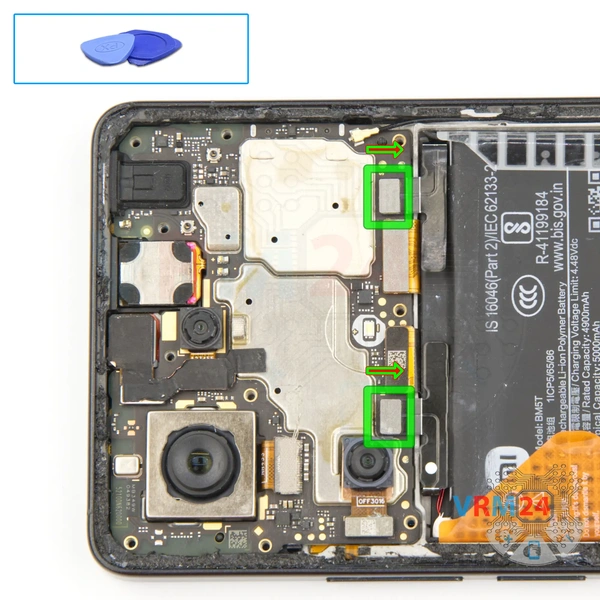

Débranchez les connecteurs de la batterie dès que possible. Utilisez un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Xiaomi Redmi Note 13 Pro 4G a une batterie MB5T d'une capacité de 5000 mAh (également appelée batterie rechargeable).

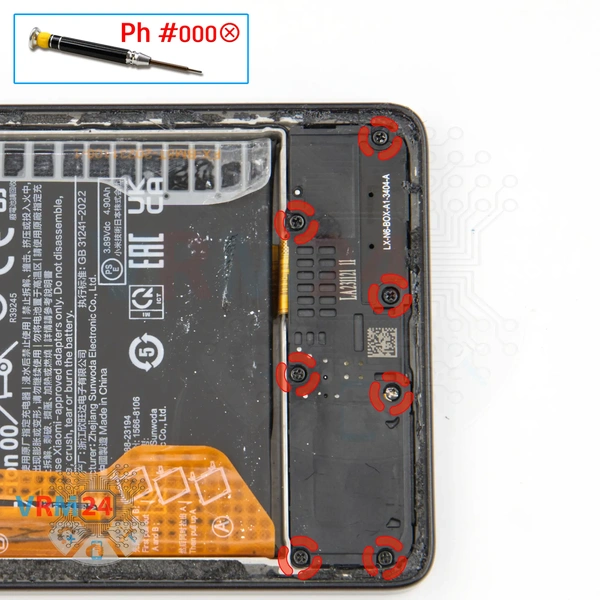

Ensuite, nous procédons au dévissage des sept vis dans la partie inférieure. Pour cela, nous utilisons également un tournevis Phillips d'un millimètre et demi ou Philips #000.

Dévissez soigneusement les vis et placez-les sur une surface spéciale.

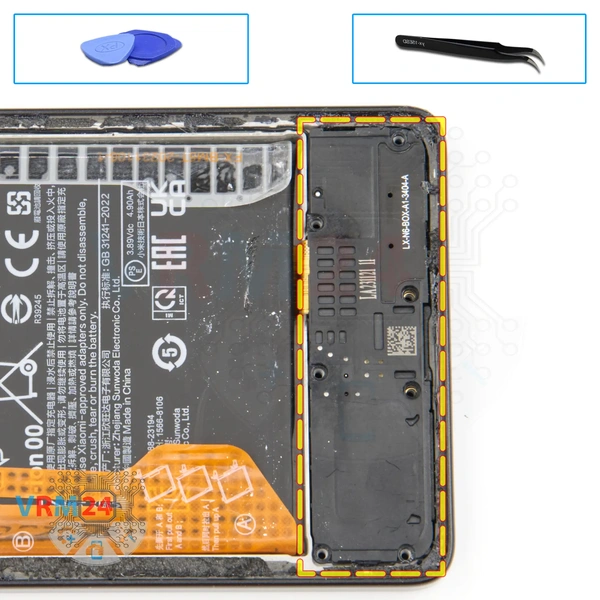

Et nous passons au détachement de la coque avec le haut-parleur - la coque qui cache la sous-carte.

Faites également levier délicatement sur le bord, soulevez et retirez la coque avec le haut-parleur.

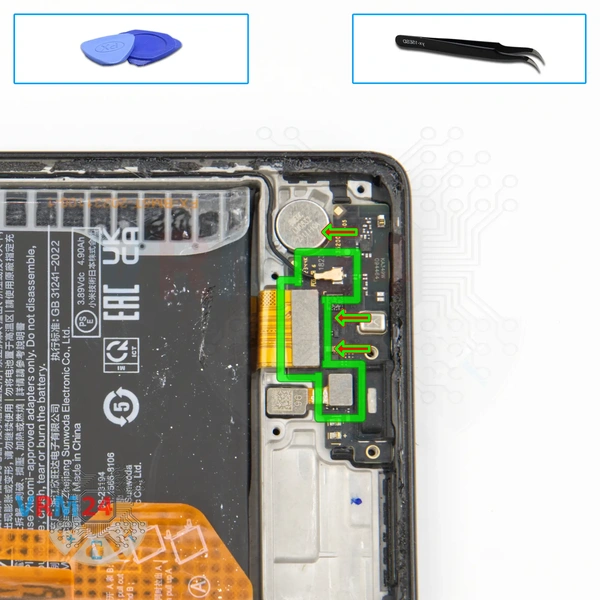

Nous débranchons le connecteur du capteur d'empreintes digitales, débranchons le connecteur du câble coaxial, débranchons le connecteur du câble inter-cartes.

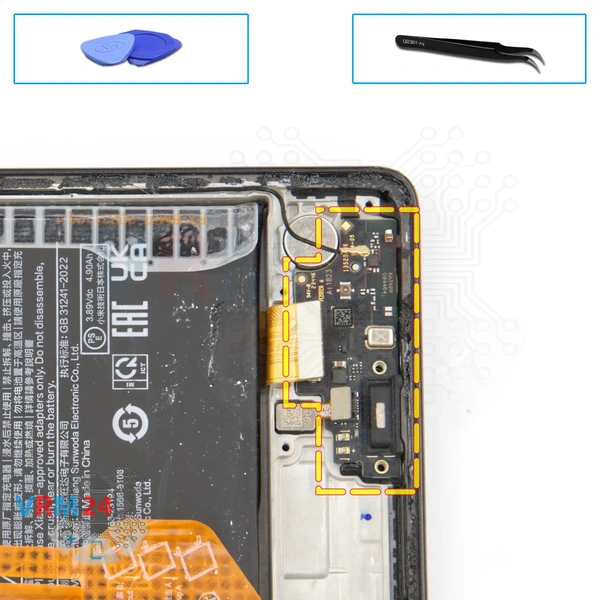

Et nous pouvons essayer de détacher la sous-carte. Nous devons trouver le bon endroit où nous pouvons accrocher, soulever et retirer la sous-carte.

Nous trouvons ce bon endroit. Essayez doucement de soulever et de retirer la sous-carte.  Au fait - la sous-carte est légèrement encastrée.

Sur la sous-carte, nous avons le microphone, le port de charge et d'autres éléments au dos.

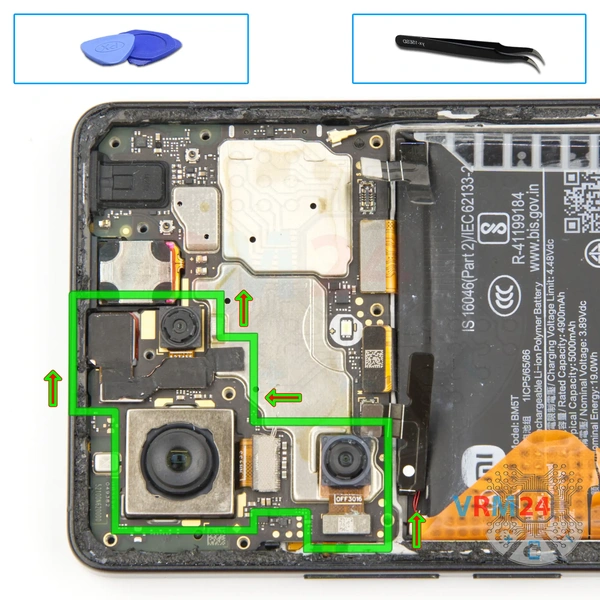

Bien, nous passons au détachement des caméras.

⚠️ Tenez soigneusement les caméras afin qu'elles ne tombent pas accidentellement et que nous n'endommangions rien.

Veuillez noter que la grande caméra arrière peut être collée par la base au cadre de l'écran.

Nous pouvons également détacher les deux caméras frontales. Nous les détachons soigneusement et les mettons de côté.

Après cela, nous pouvons débrancher les connecteurs sur la carte mère.

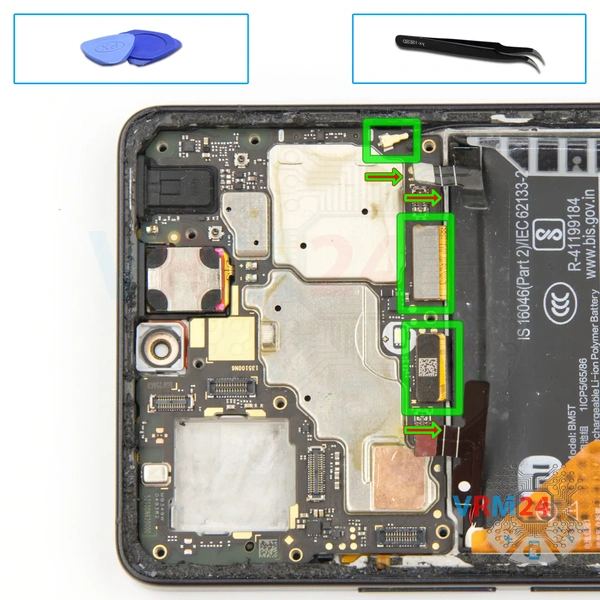

Débranchez le connecteur du câble coaxial, débranchez le connecteur du câble inter-cartes, débranchez le connecteur du câble d'affichage.

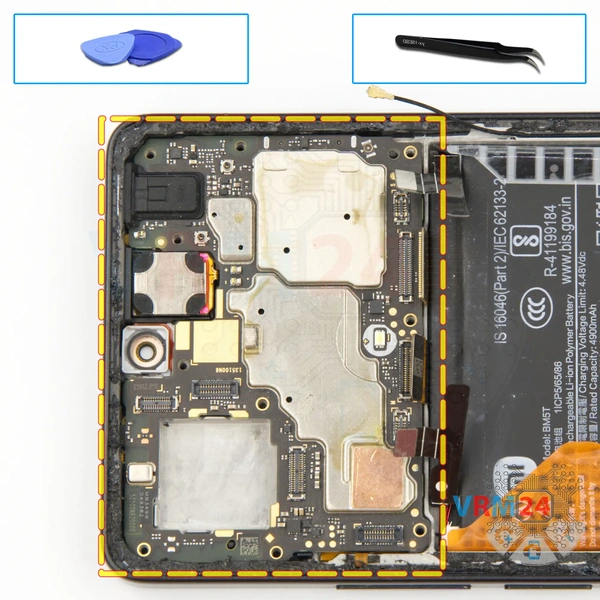

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

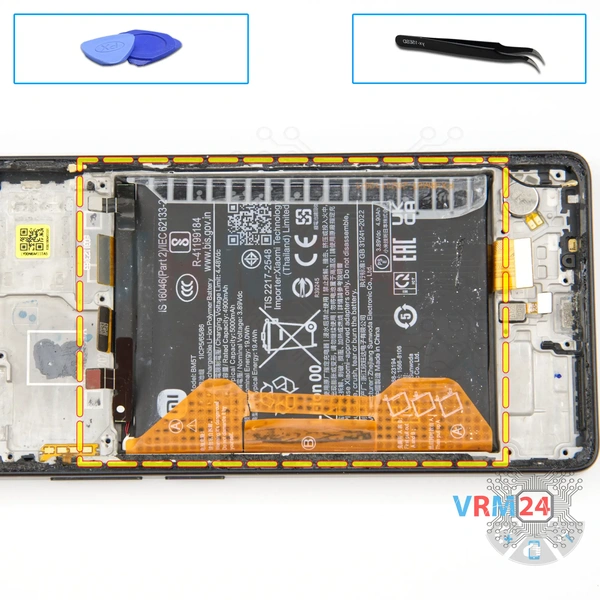

Bien, enfin, nous passons au détachement de la batterie.

Nous devons déplier les languettes marron avec les lettres A et B, lire la description, qui montre la séquence d'actions que nous devons effectuer lors du retrait de la batterie.

Donc, nous devons tirer la languette large, A vers le haut, et la languette avec la lettre B doit être tournée autant que possible, afin qu'elle ne nous gêne pas.

Sous la batterie, nous avons une protection transparente, qui protège les câbles.

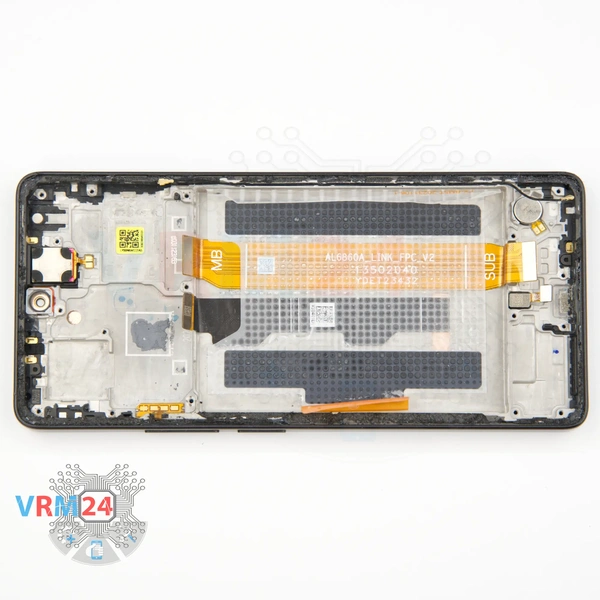

ℹ️ Dans le cadre d'affichage sont restés : le haut-parleur d'écoute, le câble coaxial et le moteur de vibration.
