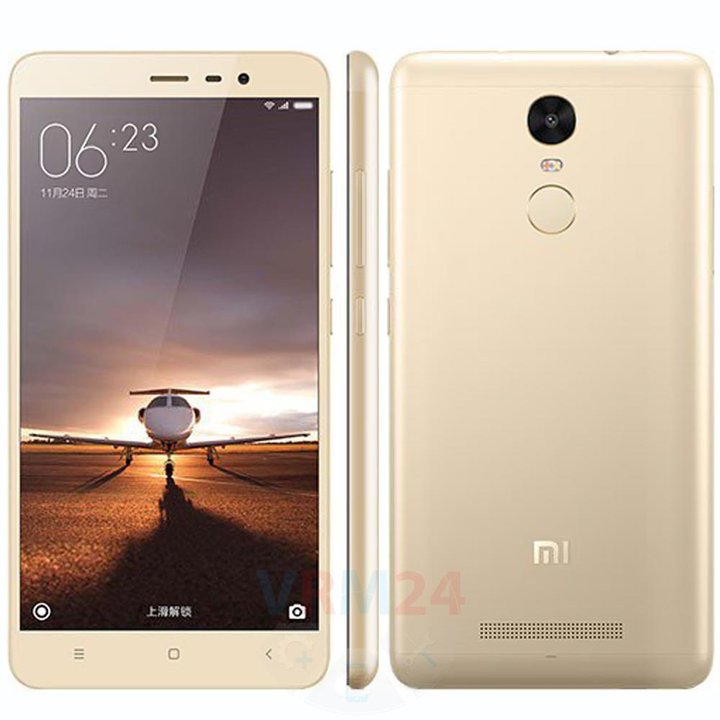

Démontage/Réparation de l'appareil mobile Xiaomi RedMi Note 3 (Xiaomi Redmi Note 3) avec la description de chaque étape et l'ensemble d'outils requis.

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

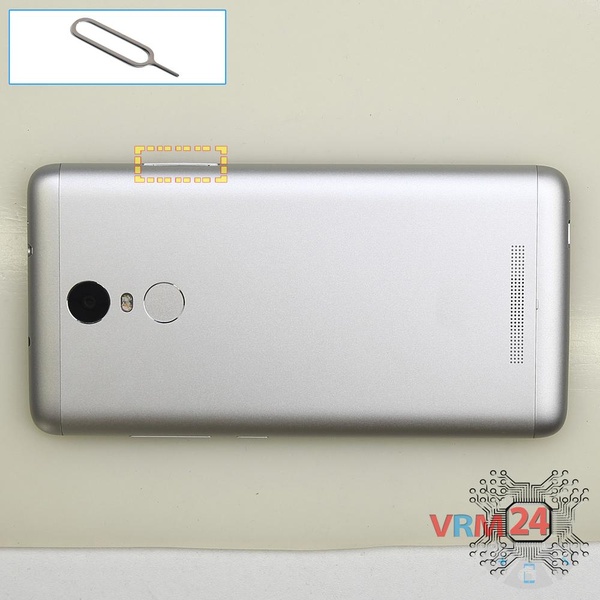

Utilisez l'outil d'éjection (aussi appelé aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

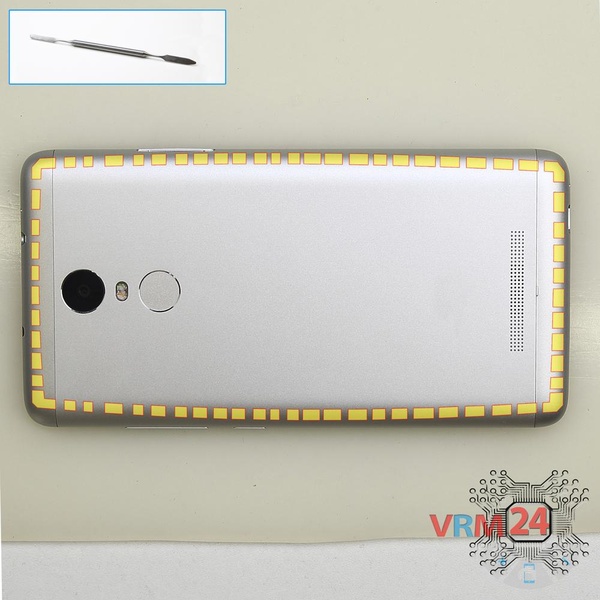

À l'aide d'un spudger ou d'un médiator en plastique, détachez délicatement les clips de la coque arrière en faisant le tour du bord.

N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠️ Faites attention en ouvrant la coque du côté des boutons de volume et d'alimentation. Le câble fin et les boutons fragiles sont très faciles à endommager.

⚠️ Faites attention au capteur d'empreintes digitales, son câble est à l'intérieur et est fixé à la carte mère, mais le capteur d'empreintes digitales lui-même se trouve sur la coque arrière. Nous devons déconnecter le capteur d'empreintes digitales de la carte mère avant de retirer la coque arrière.

Déconnectez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Xiaomi RedMi Note 3 possède une batterie BM46 d'une capacité de 4000 mAh (aussi appelée batterie rechargeable).

⚠️ Il est fortement recommandé de déconnecter le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

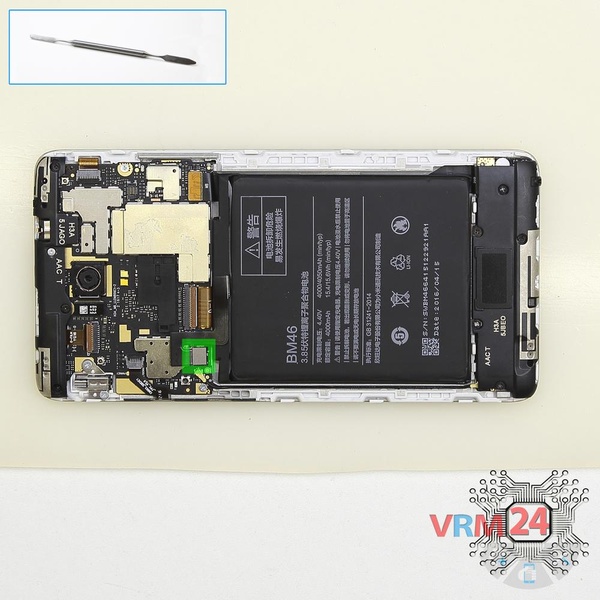

Retirez la batterie avec une extrême prudence car elle est collée de l'intérieur par le fabricant.

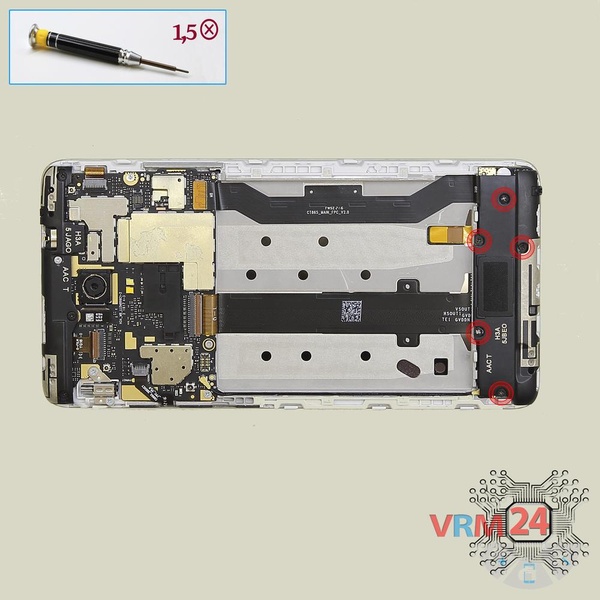

À l'aide d'un tournevis (Phillips 1.5 mm PH #000), dévissez les cinq vis.

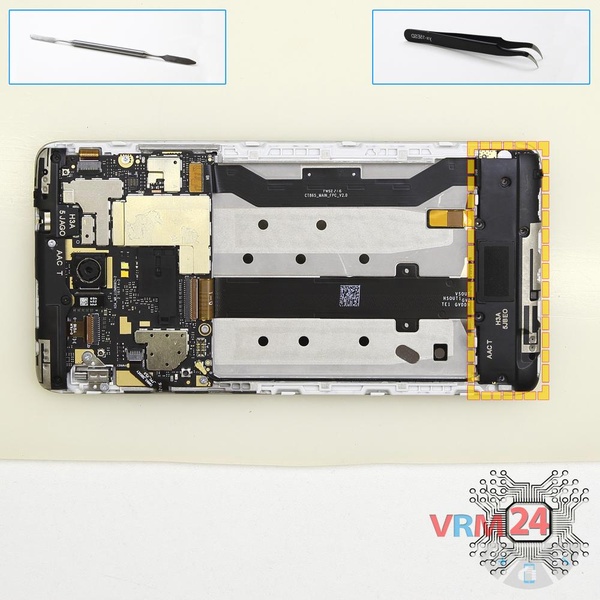

Faites levier sur le bord et retirez l'ensemble haut-parleur avec les pistes d'antenne.

Déconnectez le connecteur du câble coaxial, le connecteur du câble inter-cartes.

⚠️ Ne tirez pas sur le câble et ne le faites pas levier avec un outil tranchant, les connecteurs sont assez faibles et se cassent facilement, ou le câble se détache de l'extrémité (cosse).

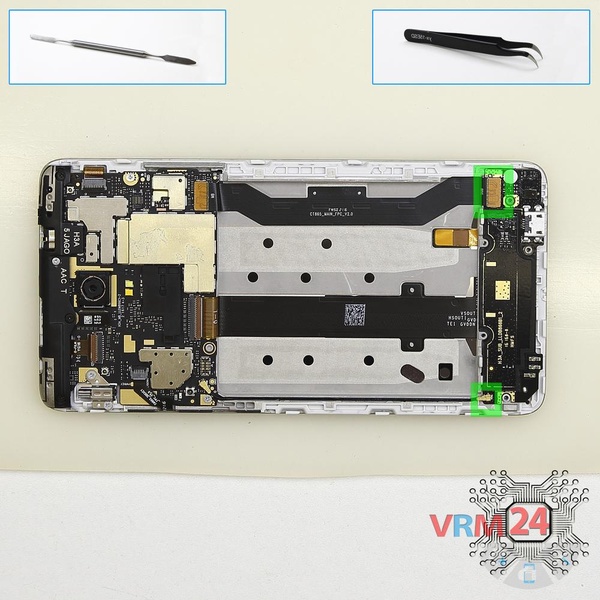

Retirez la carte fille. Elle peut être collée au châssis ou fixée par des attaches comme des loquets ou des crochets, soyez donc prudent.

ℹ️ La carte fille contient un port de charge (Micro-USB), un microphone, des contacts à ressort pour le haut-parleur et une unité d'antenne.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

À l'aide d'un tournevis (Philips 1.5 mm PH #000), dévissez les quatre vis. Dans notre cas, une vis était argentée.

⚠️ Si vous en avez une, veuillez noter son emplacement, elle peut avoir des paramètres différents comme la taille, la longueur, etc.

⚠️ Si vous la vissez à un autre endroit, vous risquez de casser ou de percer quelque chose.

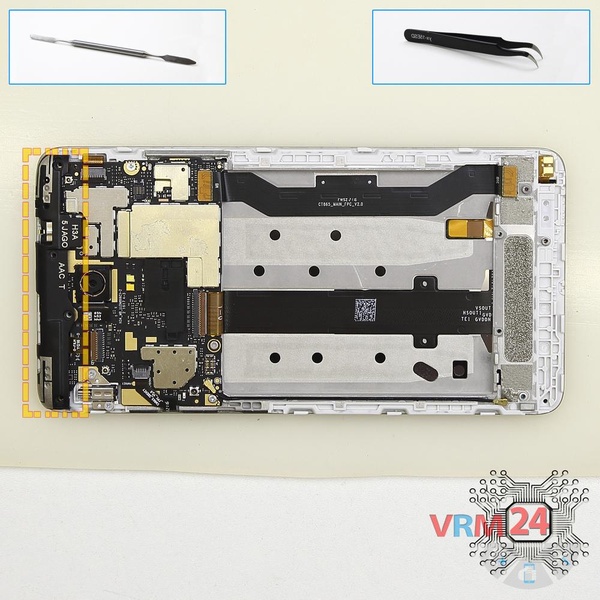

Faites levier sur les bords. Déplacez un outil d'ouverture le long du bord pour détacher les clips et retirez la coque arrière avec les pads d'antenne et les pistes.

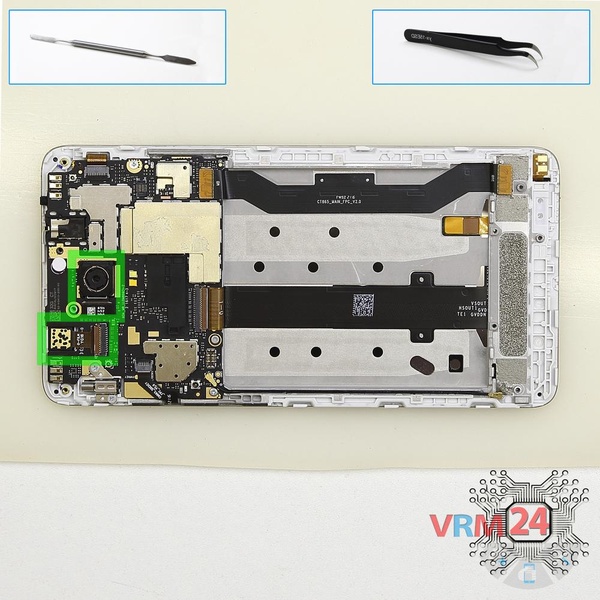

Déconnectez les connecteurs sur la carte mère et retirez les caméras principale et frontale (selfie).

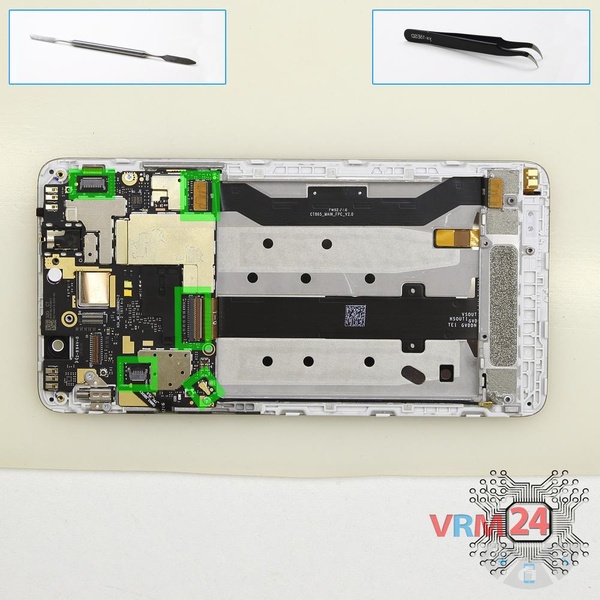

Soulevez les connecteurs du câble des boutons latéraux, du câble d'affichage, du câble de l'écran tactile, du câble inter-cartes et du câble coaxial.

⚠️ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins, et il est facile de les casser ou d'endommager les pistes de contact à l'intérieur.

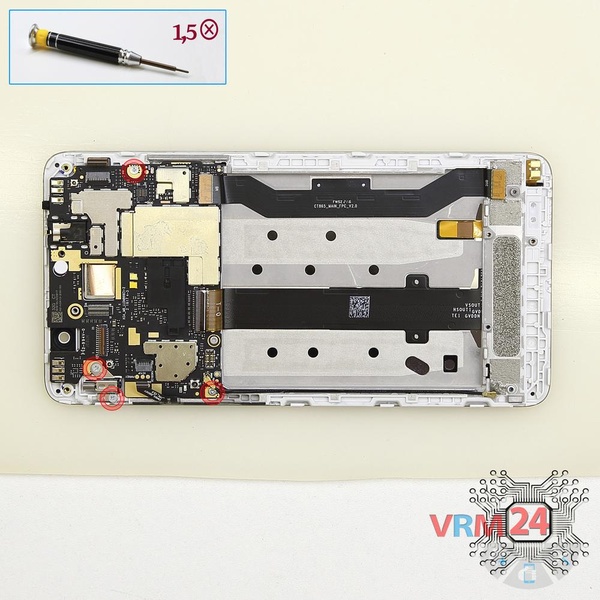

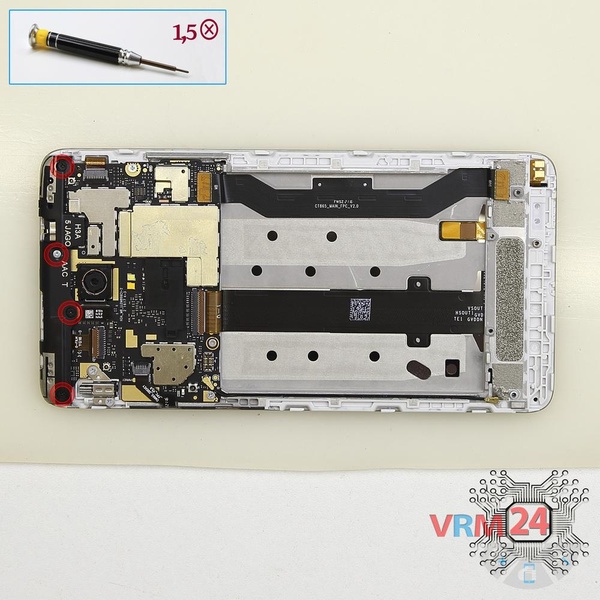

À l'aide d'un tournevis (Philips 1.5 mm PH #000), dévissez les quatre vis fixant la carte mère et le moteur de vibration. Nous retirons également le support maintenant le moteur de vibration.

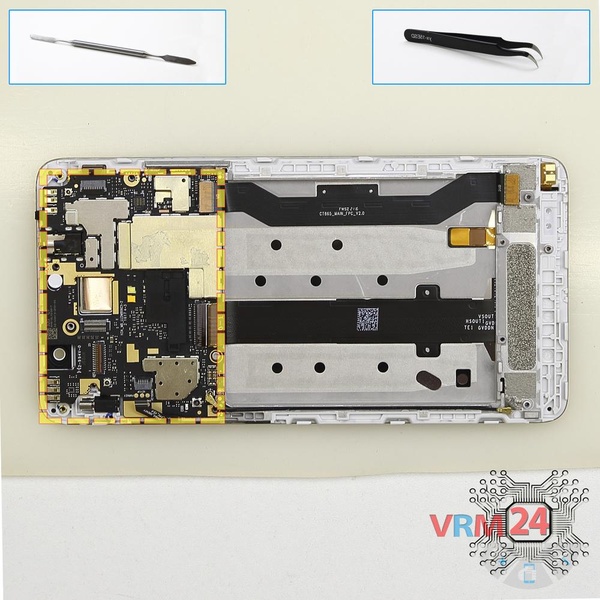

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

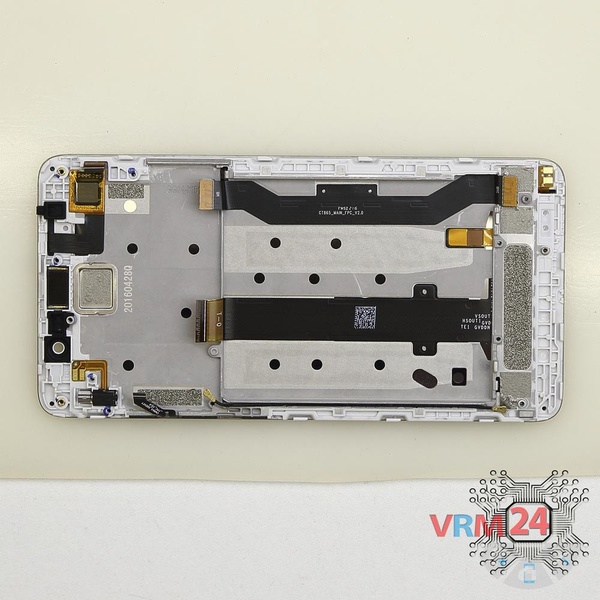

ℹ️ Dans le cadre d'affichage, il reste : le haut-parleur d'écoute, le câble coaxial.
