Démontage/Réparation de l'appareil mobile Xiaomi RedMi Note 9 (Xiaomi Redmi Note 9 M2003J15SG) avec la description de chaque étape et l'ensemble d'outils requis.

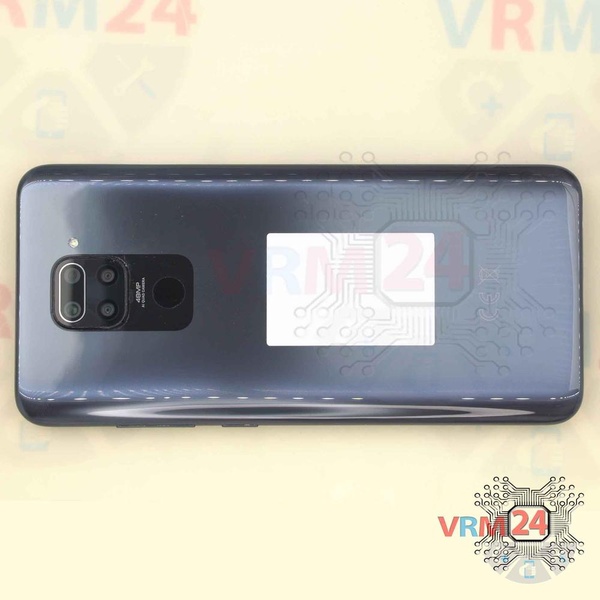

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

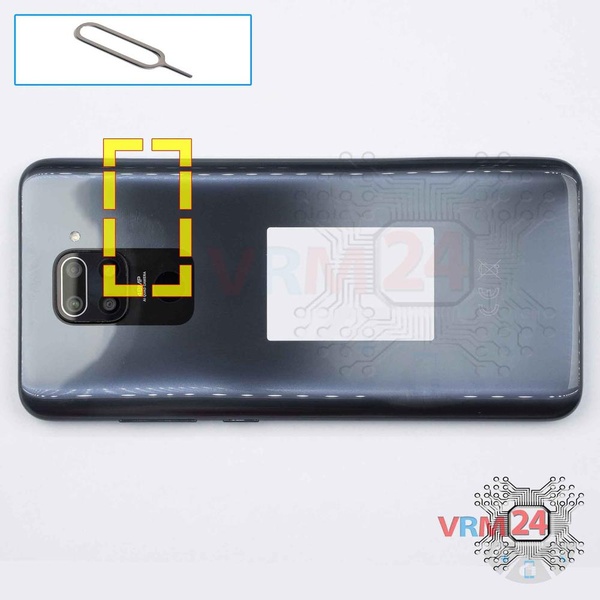

Utilisez l'outil Clé (aussi appelé Aiguille) ou un Trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir de carte SIM et mémoire (Micro SD).

⚠ Faites attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

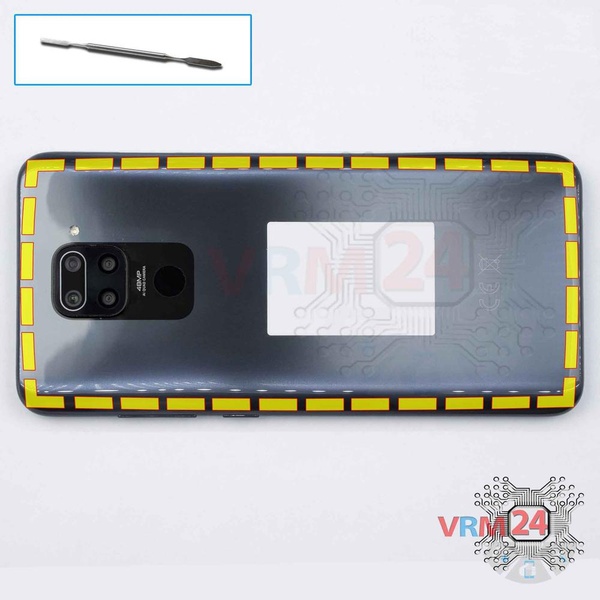

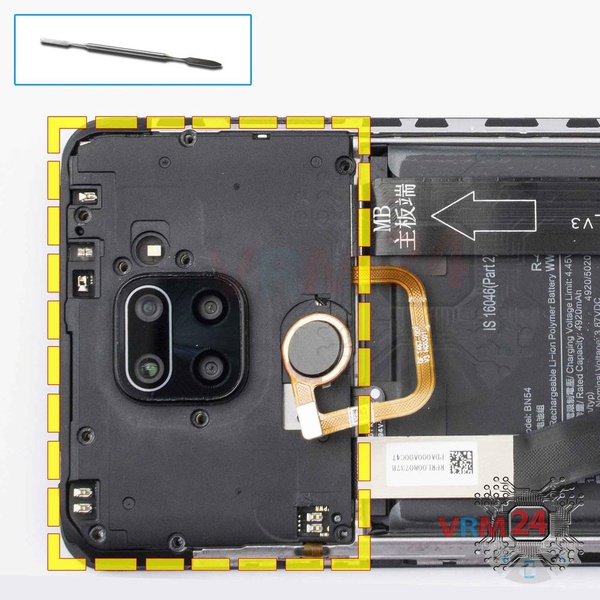

À l'aide d'un spudger ou d'un outil en plastique, détachez délicatement, sur tout le pourtour, les clips de la coque arrière, puis retirez-la.

N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠ Soyez prudent lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Le câble fin et les boutons fragiles sont très faciles à endommager.

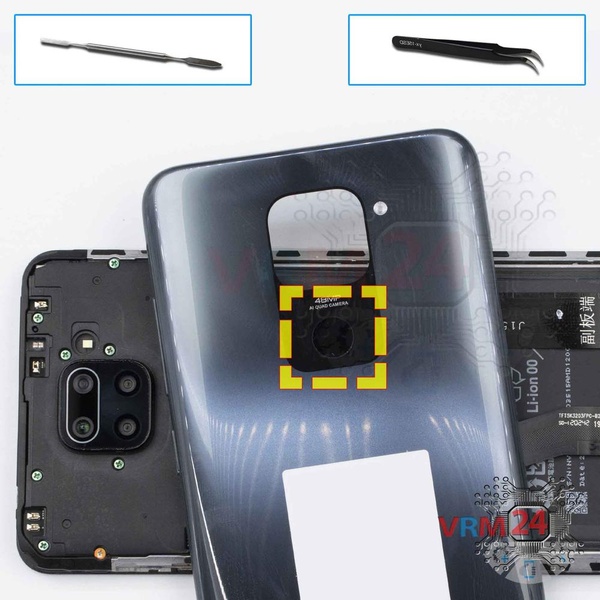

⚠ Faites attention au capteur d'empreintes digitales collé à la coque arrière depuis l'intérieur.

Décollez le capteur d'empreintes digitales et retirez le cache.

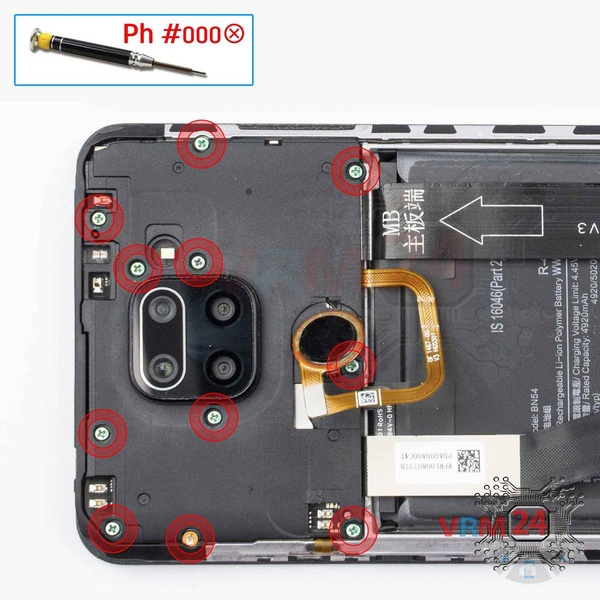

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 11 vis.

Retirez le cache avec les antennes qui protège la carte de circuit imprimé (PCB). Essayez de soulever les caches par les bords et ne poussez rien entre eux pour ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur la carte mère.

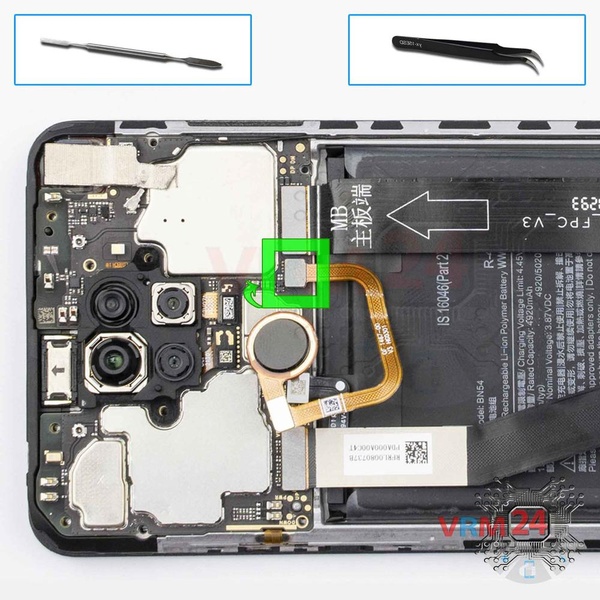

Faites levier sur le connecteur et retirez le capteur d'empreintes digitales.

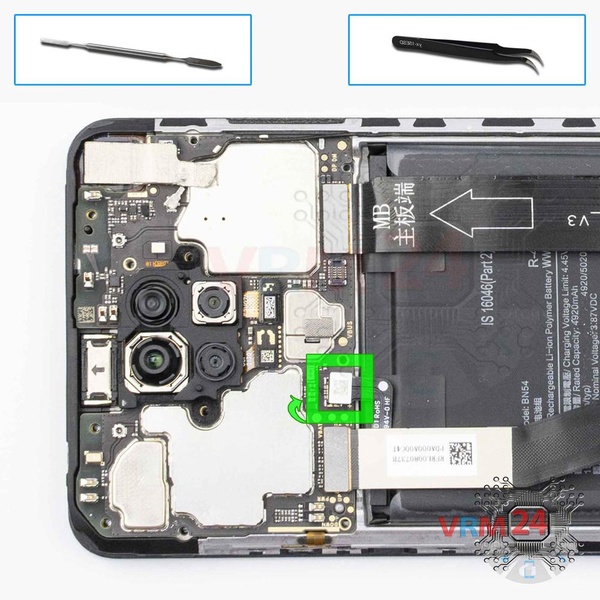

Débranchez le connecteur de la batterie dès que possible.

ℹ️ Le modèle Xiaomi Redmi Note 9 M2003J15SG possède une batterie BN54 d'une capacité de 5020 mAh (aussi appelée batterie rechargeable).

⚠ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

De plus, essayez de ne pas utiliser d'outil métallique pour débrancher le connecteur de la batterie rechargeable ou faites-le avec précaution.

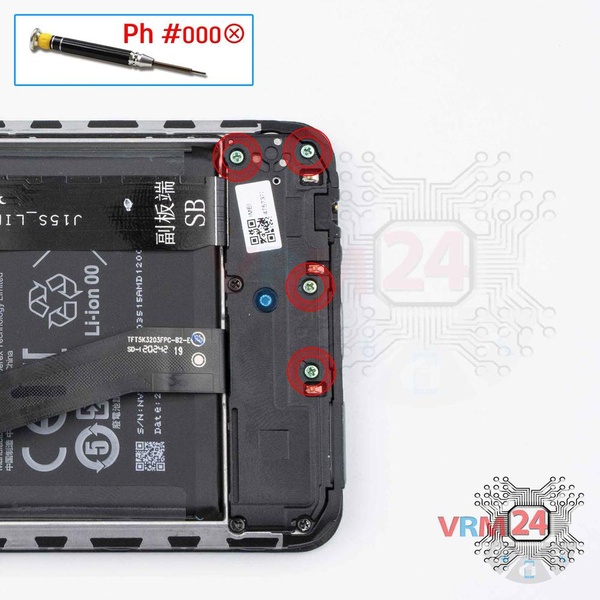

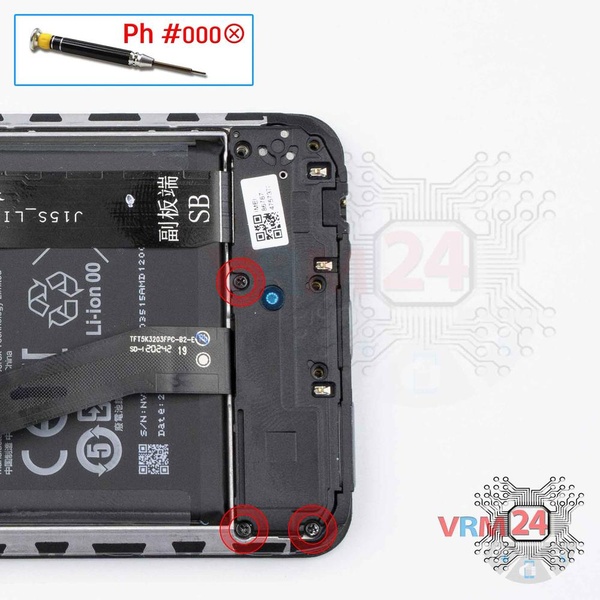

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez quatre vis.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 3 vis courtes.

ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors du remontage de l'appareil, visser une vis au mauvais endroit peut endommager l'appareil ou l'une de ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

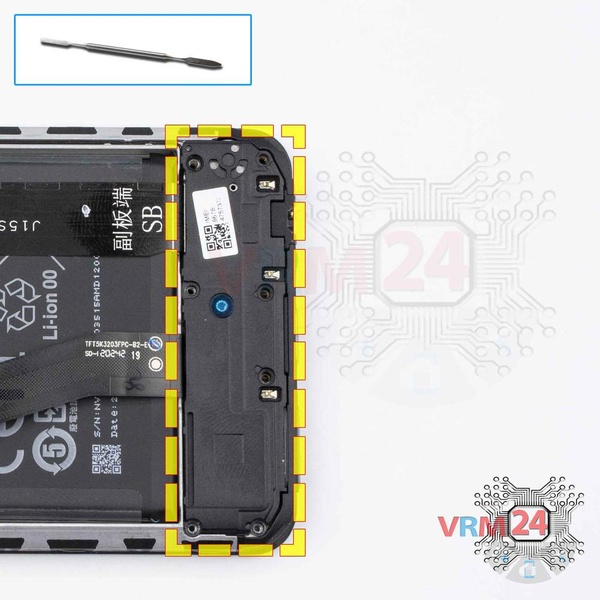

Retirez l'ensemble haut-parleur avec les antennes.

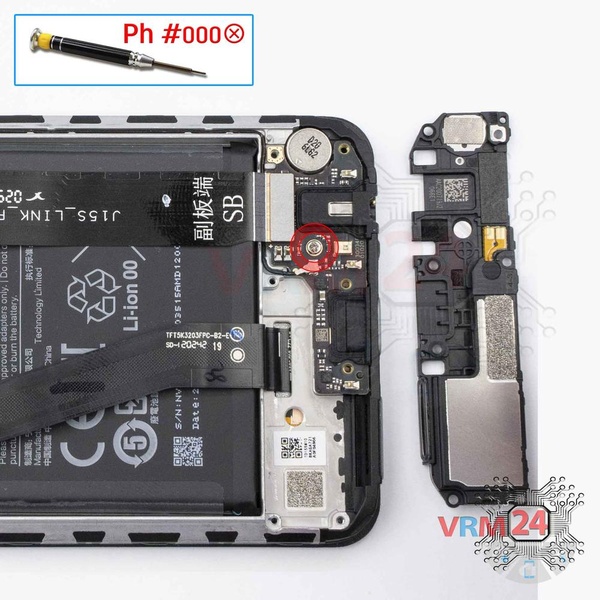

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez une vis fixant la carte fille.

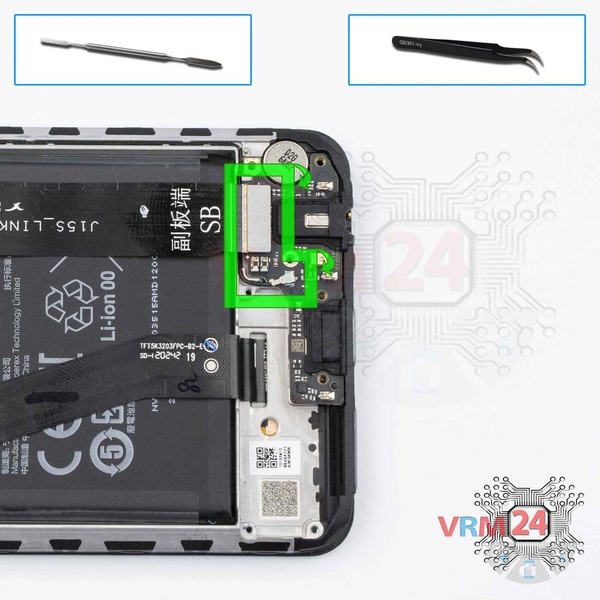

Déconnectez le connecteur du câble coaxial, les câbles vers la carte mère, sur la carte fille.

⚠ Ne tirez pas sur le câble et ne le faites pas levier avec un outil pointu, les connecteurs sont assez fragiles et se cassent facilement, ou le câble se détache de l'extrémité (cosse).

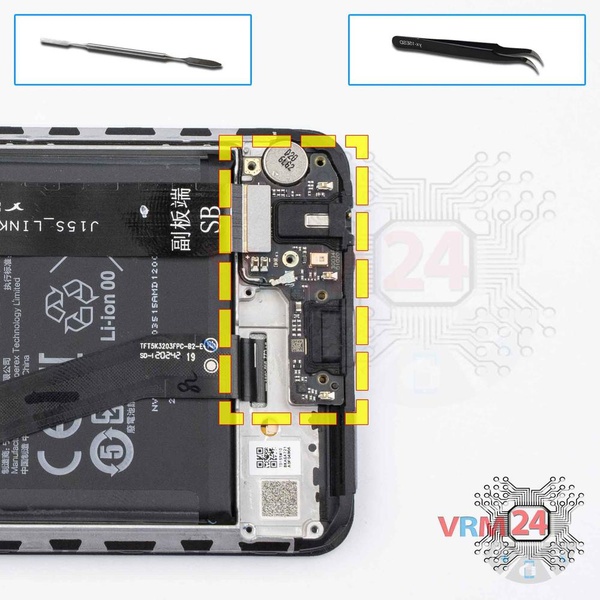

Retirez la carte fille. Elle est collée au châssis avec du ruban métallisé, donc pour faciliter le processus, la carte peut être légèrement chauffée.

ℹ️ La carte contient un port de charge (Micro USB), un microphone, une prise jack pour écouteurs, des contacts à ressort pour le haut-parleur, un moteur de vibration et une unité d'antenne.

⚠ Il n'est pas nécessaire d'insérer l'outil sous la carte lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

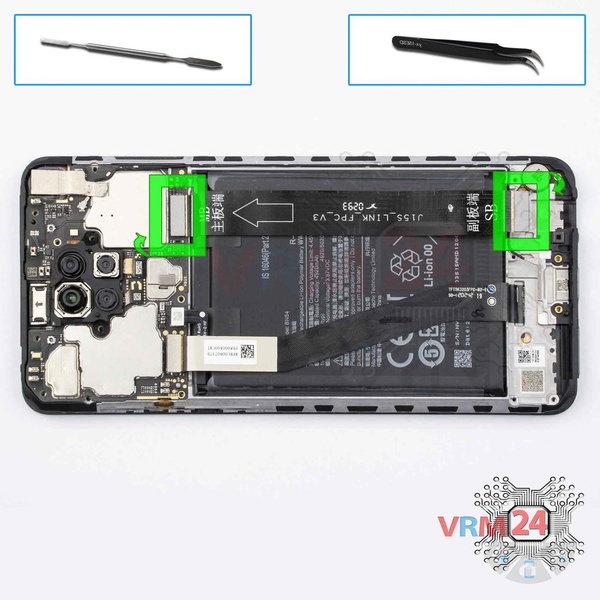

Délicatement, de préférence par le bord, débranchez les connecteurs et retirez la nappe inter-cartes reliant la carte mère à la carte fille (également appelée sous-carte).

⚠ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

ℹ️ Une flèche sur la nappe FFC (nappe plate flexible) indique sa position correcte.

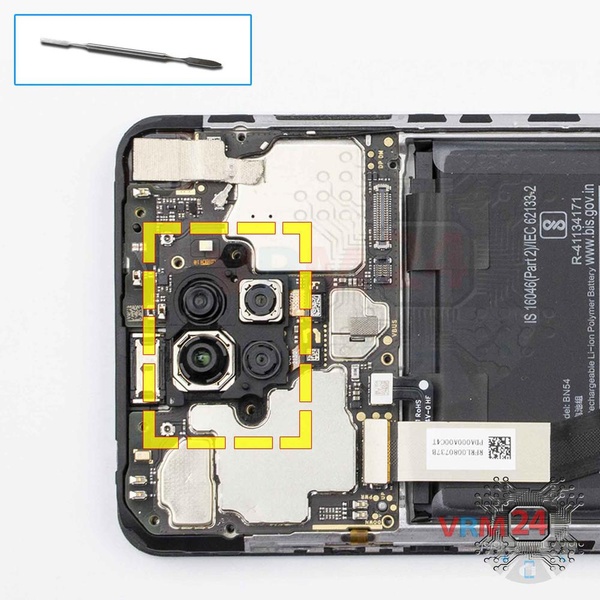

Retirez le cache fixant les caméras.

Faites levier sur le connecteur et retirez la caméra avant (selfie) et les deux caméras arrière. Débranchez également le connecteur du câble coaxial.

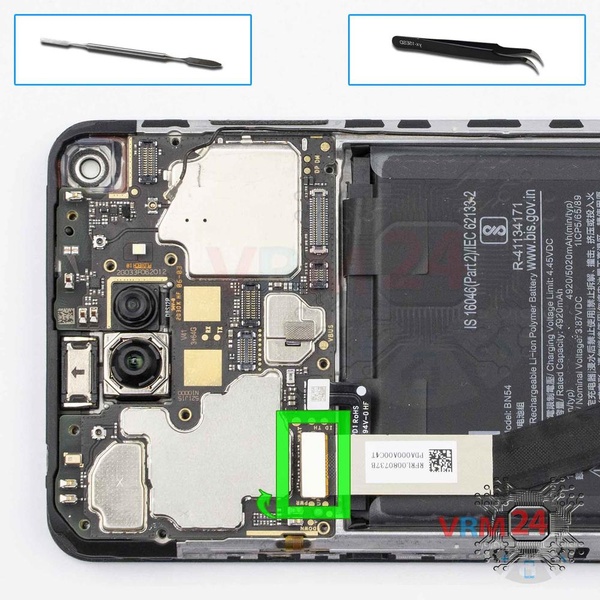

Déconnectez le connecteur du module d'affichage.

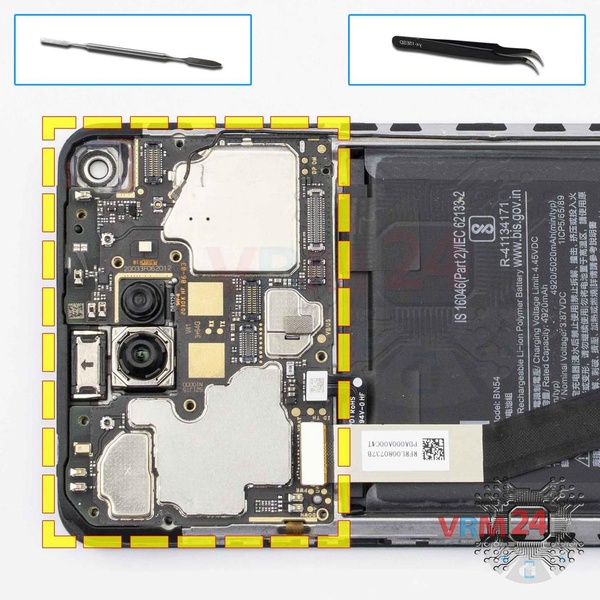

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

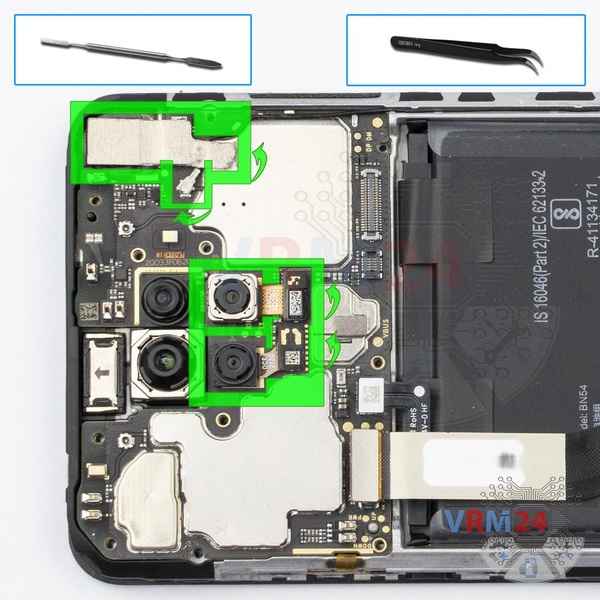

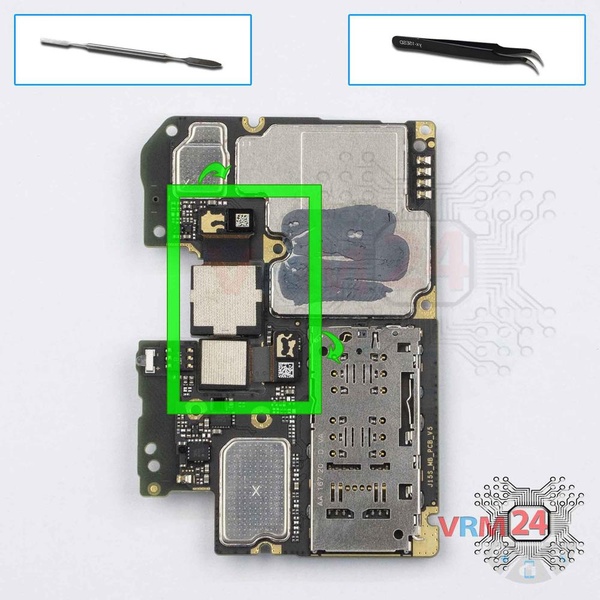

Soulevez les connecteurs et retirez les deux caméras arrière.
