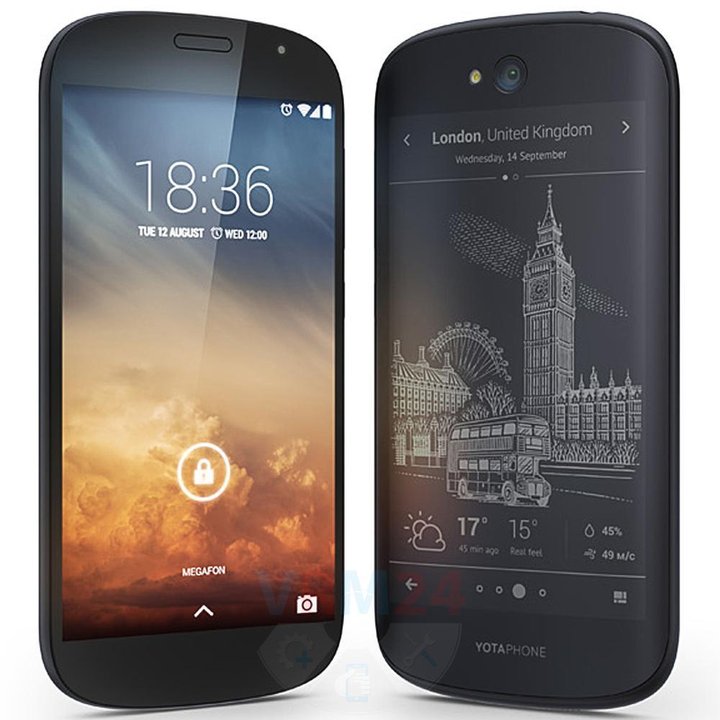

Démontage/Réparation de l'appareil mobile Yota YotaPhone 2 YD201 (Yota YD201) avec la description de chaque étape et l'ensemble d'outils requis.

Utilisez l'outil d'éjection (aussi appelé Aiguille) ou un Trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir de carte SIM.

Décollez la coque à l'extrémité du téléphone et retirez-la.

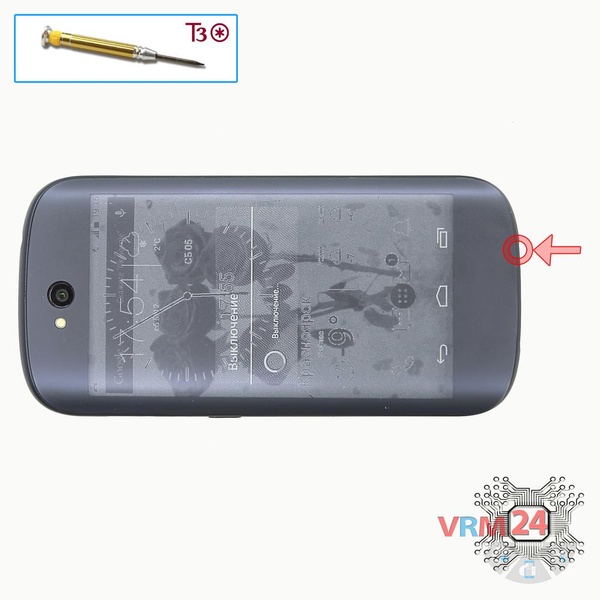

À l'aide d'un tournevis (hex T3), dévissez une vis.

⚠️ Attention ! Le démontage a une difficulté maximale de 3e car le processus commence par le démontage du module d'affichage. Si vous n'avez aucune expérience ou n'êtes pas sûr de vos compétences, nous vous recommandons vivement de contacter un centre de service spécialisé.

Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface du module d'affichage doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

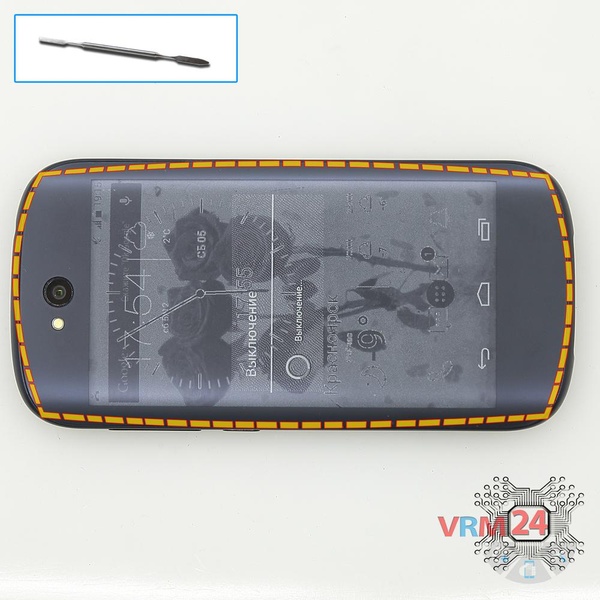

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent très difficile de faire passer l'outil entre les pièces à séparer. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ni de force pour la séparation qui pourrait endommager les éléments à l'intérieur.

Le processus est visible intégralement dans notre vidéo ainsi qu'en détail, à la fin des instructions.

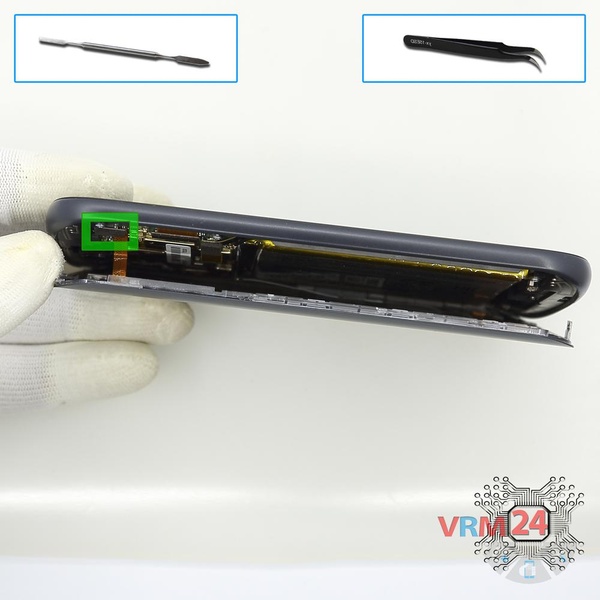

Débranchez le connecteur de l'écran E-ink.

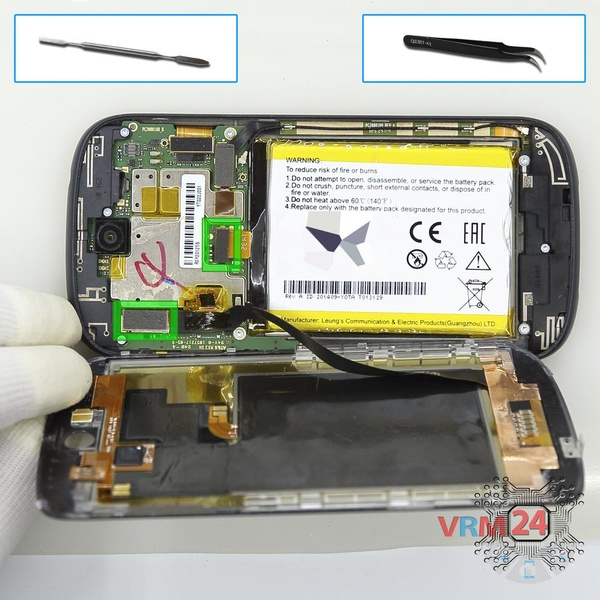

Ouvrez la coque-E-ink-écran et débranchez le connecteur du câble d'affichage sur la carte mère et retirez la coque arrière, débranchez également le connecteur de la batterie.

⚠️ Débranchez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Yota YotaPhone 2 YD201 possède une batterie YT0225023 d'une capacité de 2500 mAh (aussi appelée batterie rechargeable).

⚠️ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

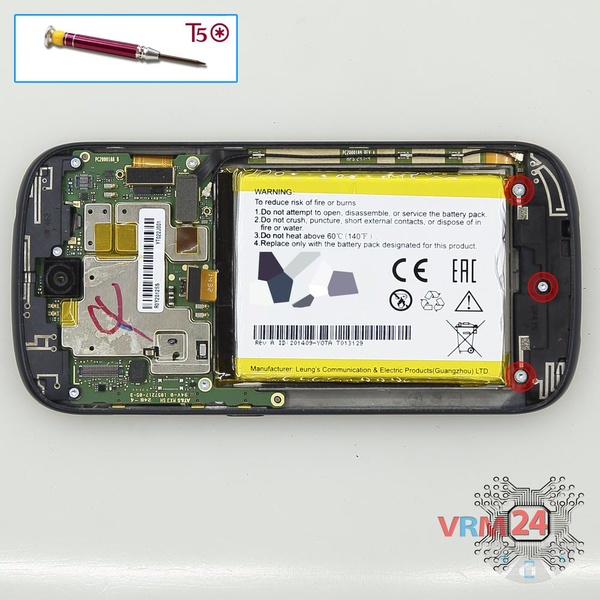

À l'aide d'un tournevis (hex T5), dévissez les trois vis.

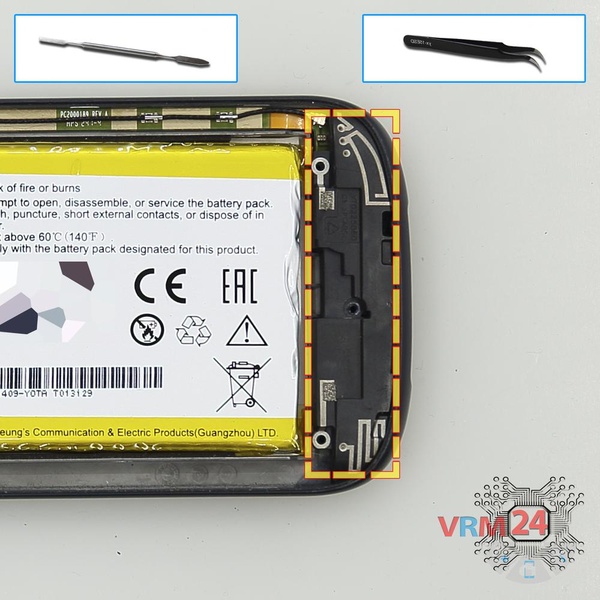

Faites levier sur le bord et retirez l'ensemble du haut-parleur et du moteur de vibration.

Débranchez le connecteur du câble coaxial, le câble inter-cartes du sous-écran sur la carte fille.

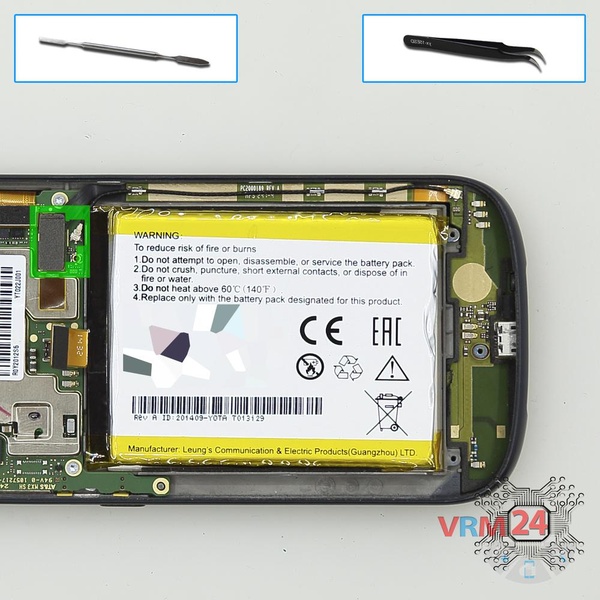

Retirez la carte fille. Elle peut être collée au châssis avec du ruban métallisé, donc pour faciliter le processus, la carte fille peut être légèrement chauffée.

La carte fille peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

ℹ️ La carte fille contient un port de charge (Micro USB), un microphone, un câble inter-cartes, des contacts à ressort pour le haut-parleur, le moteur de vibration et une unité d'antenne.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

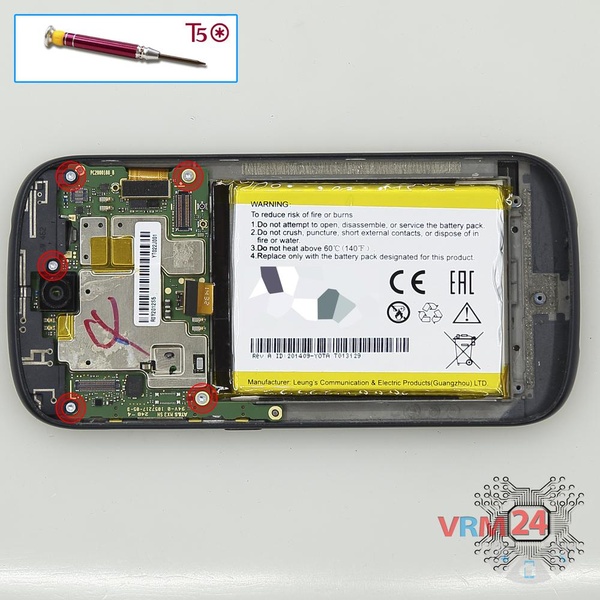

À l'aide d'un tournevis (hex T5), dévissez cinq vis fixant la carte mère.

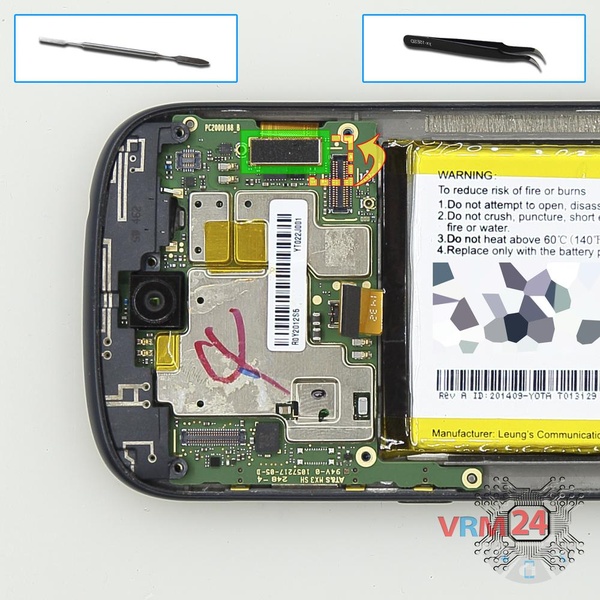

Débranchez le connecteur du câble d'affichage et le connecteur du câble de l'écran tactile de l'intérieur de la carte mère.

⚠️ Ne tirez pas sur le câble et ne faites pas levier avec un outil tranchant, les connecteurs sont assez fragiles et se cassent facilement, ou le câble sort de son extrémité (cosse).

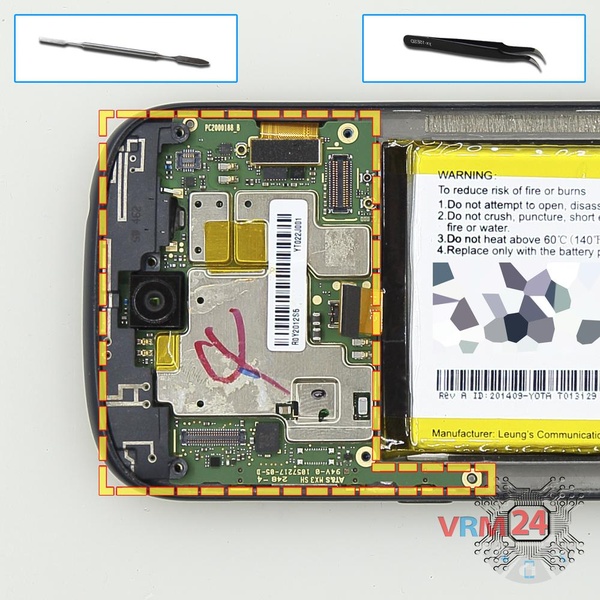

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

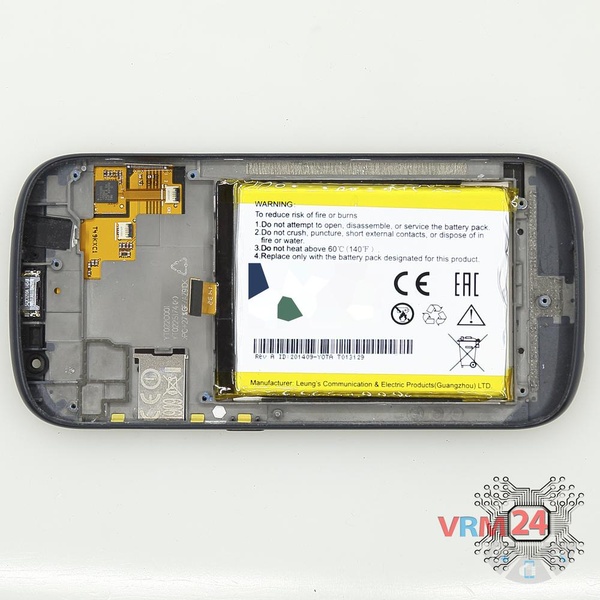

ℹ️ Dans le cadre de l'écran sont restés : le haut-parleur d'écoute, la batterie.

Faites levier sur le bord et retirez la coque avec la prise jack casque et les pistes et pads d'antenne.

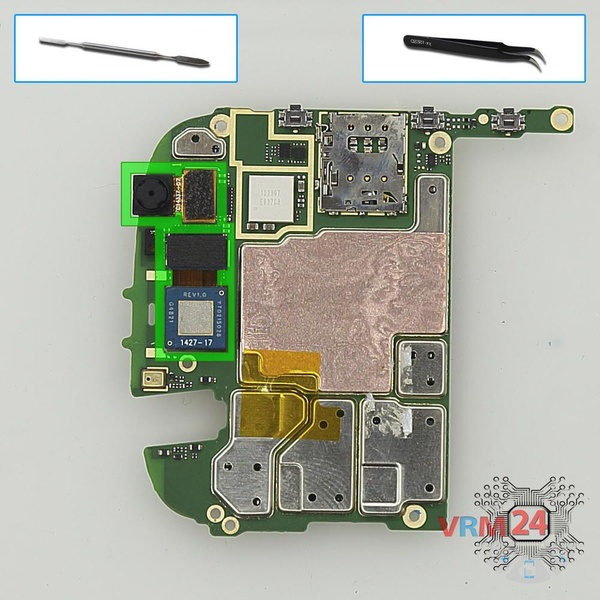

Débranchez les connecteurs sur la carte mère et retirez une caméra arrière et une caméra avant (selfie).
