Démontage/Réparation de l'appareil mobile ZTE Blade A6 avec la description de chaque étape et l'ensemble d'outils requis.

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

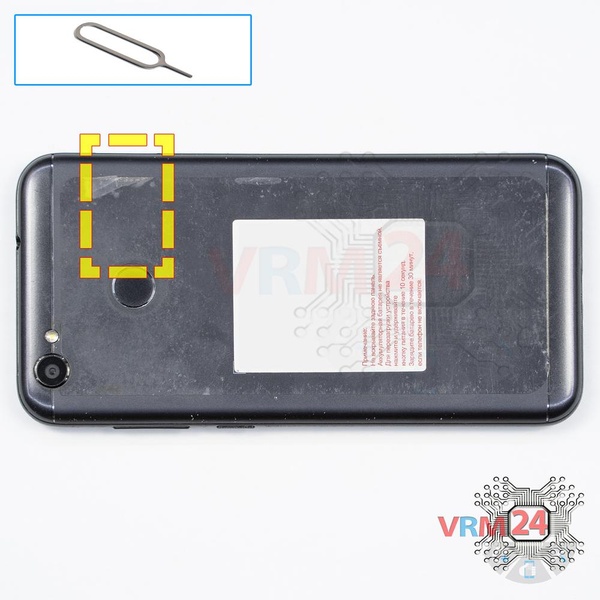

Utilisez l'outil d'éjection (aussi appelé aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

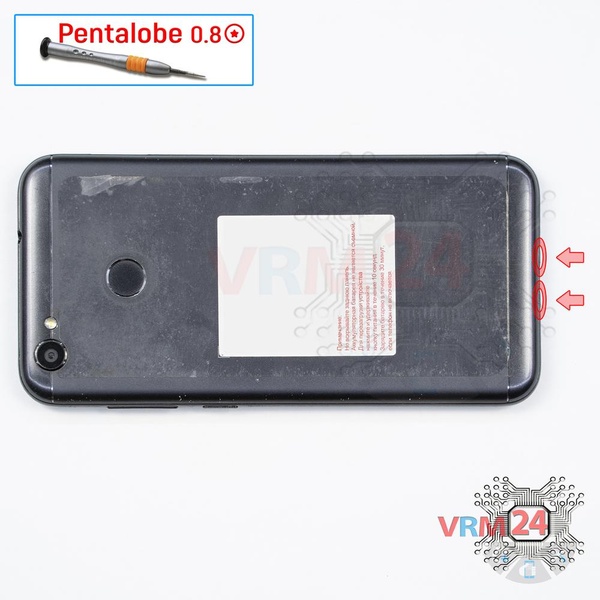

À l'aide d'un tournevis (étoile de précision 0.8 mm alias Pentalobe), dévissez 2 vis à l'extrémité du téléphone.

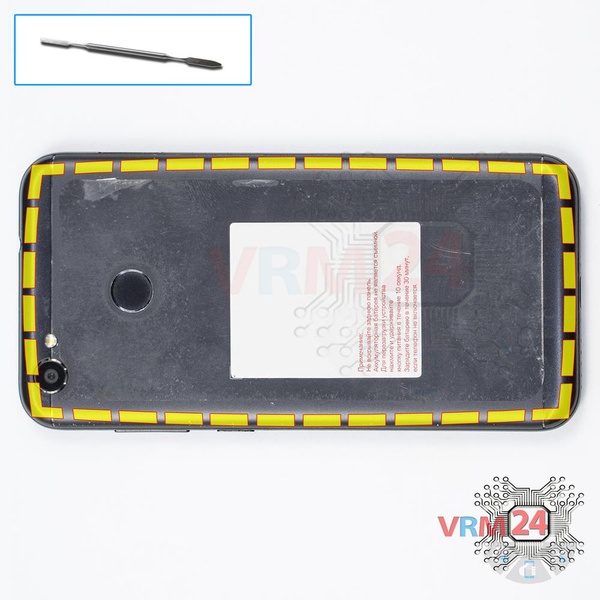

À l'aide d'un spudger ou d'un pick en plastique, détachez délicatement, sur le pourtour, les clips de la coque arrière, et retirez-la.

N'insérez pas l'outil profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠️ Soyez prudent lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Un câble fin et des boutons fragiles sont faciles à endommager.

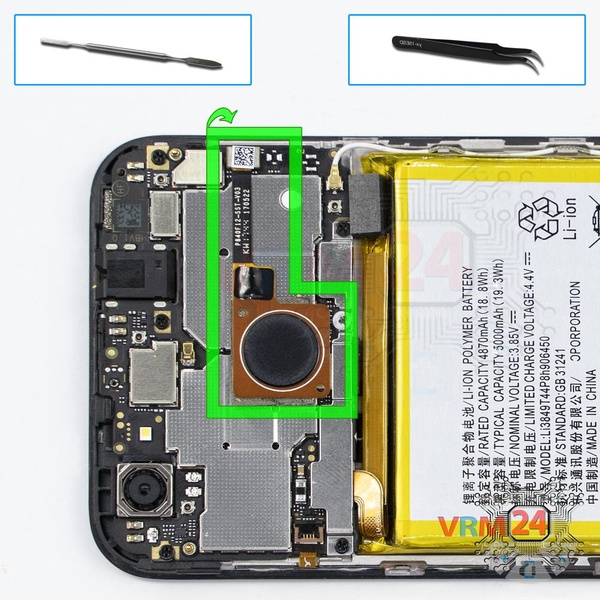

Déconnectez le connecteur et retirez le capteur d'empreintes digitales.

Ne décollez pas le câble du capteur d'empreintes digitales avec force. Il est collé à la carte mère avec du ruban adhésif.

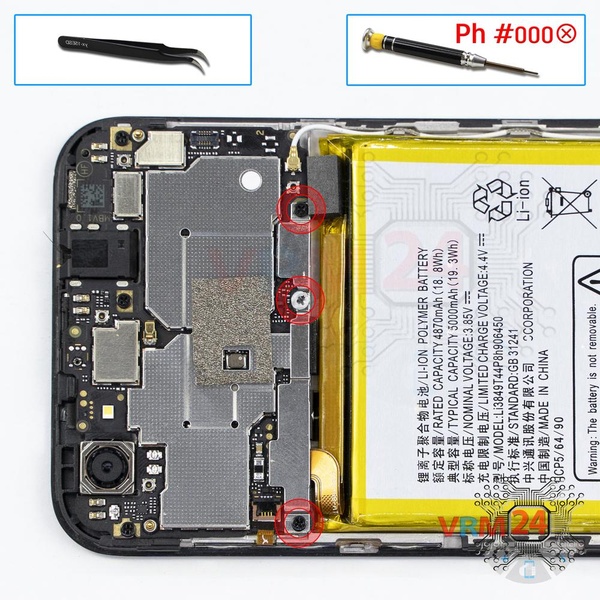

À l'aide d'un tournevis (Phillips 1.5mm PH #000), retirez les trois vis et enlevez le support maintenant les connecteurs.

⚠️ Essayez d'effectuer toutes les actions avec précaution afin de ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur la carte de circuit imprimé.

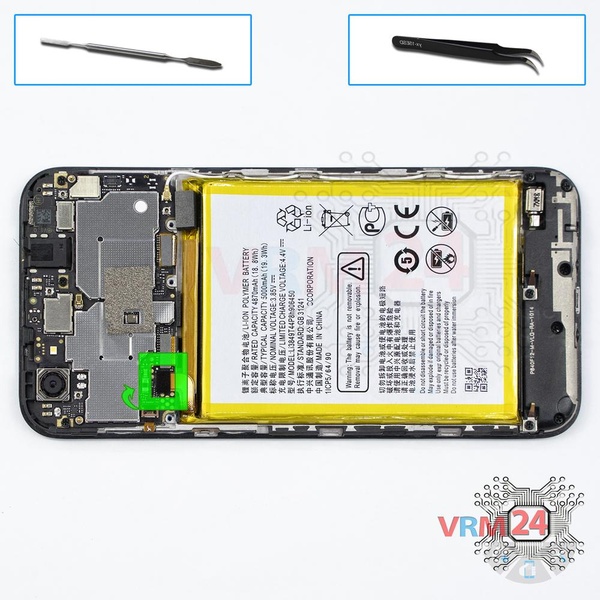

Déconnectez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle ZTE Blade A6 a une batterie Li3849T44P8h906450 d'une capacité de 5000 mAh (aussi appelée batterie rechargeable).

⚠️ Il est fortement recommandé de déconnecter le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

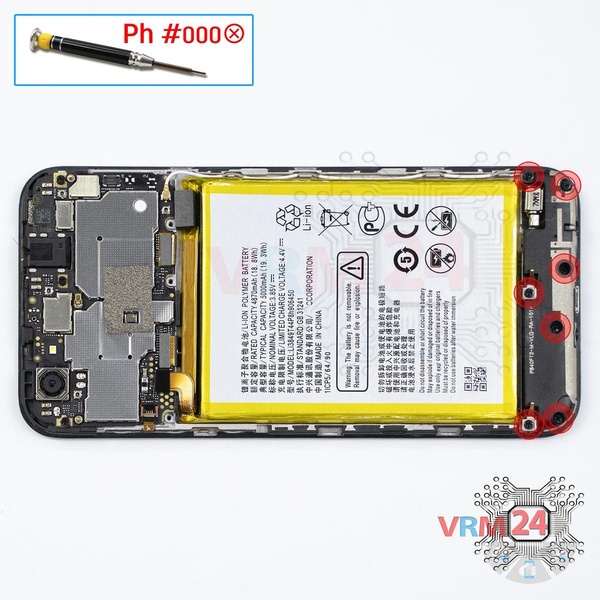

À l'aide d'un tournevis (Phillips 1.5 mm PH #000), dévissez les sept vis.

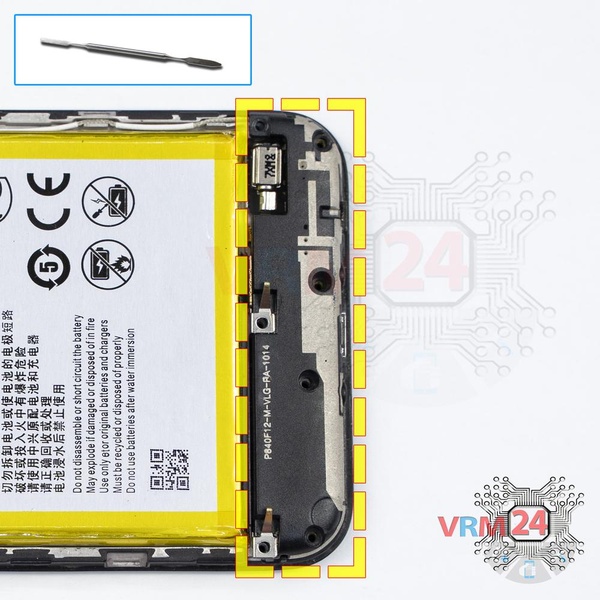

Faites levier sur le bord et retirez l'ensemble haut-parleur avec les pistes d'antenne.

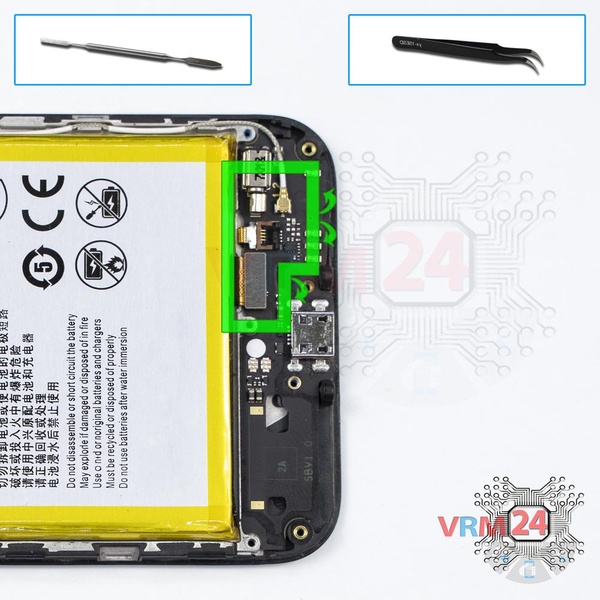

Déconnectez les connecteurs du câble coaxial, du câble inter-cartes, du câble du bouton de navigation.

⚠️ Ne tirez pas sur le câble ou le câble plat flexible et ne le priez pas avec un objet pointu. Les connecteurs sont très fragiles et peuvent facilement se casser ou le câble sortira de l'extrémité.

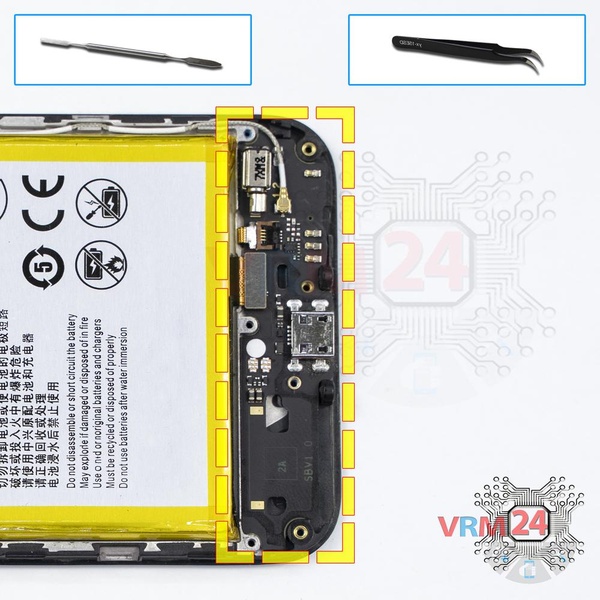

Retirez la carte fille. Elle peut être collée au châssis ou fixée par des attaches comme des loquets ou des crochets, alors soyez prudent.

ℹ️ La carte fille contient un port de charge (Micro-USB), un microphone, un moteur de vibration, des contacts à ressort pour le haut-parleur et une unité d'antenne.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

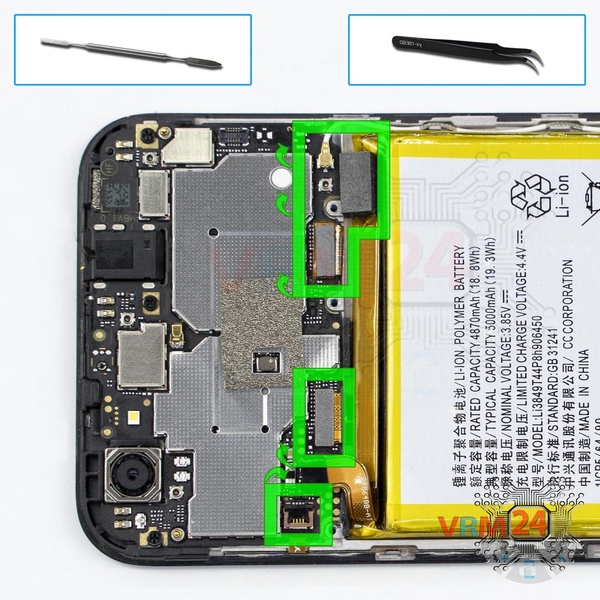

Déconnectez les connecteurs du câble coaxial, du câble des boutons latéraux, du câble du module d'affichage, du câble inter-cartes.

⚠️ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

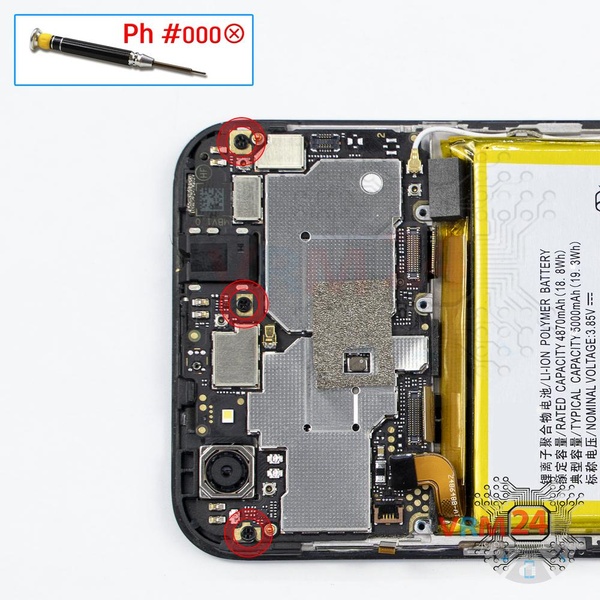

À l'aide d'un tournevis (Phillips 1.5 mm PH #000), dévissez les trois vis fixant la carte mère.

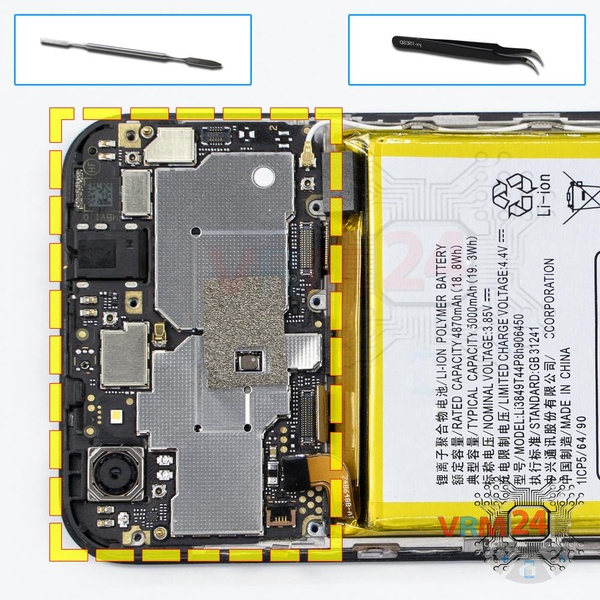

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

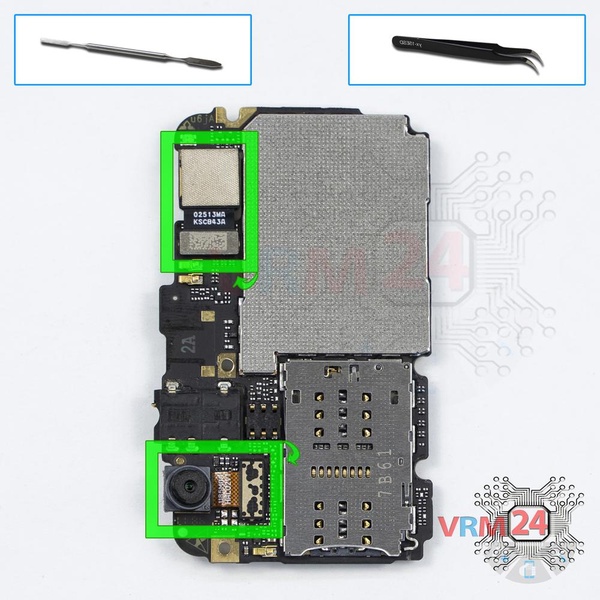

Déconnectez les connecteurs sur la carte mère et retirez les caméras principale et frontale (selfie).
