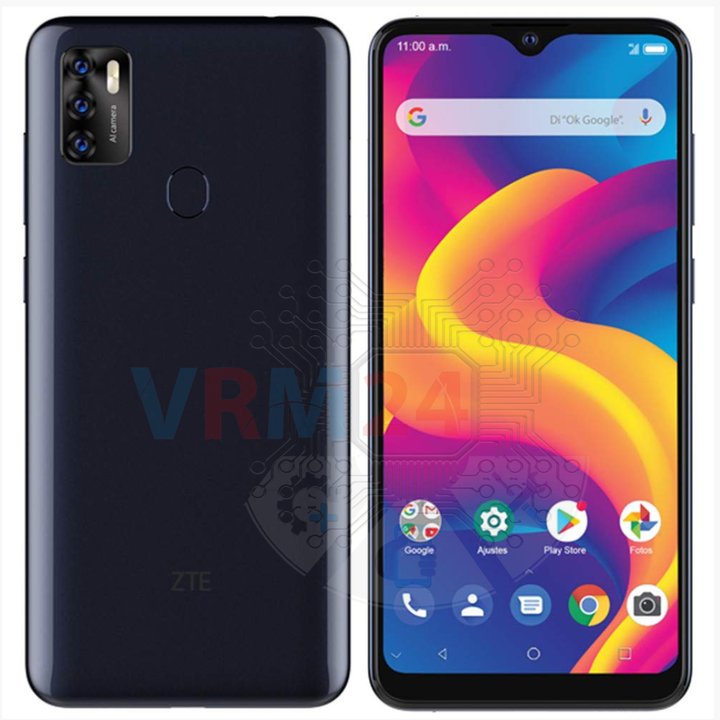

Démontage/Réparation de l'appareil mobile ZTE Blade A7s avec la description de chaque étape et l'ensemble d'outils requis.

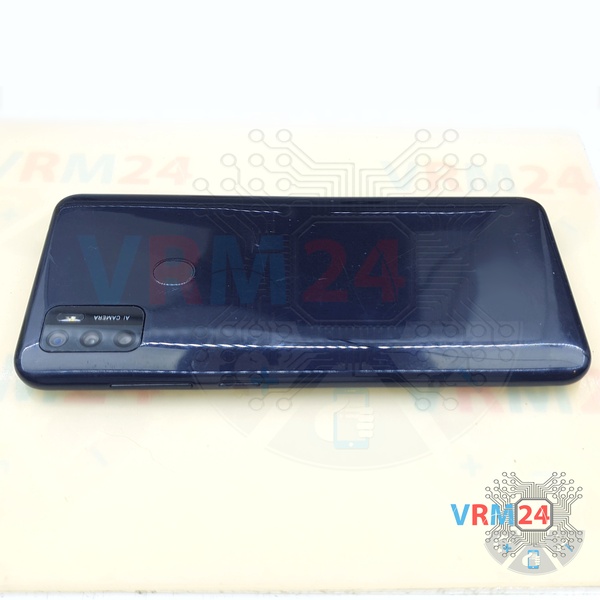

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

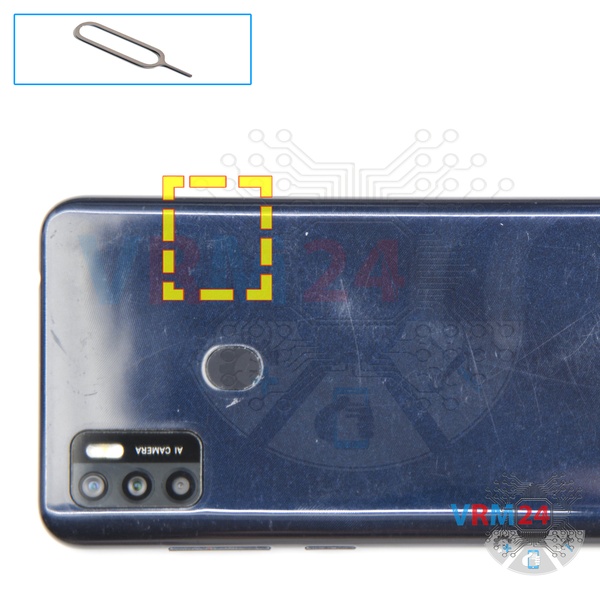

Utilisez l'outil d'éjection (aussi appelé aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir de la carte SIM et de la carte mémoire (Micro SD).

⚠ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

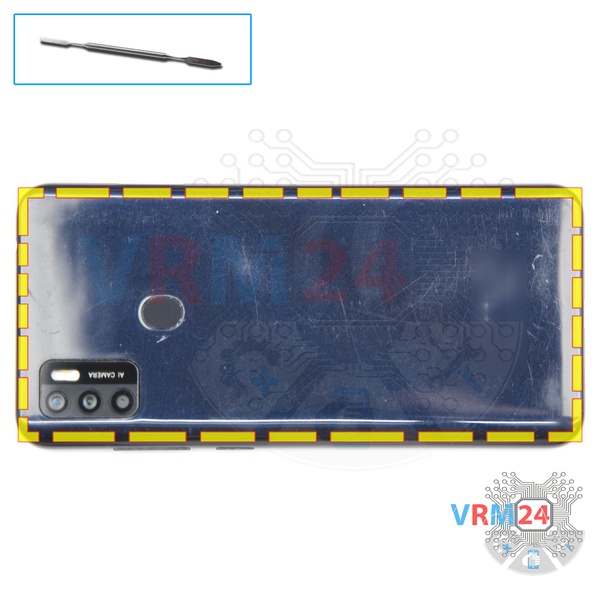

À l'aide d'un spudger ou d'un outil en plastique, détachez avec précaution, sur tout le pourtour, les clips de la coque arrière, puis retirez-la.

N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠ Soyez prudent lors de l'ouverture de la coque du côté des boutons volume et power. Les câbles fins et les boutons fragiles sont faciles à endommager.

⚠ Faites attention au câble du capteur d'empreintes situé à l'intérieur.

Faites levier sur les bords et retournez la coque pour débrancher les connecteurs de la batterie et du capteur d'empreintes.

⚠ Soyez prudent avec le câble du capteur d'empreintes.

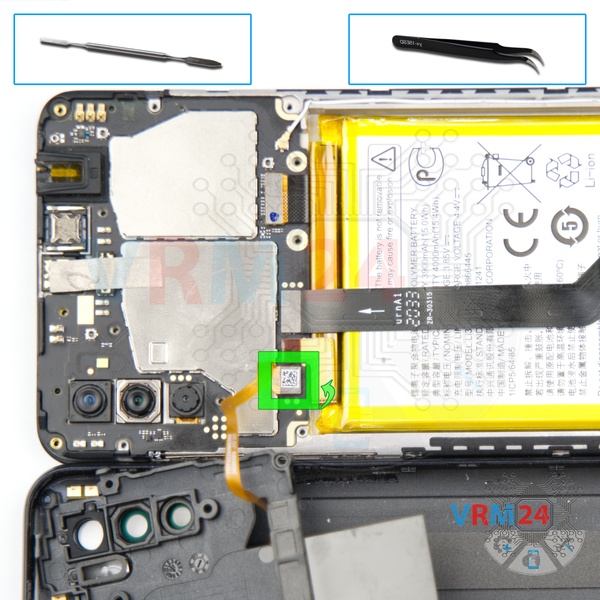

Débranchez le connecteur du capteur d'empreintes.

Veuillez noter que la carte mère est toujours alimentée. Utilisez un outil non métallique ou en plastique.

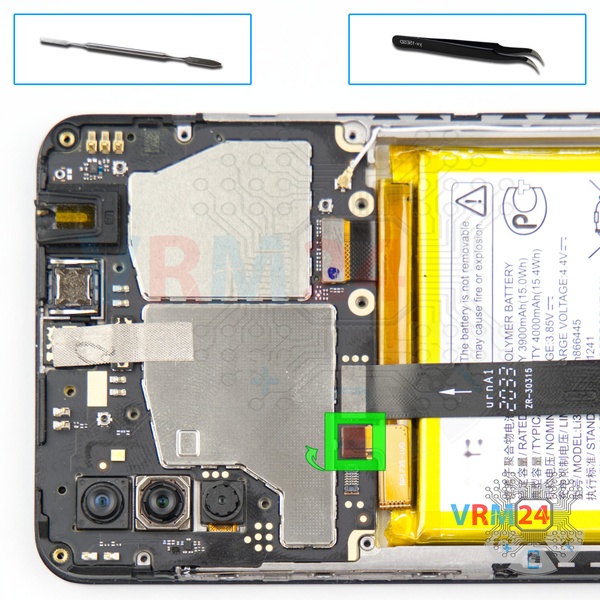

Débranchez le connecteur de la batterie dès que possible.

ℹ️ Le modèle ZTE Blade A7s possède une batterie Li3839T44P8h866445 d'une capacité de 4000 mAh (aussi appelée batterie rechargeable).

⚠ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

De plus, essayez de ne pas utiliser d'outil métallique pour débrancher le connecteur de la batterie rechargeable, ou faites-le avec précaution.

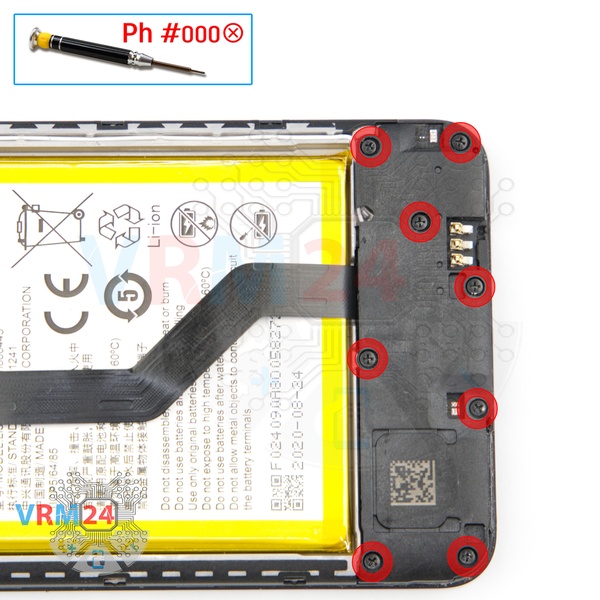

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 8 vis.

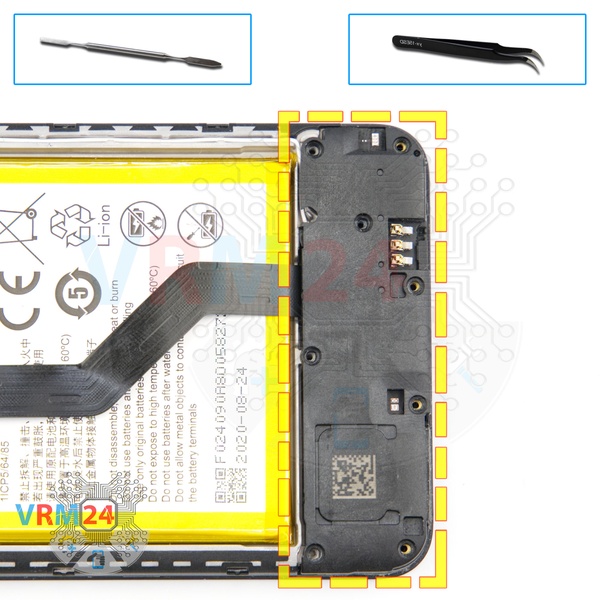

Retirez la coque avec le haut-parleur.

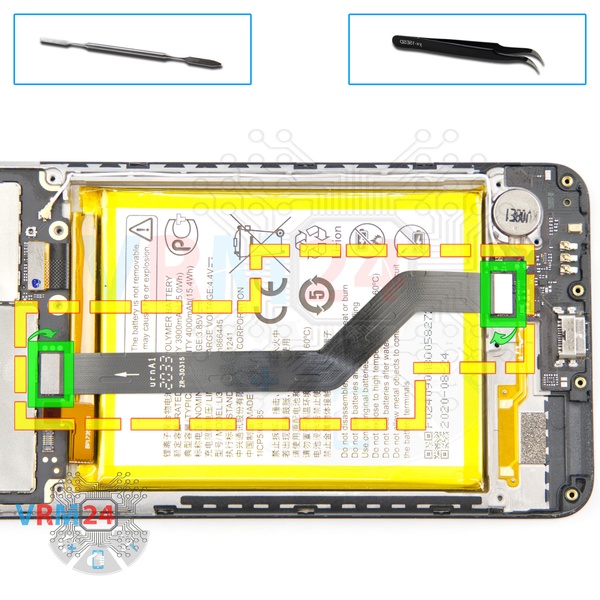

Avec précaution, de préférence par le bord, débranchez les connecteurs et retirez la nappe inter-cartes reliant la carte mère à la carte fille (aussi appelée sous-carte).

⚠ Faites attention en retirant les nappes des connecteurs. Les nappes sont assez fines et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

ℹ️ Une flèche sur la nappe FFC (nappe plate flexible) indique sa position correcte.

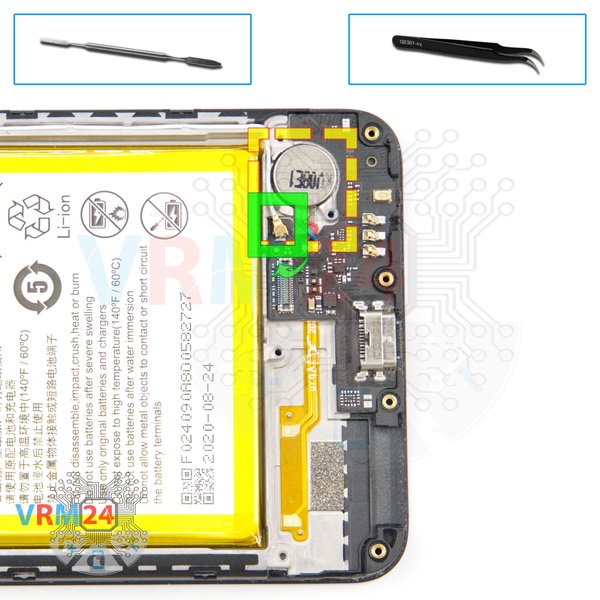

Débranchez le connecteur du câble coaxial. Décollez le moteur de vibration.

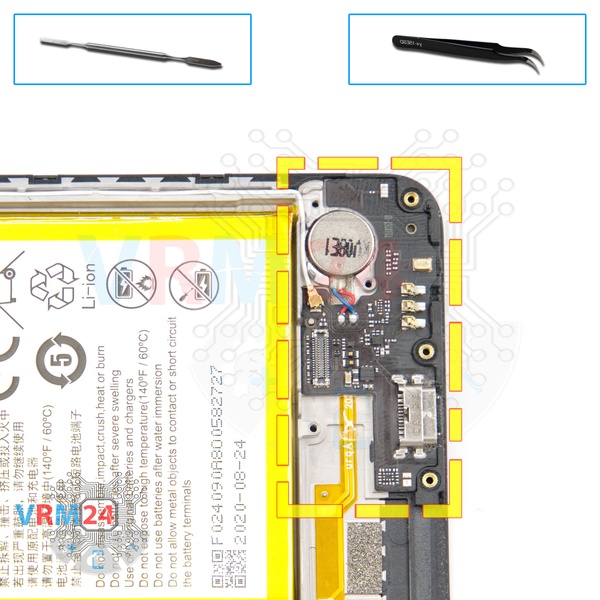

Retirez la sous-carte. Elle est collée au cadre avec du ruban métallisé, donc pour faciliter le processus, la sous-carte peut être légèrement chauffée.

ℹ️ La sous-carte contient un port de charge (Micro-USB), un microphone, un moteur de vibration (filaire), des contacts à ressort pour le haut-parleur et une unité d'antenne.

⚠ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la sous-carte. Les composants internes pourraient être endommagés.

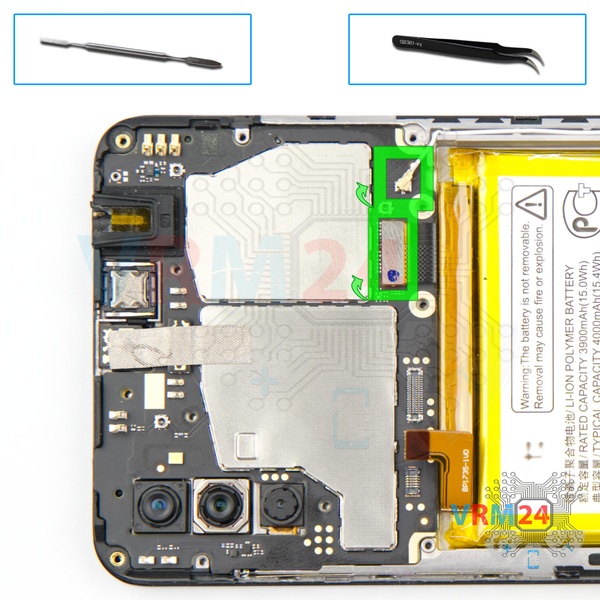

Faites levier sur les connecteurs du câble du module d'affichage et du câble inter-cartes.

⚠ Soyez prudent lorsque vous retirez les câbles des connecteurs. Les câbles sont assez fins et il est facile de les casser ou d'endommager les pistes de contact à l'intérieur.

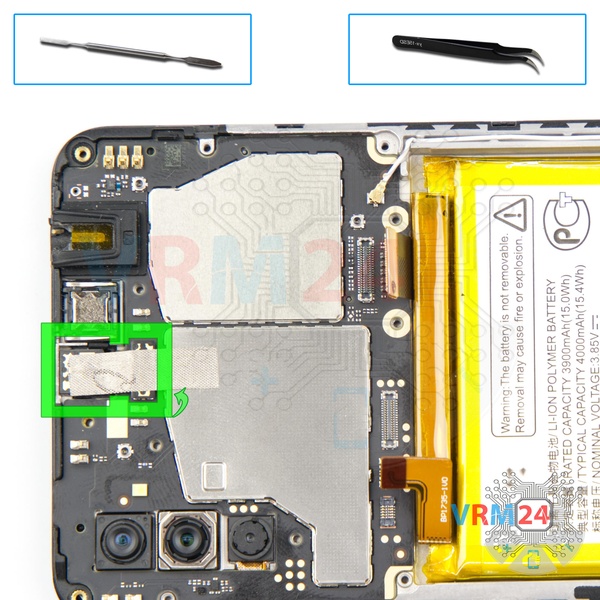

Déconnectez le connecteur et retirez la caméra frontale (selfie).

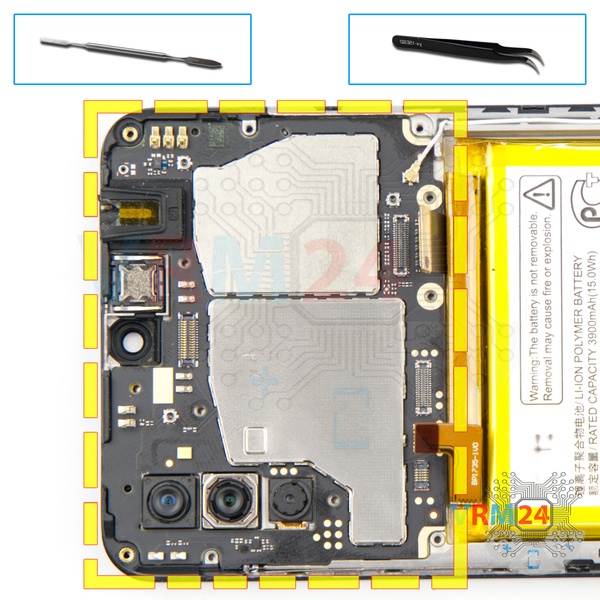

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

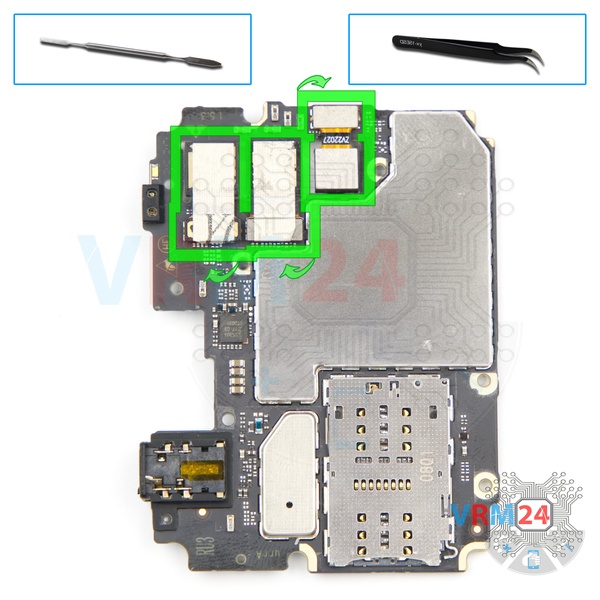

Faites levier sur les connecteurs et retirez les trois caméras arrière.
