Démontage/Réparation de l'appareil mobile ZTE Blade V8 (ZTE Blade V8 BV0800) avec la description de chaque étape et l'ensemble d'outils requis.
Vues
J'aime
Partager
Questions
Étape 1.

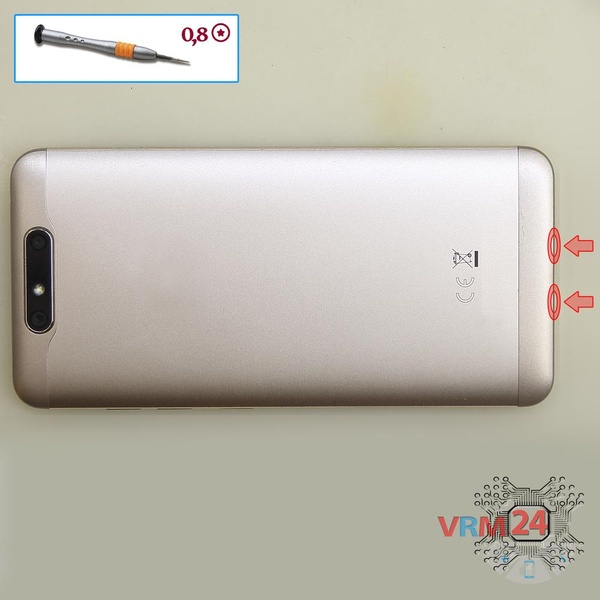

À l'aide d'un tournevis (étoile de précision 0.8 mm alias Pentalobe), dévissez 2 vis à l'extrémité du téléphone.
Étape 2.

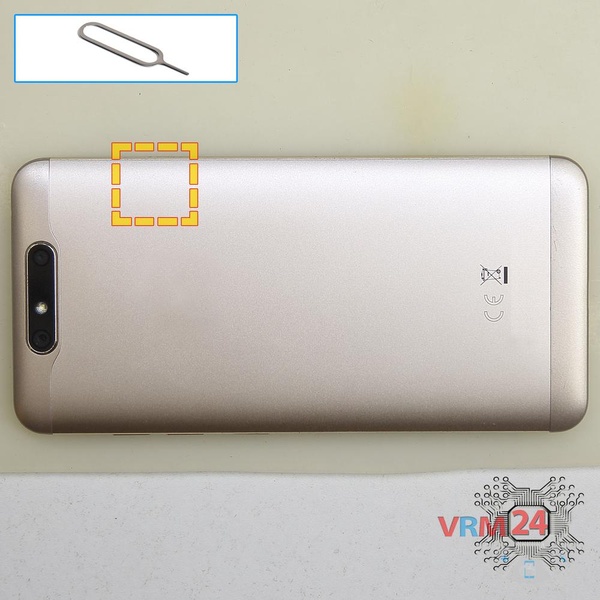

Utilisez l'outil d'éjection (alias Aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis tirez le tiroir de carte SIM et de carte mémoire (Micro SD).
⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.
Étape 3.

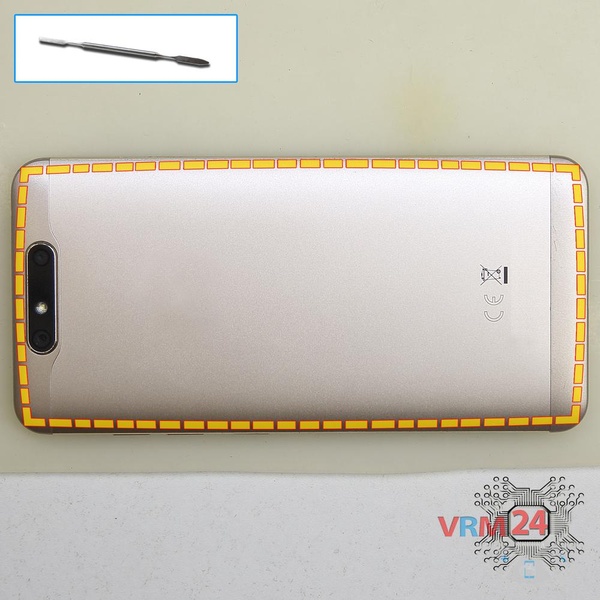

À l'aide d'un spudger ou d'un pick en plastique, détachez délicatement, sur le pourtour, les clips de la coque arrière, et retirez-la.
N'insérez pas l'outil profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.
⚠️ Soyez prudent lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Un câble fin et des boutons fragiles sont faciles à endommager.
Étape 4.

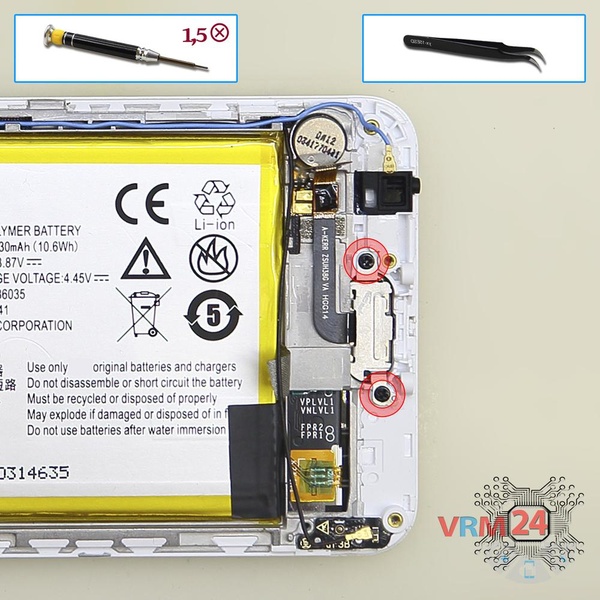

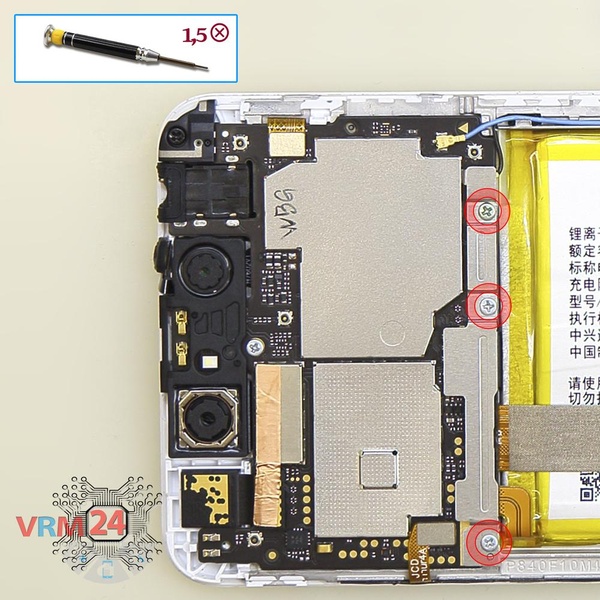

À l'aide d'un tournevis (Phillips 1.5 mm PH #000), dévissez les trois vis et retirez le support maintenant les connecteurs.
Étape 5.

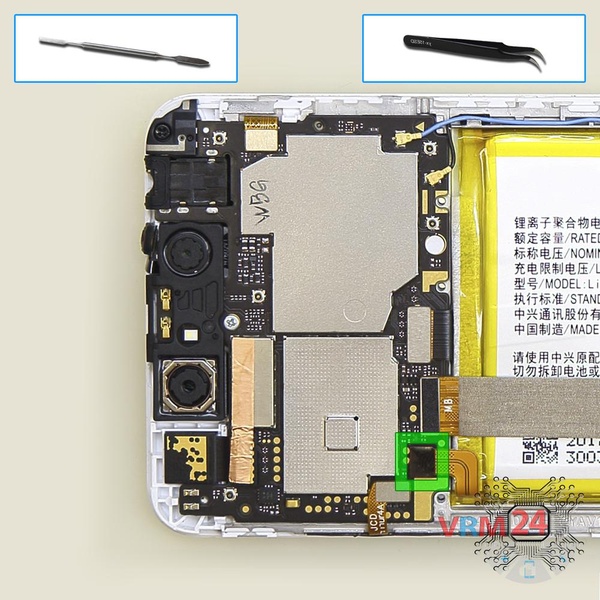

Débranchez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.
ℹ️ Le modèle ZTE Blade V8 a une batterie Li3927T44P8h786035 d'une capacité de 2730 mAh (aussi appelée batterie rechargeable).
⚠️ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits lors du démontage.
Étape 6.

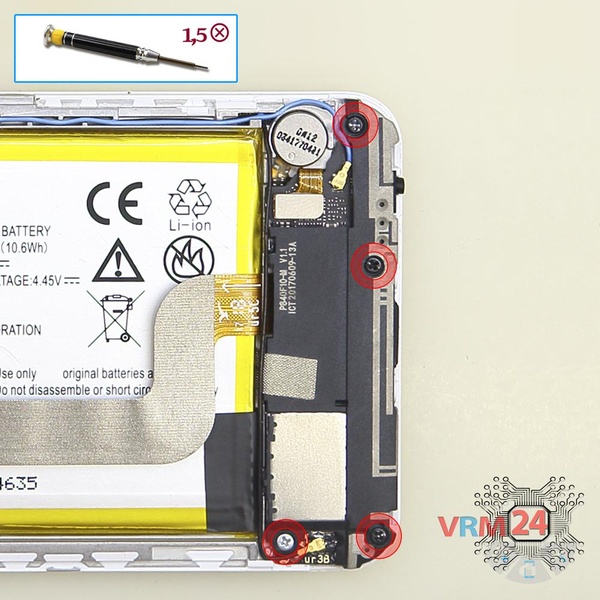

À l'aide d'un tournevis (Phillips 1.5 mm PH #000), dévissez les trois vis noires et une petite vis argentée.
Étape 7.

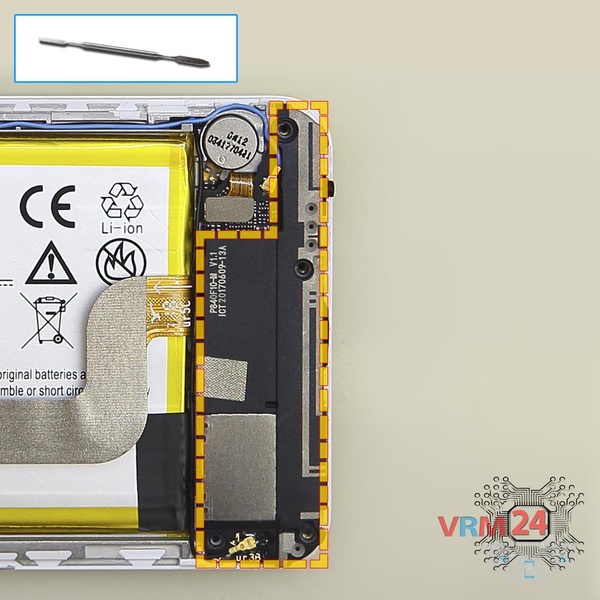

Faites levier sur le bord et retirez l'ensemble haut-parleur avec les antennes.
Étape 8.

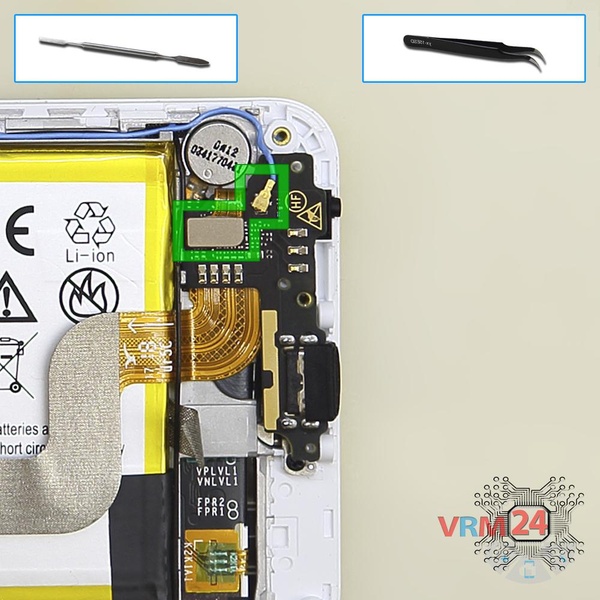

Débranchez le connecteur du câble coaxial, le câble du bouton Home / capteur d'empreintes digitales, et le connecteur du câble inter-cartes situé à l'intérieur.
⚠️ Ne tirez pas sur le câble et ne le priez pas avec un outil pointu, les connecteurs sont assez fragiles et se cassent facilement, ou le câble se détache de l'extrémité (cosse).
Étape 9.

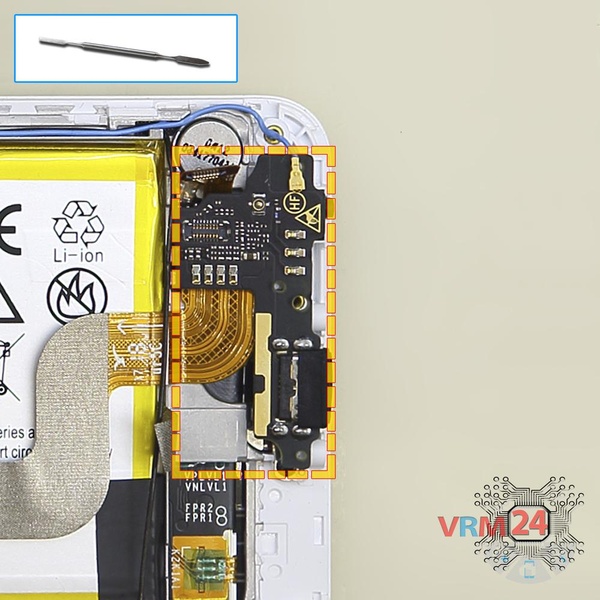

Retirez la carte fille. Elle peut être collée au châssis ou fixée avec des attaches comme des loquets ou des crochets, alors soyez prudent.
ℹ️ La carte fille contient un port de charge (Micro-USB), un microphone, des contacts à ressort pour le haut-parleur, un moteur de vibration et une unité d'antenne.
⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.
Étape 10.

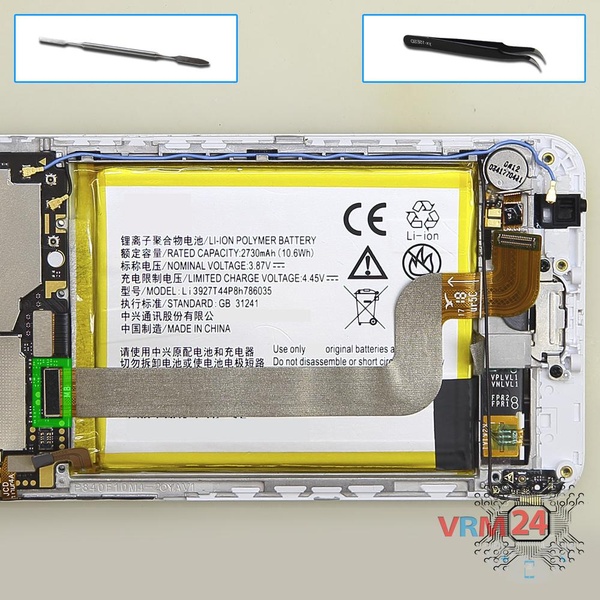

Débranchez le connecteur et retirez le câble inter-cartes.
Il est préférable de débrancher le connecteur du câble coaxial et de plier le câble vers le haut pour retirer le câble inter-cartes.
⚠️ Soyez prudent lors du retrait des câbles des connecteurs, les câbles sont assez fins, et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.
ℹ️ Une flèche sur le câble FFC (câble plat flexible) indique sa position correcte.
Étape 11.

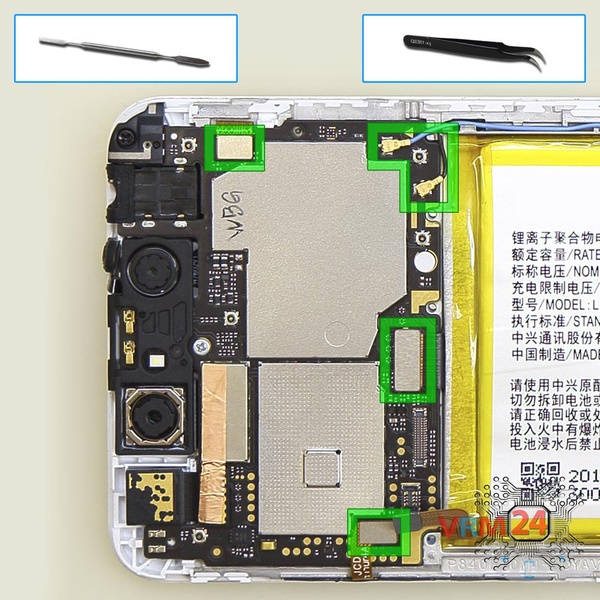

Soulevez le connecteur du câble des boutons latéraux, le câble d'affichage, le câble de l'écran tactile et deux câbles coaxiaux.
⚠️ Soyez prudent lors du retrait des câbles des connecteurs, les câbles sont assez fins, et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.
Étape 12.

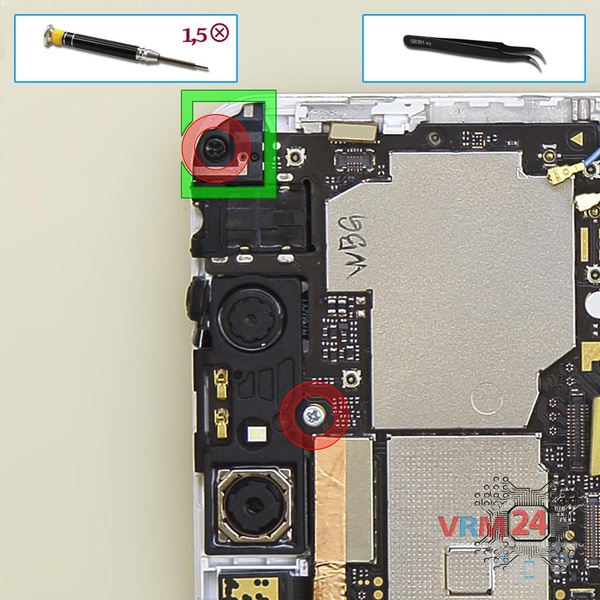

À l'aide d'un tournevis (Phillips 1.5 mm PH #000), dévissez les deux vis et retirez le couvercle avec les pistes d'antenne.
Étape 13.

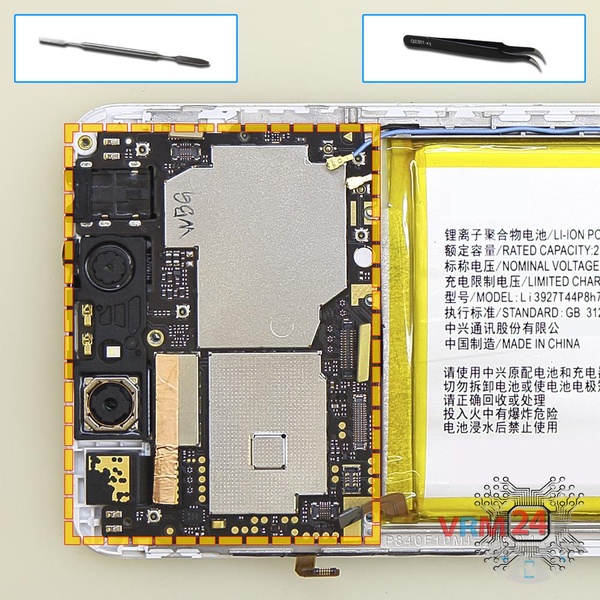

⚠️Soyez prudent ! Lorsque nous trouvons un moyen de soulever la carte mère, nous devons faire attention au capteur. Il est collé au module d'affichage et connecté à la carte mère via le câble plat. Nous devons donc soit décoller le capteur, soit débrancher le connecteur.
Retirez soigneusement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retient la carte de circuit imprimé.
La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.
⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.
Étape 14.
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les deux vis et retirez le support maintenant le bouton Home.
Étape 15.

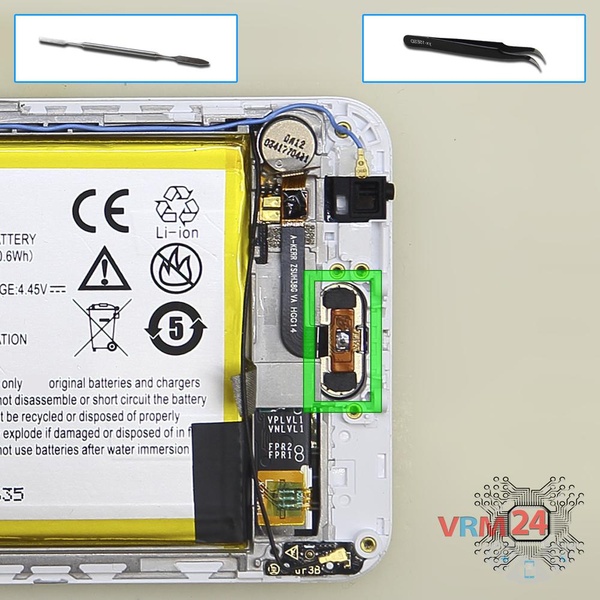

Faites levier sur le bord et retirez le bouton Home.
⚠️ Soyez prudent ! Le câble de ce bouton peut être un peu collé.
Étape 16.

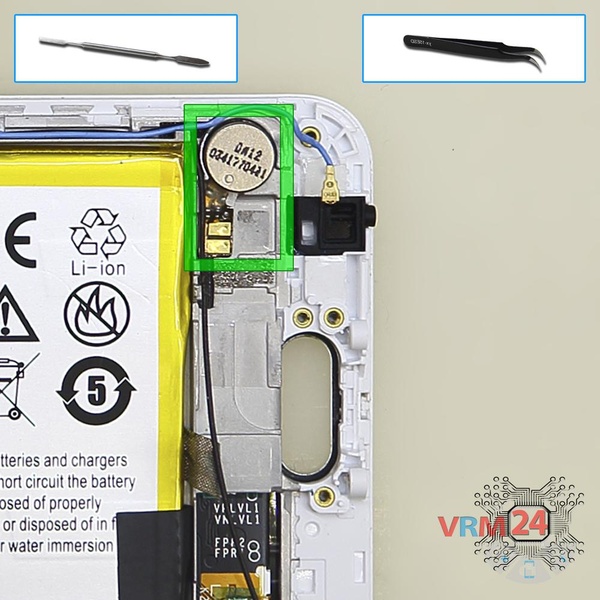

Faites levier en bas et retirez le moteur de vibration.
⚠️ Attention ! Le moteur de vibration est un peu collé avec de l'adhésif.
Étape 17.

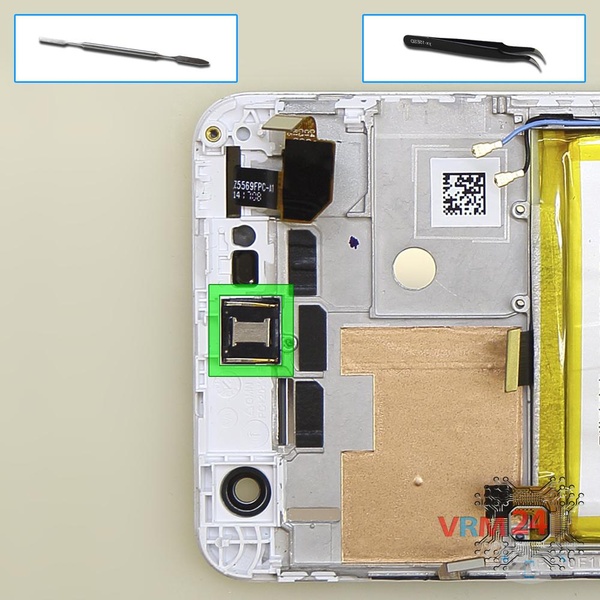

Faites levier en bas et retirez le haut-parleur d'écoute.
⚠️ Faites attention ! Le haut-parleur d'écoute est un peu collé avec de l'adhésif.
⚠️ Si nous faisons levier au milieu du haut-parleur, nous pouvons le casser en deux.
