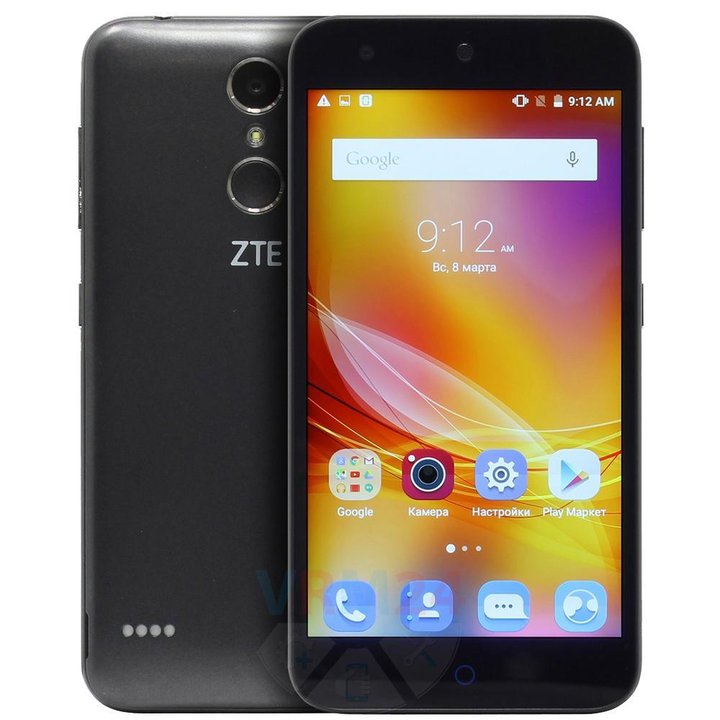

Démontage/Réparation de l'appareil mobile ZTE Blade X5 (ZTE Blade X5 T630) avec la description de chaque étape et l'ensemble d'outils requis.

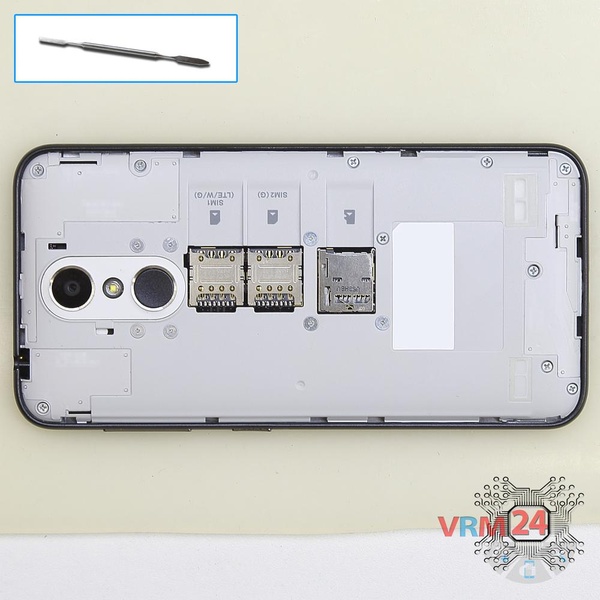

À l'aide d'un spudger ou d'un médiator en plastique, délicatement, sur le pourtour, détachez les clips de la coque arrière et retirez-la.

N'insérez pas l'outil profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

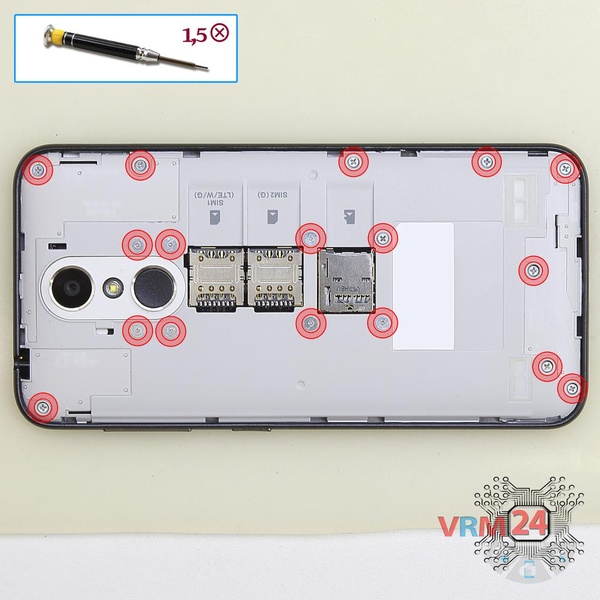

À l'aide d'un tournevis (Phillips 1.5 mm PH #000), dévissez 17 vis.

Si les vis sont différentes : ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors de l'assemblage de l'appareil, visser la vis au mauvais endroit peut endommager l'appareil ou ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs colorés.

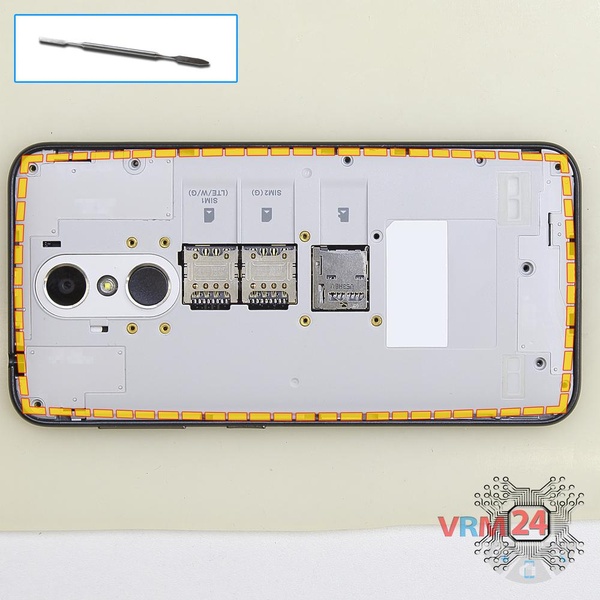

Faites levier sur les bords. Déplacez un outil d'ouverture le long du bord pour détacher les clips et retirez la coque intermédiaire avec le haut-parleur et les pads et pistes d'antenne. La coque intermédiaire protège la carte de circuit imprimé (PCB).

Essayez de soulever la coque par les bords et ne poussez rien trop loin à l'intérieur, afin de ne pas casser ou court-circuiter accidentellement quoi que ce soit sur la carte de circuit imprimé.

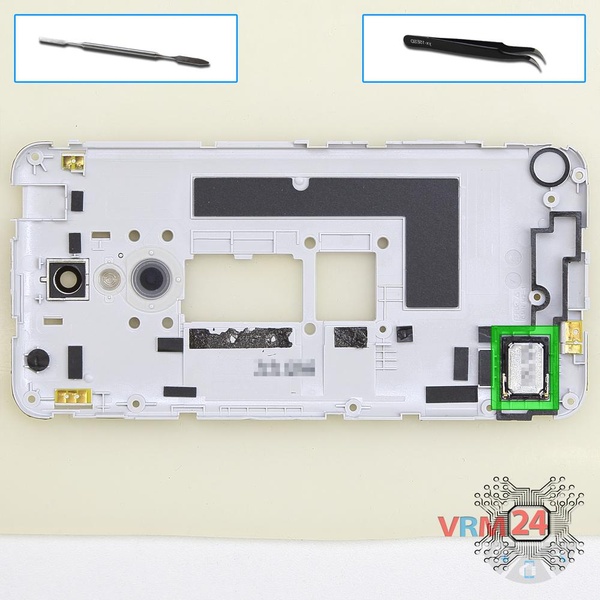

Faites levier en bas et retirez le haut-parleur.

⚠️ Attention ! Le haut-parleur est un peu collé avec de l'adhésif.

⚠️ Si nous faisons levier au milieu du haut-parleur, nous pouvons le casser en deux.

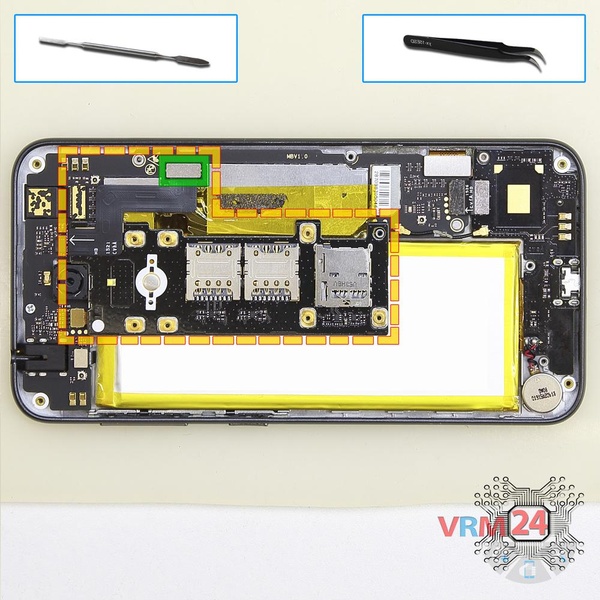

Faites levier sur le connecteur et retirez la petite carte avec les supports de carte SIM et Micro SD.

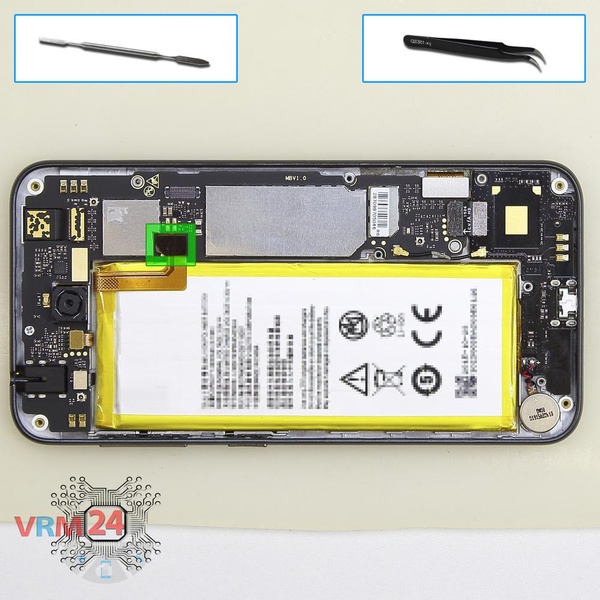

Déconnectez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle ZTE Blade X5 a une batterie Li3824T43P6hA54236-H d'une capacité de 2400 mAh (aussi appelée batterie rechargeable).

⚠️ Il est fortement recommandé de déconnecter le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

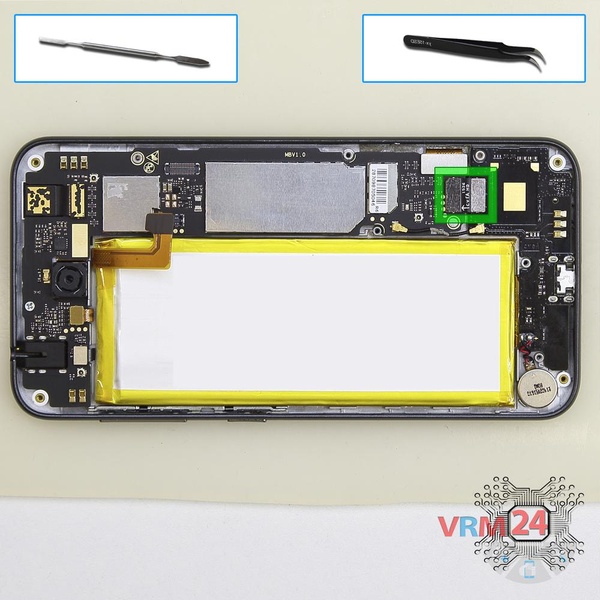

Avec précaution, de préférence par le bord, déconnectez les connecteurs et retirez le câble inter-cartes reliant la carte mère à la carte fille (également appelée carte fille).

⚠️ Soyez prudent lors du retrait des câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

ℹ️ Une flèche sur le câble FFC (câble plat flexible) indique sa position correcte.

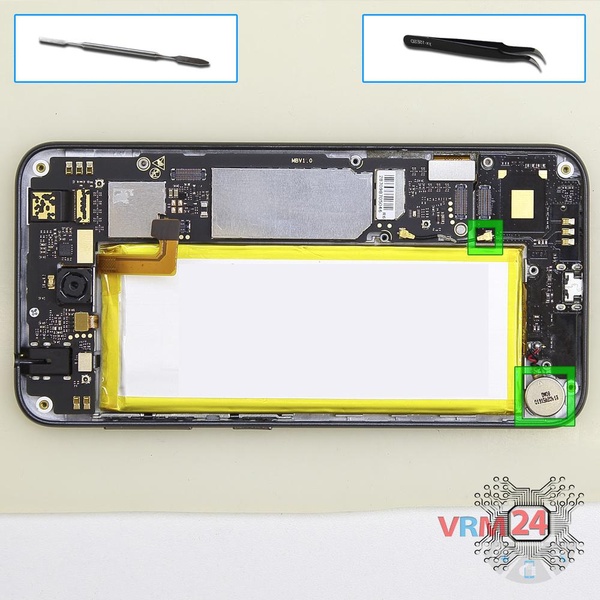

Déconnectez le connecteur et faites levier sur le moteur de vibration.

⚠️ Soyez prudent ! Le moteur de vibration est un peu collé avec de l'adhésif.

Retirez la carte fille. Elle peut être collée au châssis ou fixée avec des attaches comme des loquets ou des crochets, alors soyez prudent.

ℹ️ La carte fille contient un port de charge (Micro USB), un microphone, un moteur de vibration, des contacts à ressort pour le haut-parleur et une unité d'antenne.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

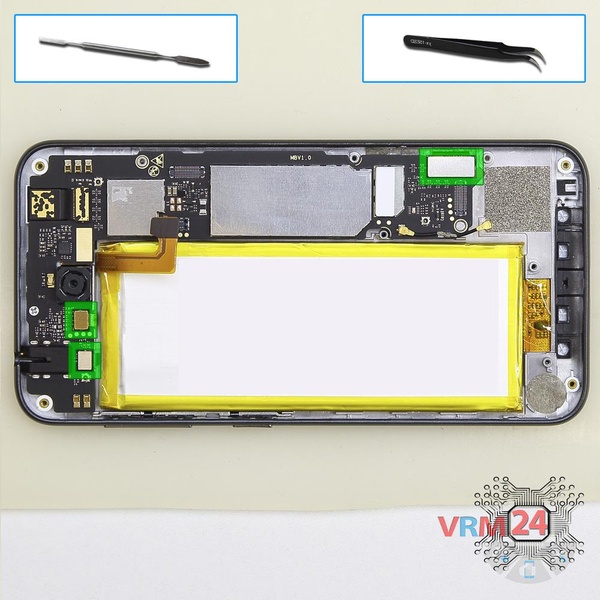

Faites levier sur le connecteur du câble d'affichage, du câble de l'écran tactile et du câble sous l'écran.

⚠️ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins et il est facile de les casser ou d'endommager les pistes de contact à l'intérieur.

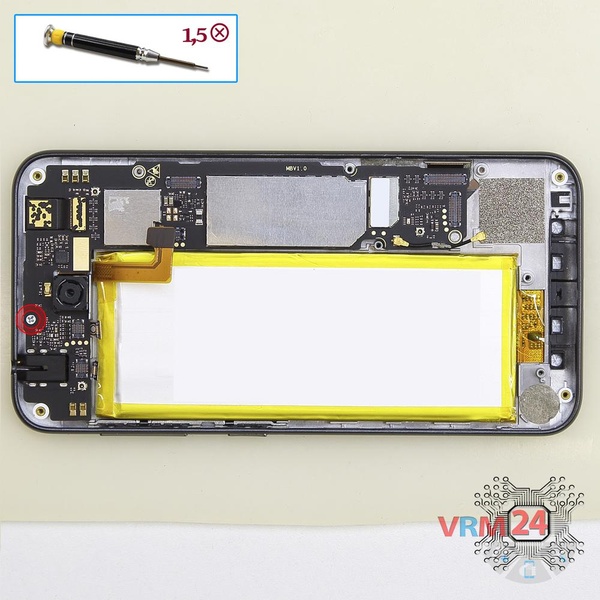

À l'aide d'un tournevis (Phillips 1.5 mm PH #000), dévissez une vis fixant la carte mère.

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

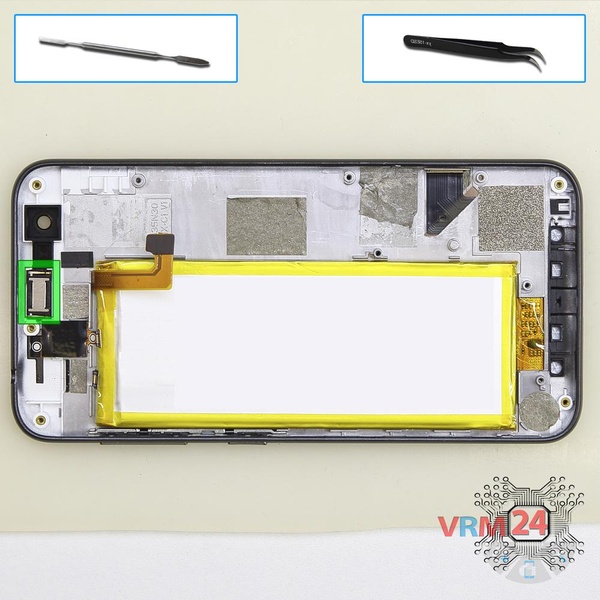

Faites levier en bas et retirez le haut-parleur d'écoute.

⚠️ Faites attention ! Le haut-parleur d'écoute est un peu collé avec de l'adhésif.

⚠️ Si nous faisons levier au milieu du haut-parleur, nous pouvons le casser en deux.

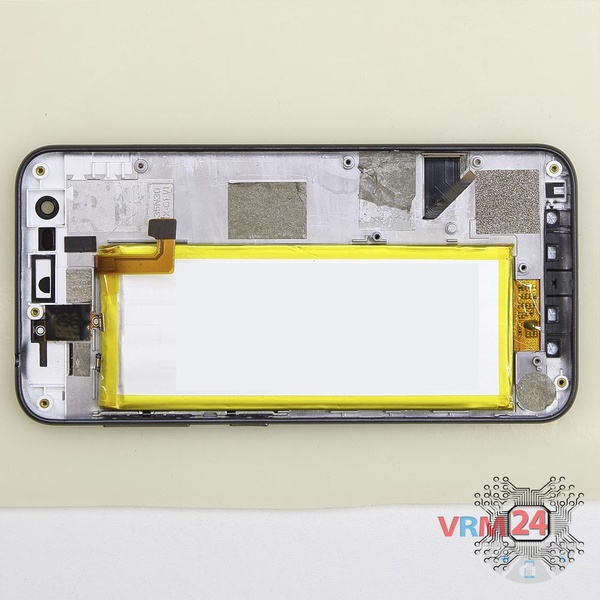

ℹ️ Dans le cadre de l'écran est resté : la batterie.
