Démontage/Réparation de l'appareil mobile ZTE Nubia Z9 Max (ZTE Nubia Z9 Max NX512) avec la description de chaque étape et l'ensemble d'outils requis.
Vues
J'aime
Partager
Questions
Étape 1.

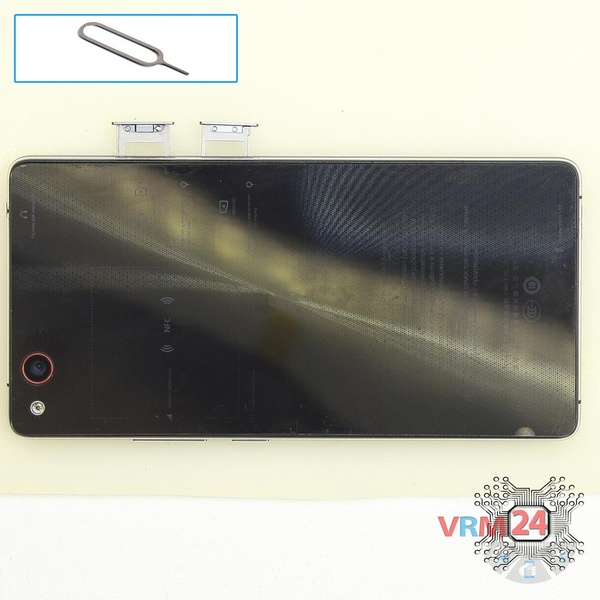

Utilisez l'outil d'éjection (aussi appelé Aiguille) ou un Trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir. Faites-le pour chacun des tiroirs de carte SIM et de carte mémoire (Micro SD).
⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.
Étape 2.

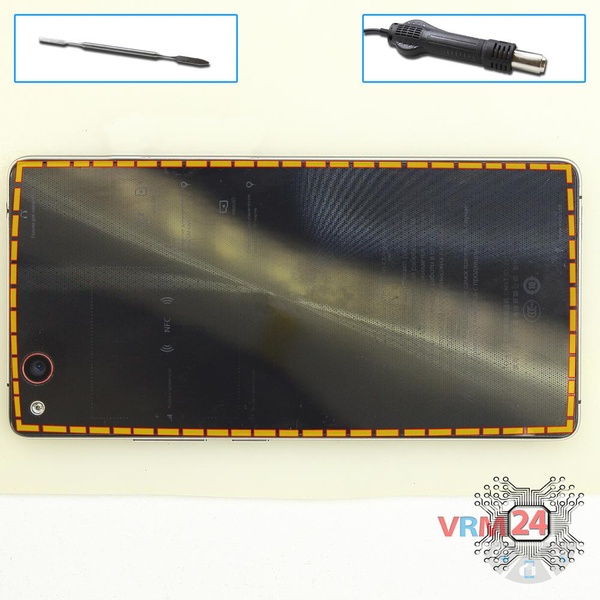

Nous recommandons d'utiliser un dispositif de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.
ℹ️ La surface de la coque arrière doit ĂŞtre chauffĂ©e pour ramollir l'adhĂ©sif en dessous. La tempĂ©rature de chauffage approximative est de 50° C / 125° F.
Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent le plus difficile de passer l'outil entre les pièces à diviser. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.
N'utilisez pas de levier ou de force pour la séparation qui pourrait endommager les éléments à l'intérieur.
Étape 3.

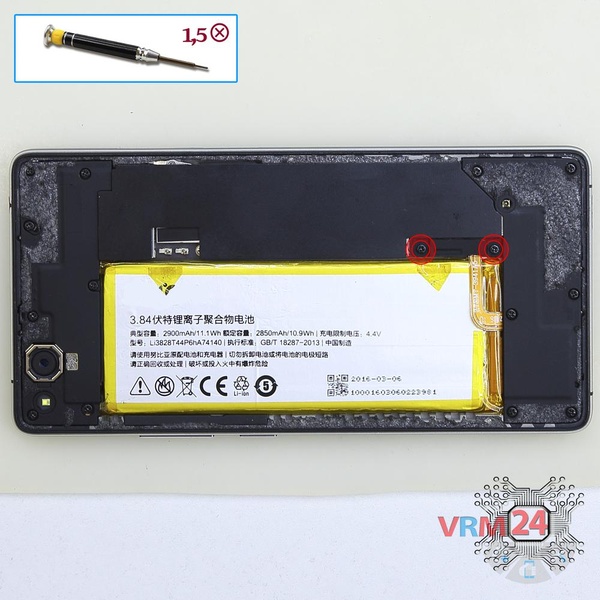

À l'aide d'un tournevis Phillips 1.5 mm PH #000, dévissez deux vis et retirez le support maintenant le connecteur de la batterie.
Étape 4.

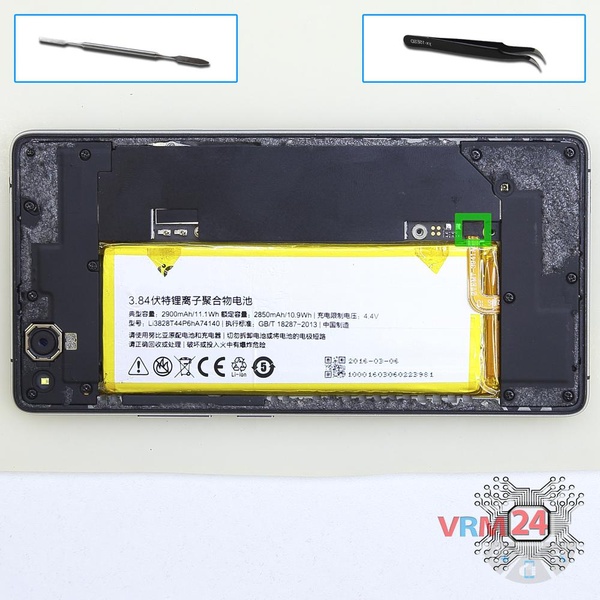

Débranchez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.
ℹ️ Le modèle ZTE Nubia Z9 Max possède une batterie Li3828T44P6hA74140 d'une capacité de 2900 mAh (aussi appelée batterie rechargeable).
⚠️ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits lors du démontage.
Étape 5.

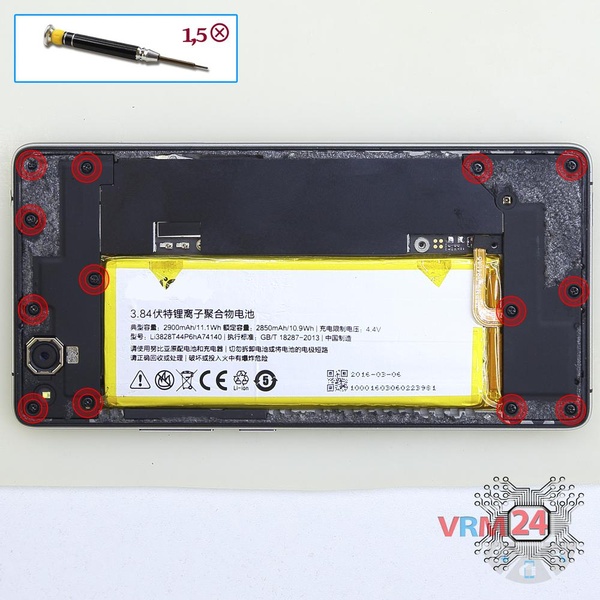

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 13 vis.
ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors de l'assemblage de l'appareil, visser la vis au mauvais endroit peut endommager l'appareil ou ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.
Étape 6.

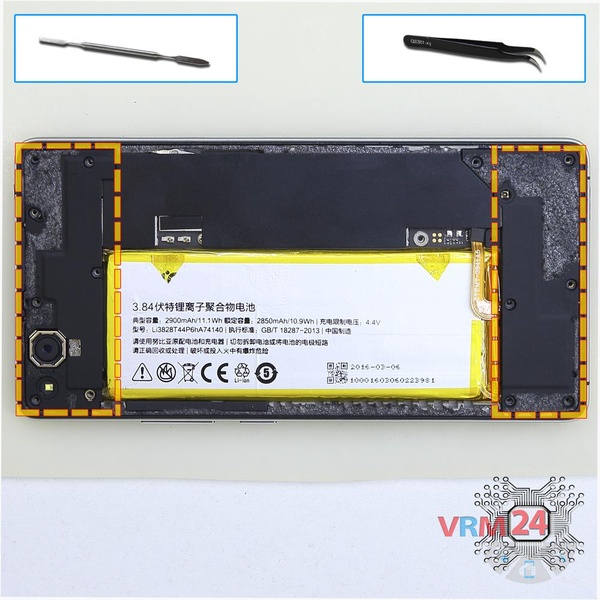

Faites levier sur les bords et retirez le couvercle et le haut-parleur avec les pads d'antenne et les pistes.
Étape 7.

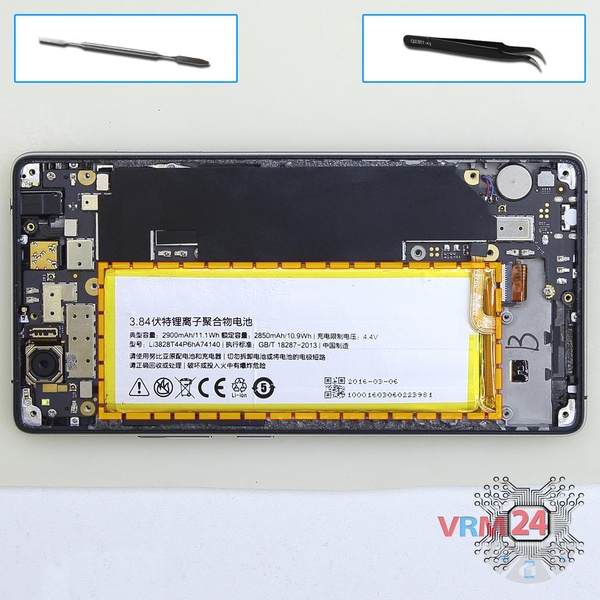

La batterie est collée de l'intérieur par le fabricant. Nous devons utiliser un outil en plastique et de l'alcool isopropylique pour ramollir la base adhésive et retirer la batterie.
⚠️ Attention ! Sous la batterie se trouve le câble des boutons latéraux, rappelez-vous son emplacement avant la séparation.
Étape 8.

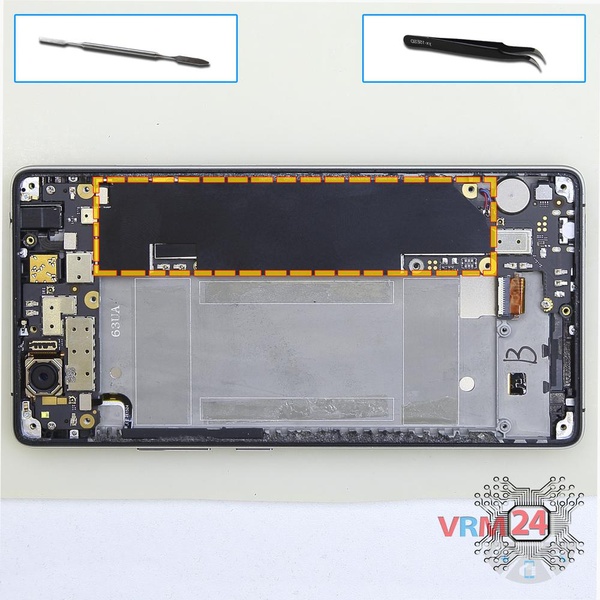

Décollez soigneusement le film protecteur.
Étape 9.

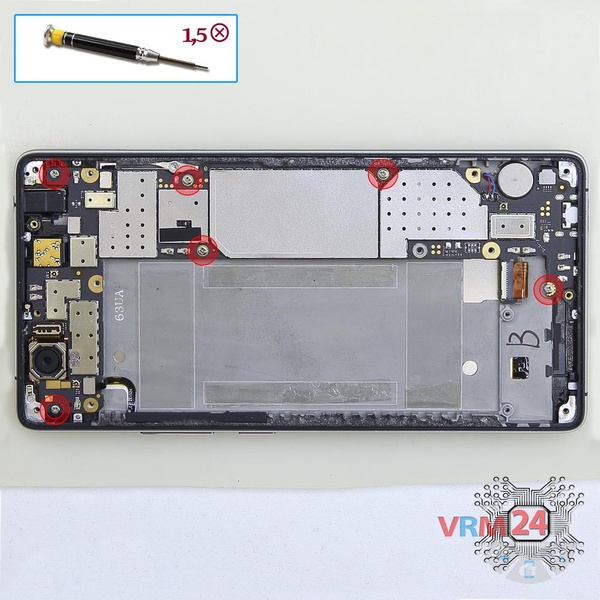

À l'aide d'un tournevis Phillips 1.5 mm PH #000, dévissez six vis fixant la carte mère.
Étape 10.

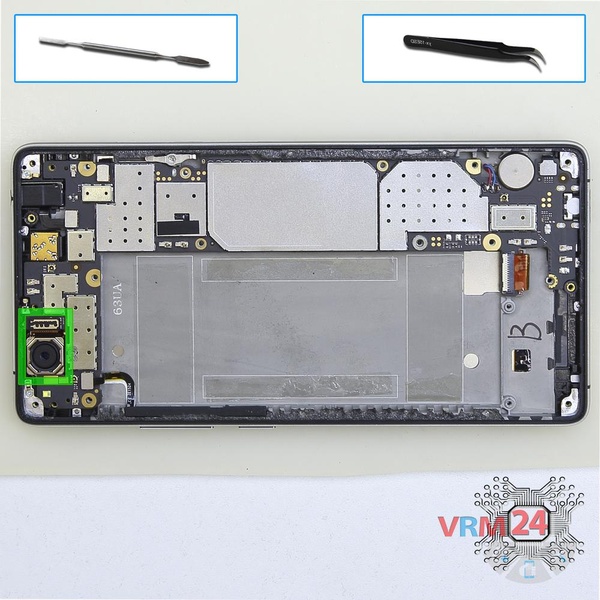

Déconnectez le connecteur sur la carte mère et retirez la caméra arrière.
Étape 11.

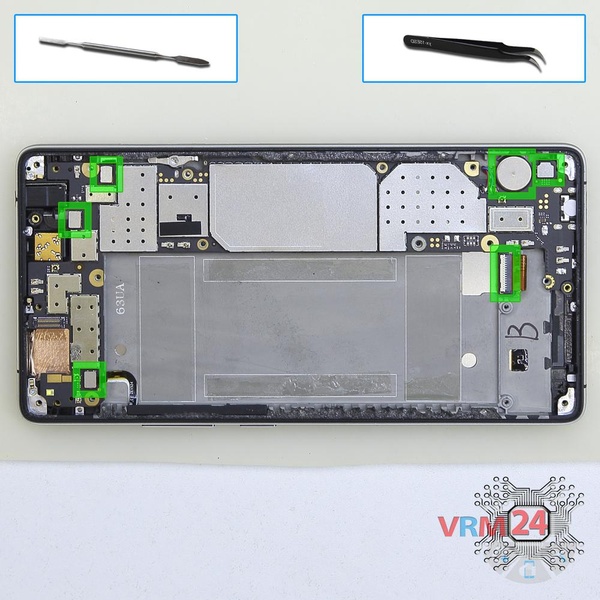

Faites levier sur les connecteurs du câble des boutons power/volume, du câble des boutons de navigation, du câble du module d'affichage, du câble sous-écran, de la prise jack casque.
De plus, nous devons accrocher le moteur de vibration sur le bord et le décoller.
⚠️ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins, et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.
Étape 12.

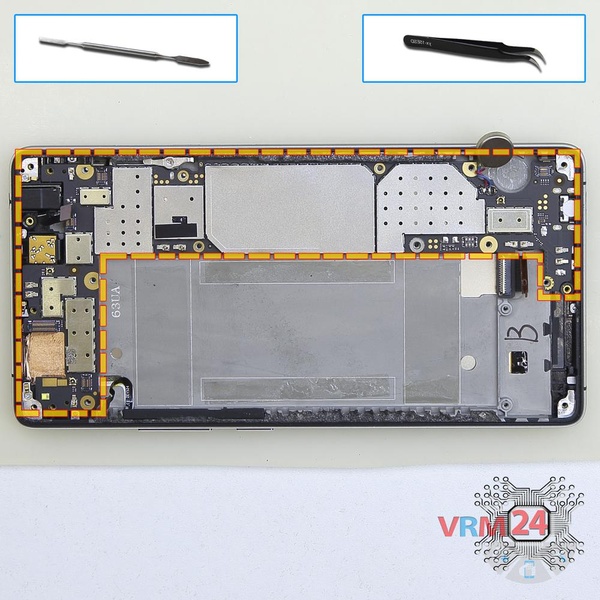

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.
La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.
⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.
Étape 13.

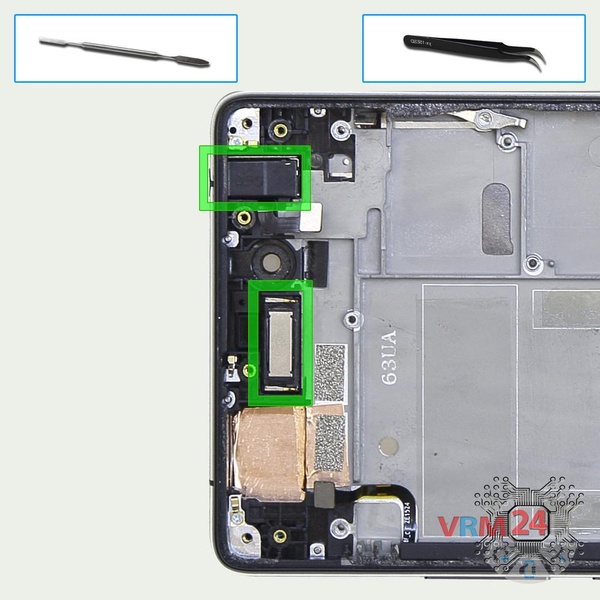

Faites levier sur les bords et retirez le haut-parleur d'écoute et la prise jack casque. Les deux sont un peu collés avec du ruban adhésif.
Étape 14.

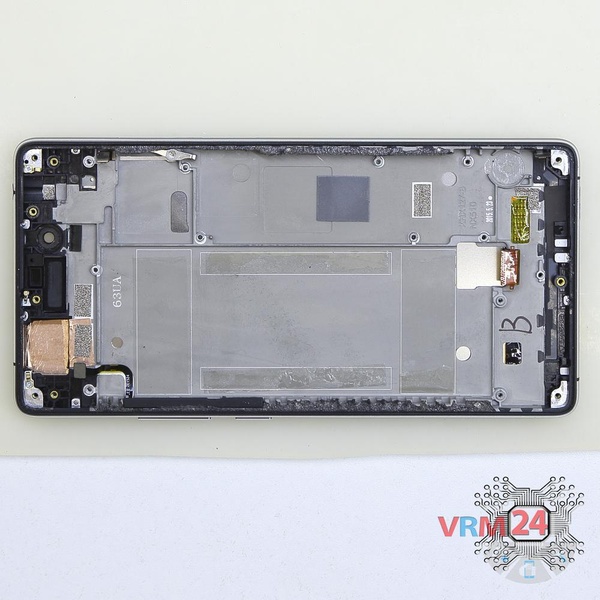

ℹ️ Dans le cadre d'affichage restait :
Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
