Desmontagem/Reparar do dispositivo móvel Alcatel OT PIXI 4 5010D (Alcatel OneTouch Pixi 4) com a descrição de cada passo e o conjunto de ferramentas necessárias.

6416

Visualizações

—

Compartilhar

4

Perguntas

Vadim Popoff

Vadim Popoff

Autor, Gestor de conteĂşdos

Especialista em criação de conteúdos, distribuição e gestão de conteúdos.

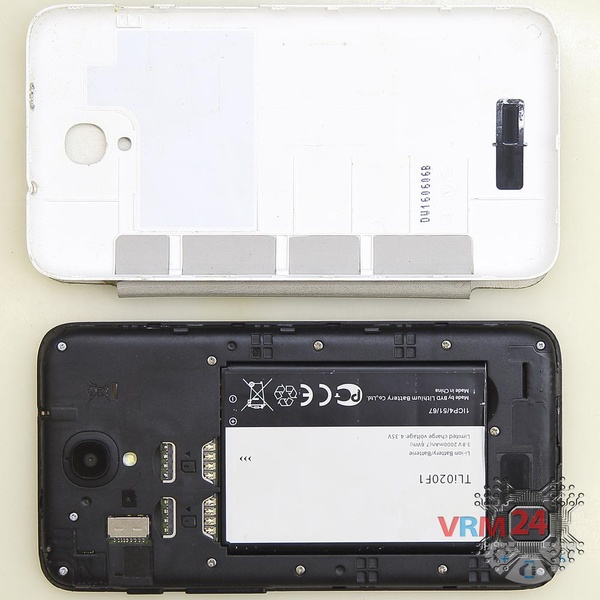

Abrir a tampa traseira

Passo 1.

Abrir a tampa traseira

Abra a contracapa.

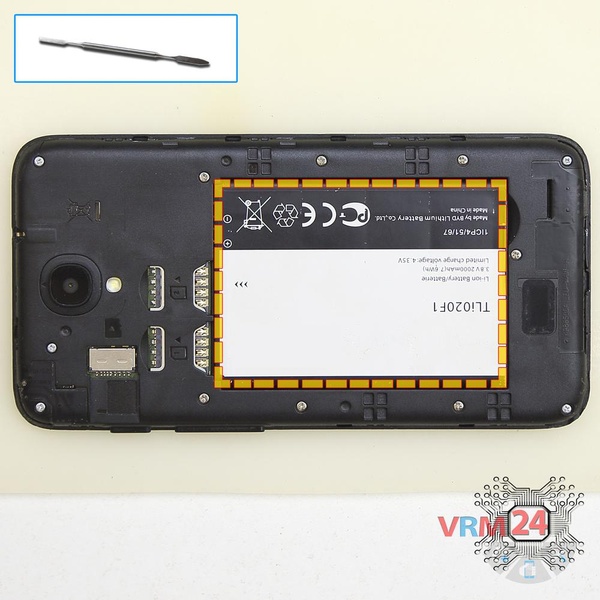

Retirar a bateria

Passo 2.

Retirar a bateria

Levante e remova a bateria.

Desaparafusar os parafusos

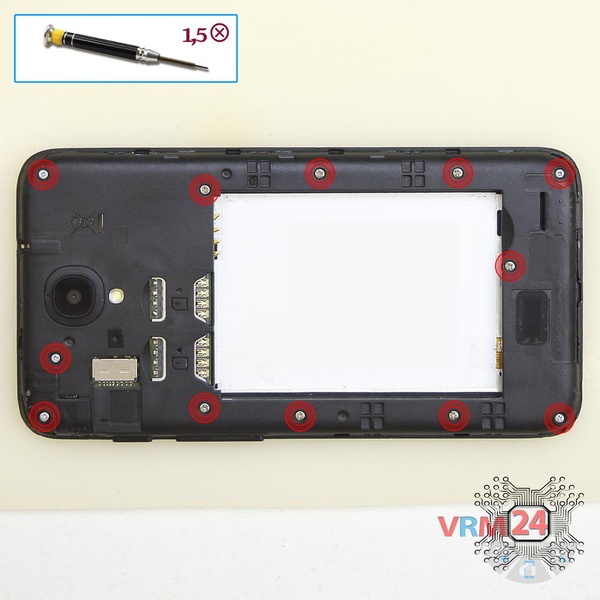

Passo 3.

Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte 12 & nbsp; parafusos da estrutura do telefone.

Remova a moldura

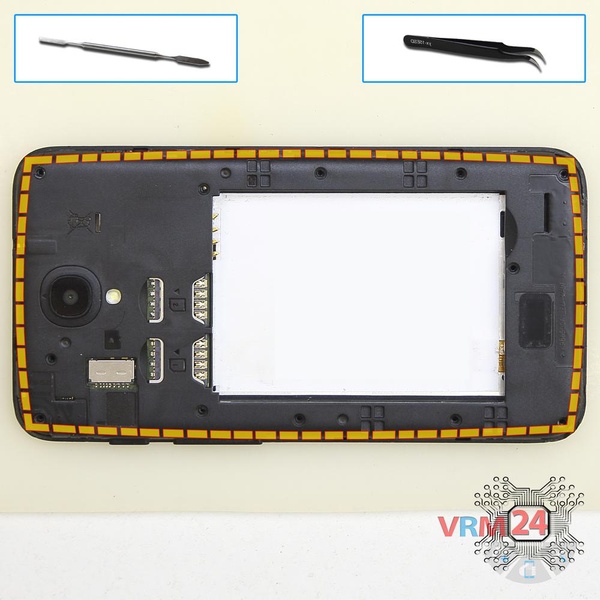

Passo 4.

Remova a moldura

Levante e remova a moldura intermediária e os botões de volume e energia.

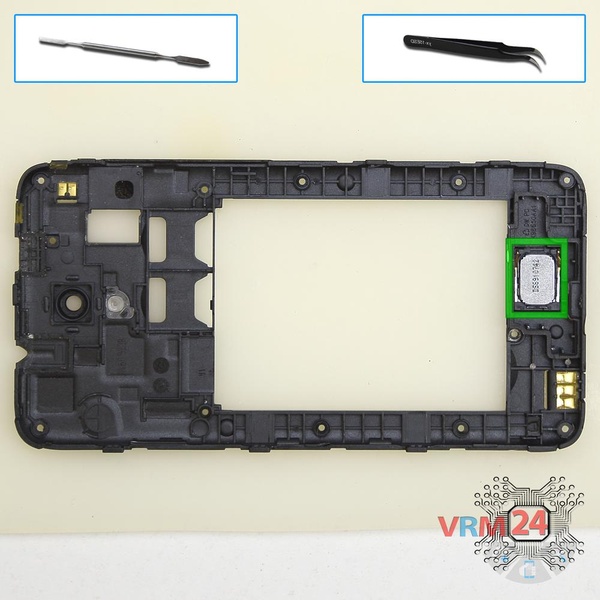

Retirar o altifalante

Passo 5.

Retirar o altifalante

Force e remova o alto-falante (campainha).

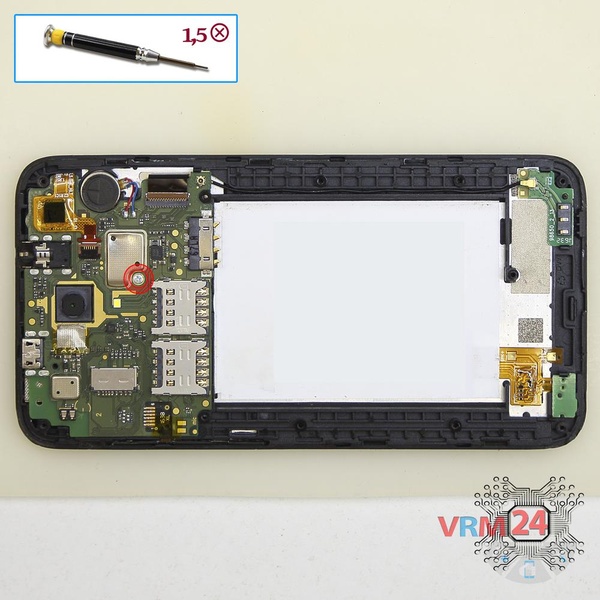

Desaparafusar um parafuso

Passo 6.

Desaparafusar um parafuso

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 1 parafuso no & nbsp; PCB.

Remover o motor de vibração

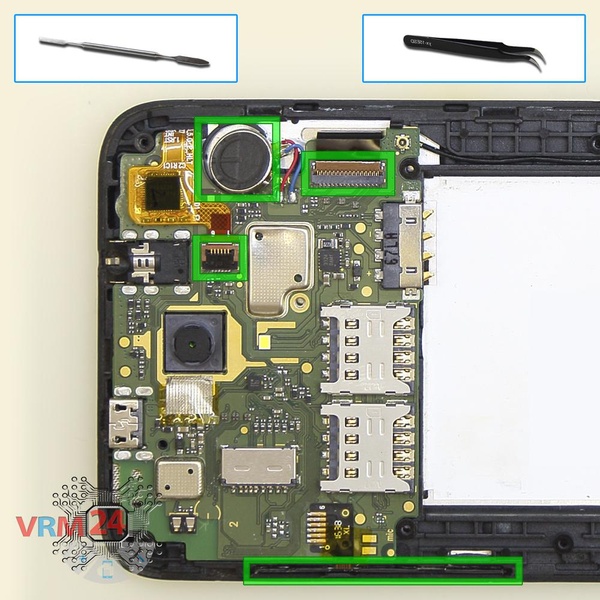

Passo 7.

Remover o motor de vibração

Desconecte os conectores do PCB, force o & amp; remova o vibrador e um FFC (cabo plano flexível) dos botões de volume e liga / desliga.

Retirar a placa-mĂŁe

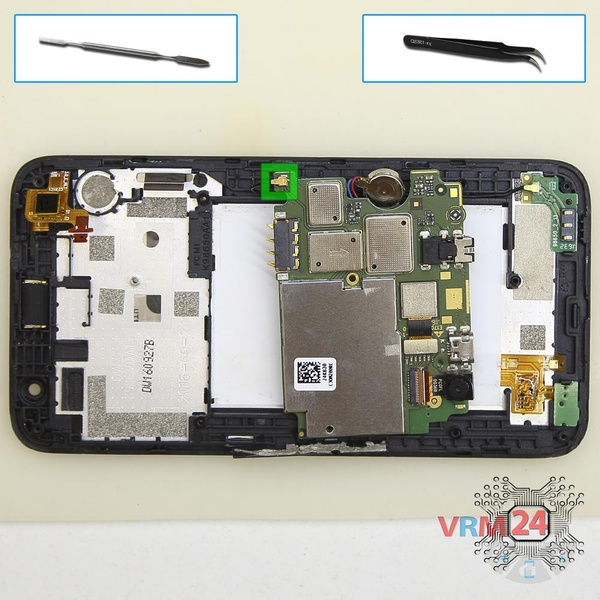

Passo 8.

Retirar a placa-mĂŁe

Vire a placa, desconecte o conector do cabo coaxial de dentro e remova a placa.

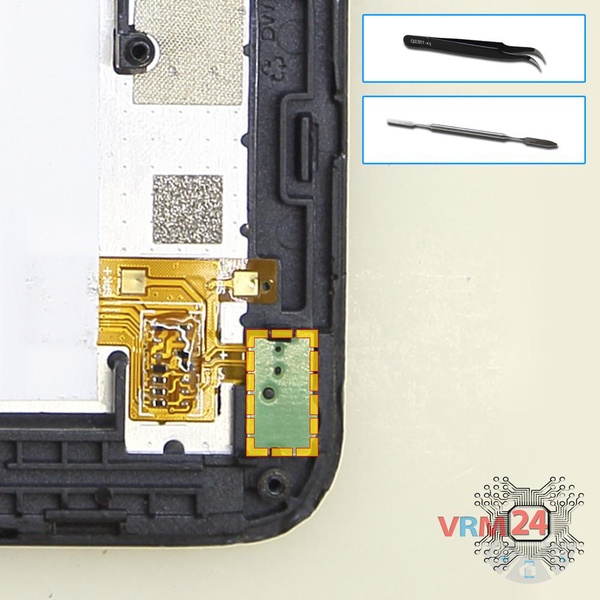

Retirar o microfone

Passo 9.

Retirar o microfone

Pry & amp; remova a parte inferior com microfone.

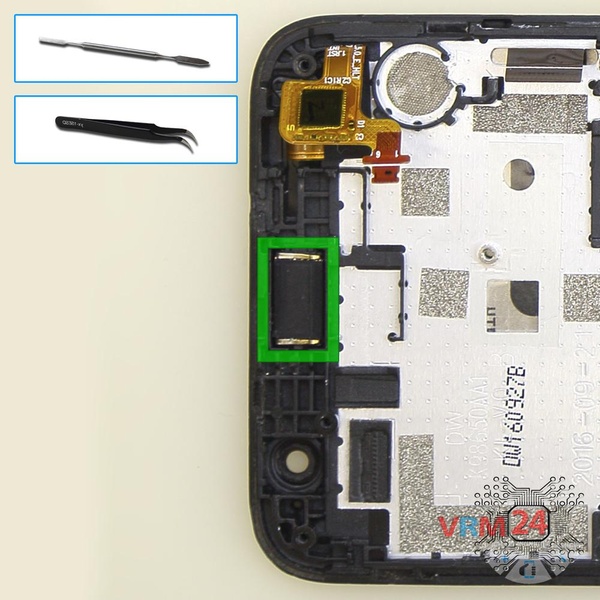

Retirar o altifalante do auscultador

Passo 10.

Retirar o altifalante do auscultador

Pry & amp; remova o alto-falante.

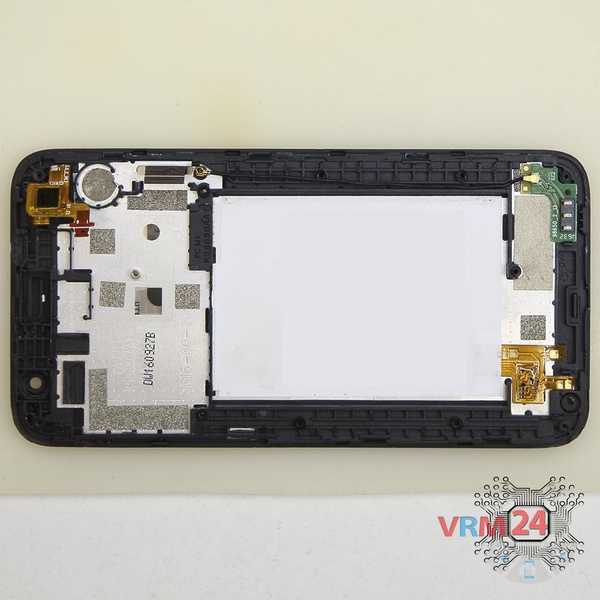

Na moldura de ecrĂŁ permaneceu

Passo 11.

Na moldura de ecrĂŁ permaneceu

Partes na moldura do módulo de exibição.

Evgenii Kuzmin

Evgenii Kuzmin

Serviço de manutenção sénior e engenheiro de reparação
A desmontagem e a reparação têm dificuldade easy e demoram aproximadamente 8 minutos. O nosso manual é adequado para todos os modelos Alcatel OT PIXI 4 5010D or Alcatel OneTouch Pixi 4 comercializados em diferentes países.
#instruções #Alcatel #Alcatel OT PIXI 4 5010D
Instruções detalhadas de desmontagem do Alcatel OT PIXI 4 5010D no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, pergunte-nos e tentaremos responder com o máximo de detalhes possível. Se este artigo foi útil, por favor avalie.
