Desmontagem/Reparar do dispositivo móvel Alcatel OT PIXI 4 Plus Power 5023F (Alcatel One Touch Pixi 4 Plus Power 5023F) com a descrição de cada passo e o conjunto de ferramentas necessárias.

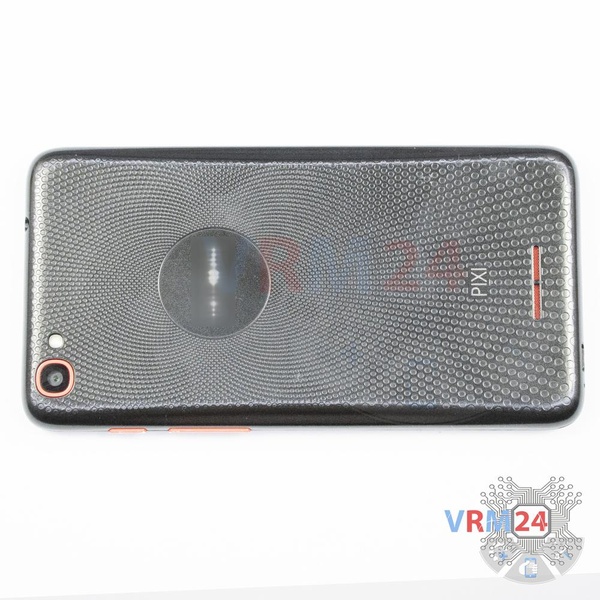

⚠️ Antes de desmontar. Não se esqueça de desligar o telefone.

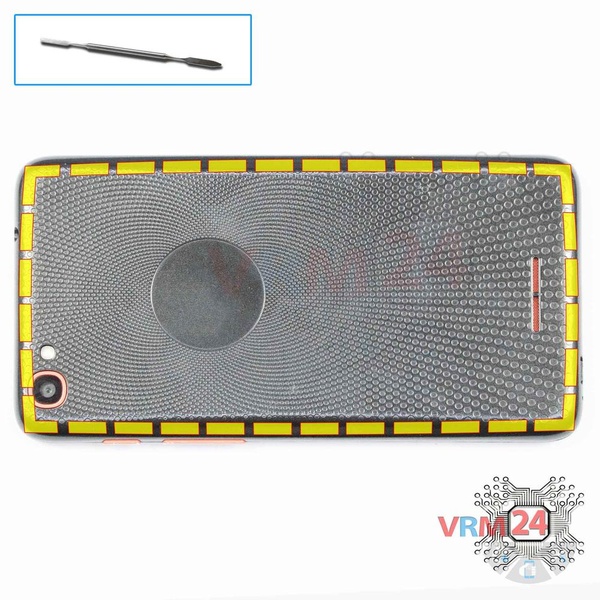

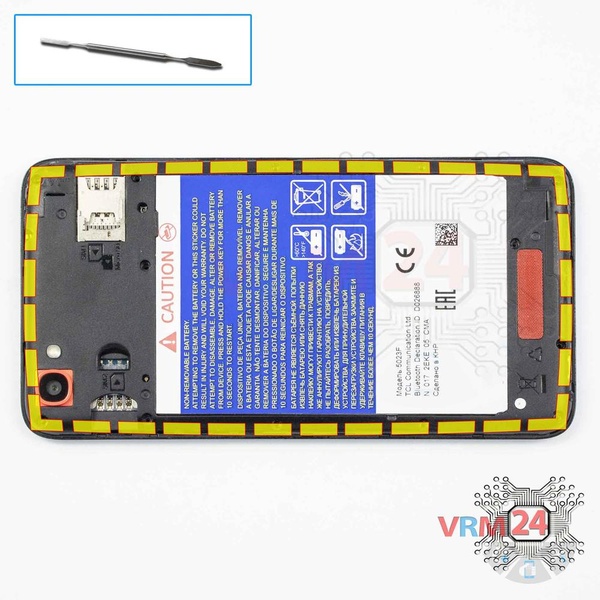

Usando uma espátula ou palito de plástico, cuidadosamente ao redor da borda, solte os clipes da tampa traseira e remova a tampa.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, o invólucro pode ser adulterado ou danificado.

⚠ Tenha cuidado ao abrir a tampa pela lateral dos botões de volume e power. Cabos finos e botões frágeis são fáceis de danificar.

⚠ Procure com antecedência na foto os cabos’ local para placa interna, tela sensível ao toque, visor, botões (se houver) sob a tampa para não danificá-los acidentalmente.

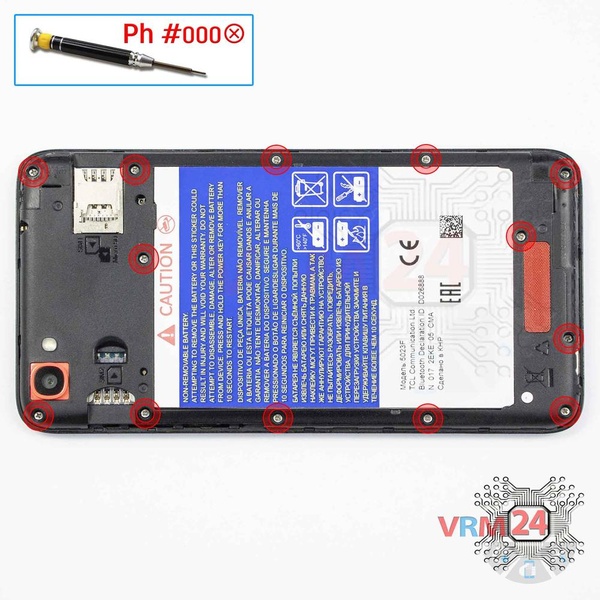

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 13 parafusos.

⚠ Tente não tocar na câmera. A câmera é bastante frágil!

ℹ️ Certifique-se de observar a localização dos parafusos antes de desmontar. Ao montar o aparelho, apertar o parafuso no lugar errado pode danificar o aparelho ou suas peças. Para evitar danos, os parafusos removidos e as peças individuais (como juntas ou suportes) devem ser dispostos na ordem apropriada ou os parafusos e seus orifícios no telefone devem ser marcados com marcadores coloridos.

Remova a tampa com as antenas que protegem a placa de circuito impresso (PCB). Tente levantar as tampas pelas bordas e não empurre nada entre elas para não tocar acidentalmente ou causar curto-circuito em qualquer coisa no PCB.

⚠ É crucial durante a remontagem, verificar se os contatos da mola na placa e as almofadas de contato na tampa combinam e tocam. Caso contrário, a perda de sinal ou o sinal pode ser bastante fraco.

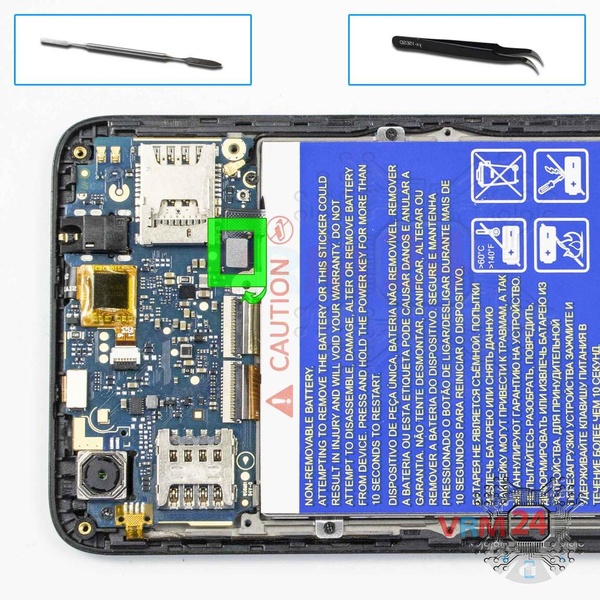

Desligue o conector da bateria o mais rápido possível.

ℹ️ O modelo Alcatel One Touch Pixi 4 Plus Power 5023F possui uma bateria TLp050BC com capacidade de 5000 mAh (também conhecida como bateria recarregável).

⚠️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregável ou faça isso com cuidado.

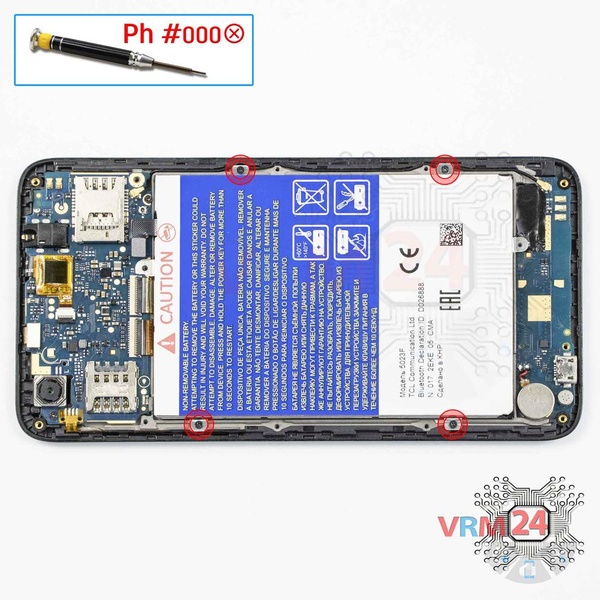

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse os quatro parafusos que prendem a bateria.

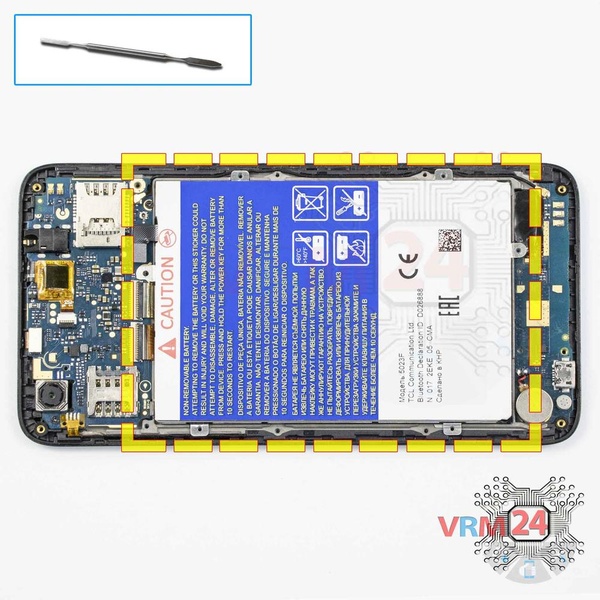

Nada está obstruindo a remoção da bateria. Faça isso com cuidado.

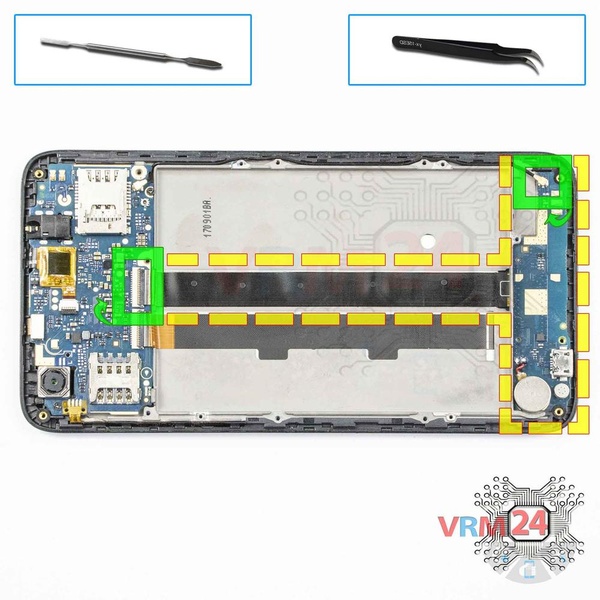

Desconecte os conectores, retire cuidadosamente o cabo entre as placas e remova a subplaca (também conhecida como placa filha). A sub-placa é colada na moldura com fita metalizada para facilitar o processo da placa para que o cabo entre as placas possa ser um pouco aquecido.

ℹ️ A placa contém uma porta de carregamento (Micro-USB), microfone, motor de vibração, contatos de mola para o alto-falante e uma unidade de antena.

⚠️ Não é necessário inserir a ferramenta sob a placa quando a remoção da subplaca pode danificar os componentes internos.

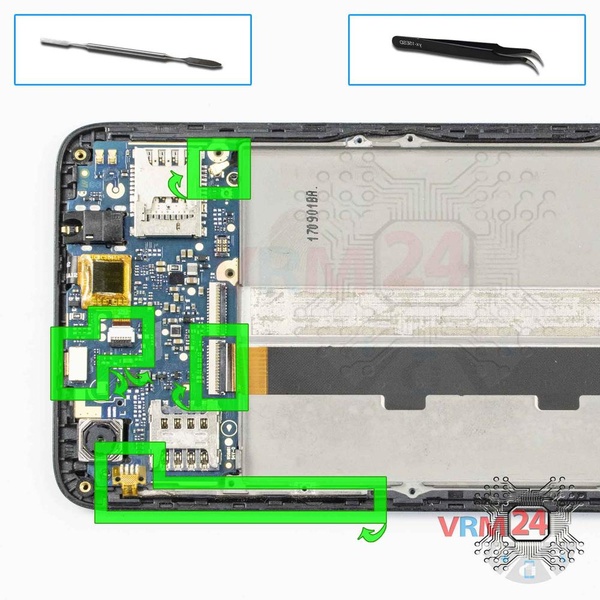

Erga os conectores do cabo do módulo de exibição, cabo entre placas e cabo coaxial. Além disso, solte o cabo dos botões.

⚠️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

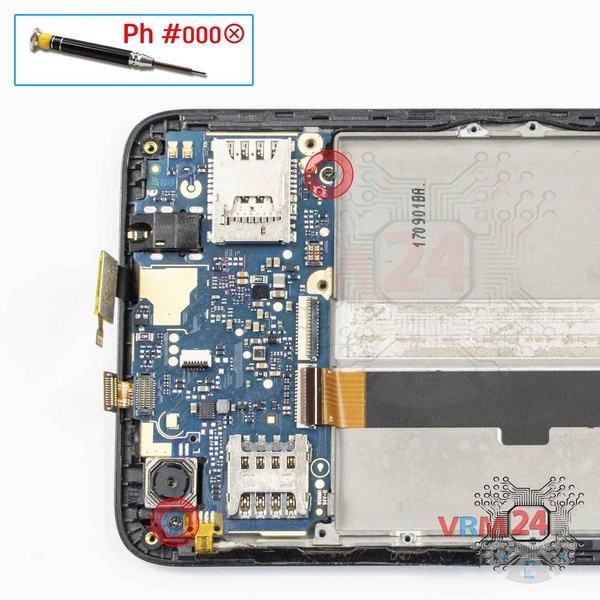

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse os dois parafusos que prendem a placa-mãe.

⚠️️ Tente não tocar nas lentes da câmera. Eles são bastante frágeis!

Se você deixar impressões ou outras marcas na lente, será difícil limpá-la e a qualidade das imagens poderá se deteriorar.

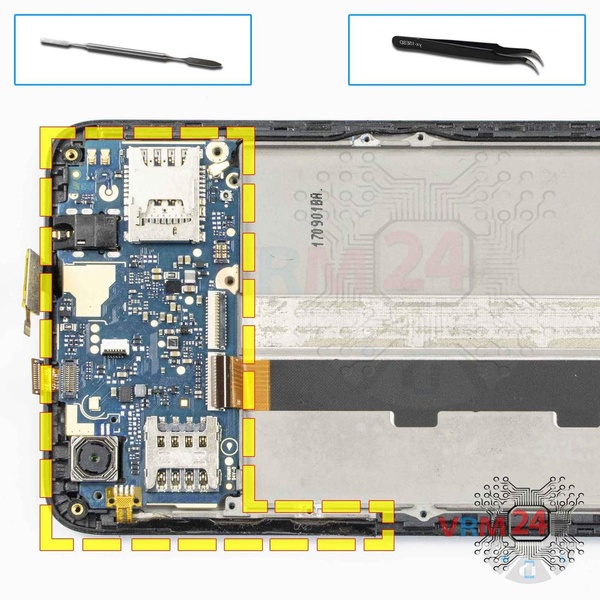

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar o tabuleiro à força. Certifique-se de que nada esteja atrapalhando ou segurando a prancha.

⚠️ Não dobre a placa de circuito ao removê-la ou empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.

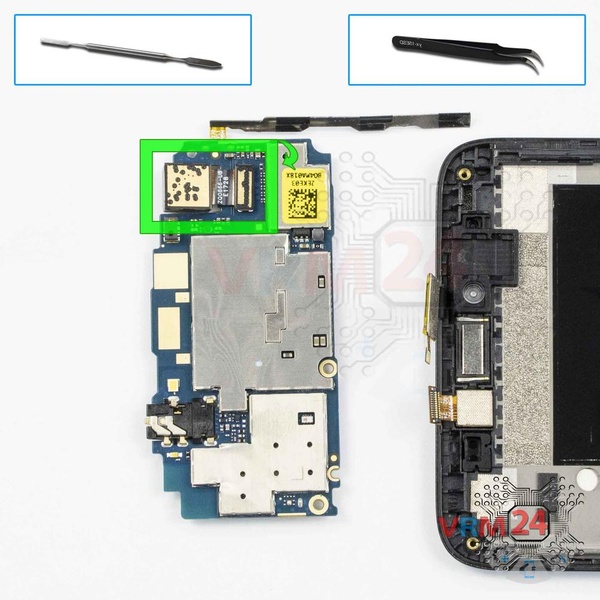

Desconecte o conector e remova a câmera principal.

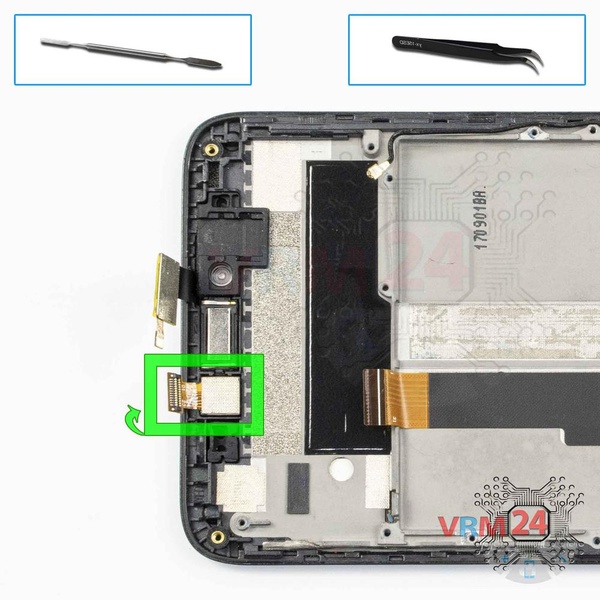

Com cuidado, levante e remova a câmera frontal da moldura do módulo de exibição.

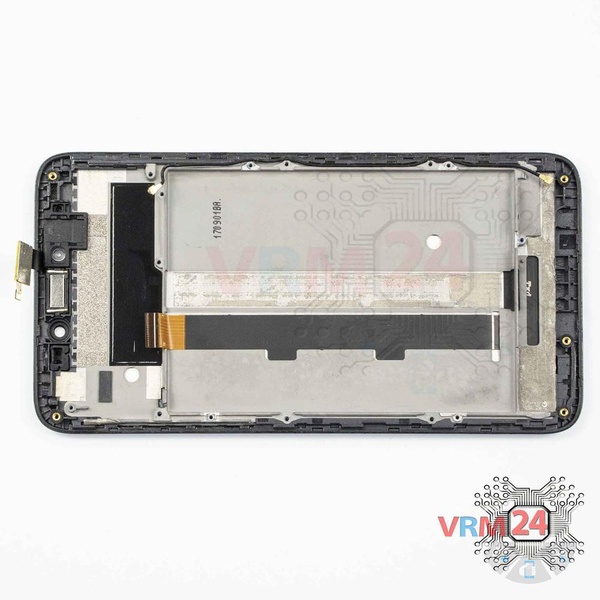

ℹ️ No quadro do módulo de exibição permaneceu: o alto-falante do fone de ouvido, cabo coaxial.
