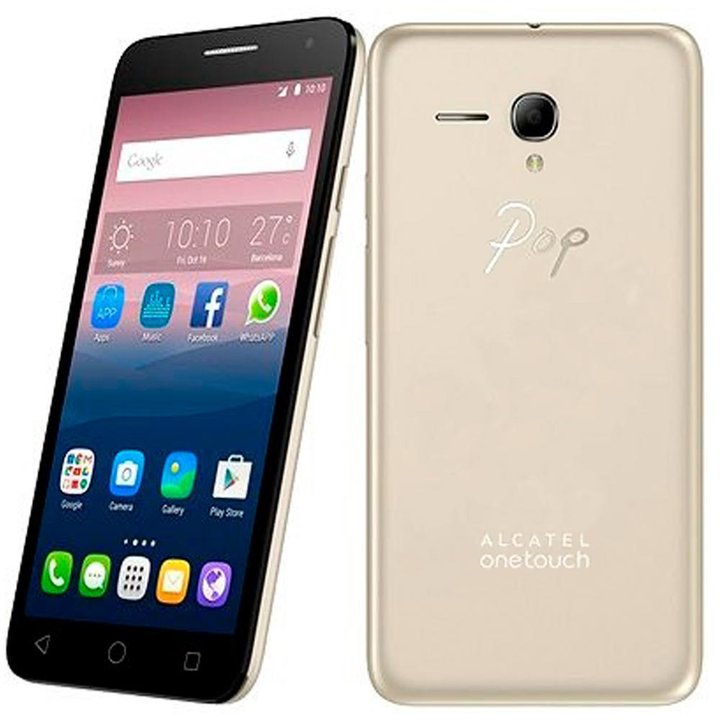

Desmontagem/Reparar do dispositivo móvel Alcatel OT POP 3 5025D (Alcatel OneTouch Pop 3) com a descrição de cada passo e o conjunto de ferramentas necessárias.

4179

Visualizações

—

Compartilhar

8

Perguntas

Vadim Popoff

Vadim Popoff

Autor, Gestor de conteĂşdos

Especialista em criação de conteúdos, distribuição e gestão de conteúdos.

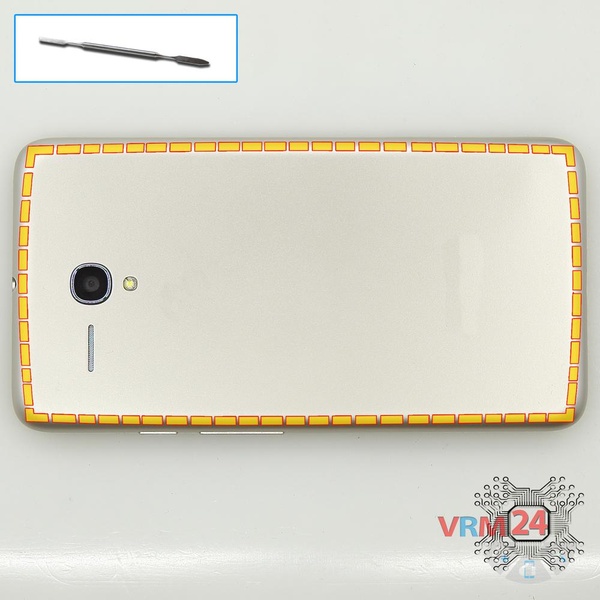

Abrir a tampa traseira

Passo 1.

Abrir a tampa traseira

Abra a contracapa.

Desaparafusar os parafusos

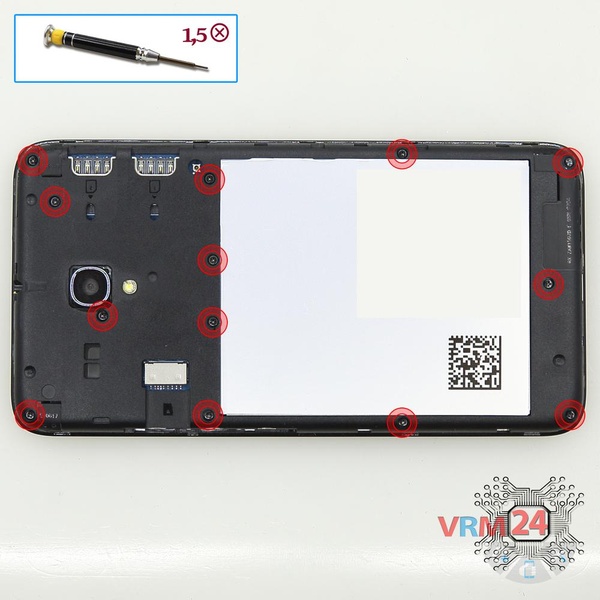

Passo 2.

Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 13 & nbsp; parafusos da estrutura do telefone.

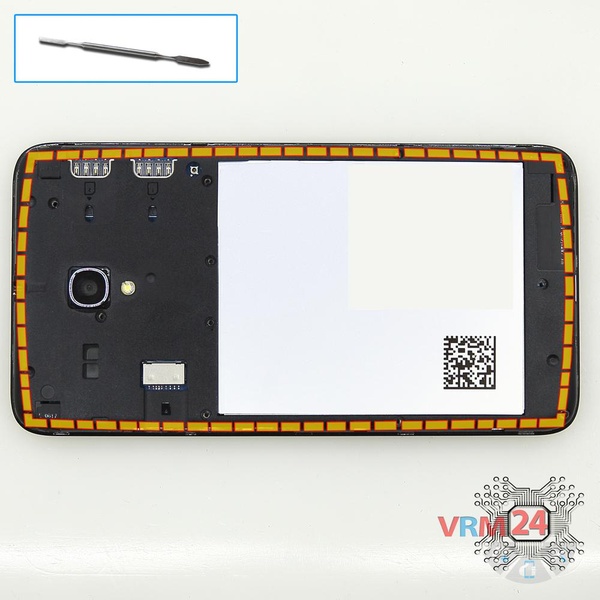

Abrir a tampa do meio

Passo 3.

Abrir a tampa do meio

Force e remova a moldura do meio.

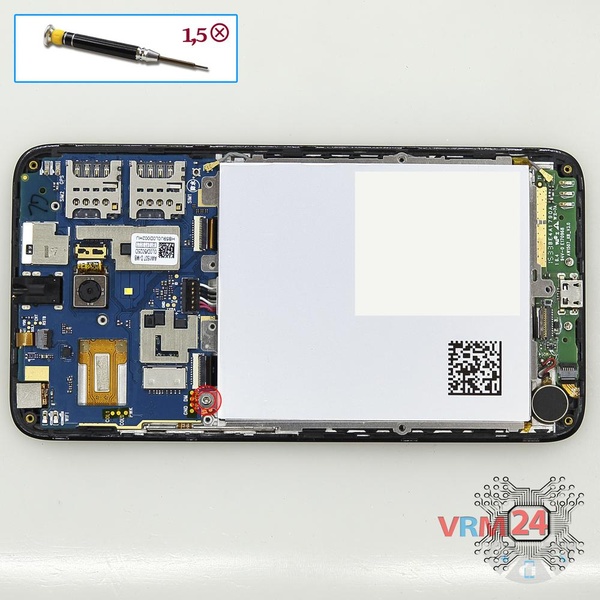

Desaparafusar um parafuso

Passo 4.

Desaparafusar um parafuso

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 1 parafuso no & nbsp; PCB.

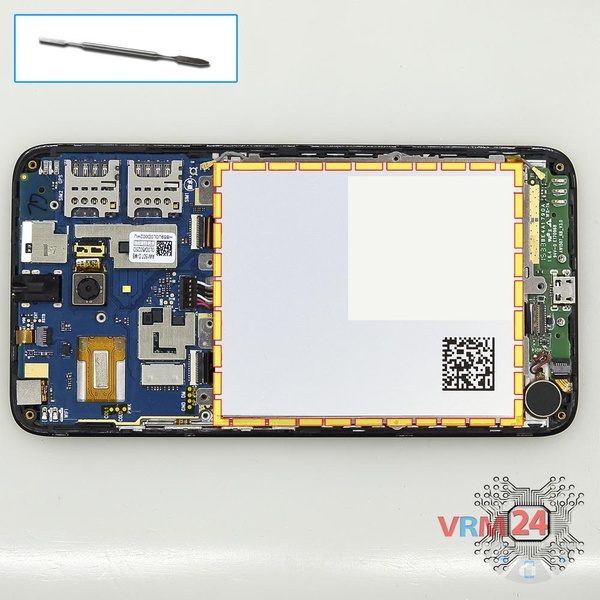

Retirar a pelĂ­cula protectora

Passo 5.

Retirar a pelĂ­cula protectora

Pry & amp; remova o painel de proteção.

Retirar a bateria

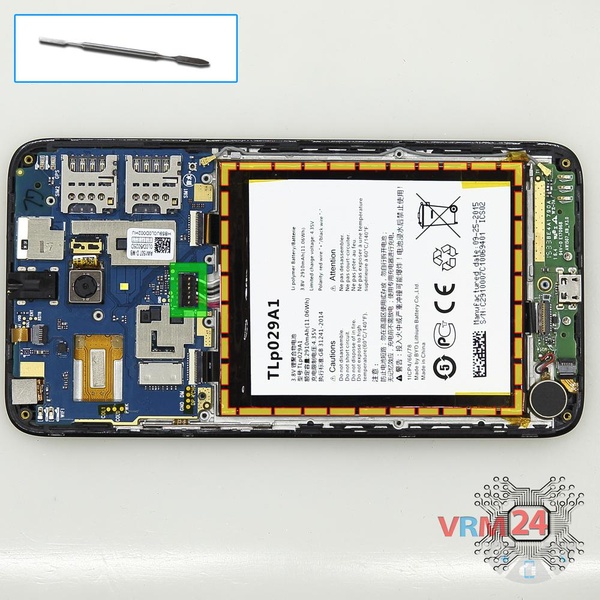

Passo 6.

Retirar a bateria

Desconecte o conector do PCB e remova a bateria.

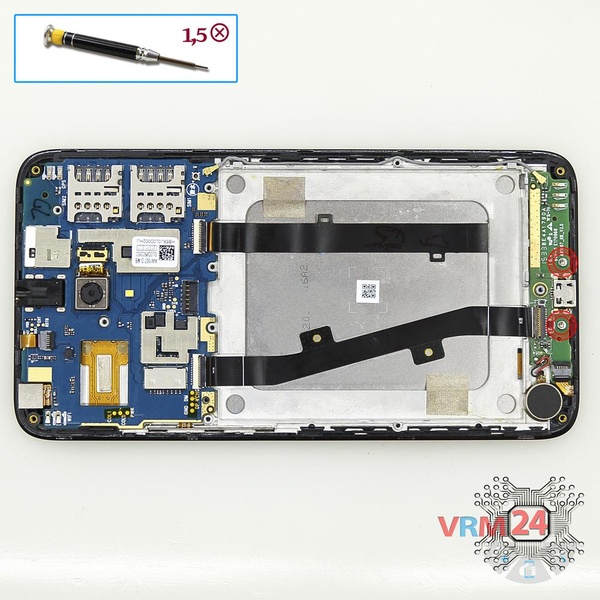

Desaparafusar os parafusos

Passo 7.

Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 2 & nbsp; parafusos no PCB inferior.

Remova a subplaca

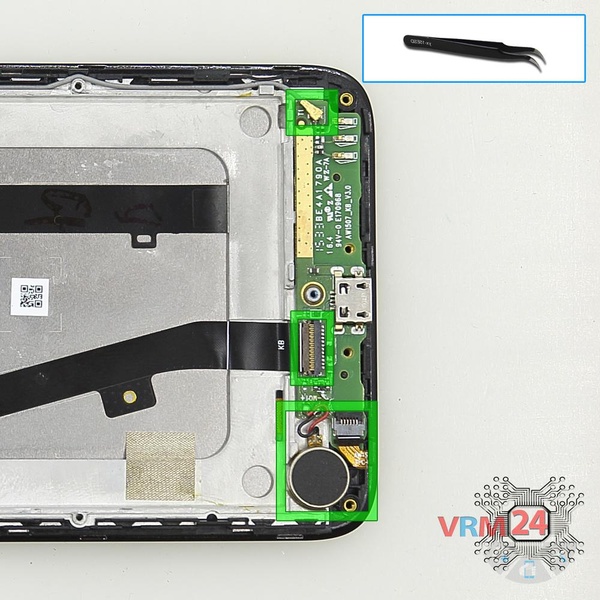

Passo 8.

Remova a subplaca

Desconecte os conectores no PCB inferior, remova o vibrador e remova a placa.

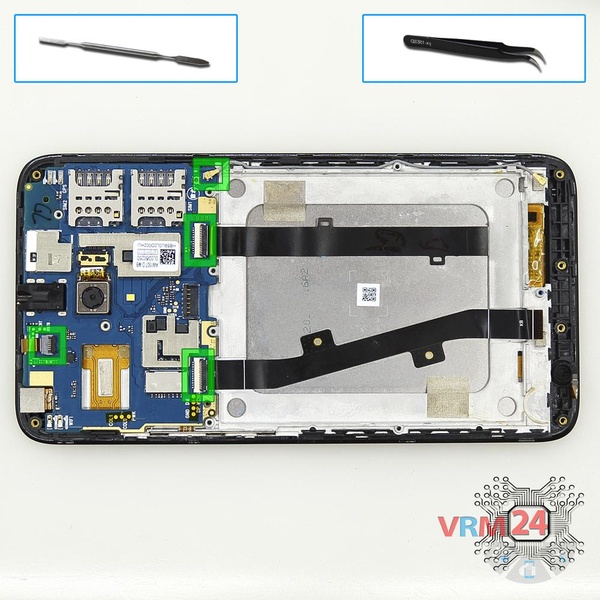

Desconectar os conectores

Passo 9.

Desconectar os conectores

Desconecte os conectores do PCB.

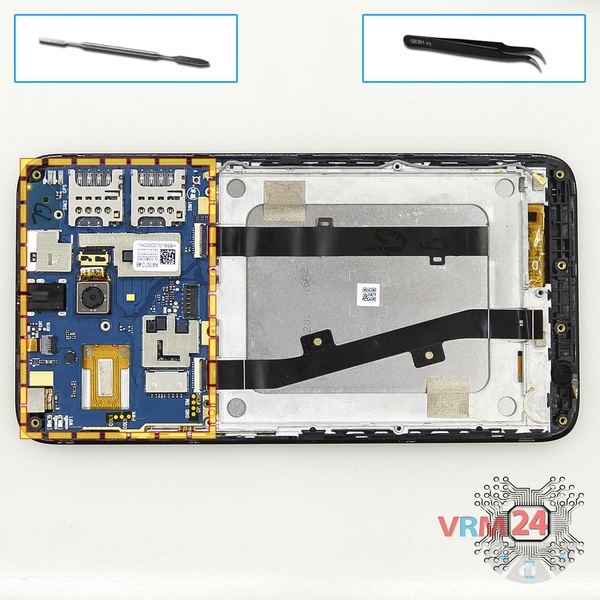

Retirar a placa-mĂŁe

Passo 10.

Retirar a placa-mĂŁe

Remova o PCB.

Na moldura de ecrĂŁ permaneceu

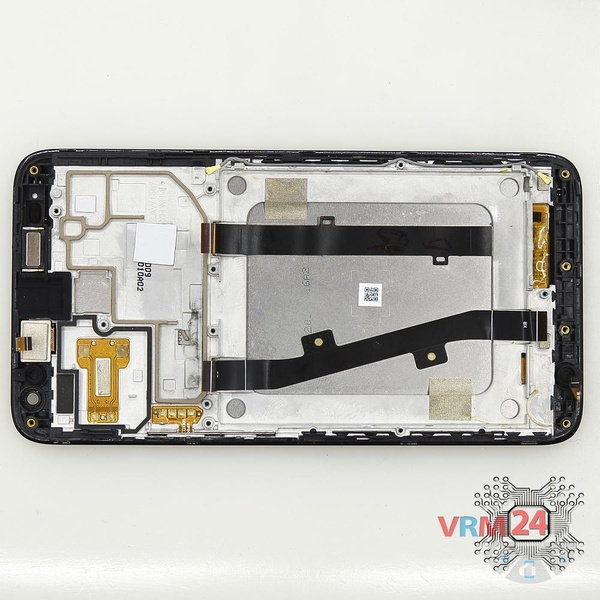

Passo 11.

Na moldura de ecrĂŁ permaneceu

Partes na moldura do módulo de exibição.

Evgenii Kuzmin

Evgenii Kuzmin

Serviço de manutenção sénior e engenheiro de reparação

A desmontagem/reparação tem easy complexidade e demora cerca de minutos no tempo.
O nosso manual é adequado para todos os modelos Alcatel OT POP 3 5025D — Alcatel OneTouch Pop 3 lançado para mercados em diferentes países.

Se tiver uma pergunta, pergunte-nos e tentaremos responder com o máximo de detalhes possível. Se este artigo foi útil, por favor avalie.
