Desmontagem/Reparar do dispositivo móvel Alcatel OT Snap 7025D (Alcatel OneTouch Snap) com a descrição de cada passo e o conjunto de ferramentas necessárias.

4250

Visualizações

—

Compartilhar

4

Perguntas

Vadim Popoff

Vadim Popoff

Autor, Gestor de conteĂşdos

Especialista em criação de conteúdos, distribuição e gestão de conteúdos.

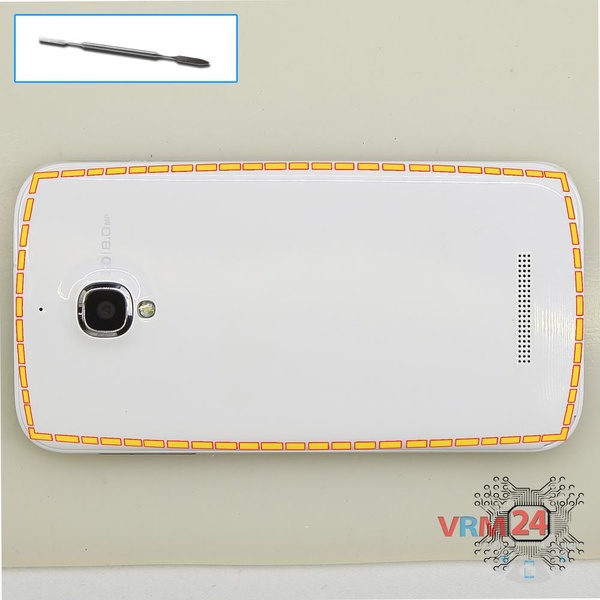

Abrir a tampa traseira

Passo 1.

Abrir a tampa traseira

Abra a contracapa.

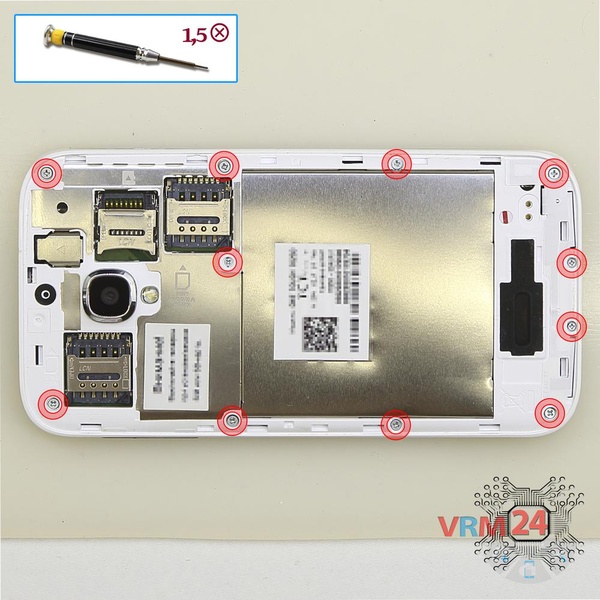

Desaparafusar os parafusos

Passo 2.

Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 11 & nbsp; parafusos da estrutura do telefone.

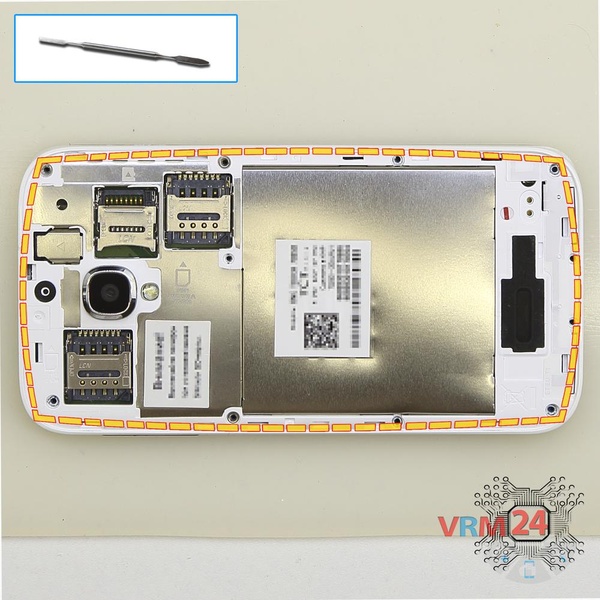

Abrir a tampa do meio

Passo 3.

Abrir a tampa do meio

Force e remova a moldura do meio.

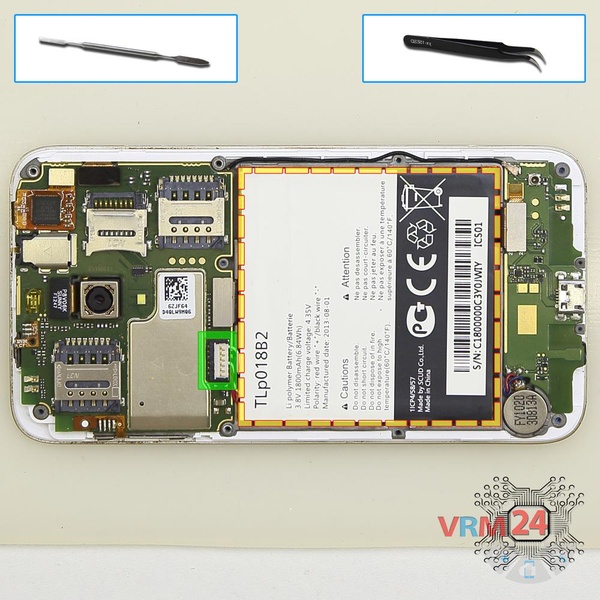

Retirar a bateria

Passo 4.

Retirar a bateria

Desconecte o conector do PCB e remova a bateria.

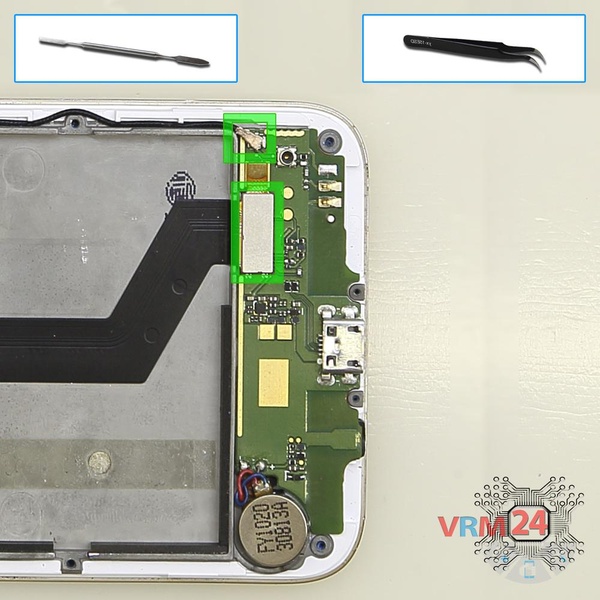

Remova a subplaca

Passo 5.

Remova a subplaca

Desconecte os conectores do PCB inferior e remova-o.

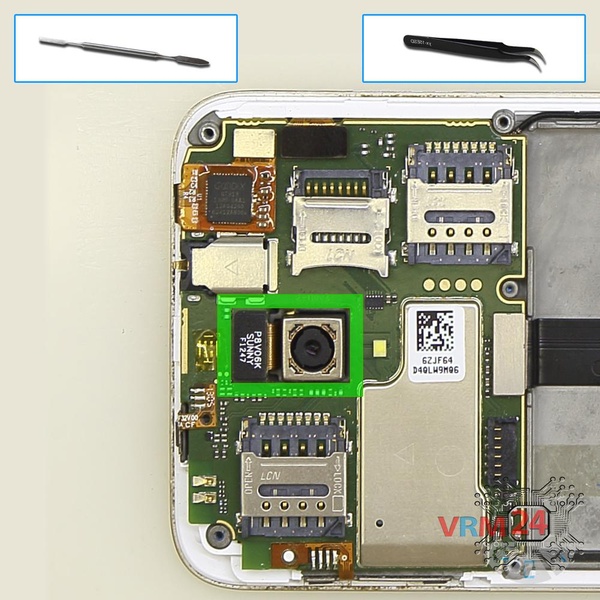

Retirar a câmara traseira

Passo 6.

Retirar a câmara traseira

Desconecte o conector do PCB e remova a câmera principal.

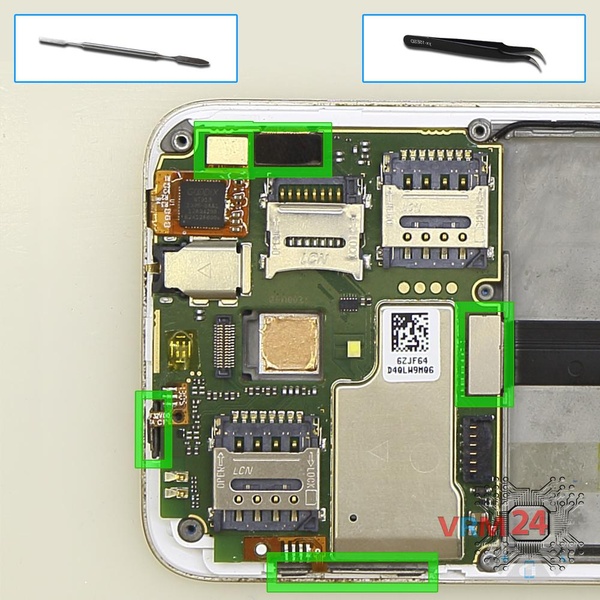

Desconectar os conectores

Passo 7.

Desconectar os conectores

Desconecte os conectores do PCB.

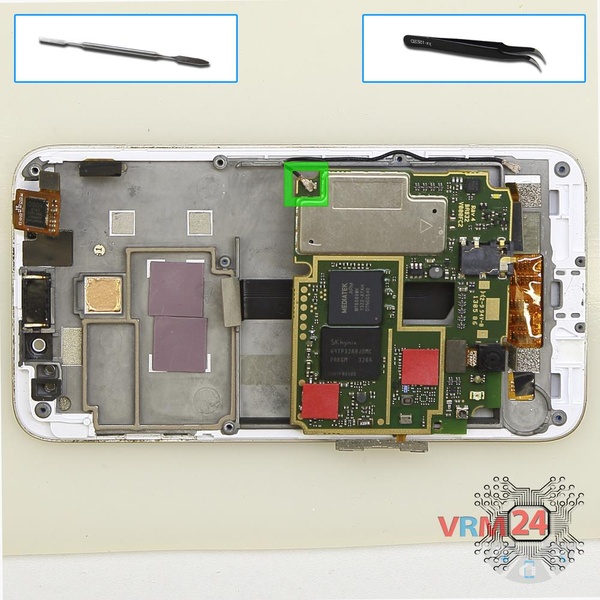

Vire a placa

Passo 8.

Vire a placa

Vire o quadro & amp; desconecte o conector do cabo coaxial.

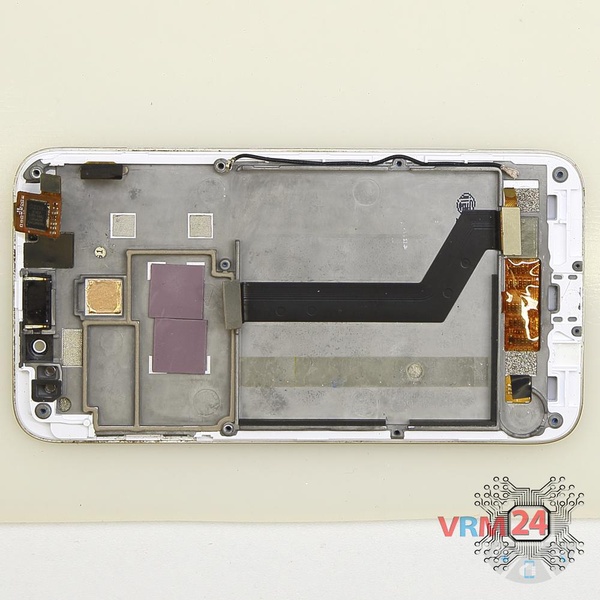

Na moldura de ecrĂŁ permaneceu

Passo 9.

Na moldura de ecrĂŁ permaneceu

Partes na moldura do módulo de exibição.

Evgenii Kuzmin

Evgenii Kuzmin

Serviço de manutenção sénior e engenheiro de reparação
A desmontagem e a reparação têm dificuldade easy e demoram aproximadamente 4 minutos. O nosso manual é adequado para todos os modelos Alcatel OT Snap 7025D or Alcatel OneTouch Snap comercializados em diferentes países.
#instruções #Alcatel #Alcatel OT Snap 7025D
Instruções detalhadas de desmontagem do Alcatel OT Snap 7025D no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, pergunte-nos e tentaremos responder com o máximo de detalhes possível. Se este artigo foi útil, por favor avalie.
