Desmontagem/Reparar do dispositivo móvel Asus Zenfone 10 (Asus Zenfone 10z) com a descrição de cada passo e o conjunto de ferramentas necessárias.

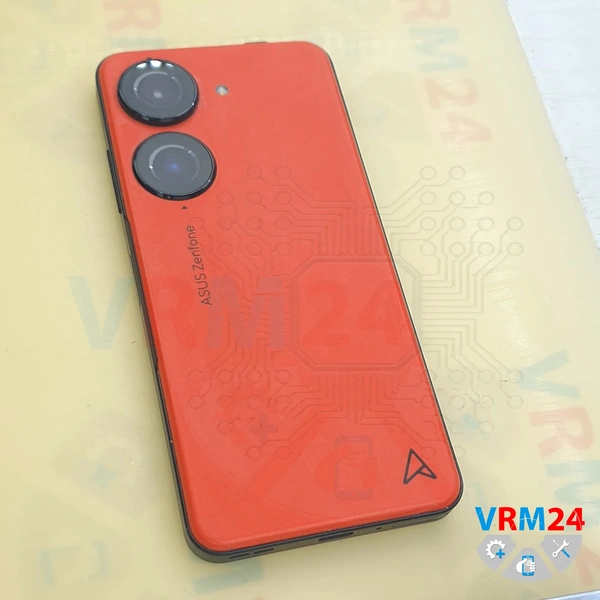

⚠️ Antes de desmontar, não esqueça de desligar o telefone.

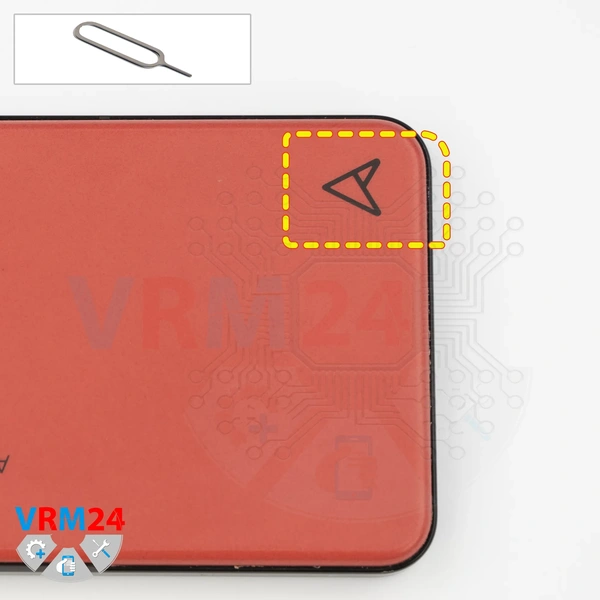

Primeiro de tudo, como sempre, precisamos remover a bandeja do cartão SIM.

Observe que o orifício do microfone está localizado bem próximo ao slot da bandeja.

Remova a bandeja.

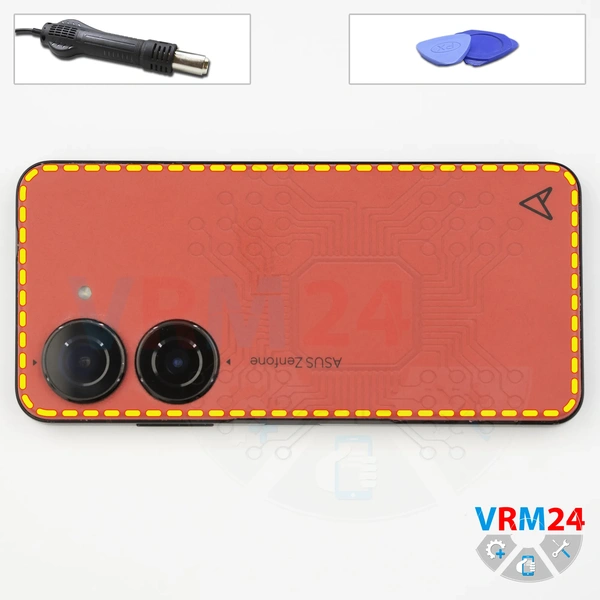

Em seguida, precisamos aquecer a superfície da tampa traseira a aproximadamente 70°C, ou cerca de 160 graus Fahrenheit.

Usamos um tapete aquecedor para isso, mas um secador de cabelo também funciona.

Após cerca de 10 minutos, podemos prosseguir com a separação da contracapa.

Para isso, usamos um filme plástico fino, inserimos cuidadosamente no espaço entre a tampa traseira e a moldura intermediária e passamos suavemente ao longo da borda, cortando o adesivo.

Como sempre, tenha cuidado ao redor da área da câmera para não tocar ou danificar acidentalmente as lentes.

Além disso, tome cuidado com os botões laterais, pois cabos flexíveis podem ser direcionados nessas áreas.

Você também pode usar uma ferramenta adicional para evitar que a tampa grude enquanto você remove a tampa traseira.

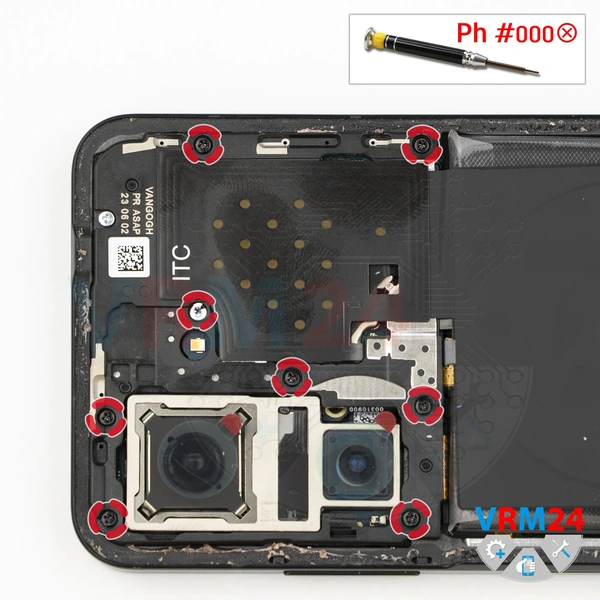

A seguir, removemos os parafusos da seção superior. Para isso, utilizamos uma chave de fenda Phillips 1,5 mm ou uma Phillips #000.

Se os parafusos forem difíceis de remover ou pegar, você pode usar um magnetizador e uma pinça para retirá-los.

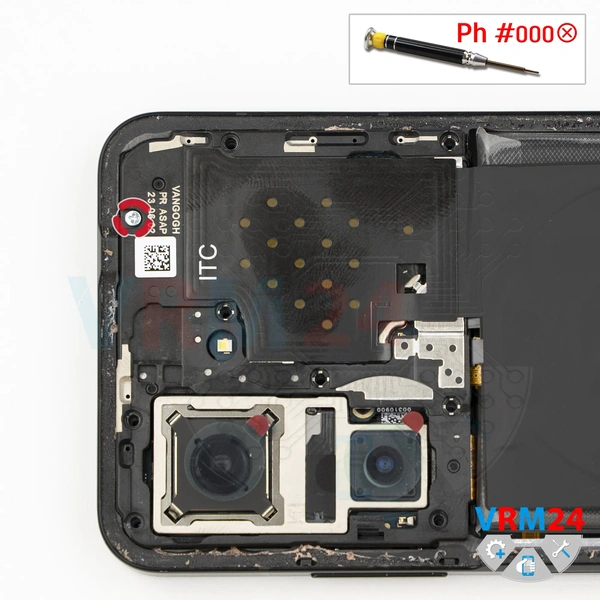

Usando uma chave de fenda Phillips 1,5 mm (PH #000), desparafuse o único parafuso prateado.

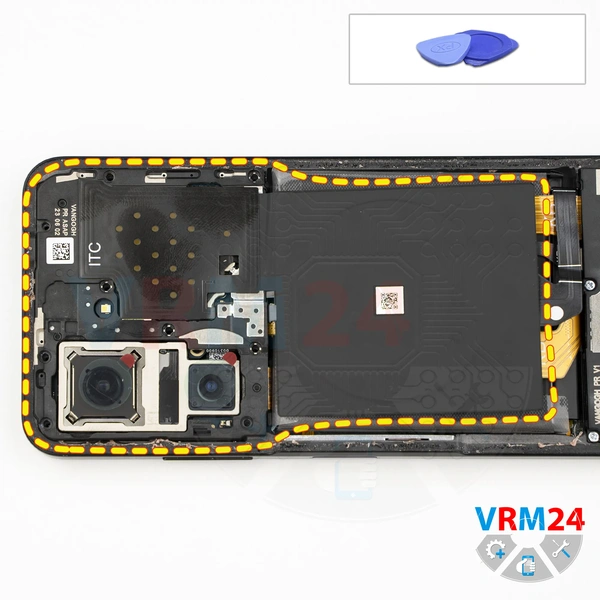

Agora podemos remover a tampa superior. Use uma ferramenta não metálica, encontre um local adequado para forçar, levante com cuidado e retire a tampa.

Por que não usar uma ferramenta de metal? Para evitar curto-circuito na placa-mãe.

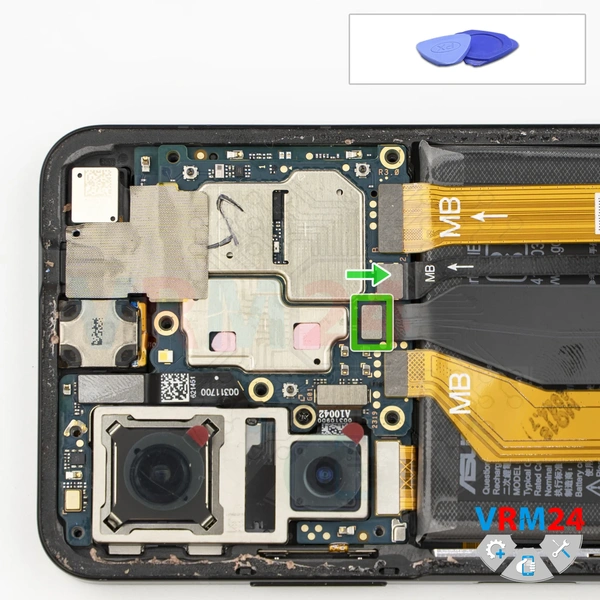

Em seguida, usando uma ferramenta não metálica, precisamos desconectar o conector da bateria.

ℹ️ O Asus Zenfone 10 usa uma bateria recarregável C11P2102 com capacidade de 4300 mAh.

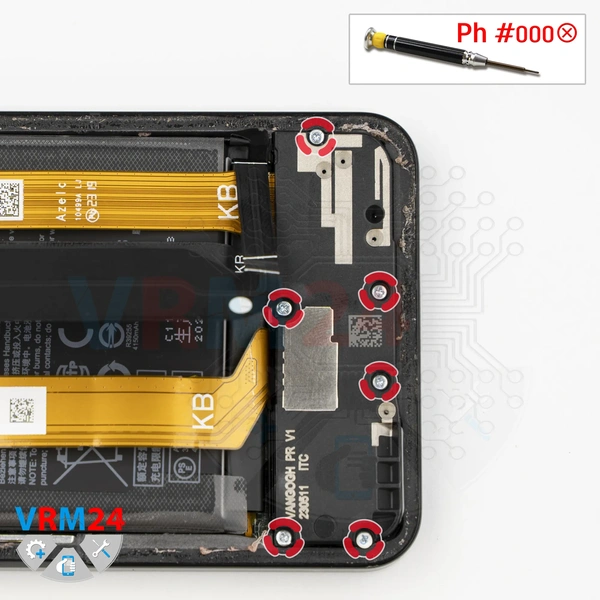

Novamente, use uma chave de fenda Phillips de 1,5 mm ou uma Phillips nº 000.

É melhor manter esses parafusos separados dos anteriores, pois eles diferem em tamanho e cor.

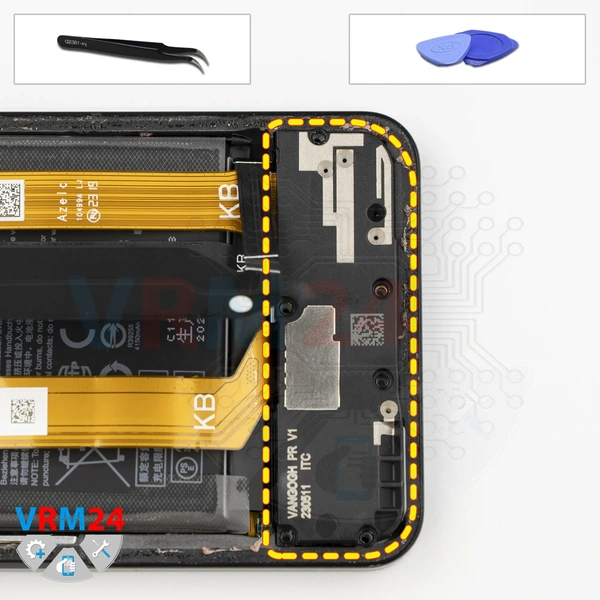

Em seguida, remova a tampa inferior: levante cuidadosamente a borda, levante-a e retire-a. O alto-falante está montado nesta tampa.

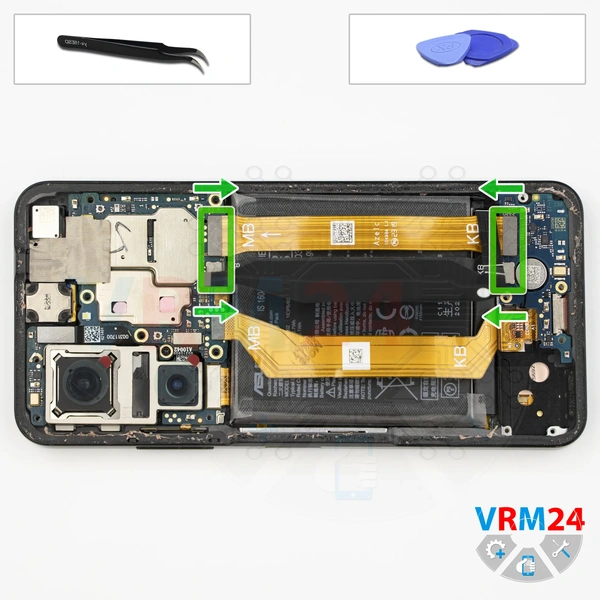

Depois disso, podemos desconectar os cabos flexíveis de interconexão.

Desconecte primeiro os conectores da subplaca e depois desconecte os conectores da placa principal.

Observe que as setas nos cabos flexíveis indicam a direção em direção à placa-mãe.

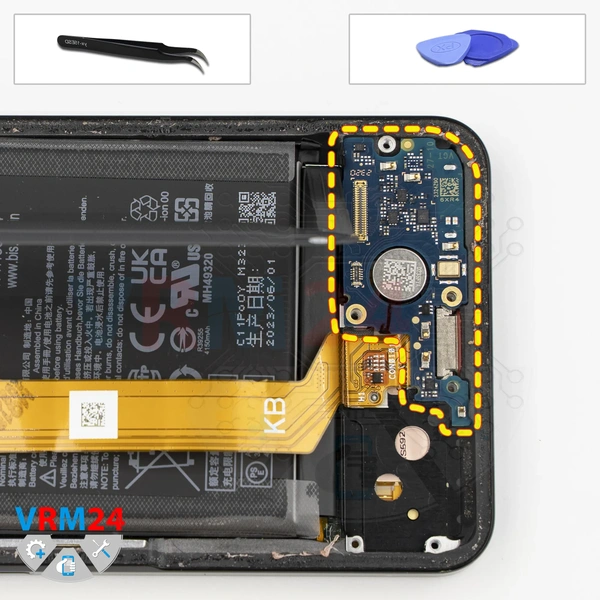

Agora podemos remover o sub-quadro. Levante-o com cuidado, retire-o e reserve.

A subplaca contém o microfone e o conector do cartão SIM está localizado no verso.

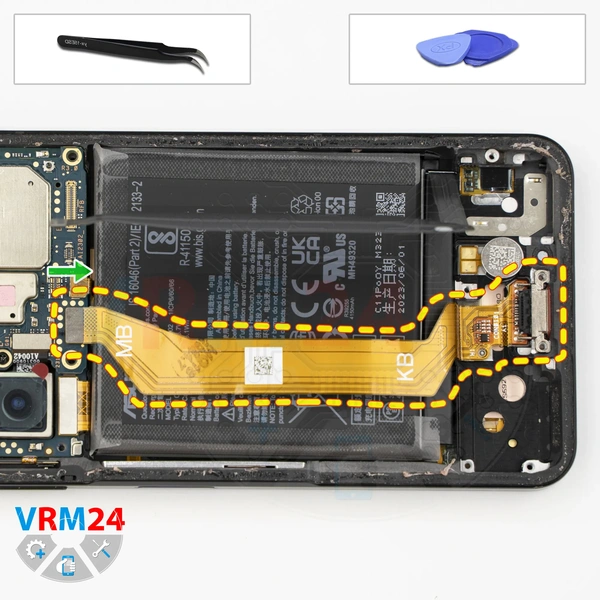

Agora podemos remover a porta de carregamento.

Levante-o com cuidado, retire-o e deixe-o de lado.

É melhor não aplicar muita pressão no cabo flexível para evitar danificar os traços.

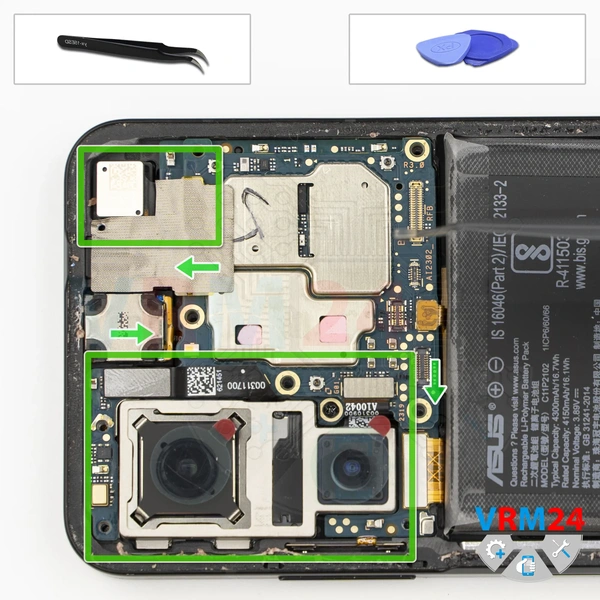

Em seguida, passamos para a seção superior. Aqui podemos desconectar o conjunto da câmera.

Levante os conectores com cuidado e desconecte-os.

Agora podemos remover o módulo de câmera traseira dupla e colocá-lo de lado.

Em seguida, precisamos remover a camada protetora de dissipação de calor para que ela não interfira na remoção da câmera frontal.

É melhor removê-lo com cuidado sem danificá-lo, pois precisaremos dele durante a remontagem. Retire-o com cuidado.

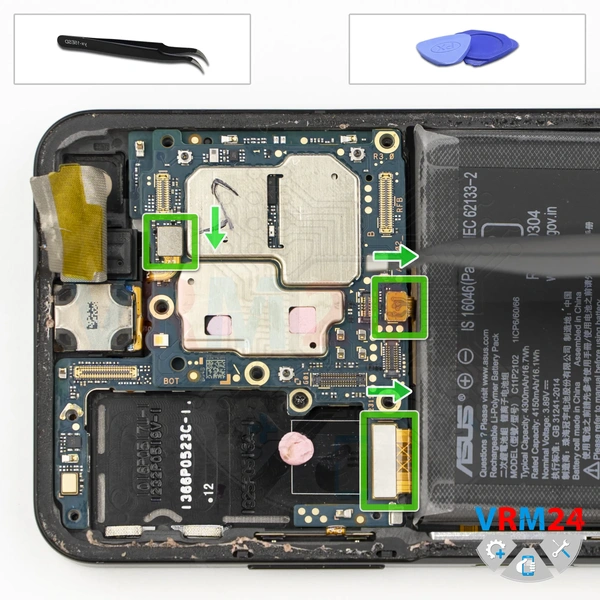

Sob a camada protetora, vemos um conector - desconecte-o. Neste ponto, podemos remover a câmera frontal.

Também é melhor cobrir a lente frontal da câmera com uma película protetora para evitar poeira e detritos.

Também devemos desconectar o conector que provavelmente vai para o alto-falante do fone de ouvido.

Desconecte os conectores do cabo flexível dos botões laterais e da tela.

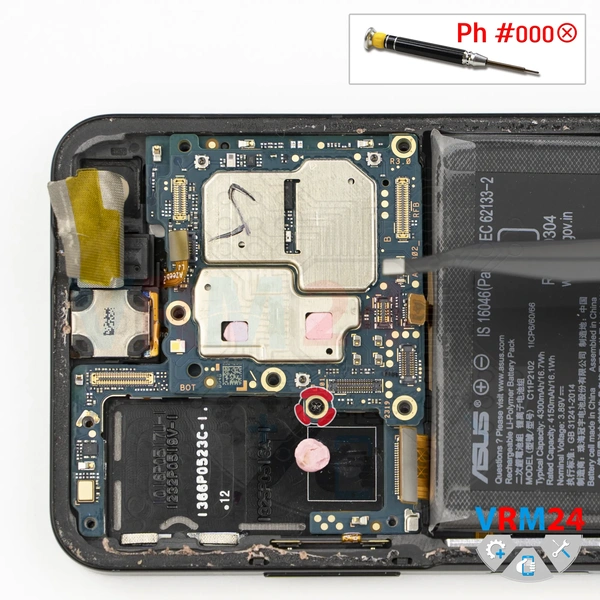

Também precisamos remover um parafuso que prende a placa-mãe. É melhor mantê-lo separado dos outros.

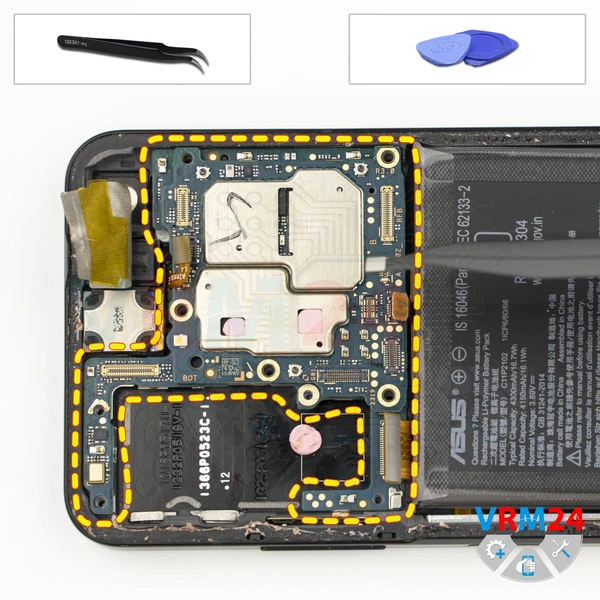

Agora nada nos impede de remover a placa-mãe.

Levante-o com cuidado, retire-o e deixe-o de lado.

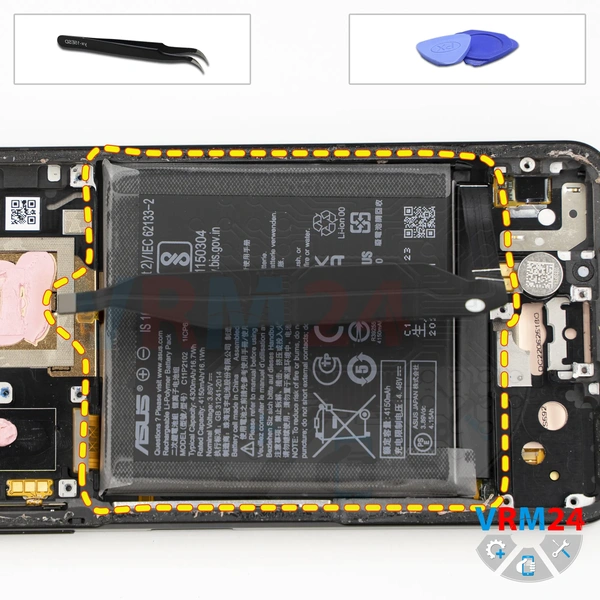

Agora podemos remover a bateria.

Levante-o com cuidado e levante-o. Não use força para evitar danificar o revestimento da bateria.

Além disso, não sabemos o que está localizado embaixo da bateria - pode haver cabos flexíveis lá também. Levante-o com cuidado.

Em algum momento, fica claro que podemos usar uma pequena alavanca com uma ferramenta de plástico para desconectar cuidadosamente a bateria.

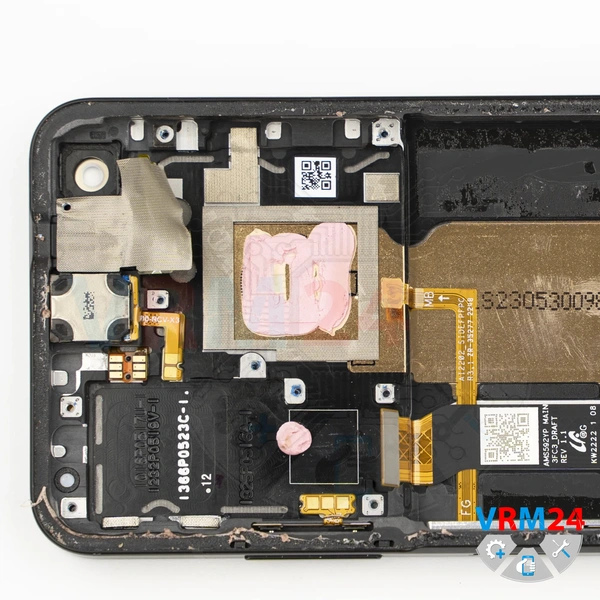

ℹ️ Na moldura da tela permaneceram: o alto-falante do fone de ouvido, o motor de vibração.
