Desmontagem/Reparar do dispositivo móvel Asus ZenFone 5 ZE620KL com a descrição de cada passo e o conjunto de ferramentas necessárias.

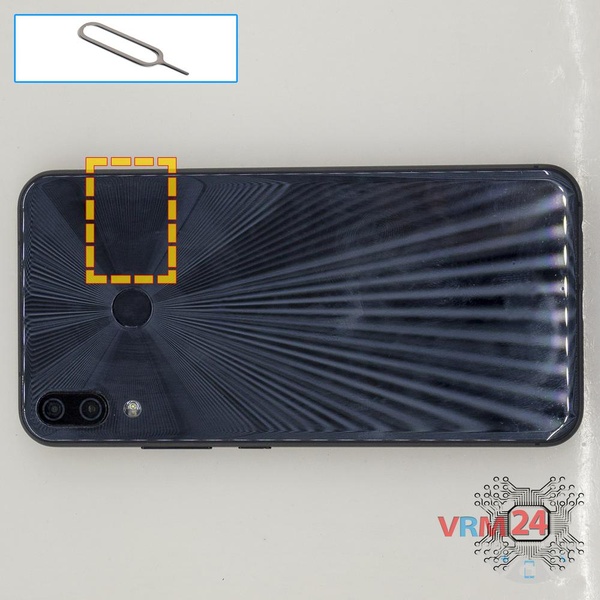

Usando a ferramenta principal, abra o slot do cartão SIM e remova-o.

⚠ Aviso!

Não pressione & nbsp; com muita força, pois isso pode causar danos.

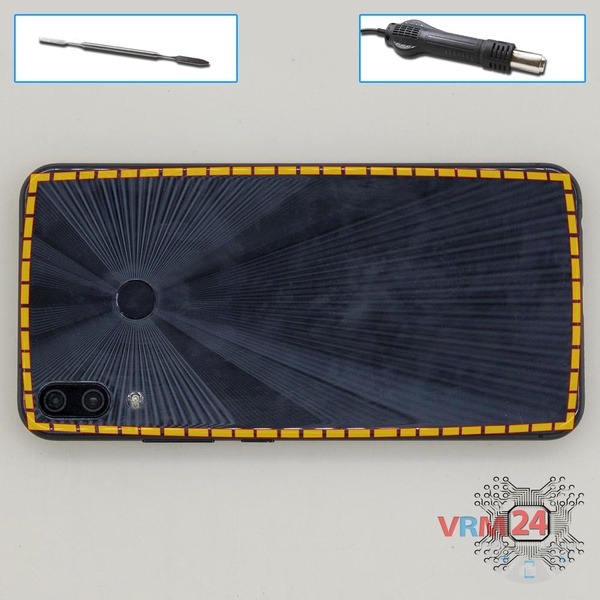

Abra a contracapa.

⚠ Aviso!

Para uma separação cuidadosa, recomendamos o uso de uma pistola de ar quente. Ao mesmo tempo, é necessário aquecer cuidadosamente para não danificar a superfície do dispositivo.

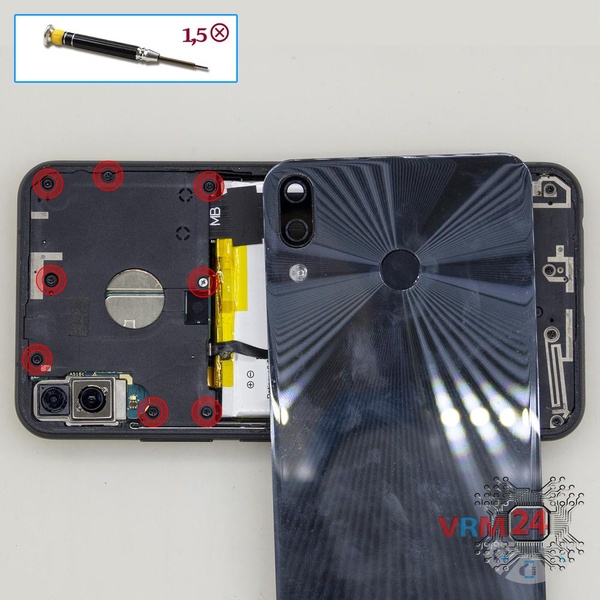

Usando uma chave de fenda (cruzeta Phillips 1,5 mm), desparafuse 8 & nbsp; parafusos na parte superior.

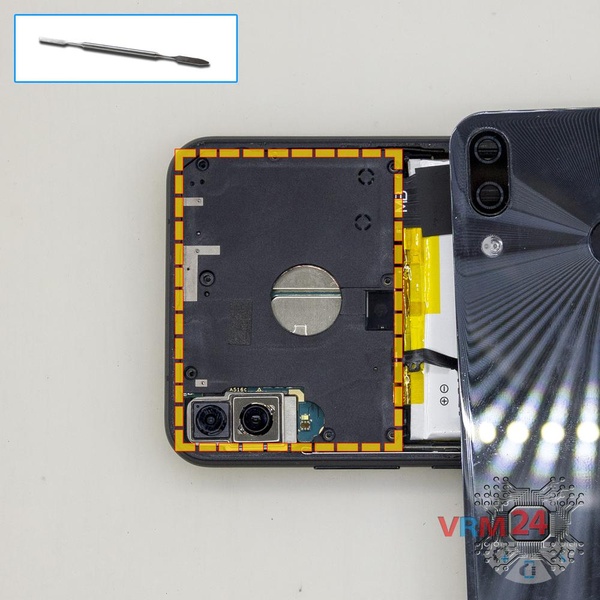

Remova o painel superior.

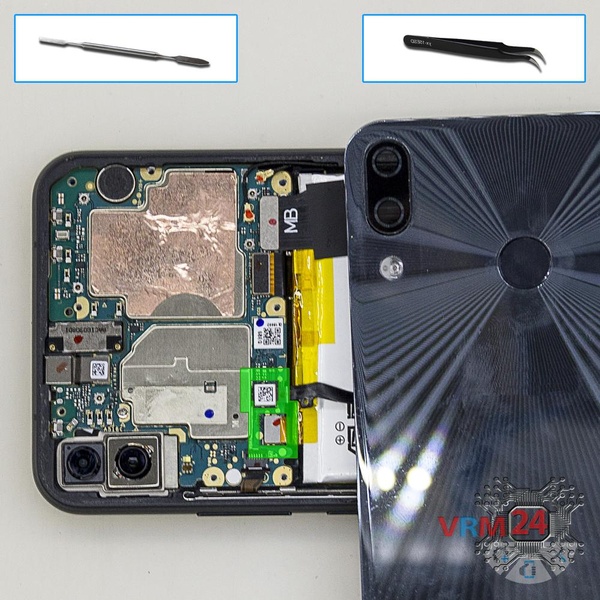

Desconecte o conector de impressão digital e o conector da bateria.

⚠ Aviso!

Recomendamos fortemente desconectar o conector para evitar um possível curto-circuito durante a desmontagem.

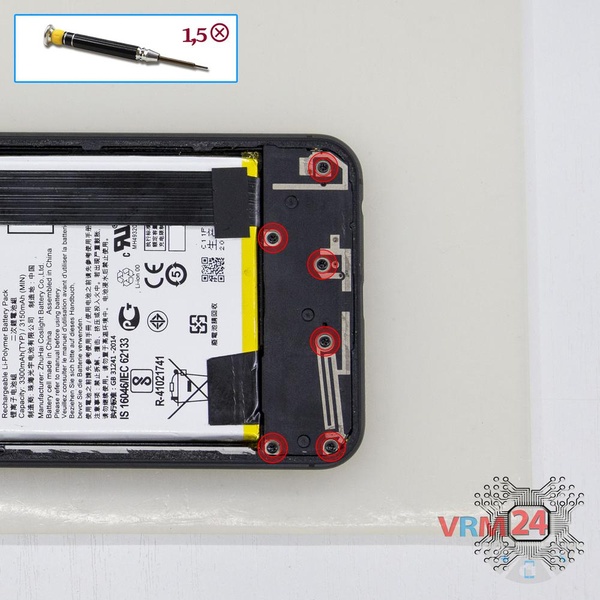

Usando uma chave de fenda (cabeça cruzada Phillips 1,5 mm) , desaperte 6 parafusos na parte inferior do telefone.

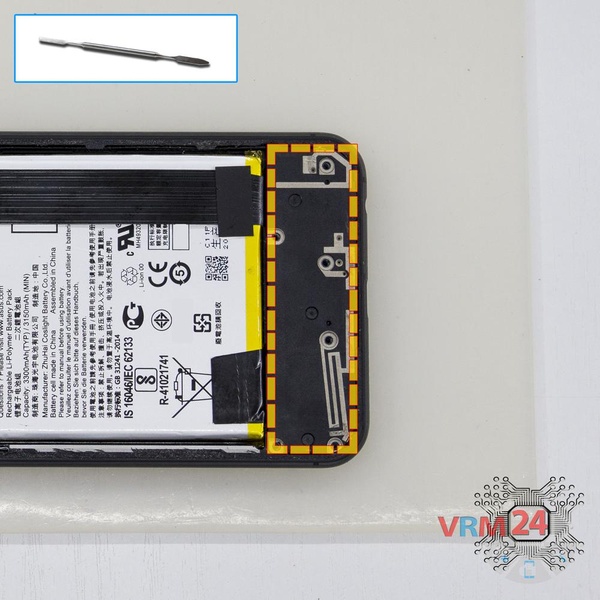

Remova o painel com o alto-falante e as antenas na parte inferior.

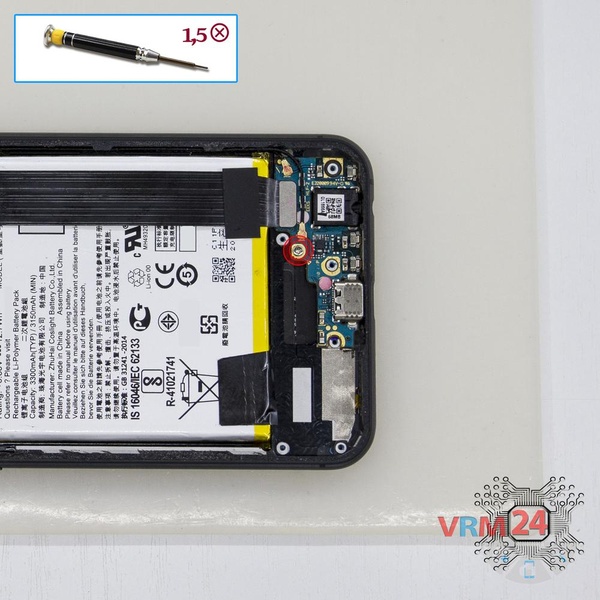

Usando uma chave de fenda (cruzeta Phillips 1,5 mm), desparafuse 1 parafuso no PCB inferior.

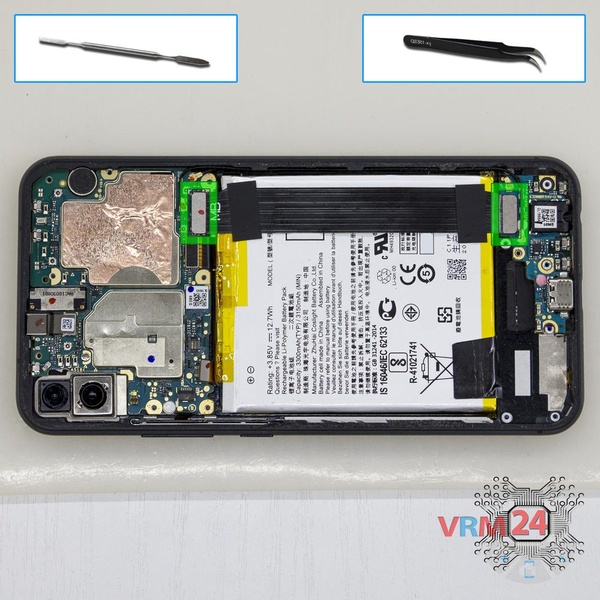

Desconecte os conectores e remova o cabo entre placas.

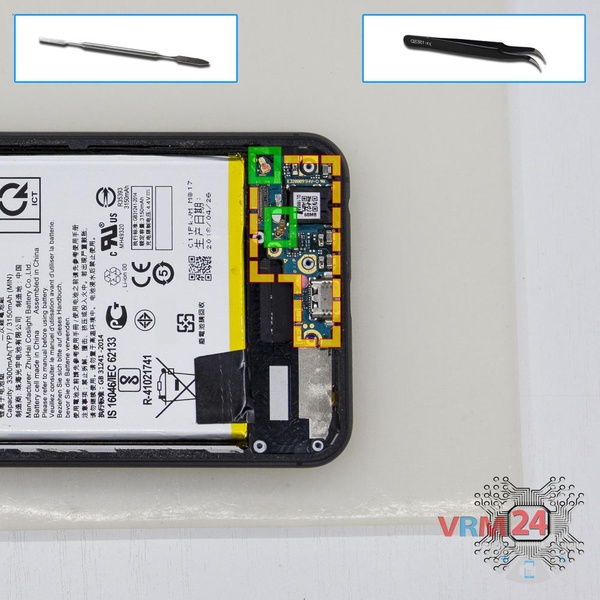

Desconecte os conectores no PCB inferior e remova-o.

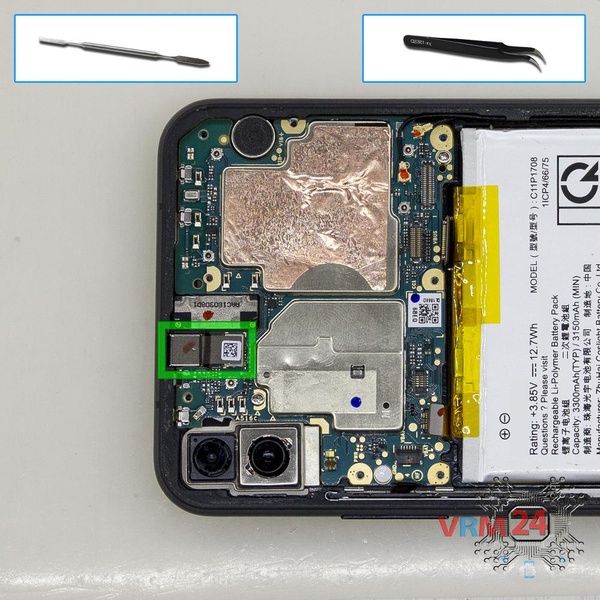

Desconecte o conector & nbsp; no PCB e remova a câmera frontal (selfie).

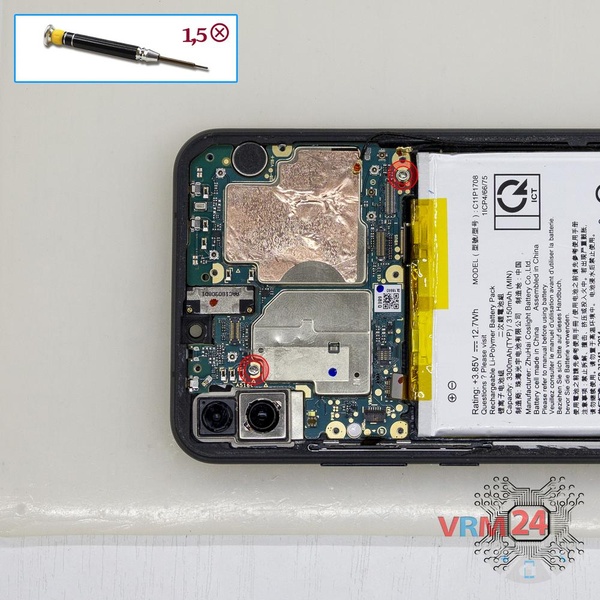

Usando uma chave de fenda (cruzeta Phillips 1,5 mm), desparafuse 2 & nbsp; parafusos da placa de circuito impresso.

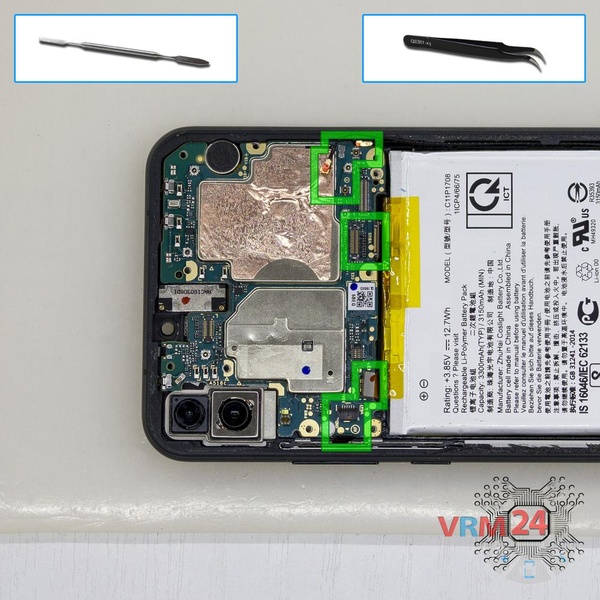

Desconecte os conectores do PCB.

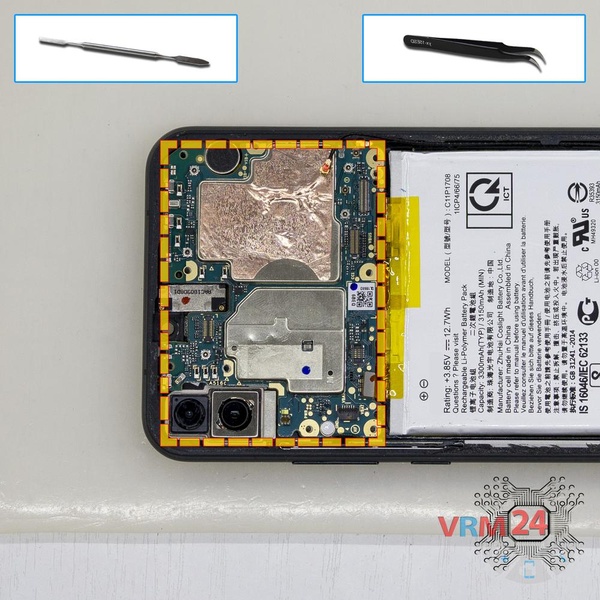

Remova o PCB.

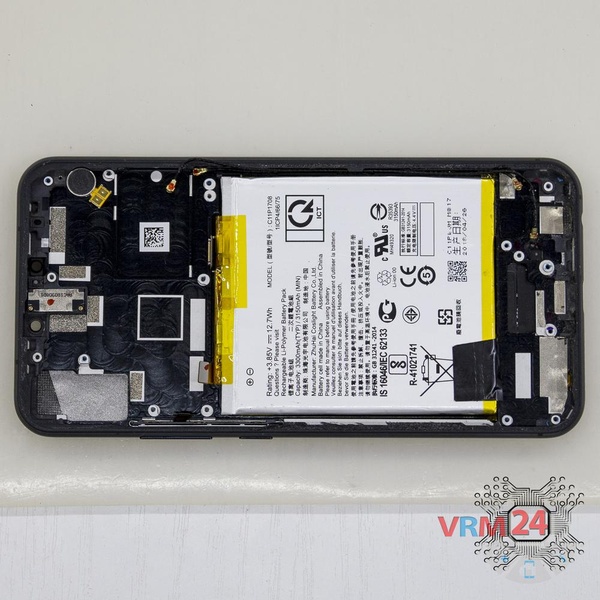

Partes na moldura do módulo de exibição.
