Ferramentas recomendadas
Chave de fendas Phillips #000
Alavanca / Ferramentas Spudger
Pinças

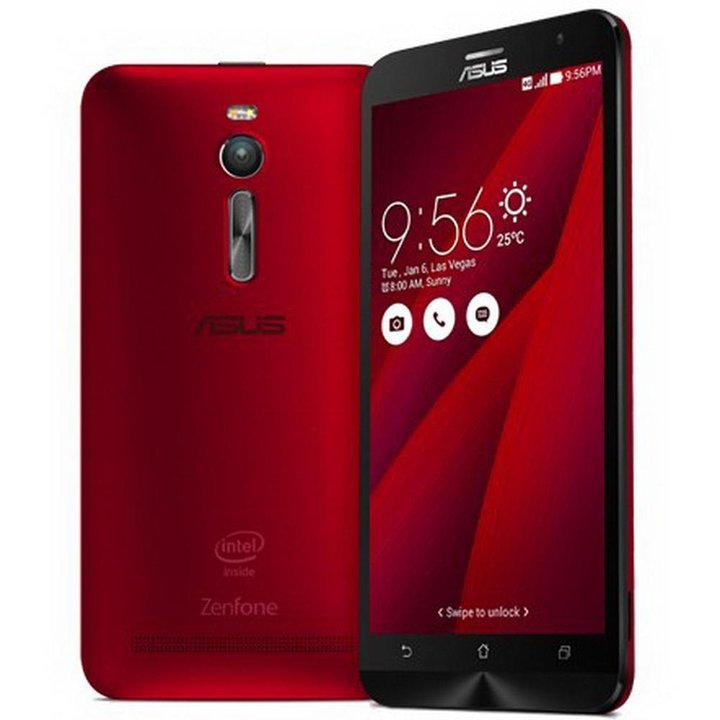

Desmontagem/Reparar do dispositivo móvel Asus ZenFone 2 Laser ZE500KG com a descrição de cada passo e o conjunto de ferramentas necessárias.
3934
Visualizações
1
Curtidas
—
Compartilhar
8
Perguntas
Passo 1.

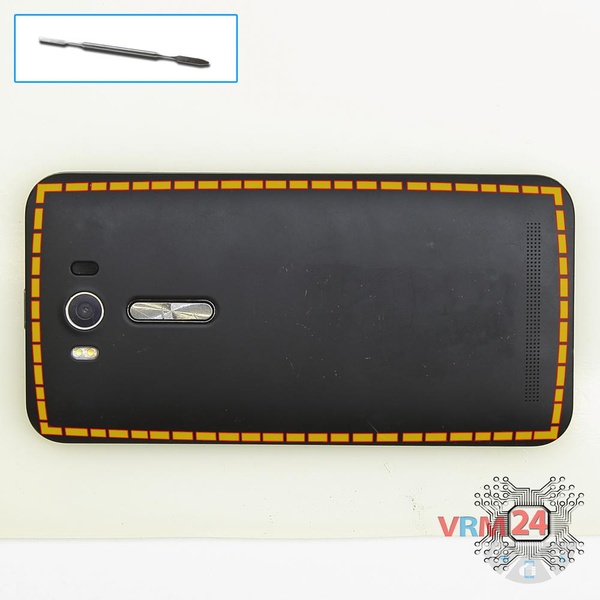

Abrir a tampa traseira
Abra a contracapa.

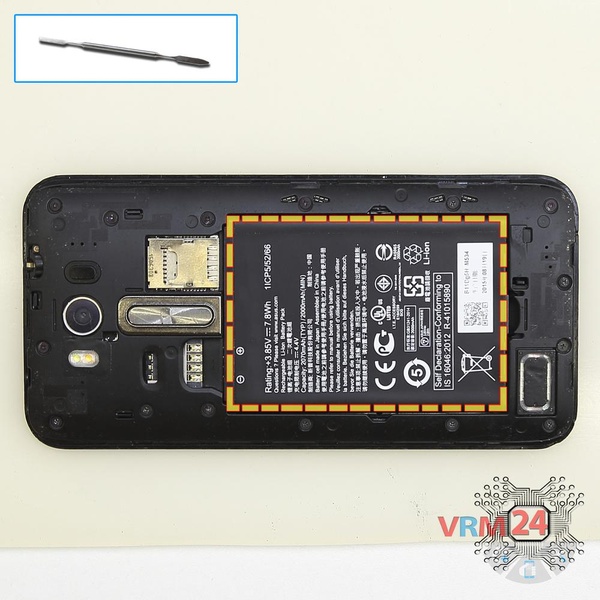

Passo 2.
Retirar a bateria
Levante e remova a bateria.
Passo 3.

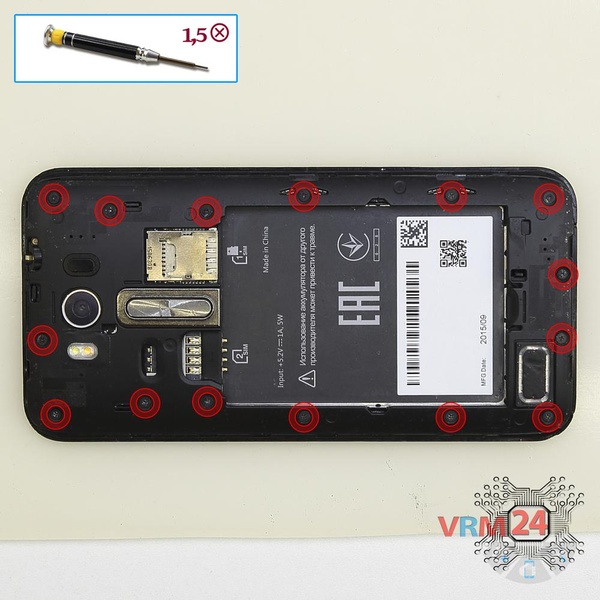

Desaparafusar os parafusos
Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 15 & nbsp; parafusos da estrutura do telefone.

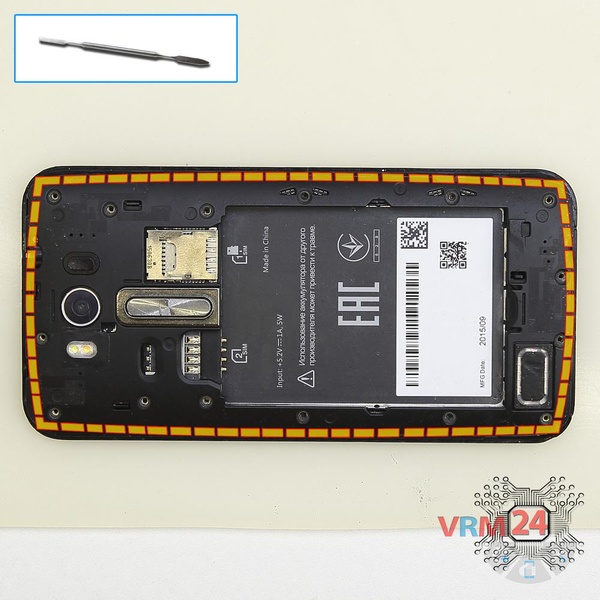

Passo 4.
Abrir a tampa do meio
Force e remova a moldura do meio.
Passo 5.

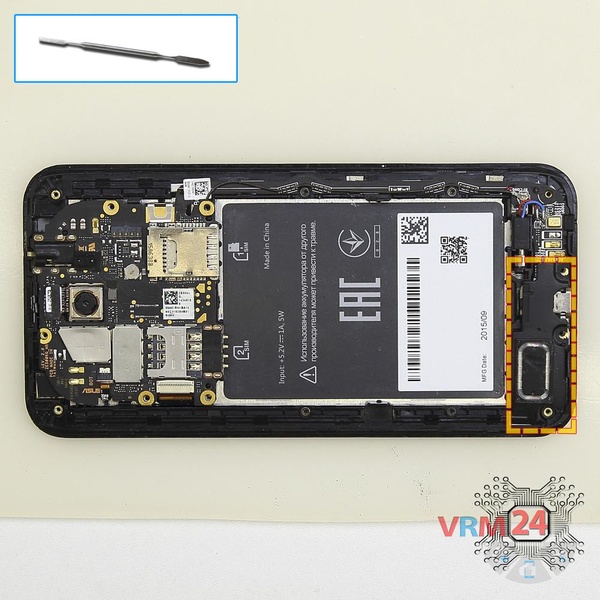

Retirar o altifalante
Force e remova o conjunto da campainha (alto-falante).
Passo 6.

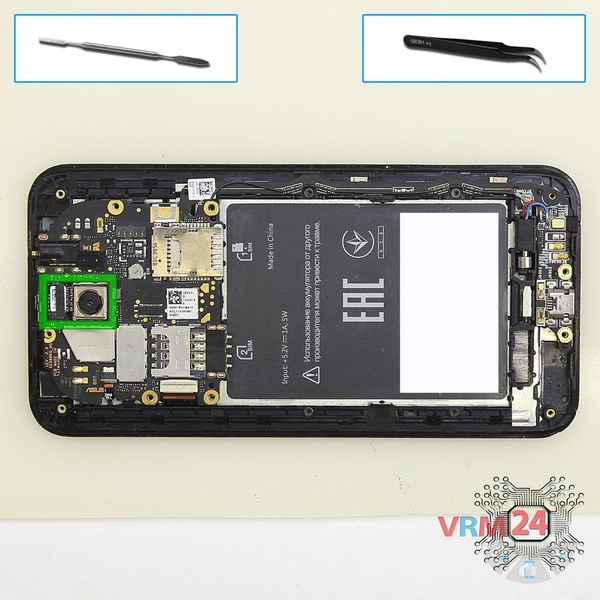

Retirar a câmara traseira
Desconecte o conector do PCB e remova a câmera principal.

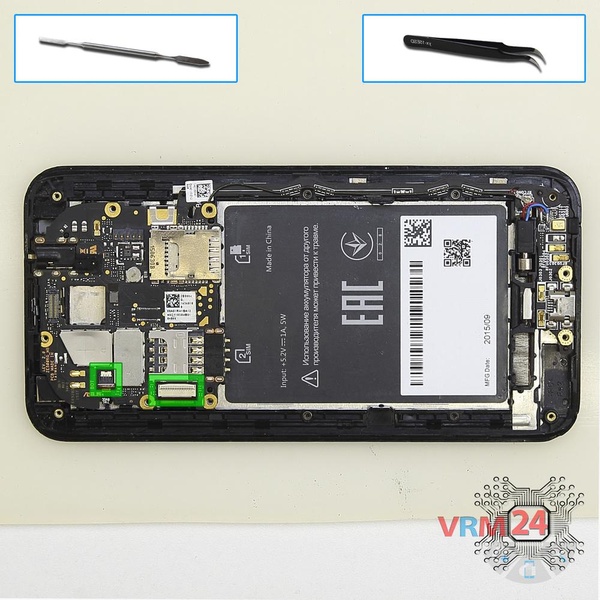

Passo 7.

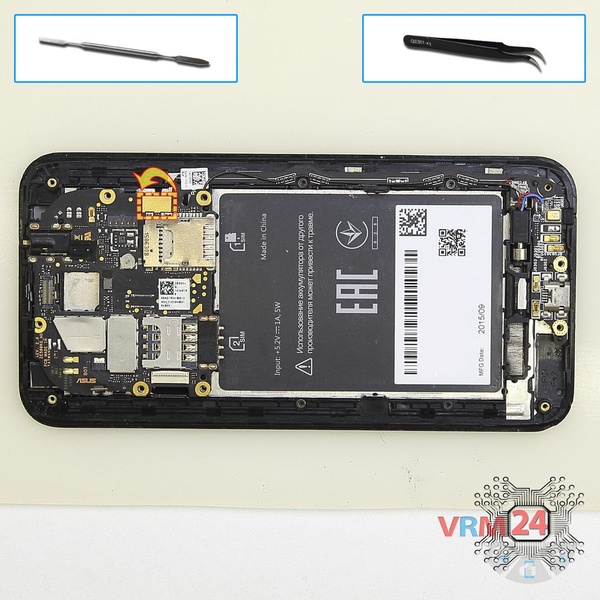

Desligar o conector
Desconecte o conector do PCB.
Passo 8.

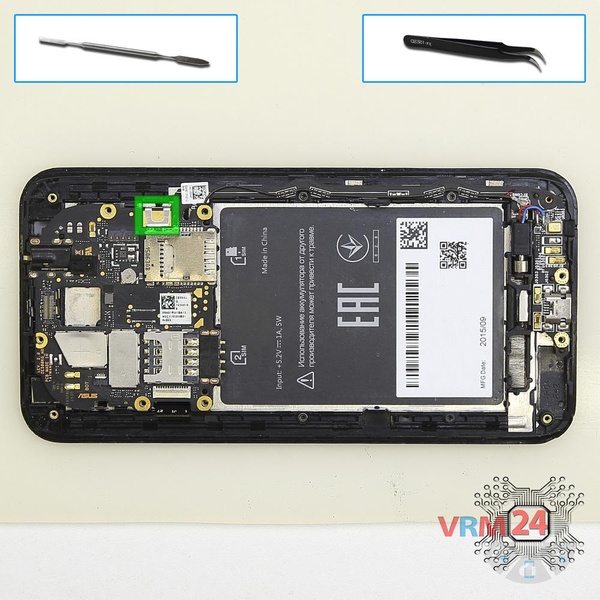

Retirar o suporte
Remova o colchete.
Passo 9.
Retirar a placa-mãe
Desconecte o conector entre placas na parte interna, vire a placa principal e desconecte o conector do cabo coaxial e remova a placa.
Passo 10.

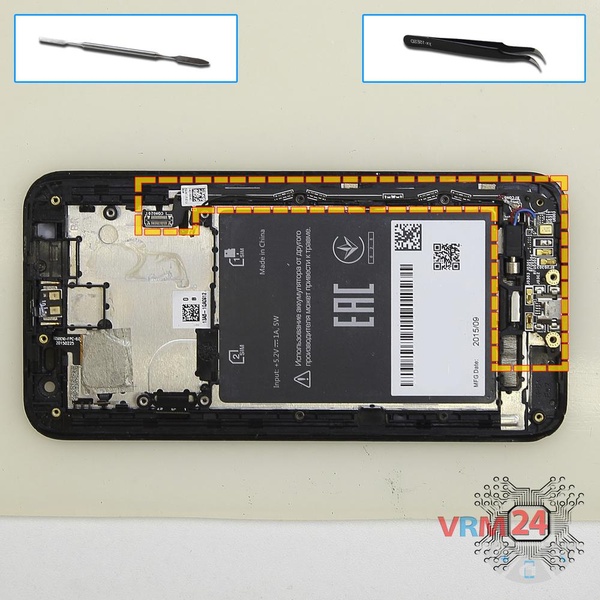

Remova a subplaca
Remova o PCB inferior.
Passo 11.

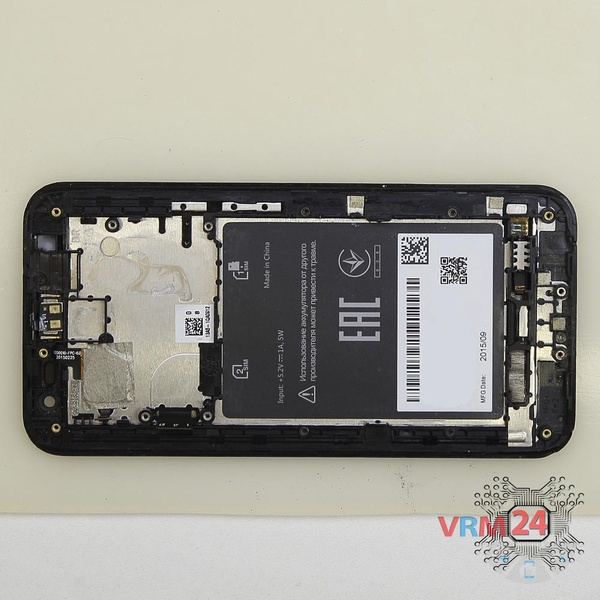

Na moldura de ecrã permaneceu
Partes na moldura do módulo de exibição.
Se tiver uma pergunta, pergunte-nos e tentaremos responder com o máximo de detalhes possível. Se este artigo foi útil, por favor avalie.
