Ferramentas recomendadas
Chave de fendas Phillips #000
Alavanca / Ferramentas Spudger
Pinças
Ferramenta de ejecção

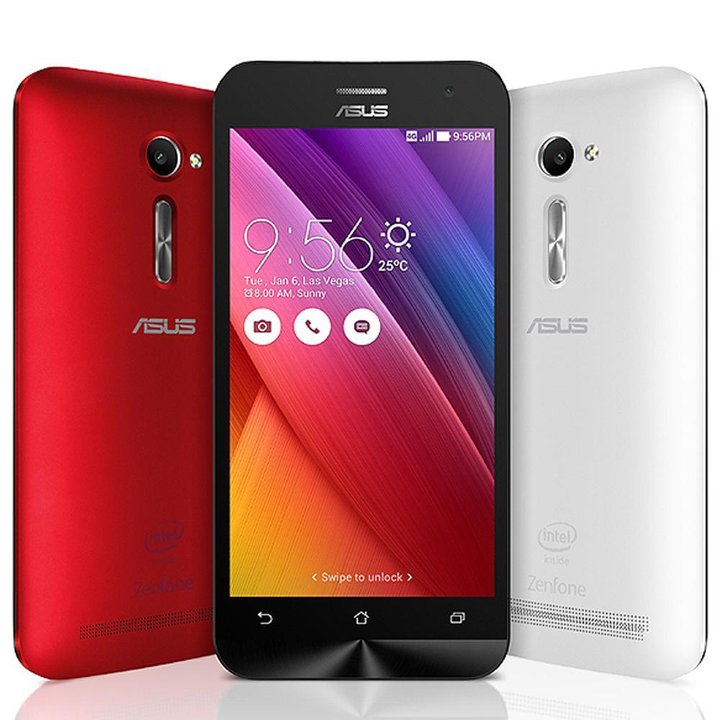

Desmontagem/Reparar do dispositivo móvel Asus ZenFone 2 ZE500Cl com a descrição de cada passo e o conjunto de ferramentas necessårias.
4110
VisualizaçÔes
0
Curtidas
â
Compartilhar
13
Perguntas
Passo 1.

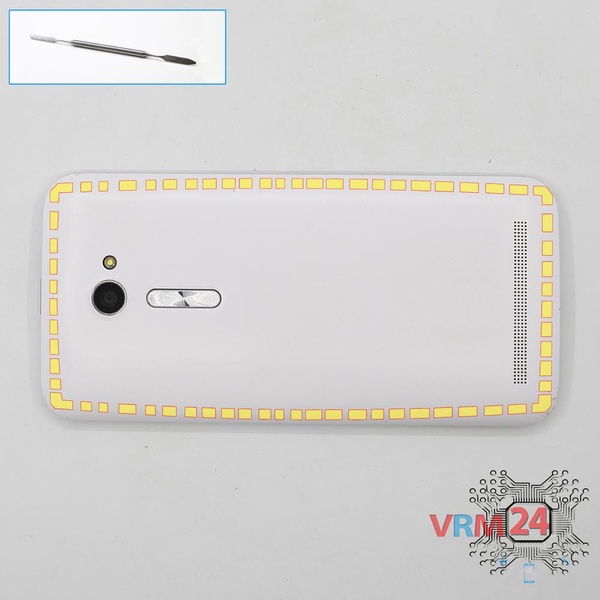

Abrir a tampa traseira
Abra a contracapa.

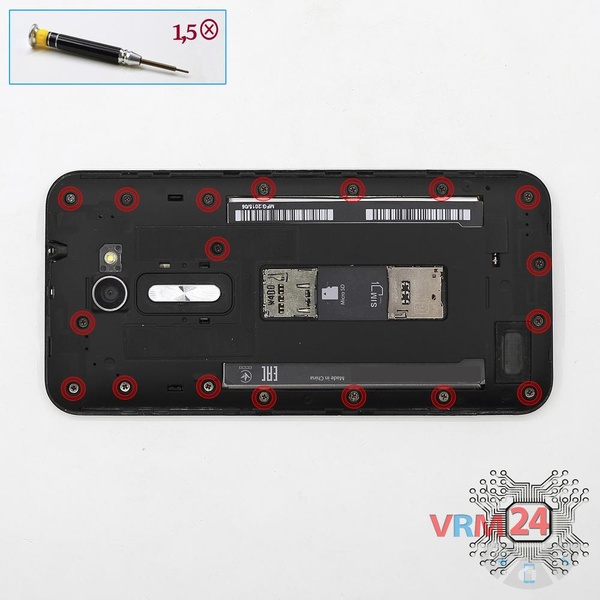

Passo 2.
Desaparafusar os parafusos
Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 18 & nbsp; parafusos da estrutura do telefone.
Passo 3.

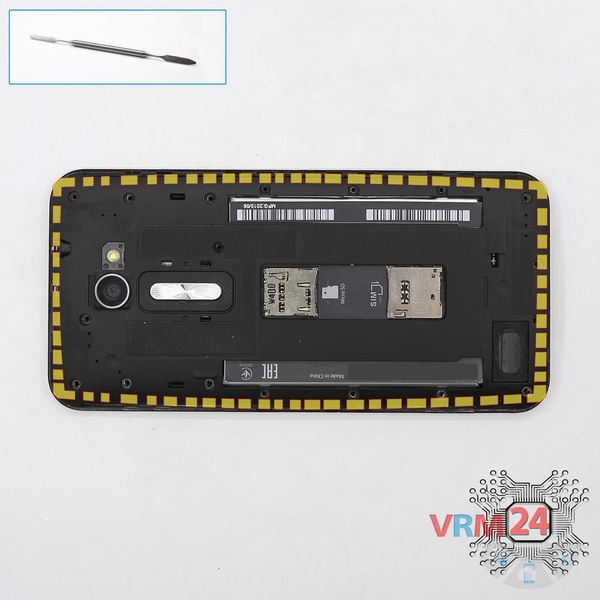

Abrir a tampa do meio
Force e remova a moldura do meio.
Passo 4.

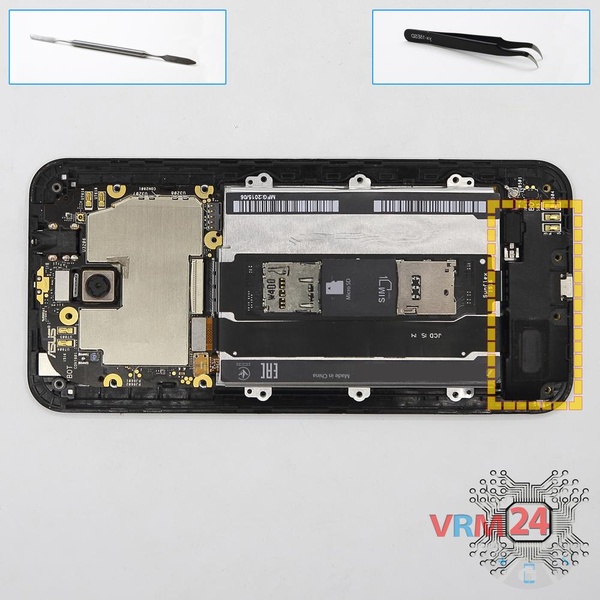

Retirar o altifalante
Force e remova o conjunto da campainha (alto-falante).
Passo 5.

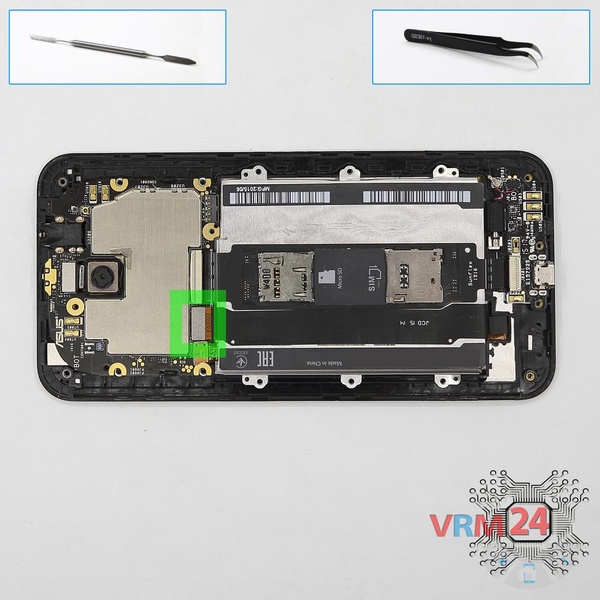

Desligar o conector
Desconecte o conector & nbsp; do & nbsp; cabo entre placas.
Passo 6.

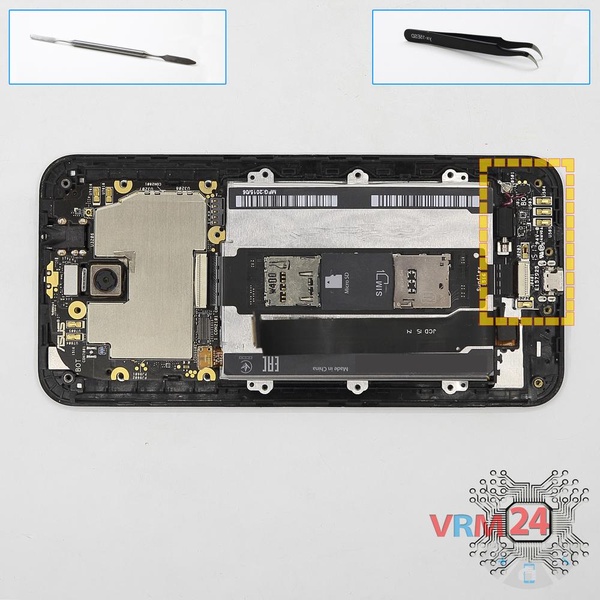

Remova a subplaca
Force e remova a placa inferior.
Passo 7.

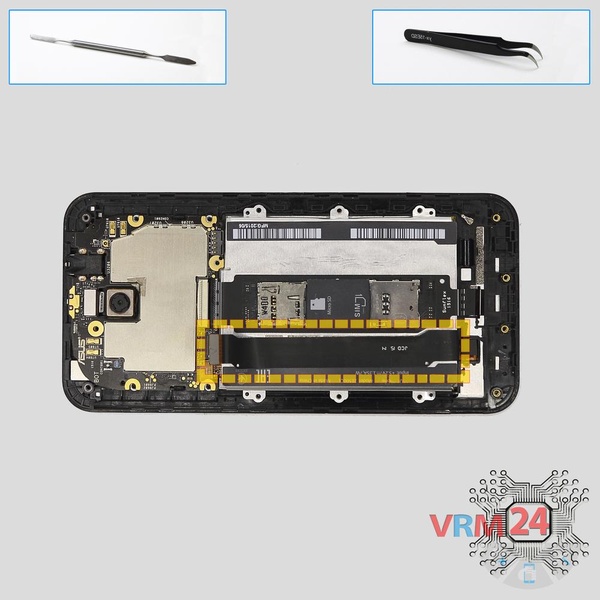

Retirar a bateria
Solte o cabo e remova a bateria.

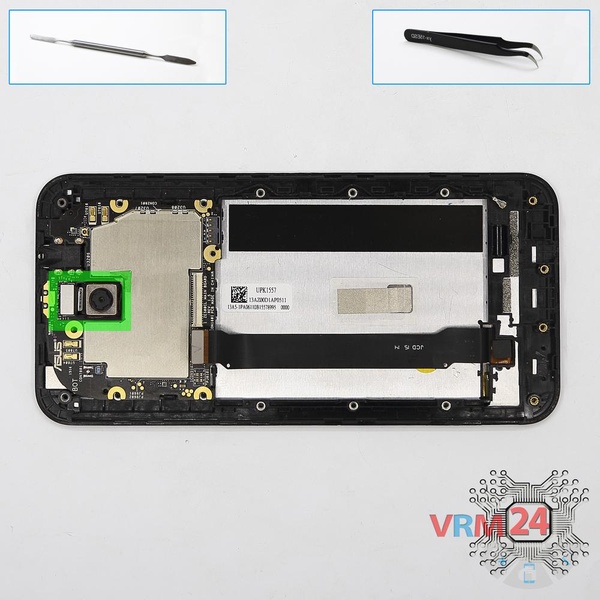

Passo 8.
Retirar a cĂąmara traseira
Desconecte o conector do PCB e remova a cĂąmera principal.
Passo 9.

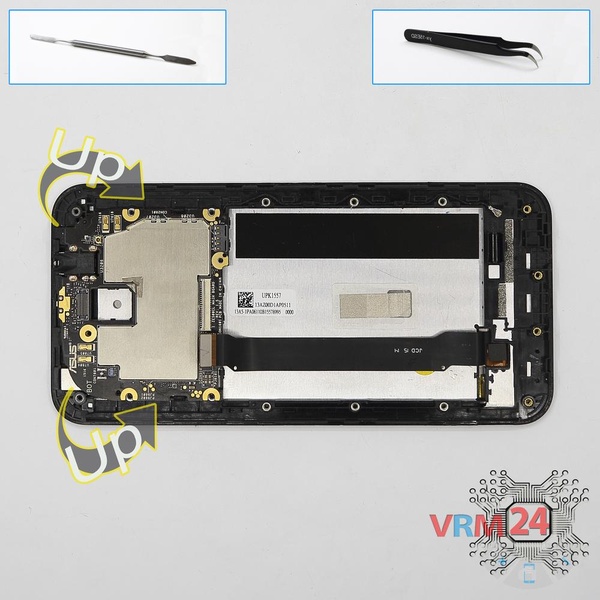

Retirar a placa-mĂŁe
Vire a placa principal, desconecte o cabo coaxial e remova o PCB.

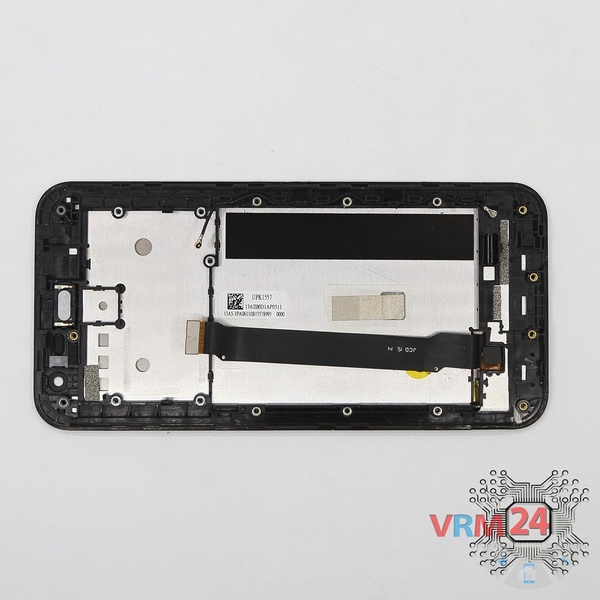

Passo 10.
Na moldura de ecrĂŁ permaneceu
Partes na moldura do módulo de exibição.
