Desmontagem/Reparar do dispositivo móvel Asus ZenFone 4 Selfie Pro ZD552KL com a descrição de cada passo e o conjunto de ferramentas necessárias.

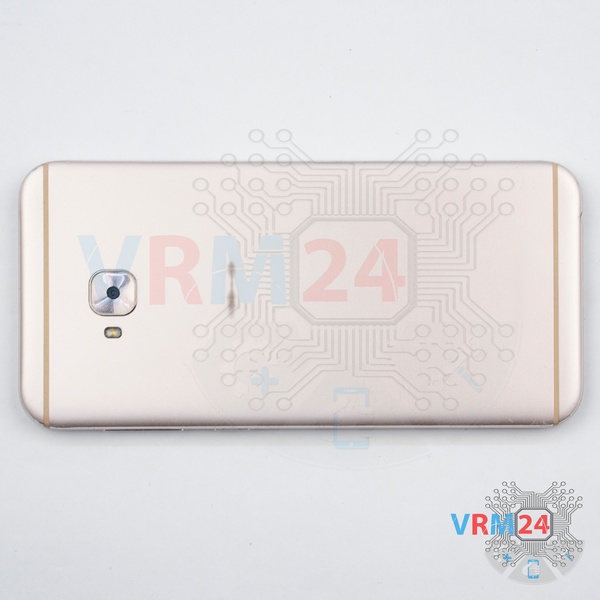

⚠️ Antes de desmontar, não se esqueça de desligar o telefone.

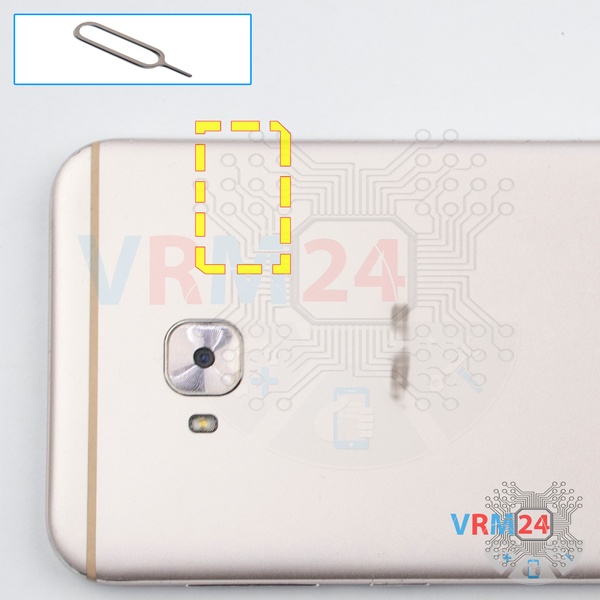

Use a ferramenta de ejeção (aka Needle) ou Paperclip. Empurre a ponta totalmente no orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠️ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Pode quebrar o mecanismo de ejeção da bandeja.

Ok, pessoal. Recebemos este modelo sem parafusos, mas vemos os furos e roscas. Portanto, estamos assumindo que eles são para os parafusos Pentalobe.

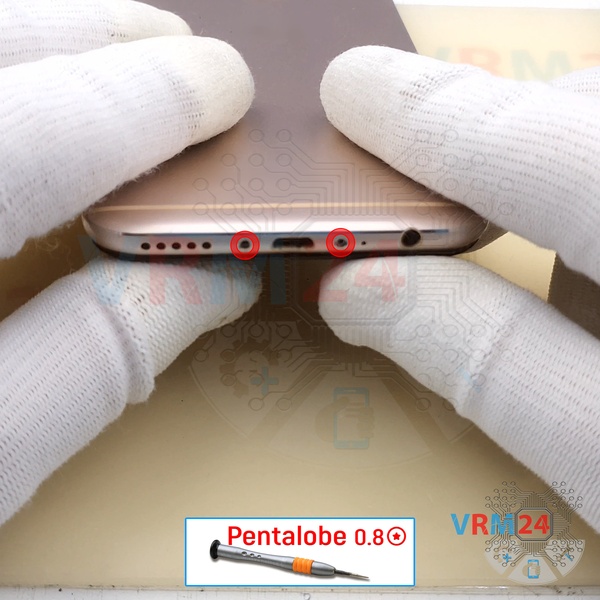

Usando uma chave de fenda (precisão em forma de estrela de 0,8 mm, também conhecida como Pentalobe), desaparafuse/aperte dois parafusos na extremidade do telefone.

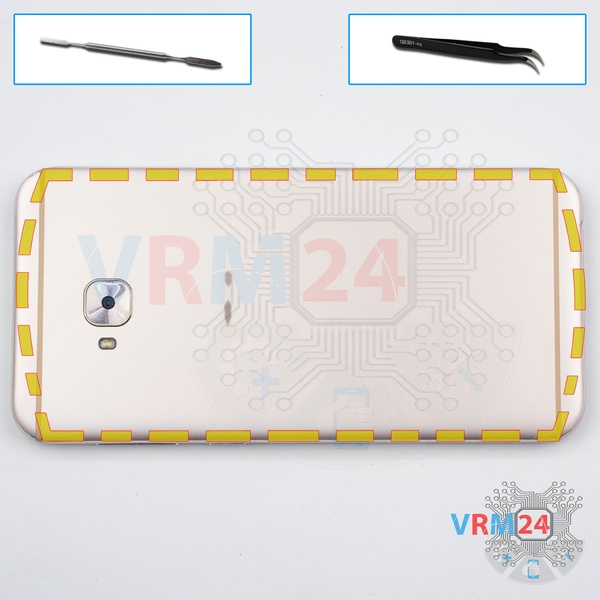

Usando uma espátula ou um palito de plástico, com cuidado, ao redor da borda, solte os clipes da tampa traseira e remova-a.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, a caixa pode ser adulterada ou danificada.

⚠️ Tenha cuidado ao abrir a tampa do lado dos botões de volume e liga/desliga. Cabo fino e botões frágeis são fáceis de danificar.

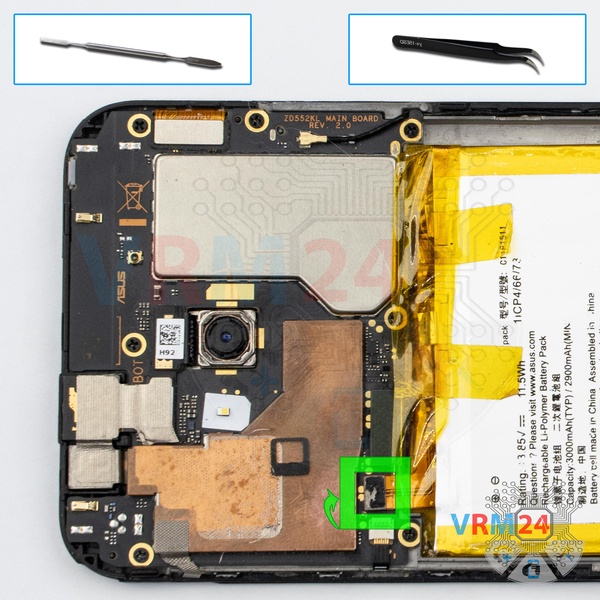

Desligue o conector da bateria o mais rápido possível.

ℹ️️ O modelo Asus Zenfone 4 Selfie Pro ZD552KL possui uma bateria C11P1511 com capacidade de 3000 mAh (também conhecida como bateria recarregável).

⚠️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregável ou faça isso com cuidado.

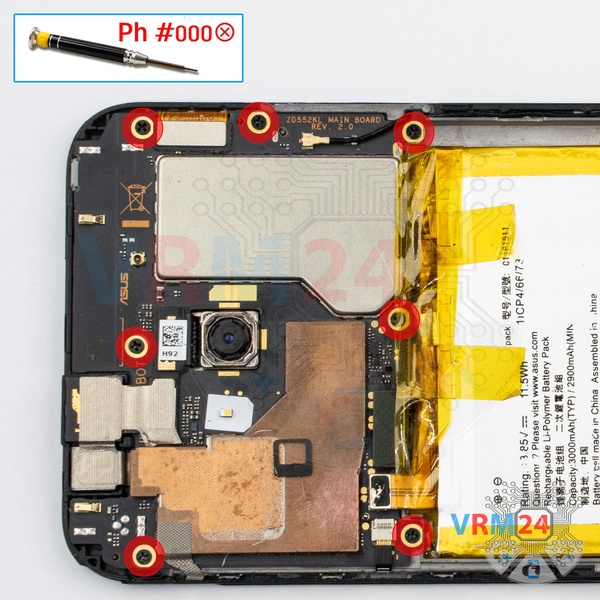

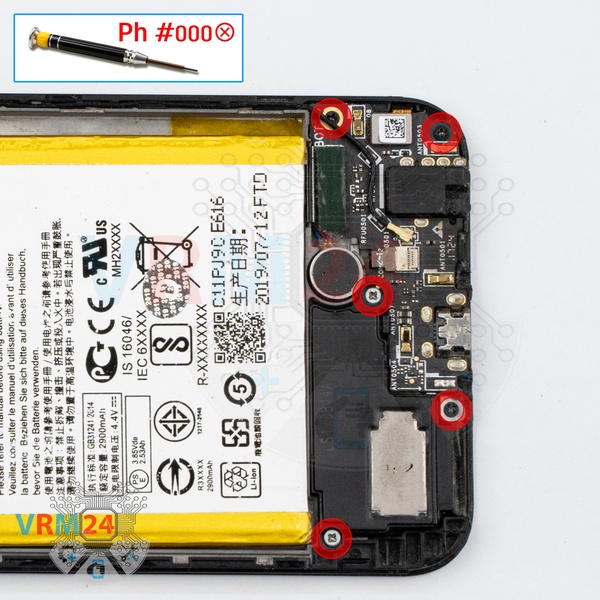

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte cinco parafusos (3 pretos curtos e dois prateados longos).

ℹ️️ Certifique-se de observar a localização dos parafusos antes de desmontar. Ao montar o aparelho, aparafusar o parafuso no lugar errado pode danificar o aparelho ou sua peça. Para evitar danos, os parafusos removidos e as peças individuais (como gaxetas ou suportes) devem ser dispostos na ordem apropriada, ou os parafusos e seus orifícios no telefone devem ser marcados com marcadores coloridos.

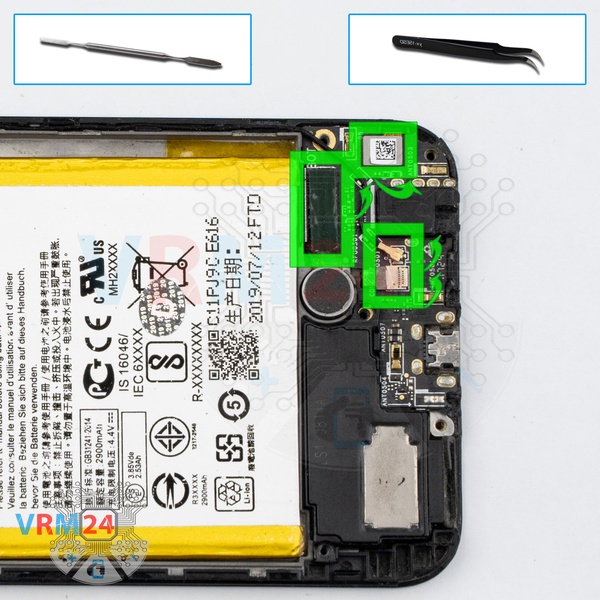

Desconecte o conector do cabo coaxial, o cabo da placa-mãe e dois cabos de subtela na placa-filha.

⚠️ Não puxe o cabo ou force-o com uma ferramenta afiada, os conectores são muito fracos e quebram facilmente, ou o cabo cai da ponta (lug).

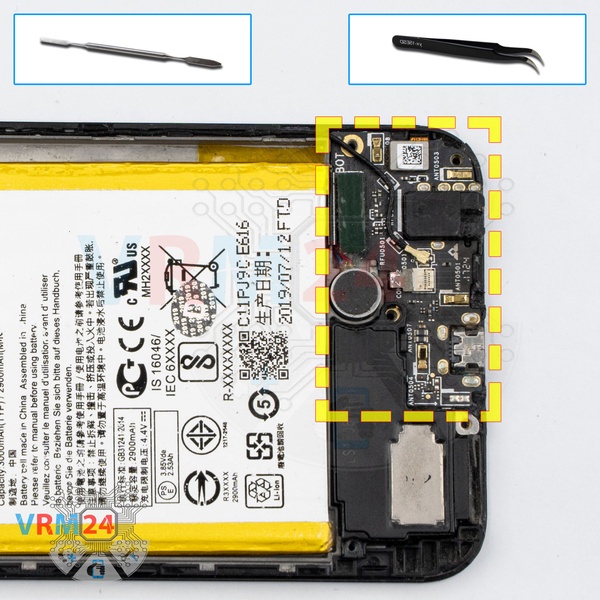

Remova a placa secundária. Ela é colada na moldura com fita metalizada, então para facilitar o processo, a subplaca pode ser aquecida um pouco.

ℹ️️ A subplaca contém uma porta de carregamento (Micro USB), microfone, motor de vibração, entrada para fone de ouvido, contatos de mola para o alto-falante e uma unidade de antena.

⚠️ Não é necessário inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.

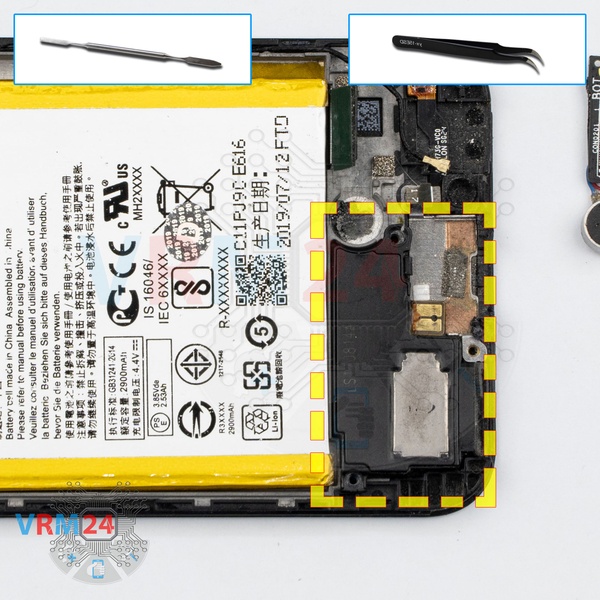

Remova o conjunto do alto-falante.

Usando uma chave de fenda (Philips 1,5 mm PH000), desaperte 7 parafusos.

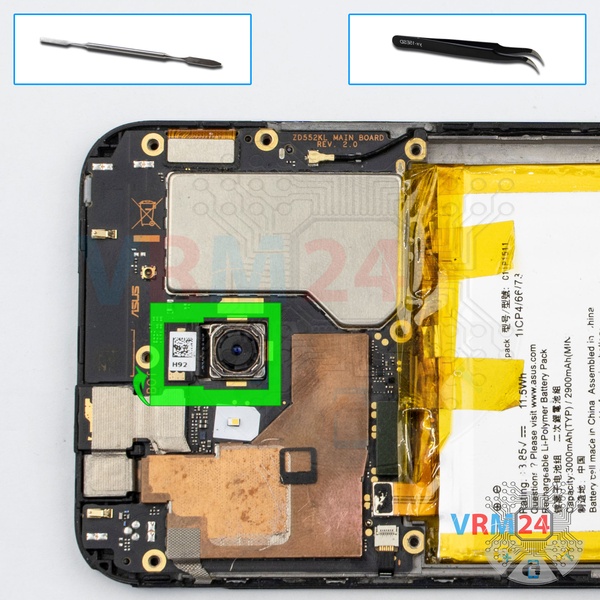

Levante o conector e remova a câmera traseira.

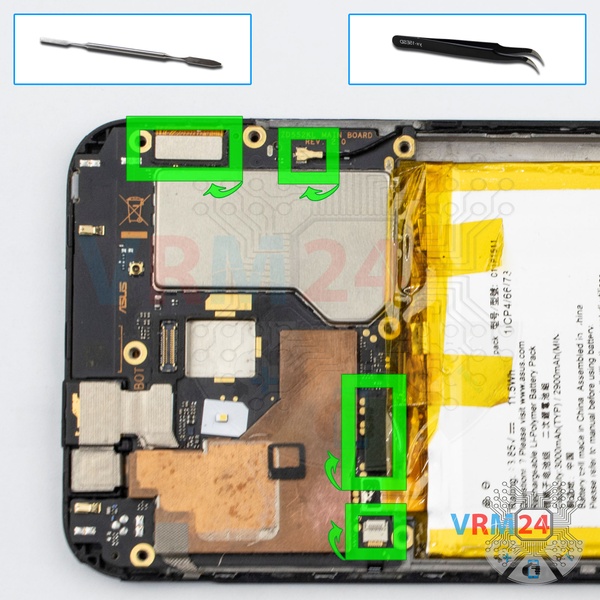

Levante os conectores do cabo dos botões de volume de energia, cabo do módulo da tela, cabo entre placas e cabo coaxial.

⚠️ Tenha cuidado ao remover os cabos dos conectores, os cabos são bem finos e é fácil quebrá-los ou danificar os trilhos de contato internos.

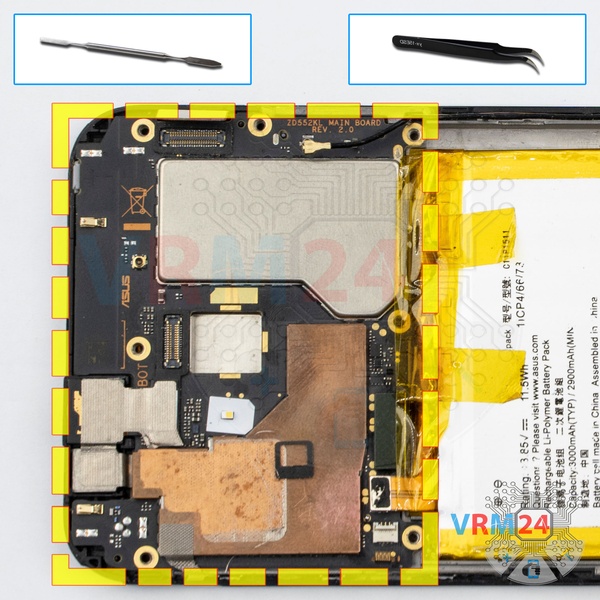

Retire com cuidado a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa.

⚠️ Não dobre a placa de circuito ao removê-la nem empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.

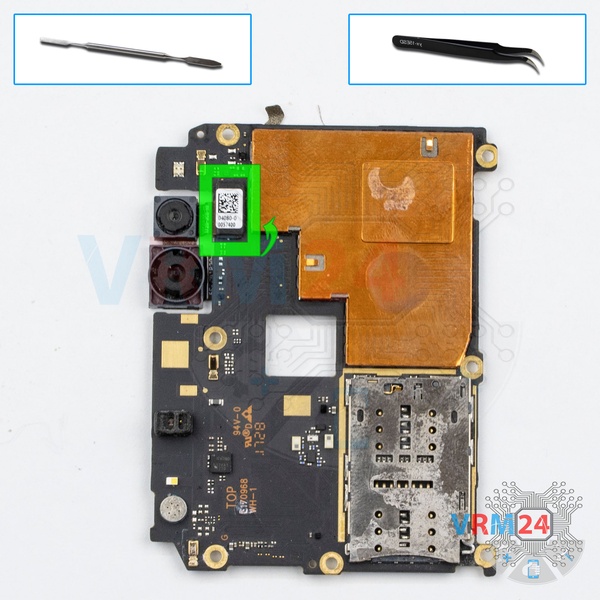

Desconecte o conector da câmera frontal de um lado. Vire a placa-mãe, desconecte o conector da câmera traseira e remova o conjunto das duas câmeras.
