Ferramentas recomendadas
Chave de fendas Phillips #000
Alavanca / Ferramentas Spudger
Pinças

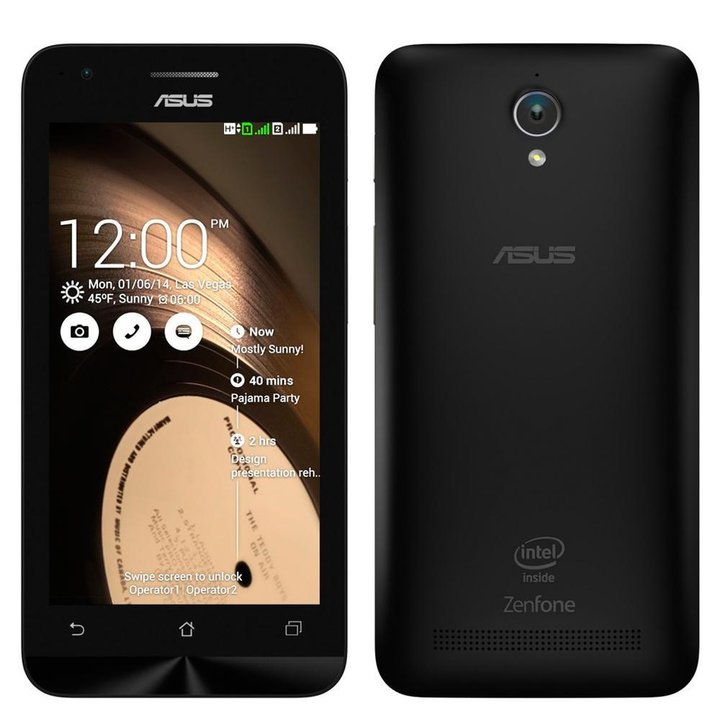

Desmontagem/Reparar do dispositivo móvel Asus ZenFone C ZC451CG com a descrição de cada passo e o conjunto de ferramentas necessárias.
4237
Visualizações
1
Curtidas
—
Compartilhar
4
Perguntas
Passo 1.

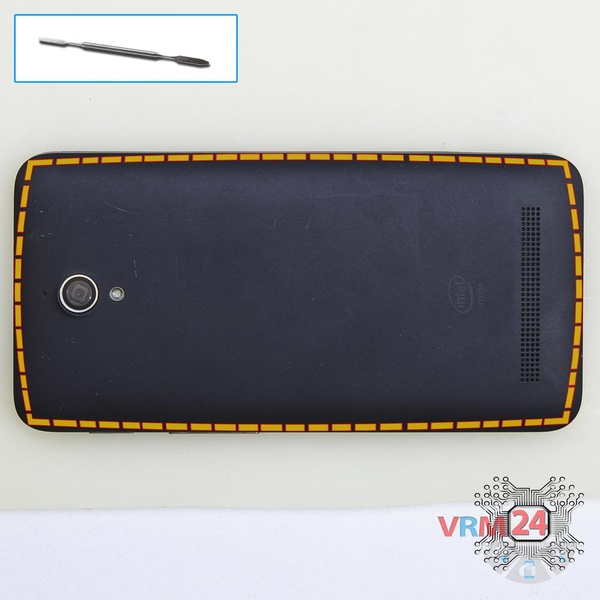

Abrir a tampa traseira
Abra a contracapa.
Passo 2.

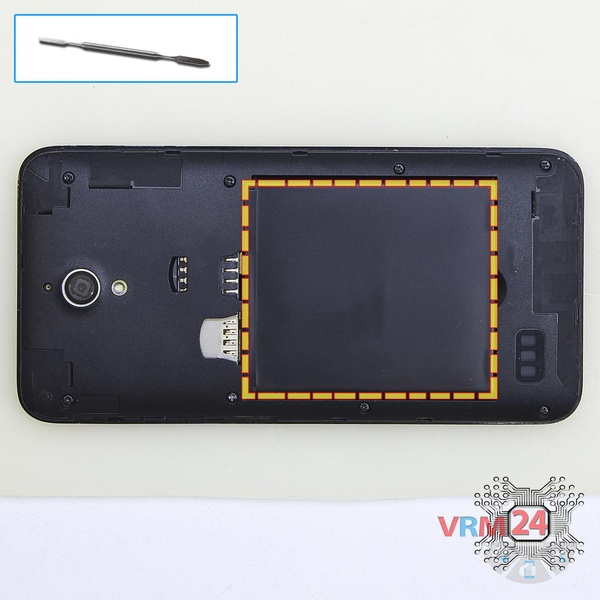

Retirar a bateria
Levante e remova a bateria.
Passo 3.

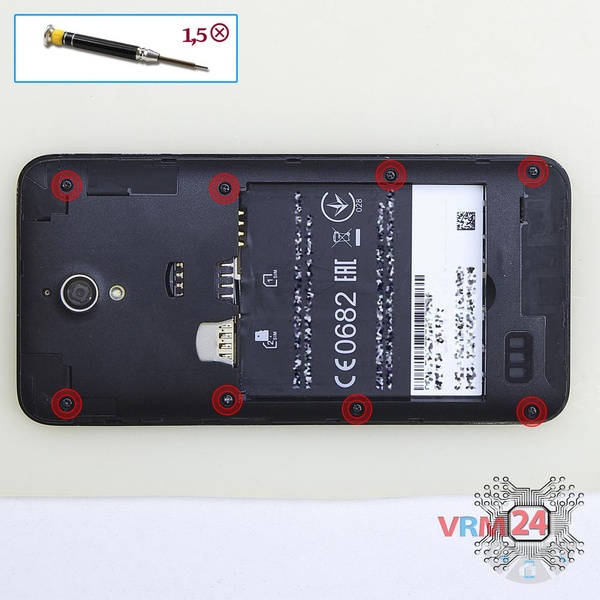

Desaparafusar os parafusos
Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte 8 & nbsp; parafusos da estrutura do telefone.
Passo 4.

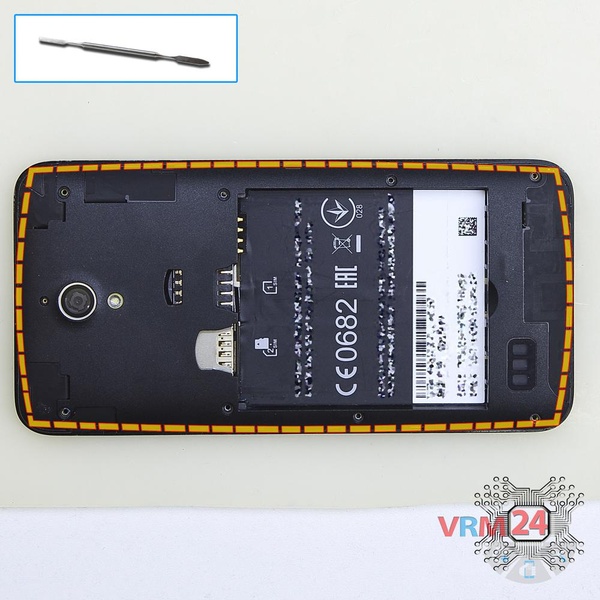

Abrir a tampa do meio
Force e remova a moldura do meio.
Passo 5.

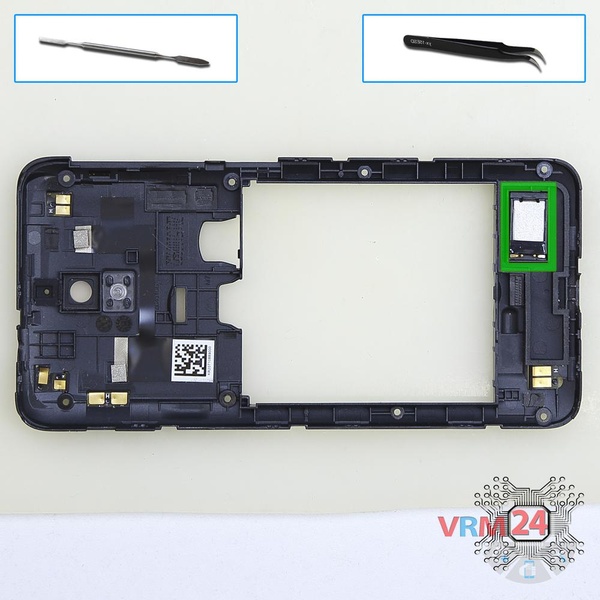

Retirar o altifalante
Force e remova a campainha (alto-falante).
Passo 6.

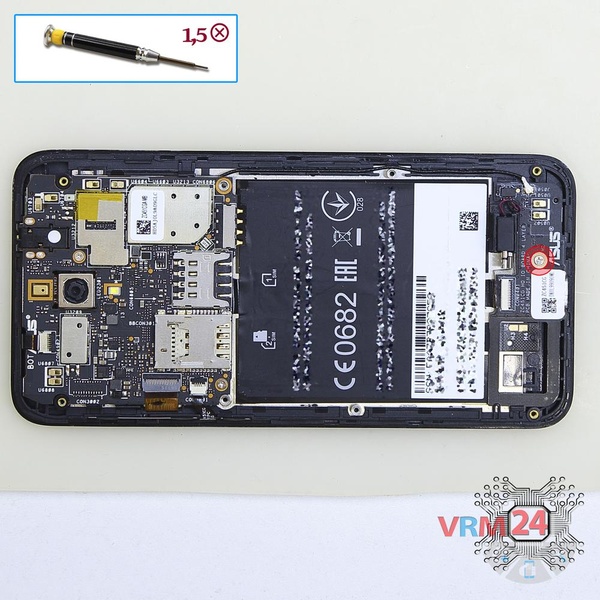

Desaparafusar um parafuso
Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 1 parafuso no PCB inferior.
Passo 7.

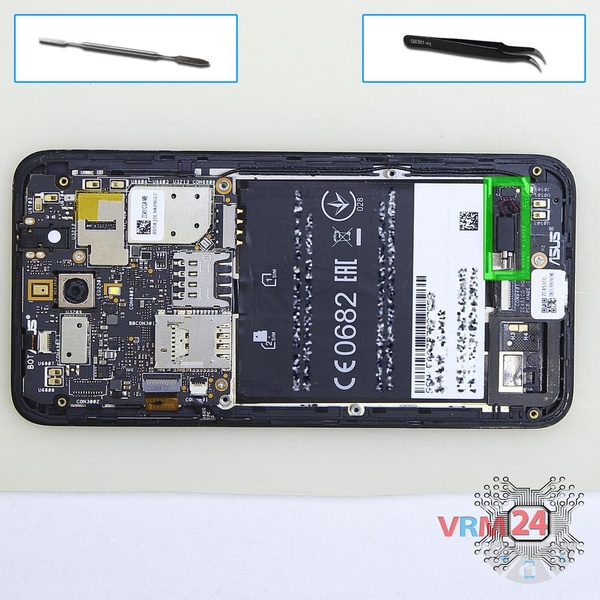

Remover o motor de vibração
Desconecte o conector na placa & nbsp; inferior e remova o motor de vibração.
Passo 8.

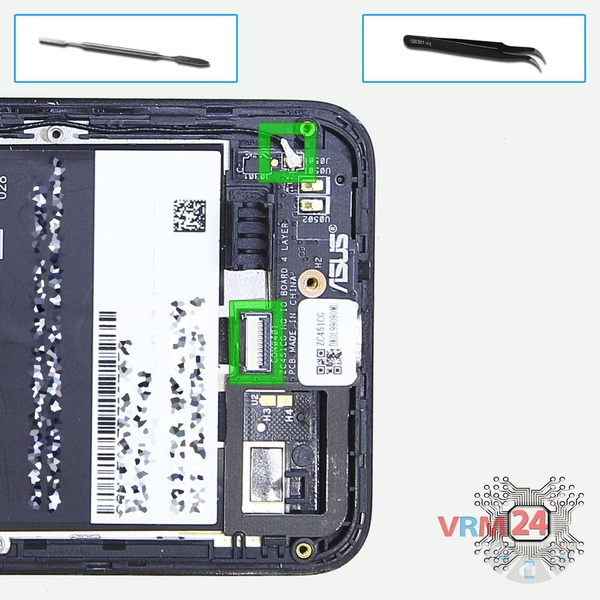

Desconectar os conectores
Desconecte os conectores do PCB inferior.
Passo 9.

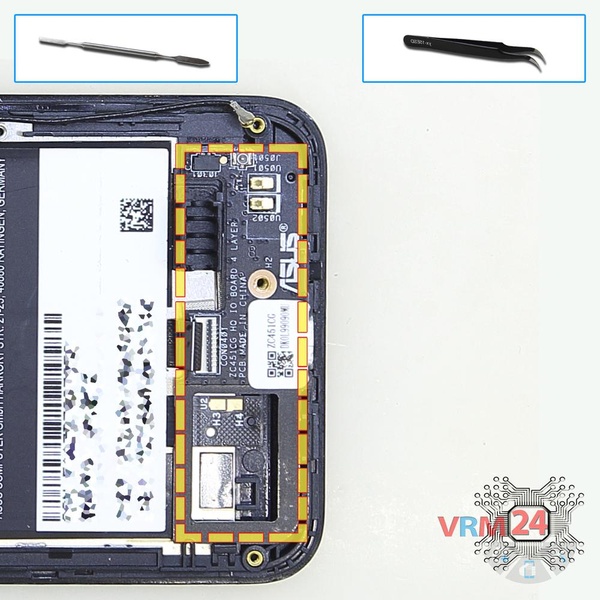

Remova a subplaca
Remova o PCB inferior.
Passo 10.

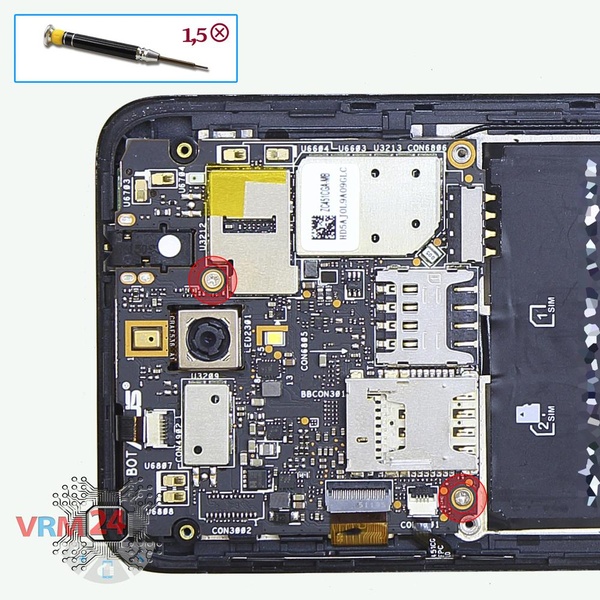

Desaparafusar os parafusos
Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 2 & nbsp; parafusos na placa de circuito impresso.
Passo 11.

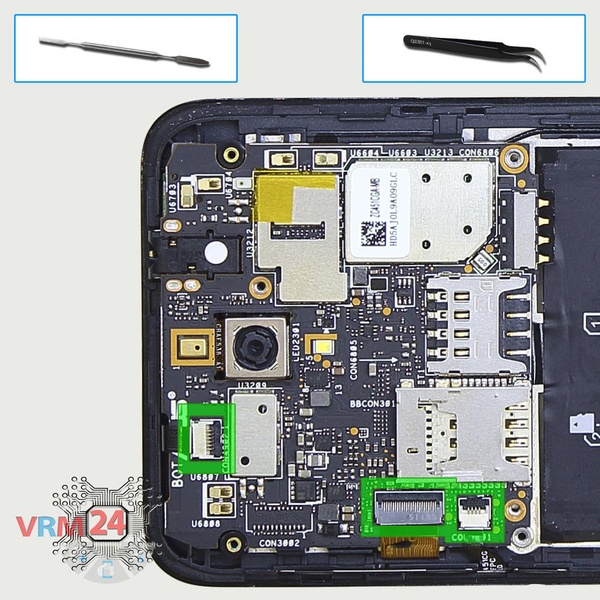

Desconectar os conectores
Desconecte os conectores do PCB.

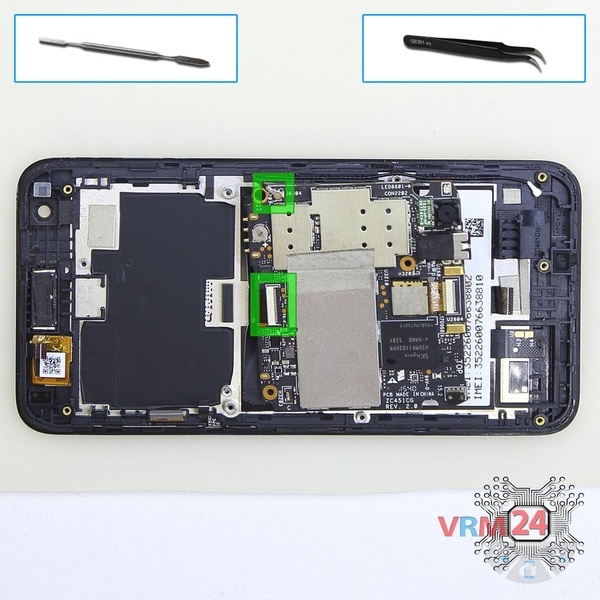

Passo 12.
Retirar a placa-mãe
Vire a placa principal, desconecte os conectores de dentro e remova a placa.
Passo 13.

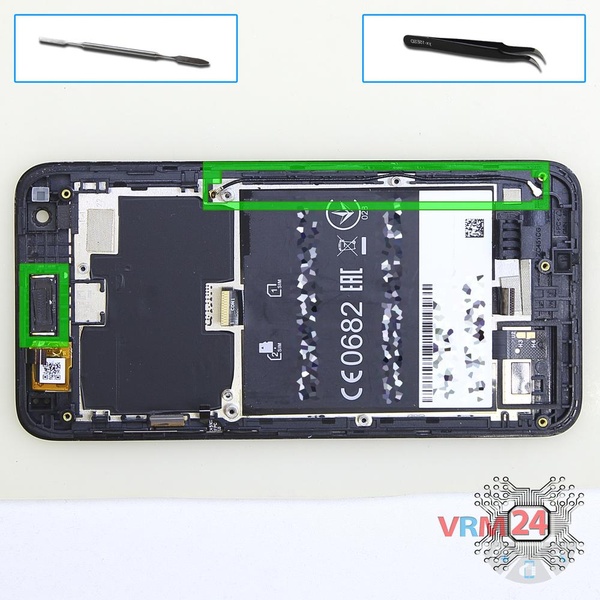

Retirar o altifalante do auscultador
Force e remova o cabo coaxial e o alto-falante do fone de ouvido.
Passo 14.

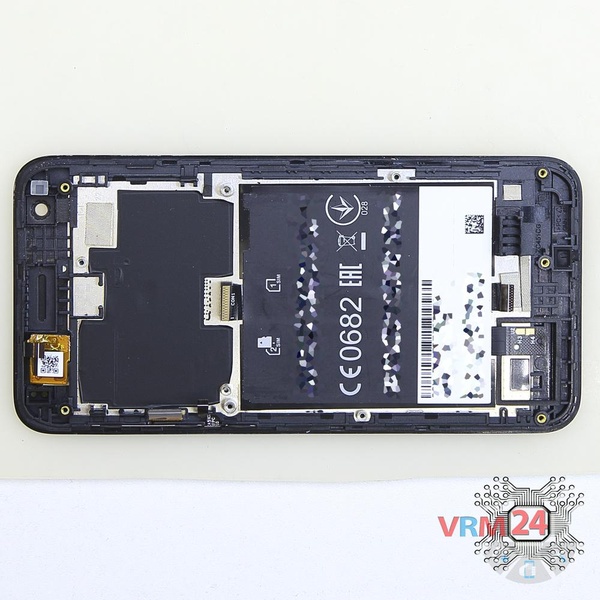

Na moldura de ecrã permaneceu
Partes na moldura do módulo de exibição.
