Desmontagem/Reparar do dispositivo móvel Asus ZenFone Live ZB501KL com a descrição de cada passo e o conjunto de ferramentas necessårias.

7117

VisualizaçÔes

—

Compartilhar

11

Perguntas

Vadim Popoff

Vadim Popoff

Autor, Gestor de conteĂșdos

Especialista em criação de conteĂșdos, distribuição e gestĂŁo de conteĂșdos.

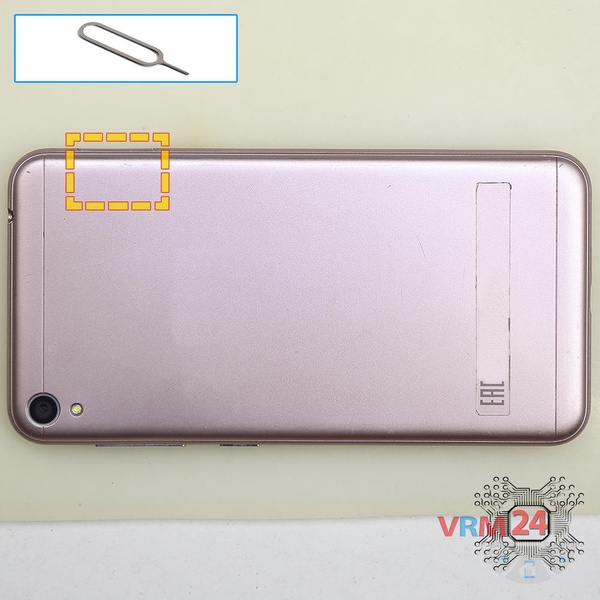

Retire a bandeja

Passo 1.

Retire a bandeja

Usando a ferramenta principal, abra o slot do cartĂŁo SIM e remova-o.

⚠ Aviso!

Não empurre com muita força, pois isso pode causar danos.

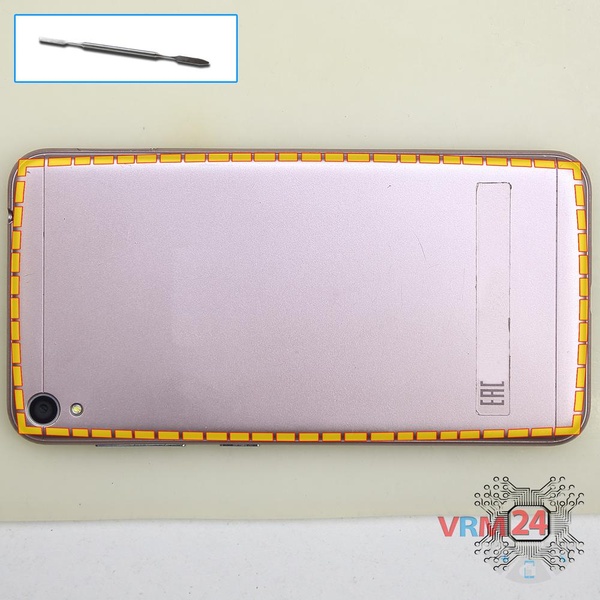

Abrir a tampa traseira

Passo 2.

Abrir a tampa traseira

Abra a contracapa.

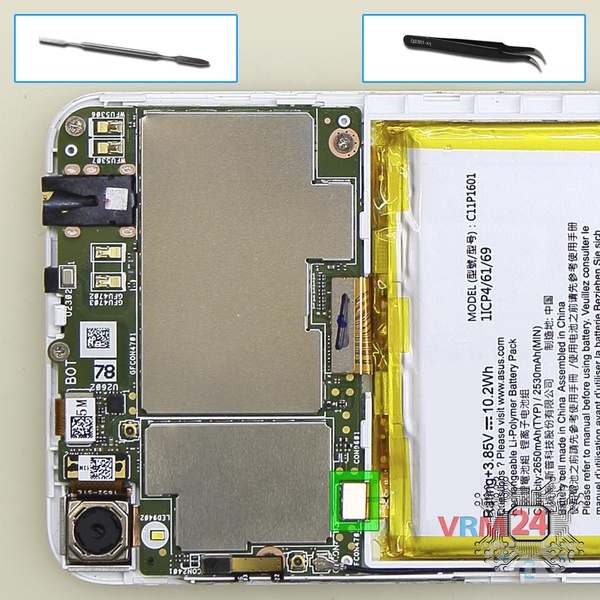

Desligar o conector da bateria

Passo 3.

Desligar o conector da bateria

Desconecte o conector da bateria.

⚠ Aviso!

Recomendamos fortemente desconectar o conector para evitar um possĂ­vel curto-circuito durante a desmontagem.

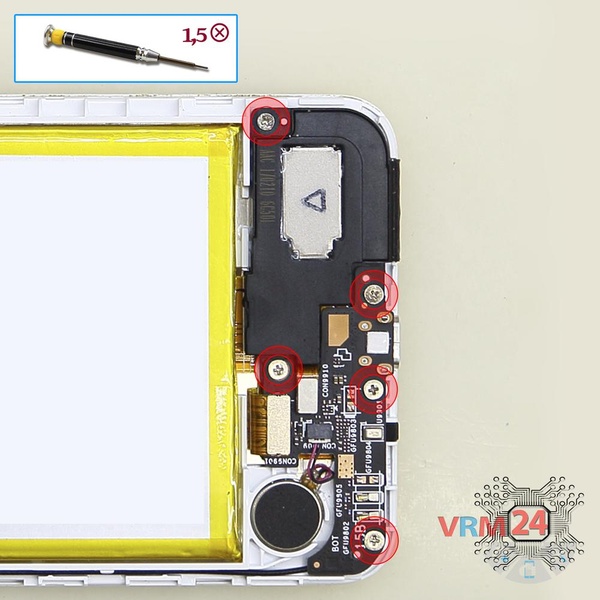

Desaparafusar os parafusos

Passo 4.

Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 5 & nbsp; parafusos na parte inferior.

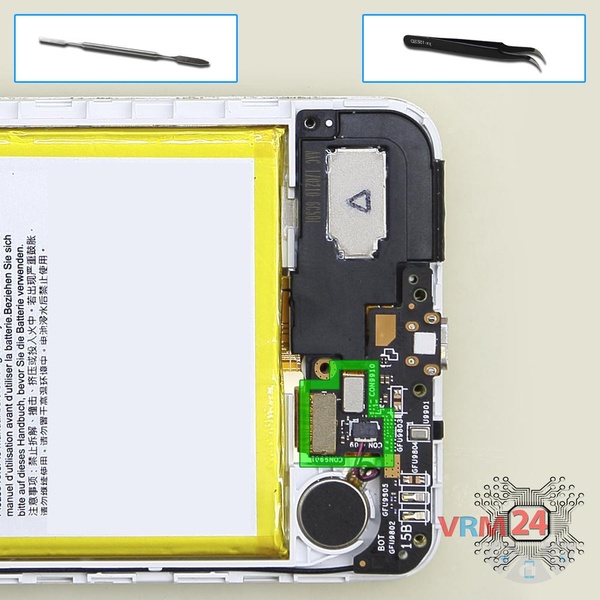

Desconectar os conectores

Passo 5.

Desconectar os conectores

Desconecte os conectores do PCB inferior.

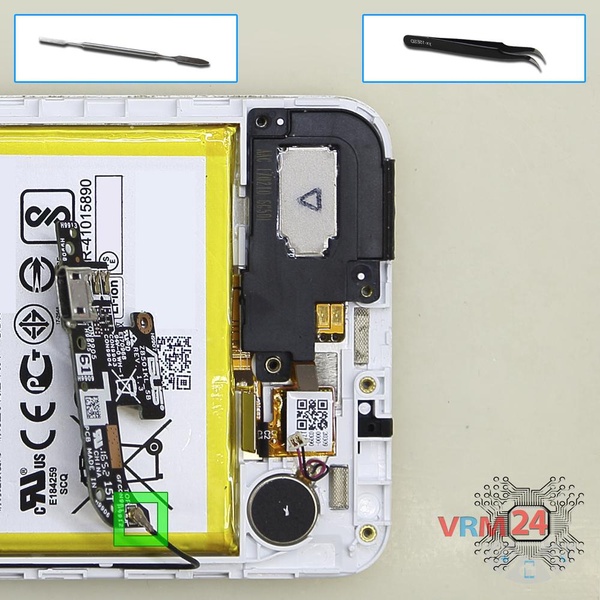

Remova a subplaca

Passo 6.

Remova a subplaca

Vire o PCB inferior, desconecte o conector do cabo coaxial de dentro e remova a placa.

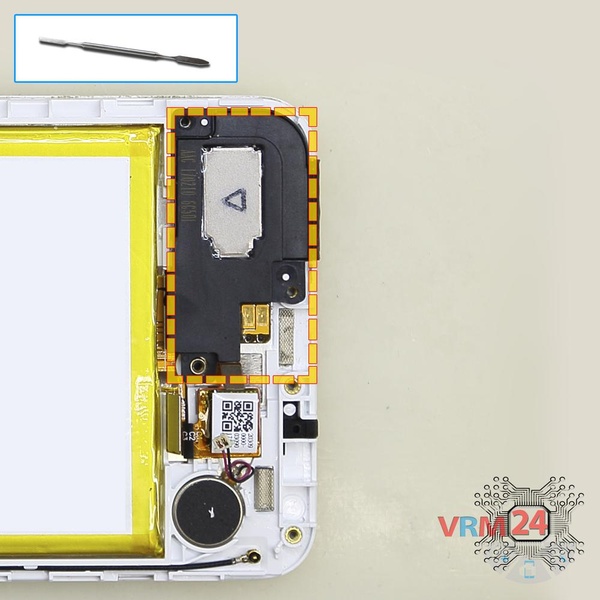

Retirar o altifalante

Passo 7.

Retirar o altifalante

Force e remova a parte inferior com a campainha (alto-falante).

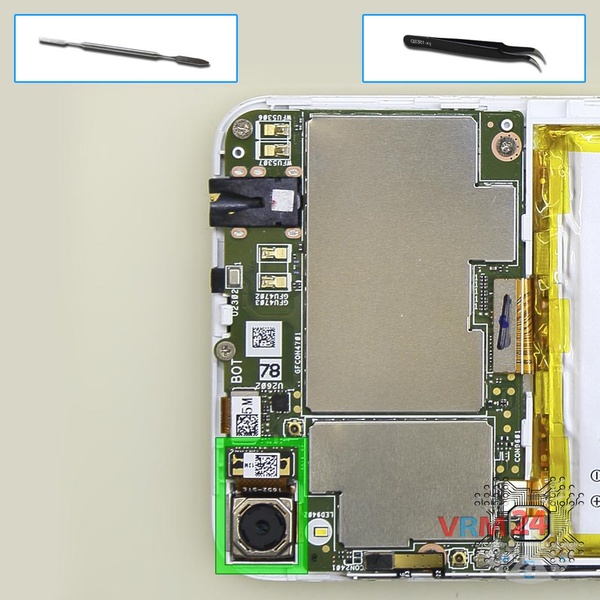

Retirar a cĂąmara traseira

Passo 8.

Retirar a cĂąmara traseira

Desconecte o conector do PCB e remova a cĂąmera principal.

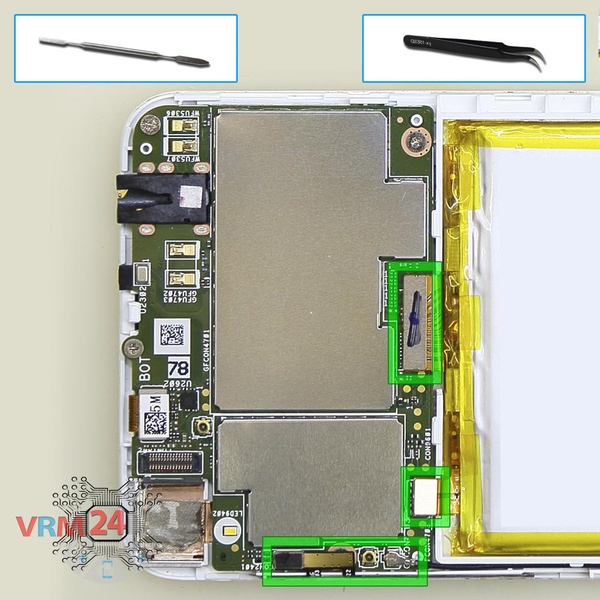

Desconectar os conectores

Passo 9.

Desconectar os conectores

Desconecte os conectores do PCB.

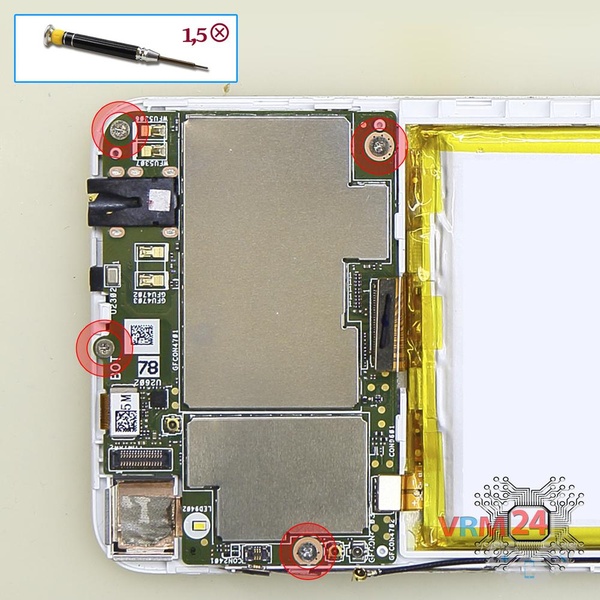

Desaparafusar os parafusos

Passo 10.

Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 4 & nbsp; parafusos na placa de circuito impresso principal.

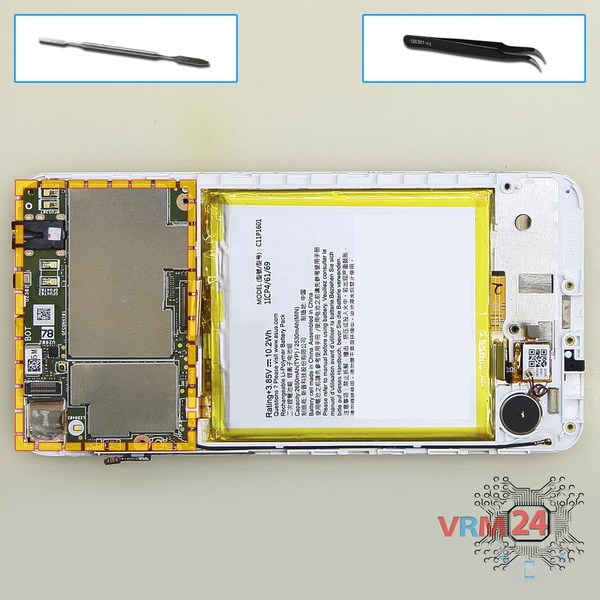

Retirar a placa-mĂŁe

Passo 11.

Retirar a placa-mĂŁe

Remova o PCB.

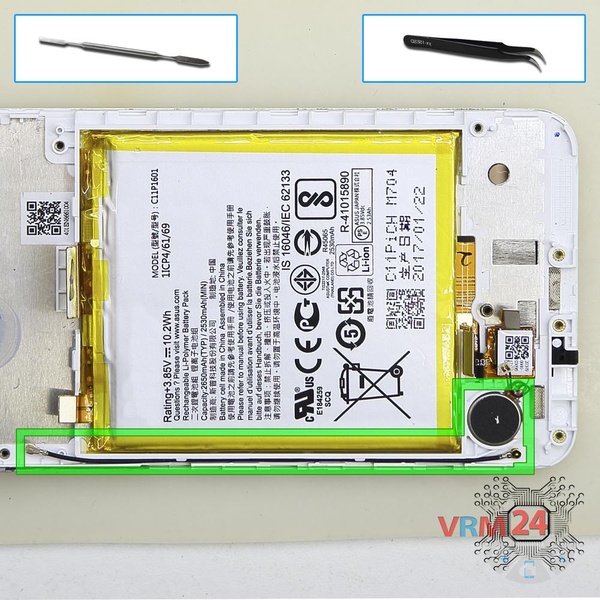

Remover o motor de vibração

Passo 12.

Remover o motor de vibração

Force e remova o cabo coaxial e o vibrador.

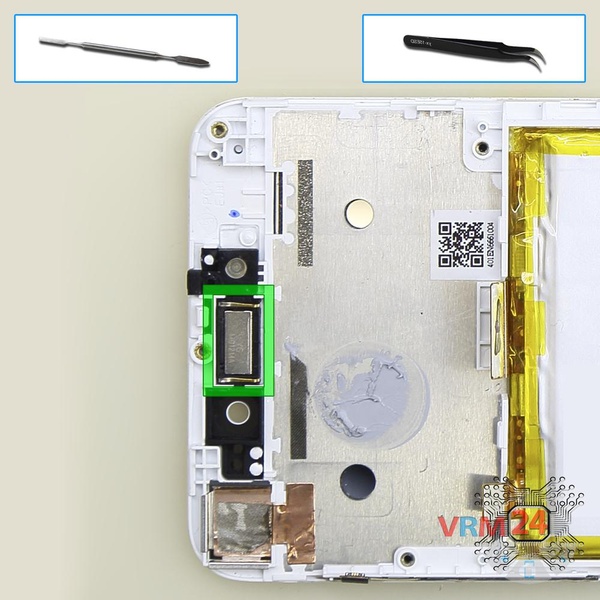

Retirar o altifalante do auscultador

Passo 13.

Retirar o altifalante do auscultador

Force e remova o alto-falante.

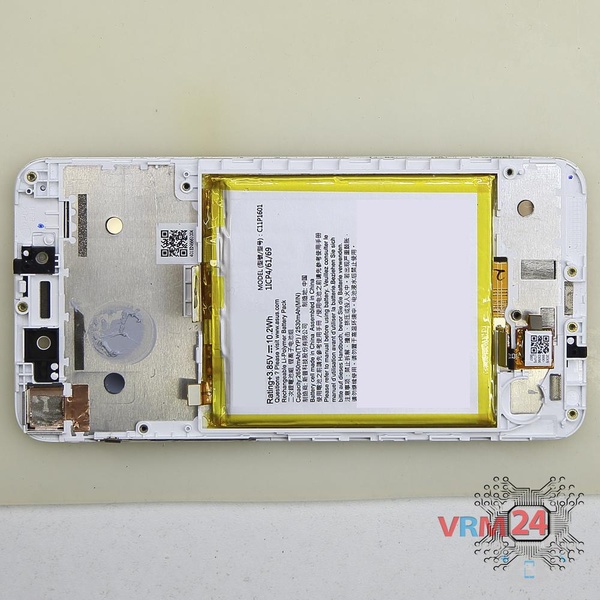

Na moldura de ecrĂŁ permaneceu

Passo 14.

Na moldura de ecrĂŁ permaneceu

Partes na moldura do módulo de exibição.

Evgenii Kuzmin

Evgenii Kuzmin

Serviço de manutenção sénior e engenheiro de reparação
A desmontagem e a reparação tĂȘm dificuldade medium e demoram aproximadamente 8 minutos. O nosso manual Ă© adequado para todos os modelos Asus ZenFone Live ZB501KL or Асус Đ—Đ”ĐœĐ€ĐŸĐœ ЛаĐčф comercializados em diferentes paĂ­ses.
#instruçÔes #Asus #Asus ZenFone Live ZB501KL
InstruçÔes detalhadas de desmontagem do Asus ZenFone Live ZB501KL no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, pergunte-nos e tentaremos responder com o mĂĄximo de detalhes possĂ­vel. Se este artigo foi Ăștil, por favor avalie.
