Desmontagem/Reparar do dispositivo móvel Honor 8X Max (Honor 8X Max ARE-L22HN) com a descrição de cada passo e o conjunto de ferramentas necessárias.

⚠️️ Antes de desmontar, não se esqueça de desligar o telefone.

Primeiramente, precisamos remover a bandeja do cartão.

Para fazer isso, usamos uma ferramenta especial, inserimos no orifício e empurramos cuidadosamente a bandeja do cartão.

Depois disso, precisamos aquecer a superfície da tampa traseira a uma temperatura de aproximadamente 70 graus Celsius ou 160 graus Fahrenheit. Para isso, usamos um tapete aquecedor ou um secador de cabelo.

E depois de 5 a 7 minutos, podemos prosseguir para destacar a tampa traseira.

Para destacar a tampa traseira, usamos um filme plástico fino, inserimos no espaço entre a tampa traseira e a tampa do meio e passamos suavemente ao longo da borda, cortando a base adesiva.

⚠️️ Como sempre, precisamos ter cuidado com as câmeras e com o sensor de impressão digital, pois o próprio sensor de impressão digital está localizado na tampa traseira e o cabo do sensor de impressão digital vai para a placa-mãe.

⚠️️ E, depois de destacar a tampa traseira, temos que virar a tampa com cuidado para não danificar o cabo do sensor de impressão digital.

Viramos a tampa e precisamos usar uma chave de fenda Phillips de um milímetro e meio ou uma Philips #000. Desaparafuse um parafuso e remova o suporte do conector com uma ferramenta não metálica.

Desconecte cuidadosamente o conector do sensor de impressão digital e, em seguida, coloque a tampa traseira de lado com cuidado.

Em seguida, é hora de desparafusar os nove parafusos. Use uma chave de fenda Phillips de 1,5 mm ou uma Phillips #000. Se você encontrar parafusos difíceis de remover, utilize um magnetizador para obter assistência ou pinças se estiverem presos.

Para melhor organização, coloque os parafusos em uma superfície designada em uma ordem específica. Isso é importante porque os parafusos variam em cor e potencialmente em tamanho, o que facilitará o processo de remontagem para você.

Após a etapa anterior, prossiga para desparafusar os seis parafusos prateados. Certifique-se de usar a chave de fenda Phillips #000 apropriada.

Remova cuidadosamente cada parafuso e lembre-se de mantê-los organizados, pois sua colocação específica é crucial para a remontagem.

E, continuamos a desparafusar os parafusos, nós - desparafusamos os seis parafusos na parte inferior. A chave de fenda é a mesma.

E depois disso podemos prosseguir para destacar a tampa do meio.

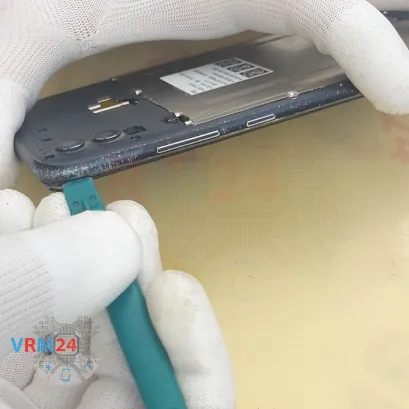

Para fazer isso, use uma ferramenta fina, insira-a no vão entre a tampa do meio e a moldura do visor e passe-a suavemente ao longo da borda da tampa do meio, desconectando-a.

⚠️️ Tenha muito cuidado nos cantos, pois a tampa é mantida firmemente ali e você precisa ter cuidado para não danificar a borda do visor.

Precisamos desconectar o conector da bateria.

Para fazer isso, precisamos primeiro destacar o suporte que prende os conectores.

Retire-o com cuidado e coloque-o de lado.

Desconecte o conector da bateria o mais rápido possível. Use uma ferramenta não metálica ou de plástico para evitar danos.

ℹ️️ O modelo Honor 8X Max ARE-L22HN tem uma bateria HB4073A5ECW com capacidade de 5000 mAh (também conhecida como bateria recarregável).

E podemos desconectar os conectores em ambas as placas de circuito e remover o cabo entre placas.

ℹ️️ Uma seta no cabo FFC (cabo plano flexível) indica sua posição correta.

Então podemos destacar o alto-falante. Encontramos o lugar certo, enganchamos, levantamos e removemos o alto-falante para o lado.

Desconectamos o conector do cabo coaxial na subplaca.

E seguimos para destacar a subplaca. Também encontramos o lugar certo onde podemos gentilmente engatar, levantar e remover a subplaca.

A subplaca contém o microfone, a porta de carregamento, a porta do fone de ouvido e outros elementos na parte traseira.

Em seguida, vamos destacar o alto-falante do fone de ouvido na parte superior. Com precisão e cuidado, engate delicadamente a borda, levante-a e remova o alto-falante sem problemas.

Agora, podemos prosseguir para destacar as câmeras. Com precisão delicada, enganche delicadamente a borda, levante-as e coloque-as cuidadosamente de lado.

Certifique-se de segurá-las firmemente para evitar qualquer dano acidental ou movimento repentino.

Passamos para a desconexão dos conectores da placa-mãe.

Desconectamos o conector do cabo coaxial, desconectamos o conector do cabo do display e o conector do cabo dos botões laterais.

O último tem uma pequena trava, que precisamos quebrar.

E podemos destacar a placa-mãe.

Como sempre, encontramos o lugar certo onde levantamos e removemos cuidadosamente a placa-mãe.

A placa-mãe, como você pode ver na parte traseira, pode ser mantida no lugar por pasta térmica.

E, finalmente, passamos a destacar a bateria.

Tradicionalmente, para telefones Huawei ou Honor, temos três abas marrons com os números 1, 2 e 3. Essas abas, que estão localizadas nas bordas, precisamos virar para o lado o máximo possível, e a aba, que está localizada no meio, precisamos puxar suavemente para cima para remover a bateria.

⚠️️ É importante desdobrar as abas para que elas não interfiram na remoção da bateria. Também precisamos dobrar cuidadosamente o cabo da tela para trás para evitar qualquer dano acidental.

ℹ️️ No quadro de exibição permaneceram: o motor de vibração, cabos.
