Desmontagem/Reparar do dispositivo móvel HTC U11 Plus (HTC U11 Plus (2Q4D100)) com a descrição de cada passo e o conjunto de ferramentas necessárias.

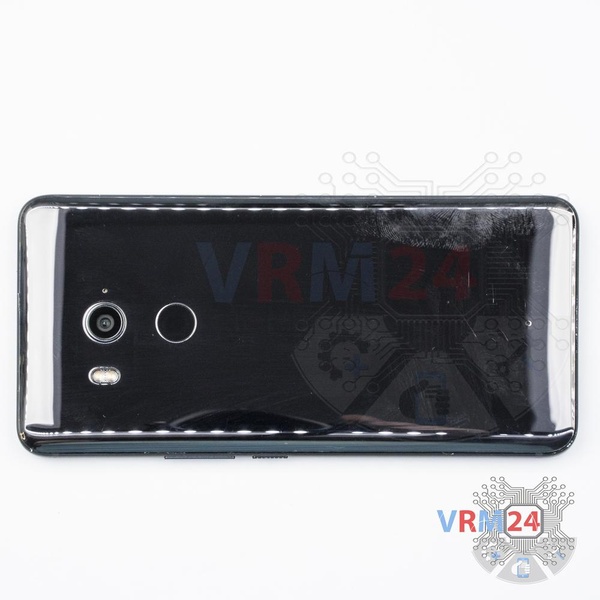

⚠ Antes de desmontar, não se esqueça de desligar o telefone.

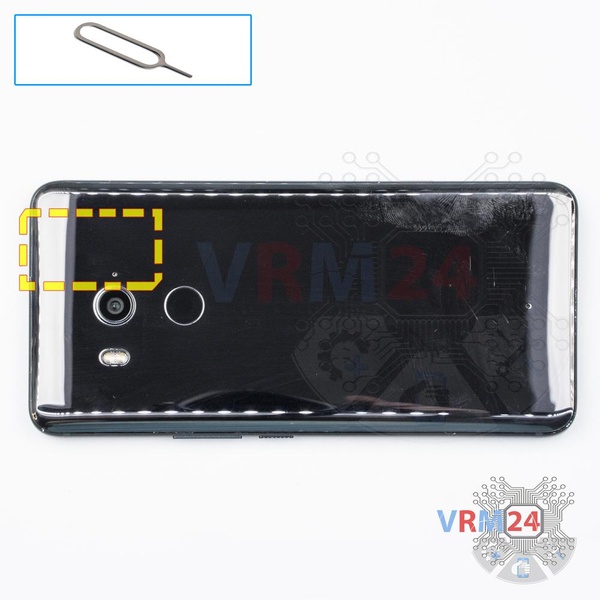

Use a ferramenta Chave (também conhecida como agulha) ou clipe de papel. Empurre a ponta no orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.

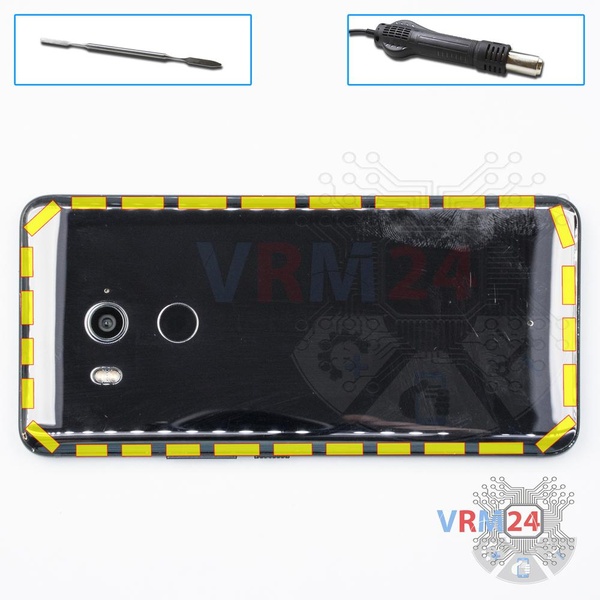

Recomendamos o uso de um dispositivo de aquecimento especial, como uma máquina separadora, pistola de calor ou tapete de aquecimento. Isso simplificará o processo. Você pode usar um secador de cabelo doméstico, mas terá que fazer um bico à mão ou ter um adequado no kit para aquecer suavemente e concentrar o fluxo de calor no lugar certo.

ℹ️ A superfície da tampa traseira deve ser aquecida para amolecer o adesivo por baixo. A temperatura de aquecimento aproximada é de 50 & deg; C / 125 & deg; F.

Use um filme plástico fino ou escolha para separação. Para facilitar o processo, você pode usar álcool isopropílico. Freqüentemente, é mais difícil passar a ferramenta entre as peças a serem divididas. Escolha a extremidade mais distante dos cabos ou botões FFC.

Não use alavanca ou qualquer força de separação que possa danificar os elementos internos.

Não deixe o líquido entrar no smartphone. O processo pode ser visto em nosso vídeo na íntegra, bem como em detalhes, no final das instruções.

⚠ Preste atenção ao cabo do sensor de impressão digital localizado na parte interna da tampa traseira.

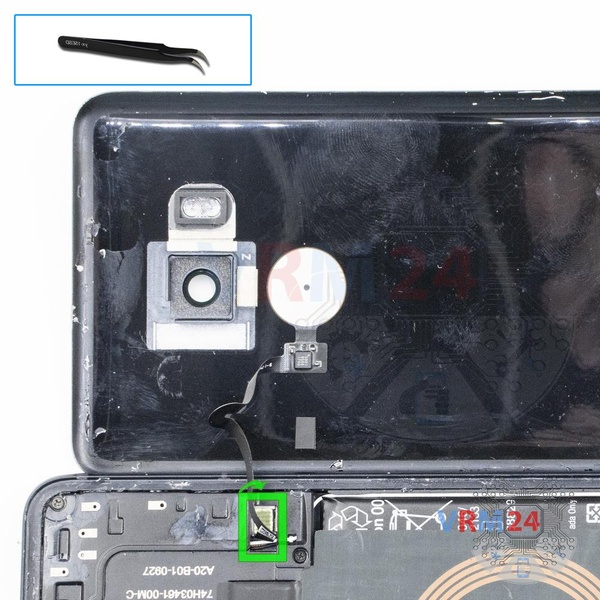

Levante o conector do sensor de impressão digital e remova a tampa traseira.

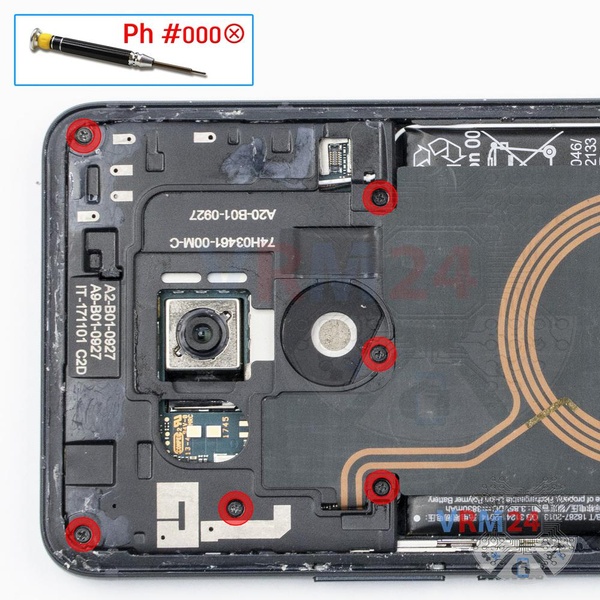

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse os 6 parafusos.

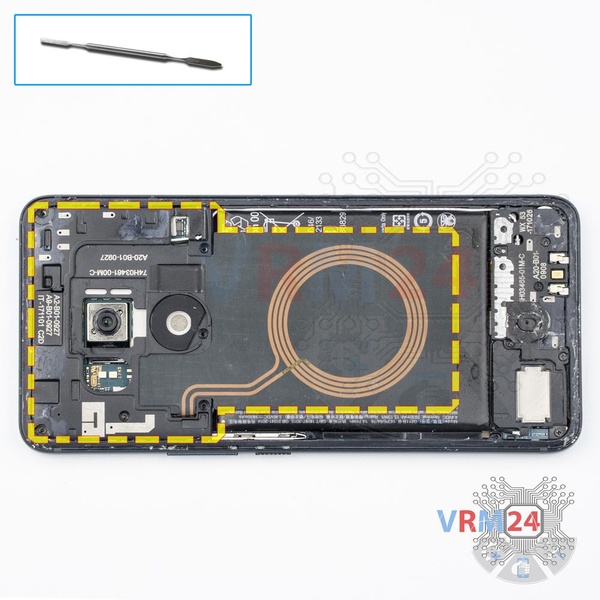

Remova a tampa com antenas e uma etiqueta NFC que protege a placa de circuito impresso (PCB). Tente levantar as tampas pelas bordas e não empurre nada entre elas para não tocar acidentalmente ou causar curto-circuito em nada no PCB.

ℹ️ Na tampa superior você pode ver o revestimento metalizado do plástico em forma de trilhos e placas de contato. São antenas de Wi-Fi, Bluetooth e GPS.

⚠ É crucial durante a remontagem, verificar se os contatos da mola na placa e se as almofadas de contato na tampa combinam e se tocam. Caso contrário, a perda de sinal ou o sinal pode ser muito fraco.

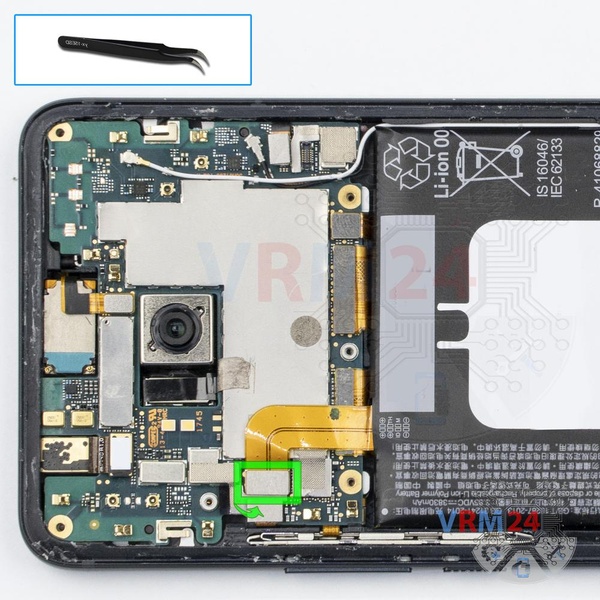

Desconecte o conector da bateria o mais rápido possível.

ℹ️ O modelo HTC U11 Plus (2Q4D100) tem uma bateria G011B-B com capacidade de 3930 mAh (também conhecida como bateria recarregável).

É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregável ou faça isso com cuidado.

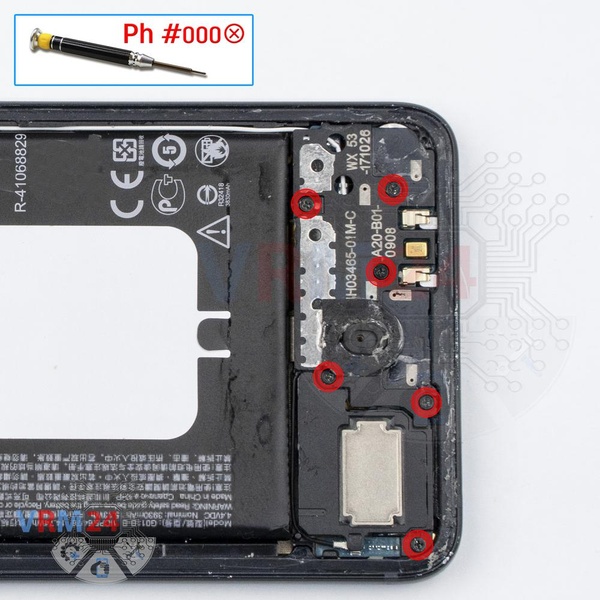

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 6 parafusos.

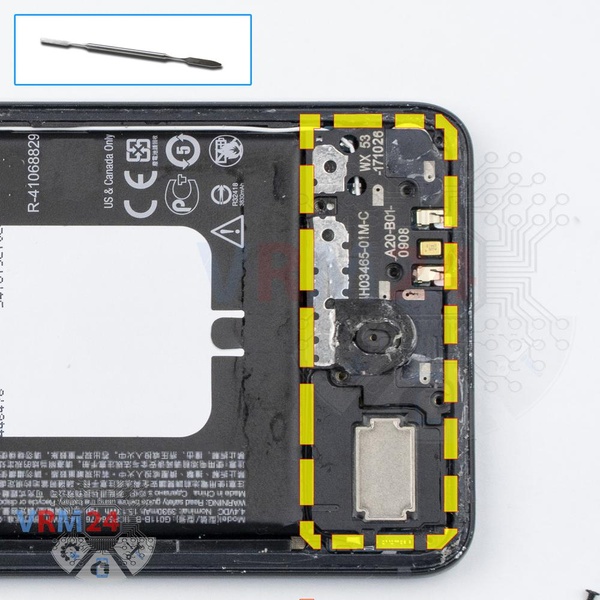

Remova a tampa que esconde o sub-quadro.

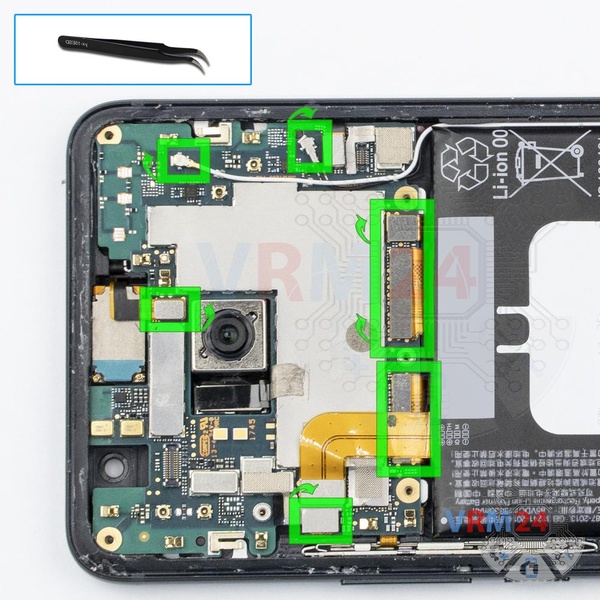

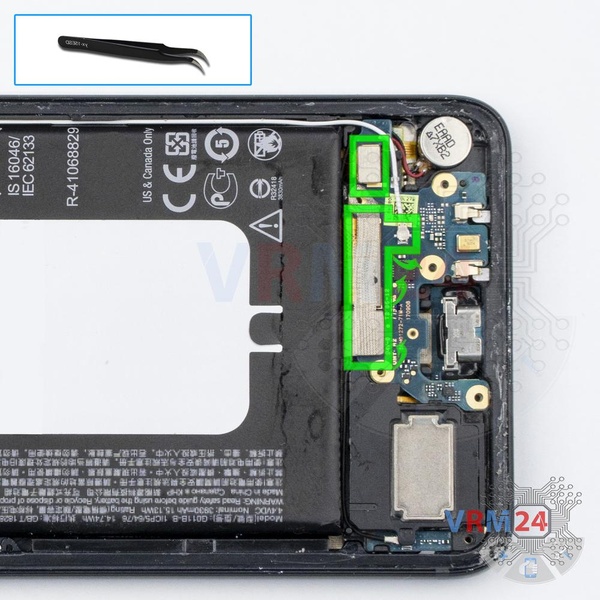

Desconecte o conector do cabo coaxial, os cabos da placa-mãe, a porta de carregamento e o cabo de subtela entre placas na placa-filha.

⚠ Não puxe o cabo ou force-o com uma ferramenta afiada, os conectores são muito fracos e quebram facilmente ou o cabo cai da extremidade (terminal).

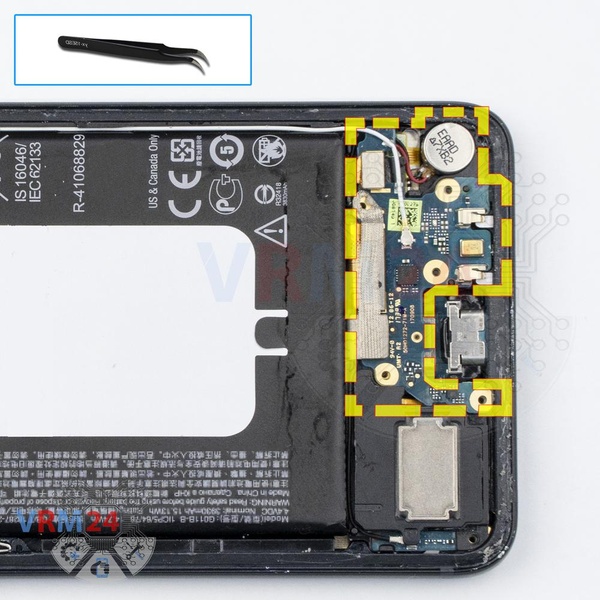

Remova a sub-placa. É colado na moldura com fita metalizada, para facilitar o processo, a placa pode ser um pouco aquecida.

ℹ️ A placa contém um microfone, motor de vibração, contatos de mola para o alto-falante e uma unidade de antena.

⚠ Não é necessário inserir a ferramenta sob a placa ao removê-la. Os componentes internos podem ser danificados.

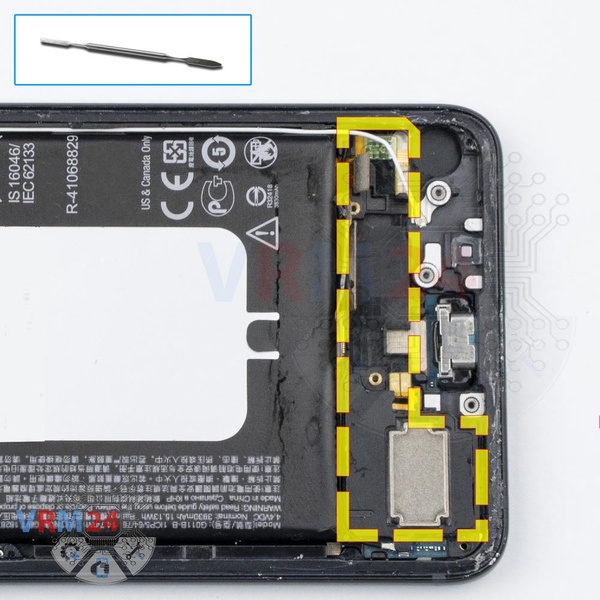

Remova o conjunto do alto-falante com antenas.

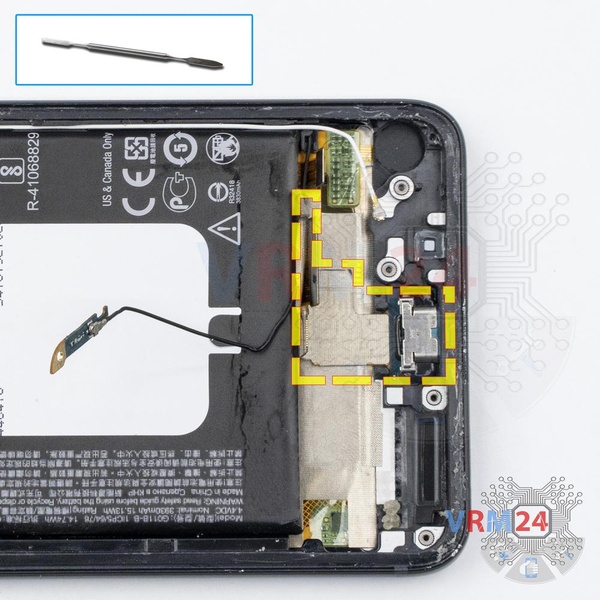

Remova a porta de carregamento com cuidado.

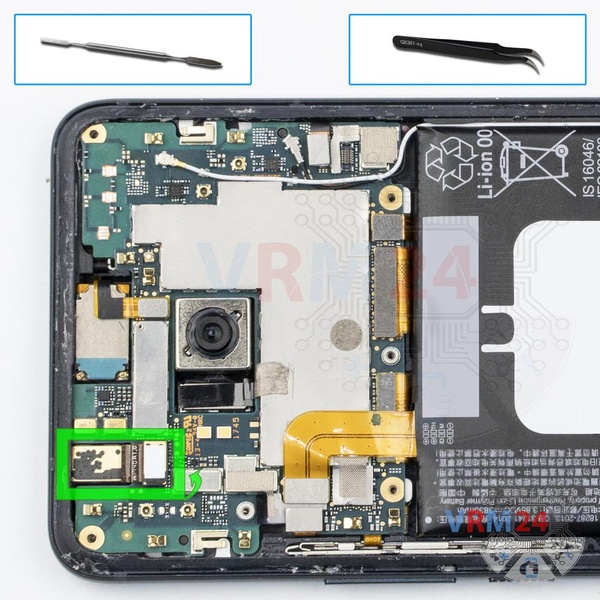

Levante o conector e remova a câmera frontal (selfie).

Retire os conectores do cabo dos botões de volume de energia, cabo do módulo de exibição, cabo do alto-falante do fone de ouvido, cabos entre placas e cabos coaxiais.

⚠ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

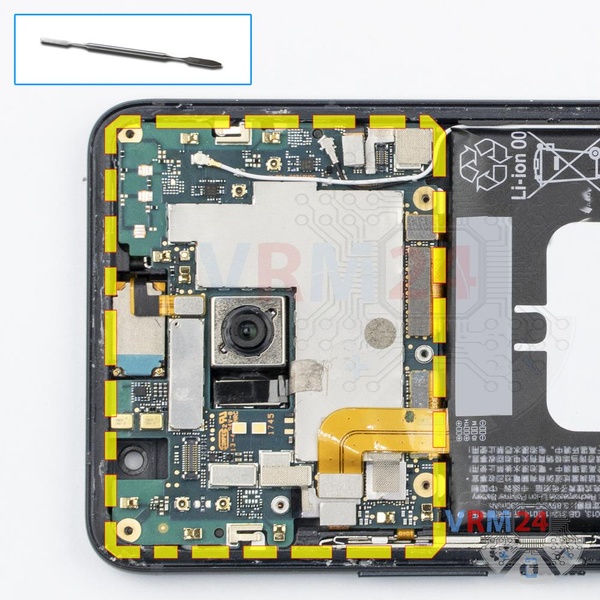

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar alavanca ou tentar alcançar o tabuleiro com força. Certifique-se de que nada esteja atrapalhando ou segurando o tabuleiro.

⚠ Não dobre a placa de circuito ao removê-la nem empurre as ferramentas sob ela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.

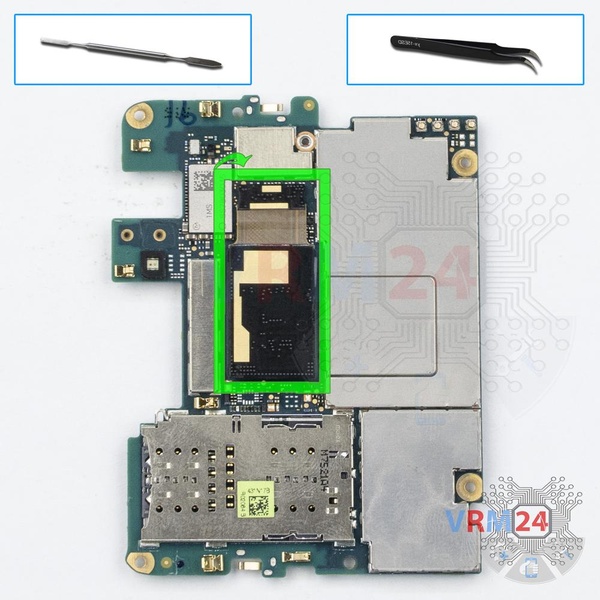

Levante o conector e remova a câmera traseira.
