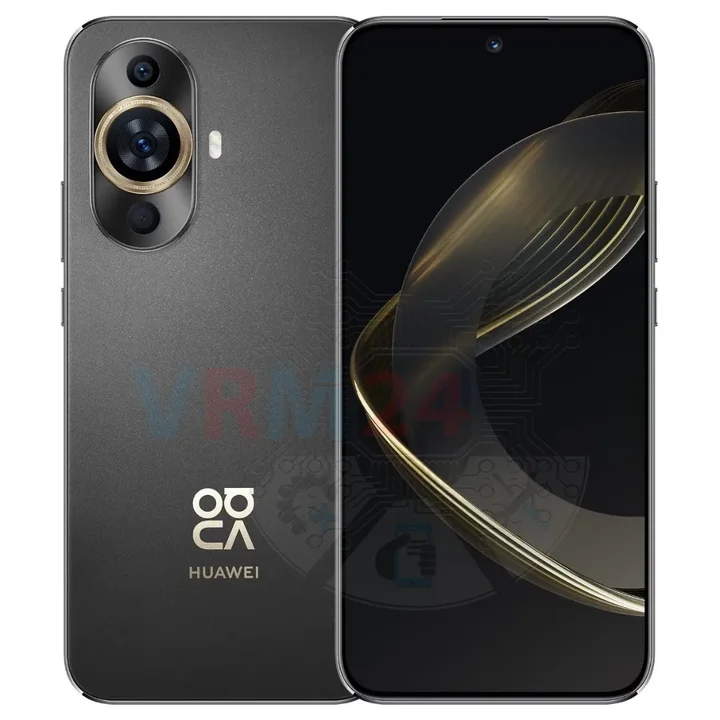

Desmontagem/Reparar do dispositivo móvel Huawei Nova 11 (Huawei Nova 11 FOA-LX9) com a descrição de cada passo e o conjunto de ferramentas necessárias.

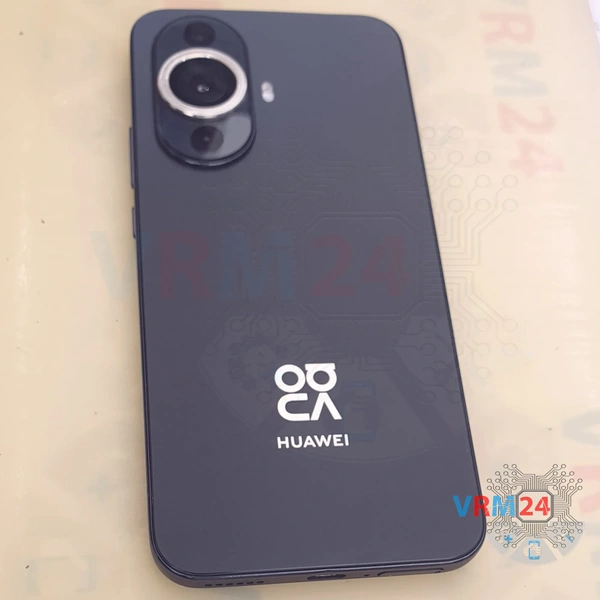

⚠️️ Antes de desmontar, não se esqueça de desligar o telefone.

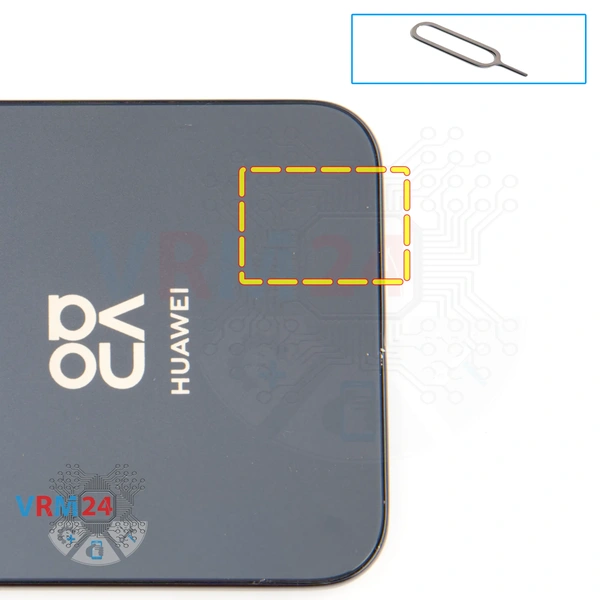

Primeiramente, precisamos remover a bandeja do cartão. Para fazer isso, usamos uma ferramenta especial. Nós a inserimos no orifício e empurramos cuidadosamente a bandeja do cartão para fora.

ℹ️️ Se a bandeja não sair bem, podemos usar uma pinça adicional.

⚠️️ Observe que o orifício da bandeja do cartão está localizado próximo ao orifício do microfone, portanto, tome cuidado.

Em seguida, precisamos aquecer a superfície da tampa traseira a aproximadamente 70 graus Celsius ou 160 graus Fahrenheit. Para isso, usamos um tapete de aquecimento, você pode usar um secador de cabelo.

E depois de dez minutos, podemos prosseguir para destacar a tampa traseira.

Para destacar a tampa traseira, primeiro usamos uma ferramenta fina de metal, porque temos a tampa traseira ligeiramente recuada. Levantamos cuidadosamente a tampa traseira de uma borda e, em seguida, usamos um filme plástico fino para cortar o suporte adesivo. Passamos cuidadosamente a ferramenta ao longo da borda, destacando assim a tampa traseira.

⚠️️ Observe que a tampa na área da câmera é colada com muita firmeza. A cola está localizada perto das câmeras, por isso é extremamente difícil destacar a tampa neste lugar.

Depois disso, passamos a desparafusar os parafusos na parte superior. Para isso, usamos uma chave de fenda Phillips de um milímetro e meio ou Phillips #000.

É melhor colocar os parafusos em uma superfície especial em uma determinada ordem, para que não confundamos nada ao remontar. E removemos os parafusos com cuidado. Se os parafusos ficarem presos, usamos uma pinça.

Usando uma chave de fenda Phillips 1,5 mm (PH #000), desparafuse o pequeno parafuso preto.

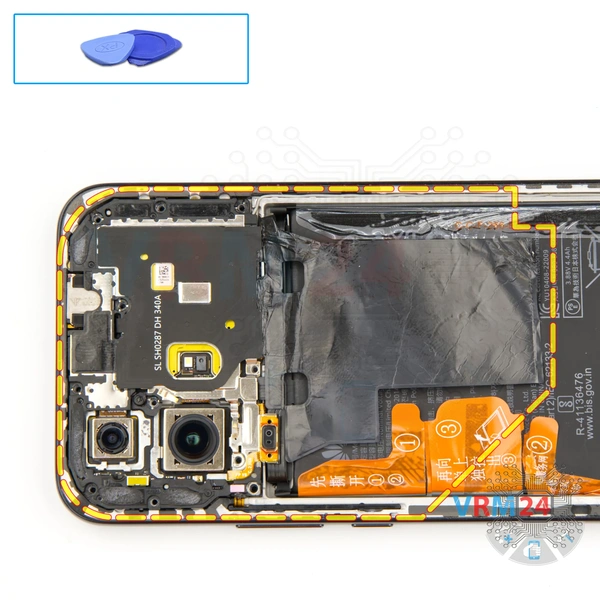

Podemos prosseguir para destacar a tampa na parte superior com almofadas de contato e trilhos de antena.

Para fazer isso, usamos pinças com pontas de cerâmica, para não causar curto-circuito na placa-mãe.

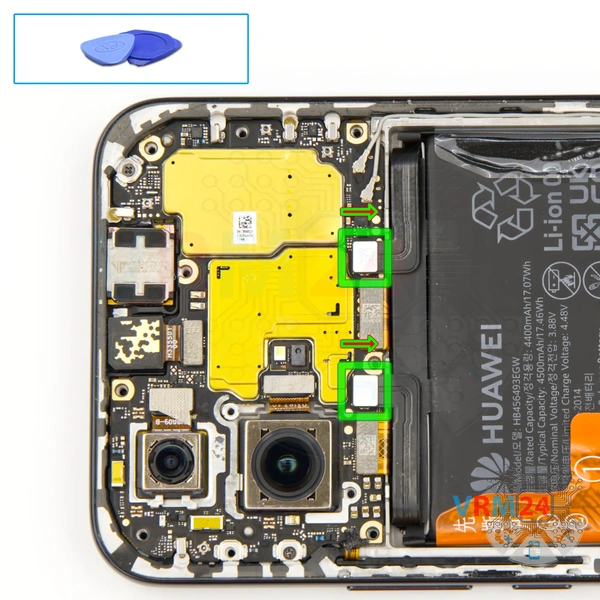

Desconectamos os dois conectores da bateria com uma ferramenta não metálica.

ℹ️️ O modelo Huawei Nova 11 FOA-LX9 possui uma bateria HB456493EGW com capacidade de 4500 mAh (também conhecida como bateria recarregável).

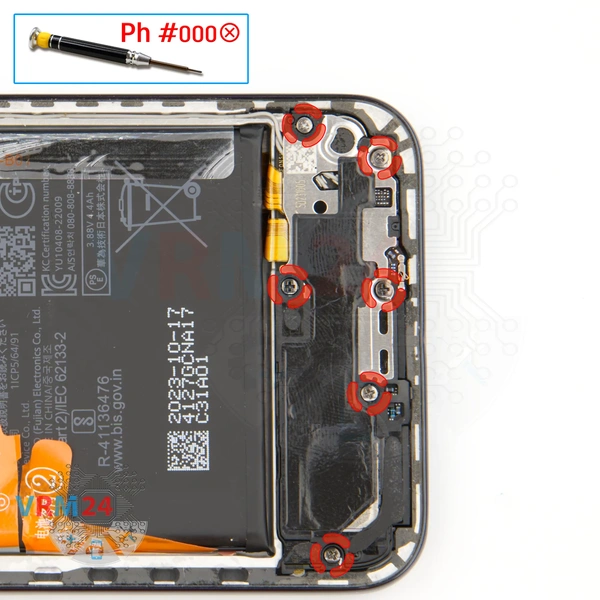

Em seguida, procedemos ao desaperto dos seis parafusos na parte inferior.

Para isso, também usamos uma chave de fenda Phillips de 1,5 milímetros ou Philips #000. É melhor, claro, colocar os parafusos separadamente dos anteriores.

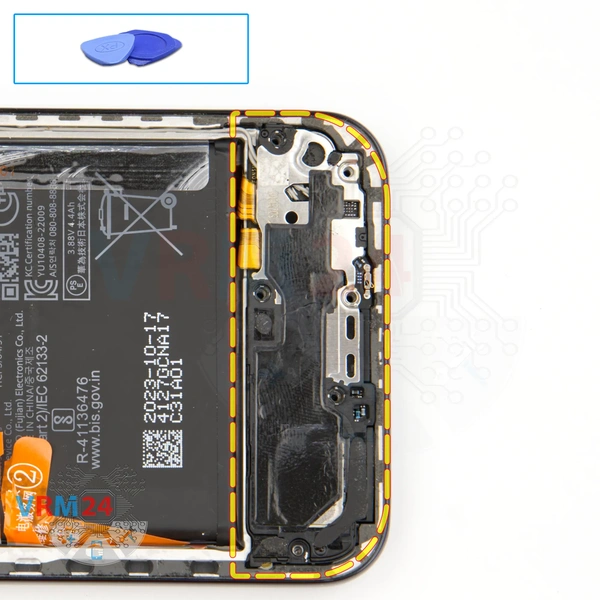

Depois de remover os parafusos, podemos destacar a tampa com o alto-falante.

Encontramos o lugar certo onde cuidadosamente enganchamos, levantamos e removemos a tampa com o alto-falante e a colocamos de lado.

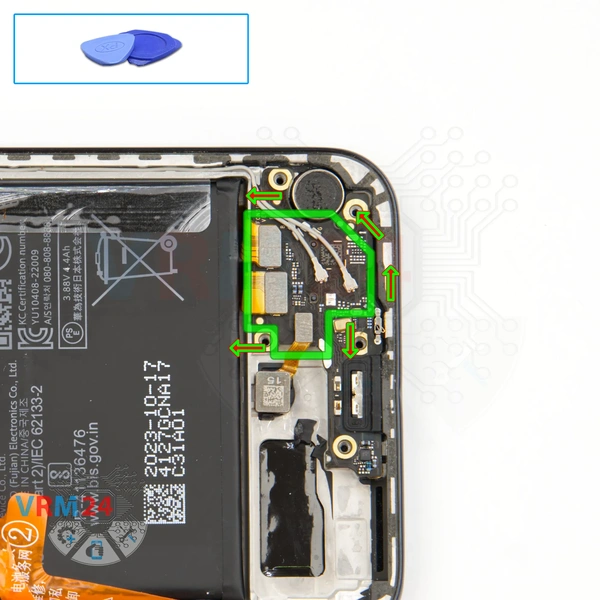

Desconectamos o conector do sensor de impressão digital, dois conectores dos dois cabos inter-placa, dois conectores dos dois cabos coaxiais e soltamos os próprios cabos dos clipes que os fixam na sub-placa.

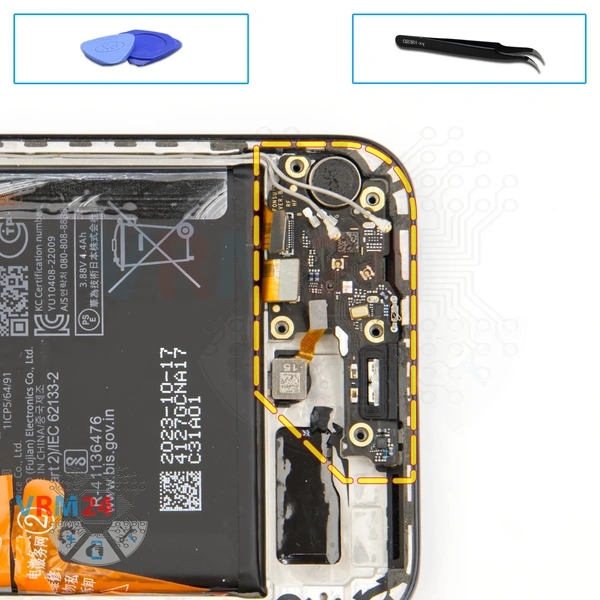

E podemos destacar a subplaca. Também encontramos o lugar certo onde podemos cuidadosamente erguer, levantar e remover a subplaca.

A subplaca contém o microfone, a porta de carregamento, o conector do cartão e outros elementos.

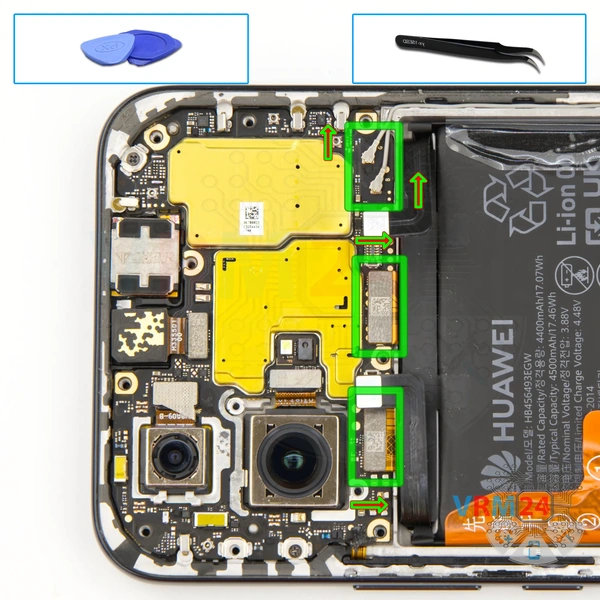

Continuamos desconectando os conectores na placa-mãe.

Desconectamos os conectores dos dois cabos coaxiais. Então podemos desconectar o conector do cabo do display. Também podemos desconectar o conector do cabo inter-board.

E podemos destacar as câmeras traseiras. É melhor segurar as câmeras para que elas não saiam acidentalmente, caiam e danifiquem as lentes. Colocamos as câmeras traseiras de lado.

Também podemos destacar a câmera frontal. Ainda segurando a câmera pela borda também. Puxe-a para o lado.

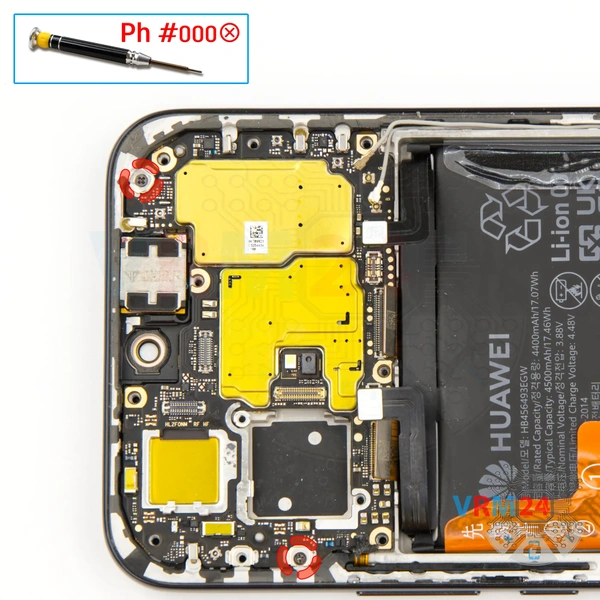

Também precisamos desparafusar os dois parafusos que prendem a placa-mãe. Para isso, usamos uma chave de fenda Phillips de 1,5 mm ou uma Philips #000.

ℹ️️ Os parafusos, claro, é melhor colocá-los separadamente dos anteriores, pois podem ser diferentes.

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja no caminho ou segurando a placa de circuito.

A placa-mãe também pode estar presa com acessórios como travas ou ganchos, tenha cuidado.

⚠️️ Não dobre a placa de circuito ao removê-la ou empurre ferramentas por baixo dela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.

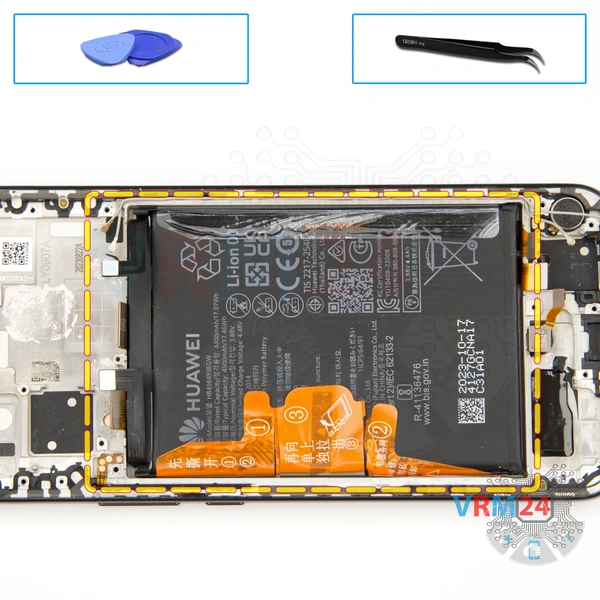

Finalmente, passamos a destacar a bateria.

Tradicionalmente para a Huawei, temos três abas marrons com os números 1, 2 e 3.

As abas que estão localizadas nas bordas devem ser cuidadosamente viradas para o lado, e a aba que está localizada no meio deve ser puxada para cima.

ℹ️️ Sob a bateria, temos um revestimento protetor transparente protegendo o cabo inter-board e o cabo para o display.

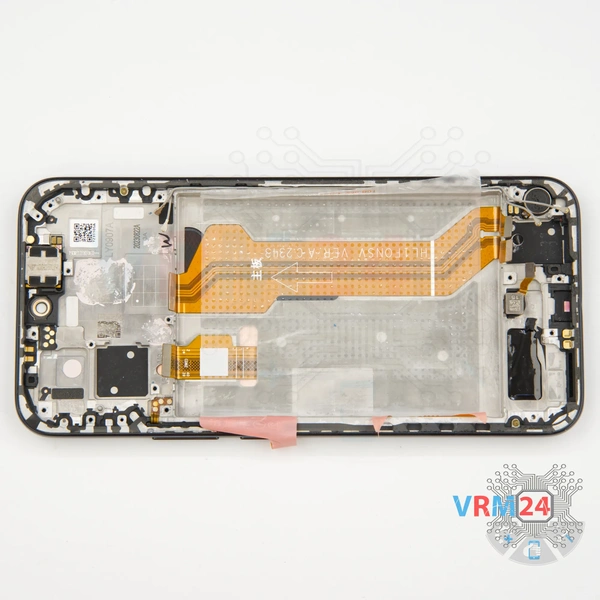

ℹ️️ Na estrutura da tela permaneceram: o alto-falante do fone de ouvido, o sensor de impressão digital, o motor de vibração e os cabos.
