Desmontagem/Reparar do dispositivo móvel Huawei Nova 2 (Huawei Nova 2 PIC-L09 PIC-LX9 PIC-AL00 PIC-TL00) com a descrição de cada passo e o conjunto de ferramentas necessárias.

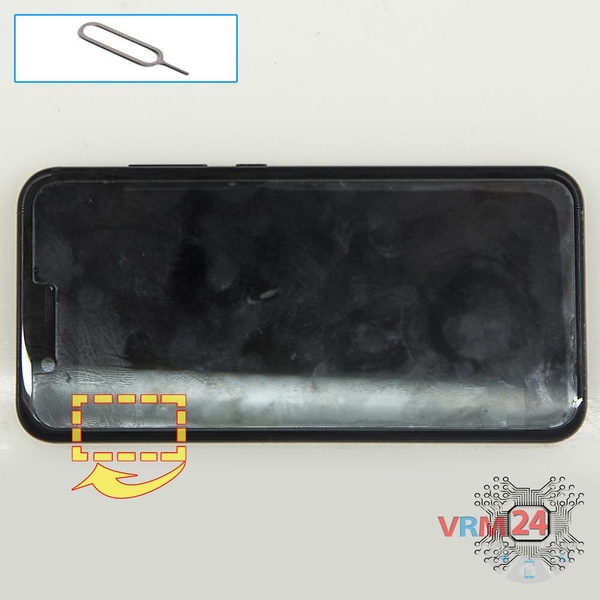

Usando a ferramenta principal, abra a bandeja do cartão SIM e remova-o.

⚠ Aviso!

Não empurre com muita força, pois isso pode causar danos.

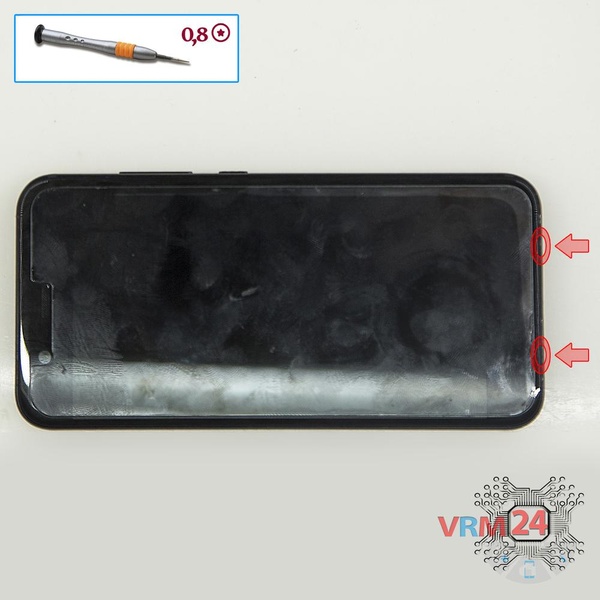

Usando uma chave de fenda (Pentalobe de 0,8 mm em forma de estrela), desparafuse os 2 parafusos na extremidade do telefone.

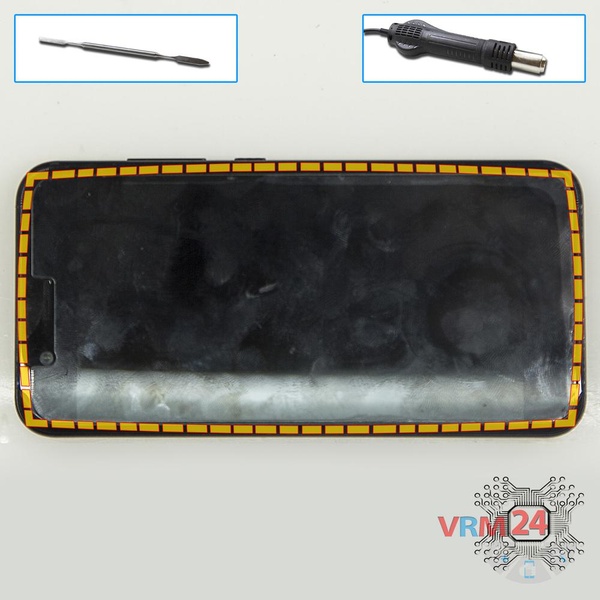

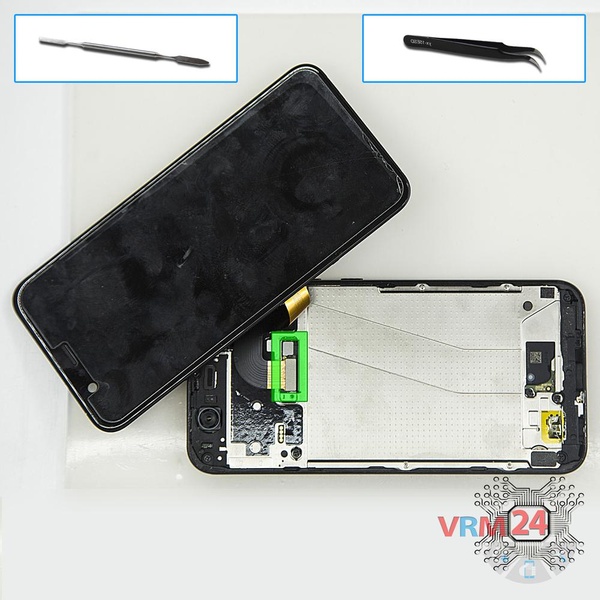

Separe o módulo de exibição da capa.

⚠ Aviso!

Para uma separação cuidadosa, recomendamos o uso de uma pistola de ar quente. Ao mesmo tempo, é necessário aquecer cuidadosamente para não danificar a superfície do dispositivo.

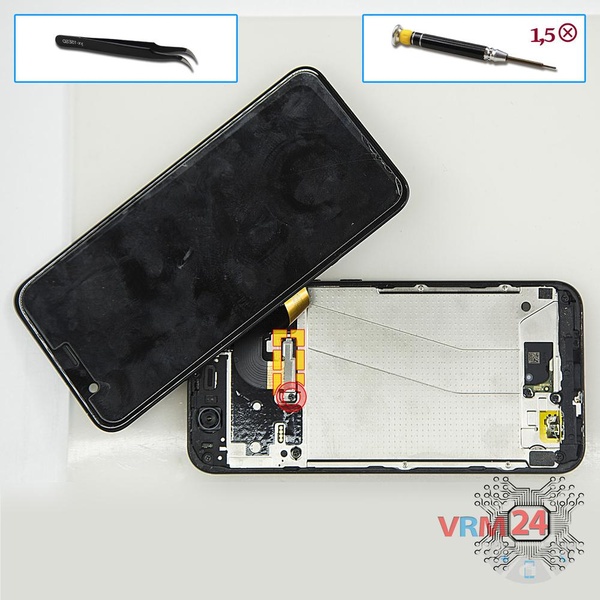

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 1 & nbsp; parafuso & nbsp; e remova o suporte que segura os conectores.

Desconecte os conectores do módulo de tela e a bateria do PCB e remova o módulo de tela.

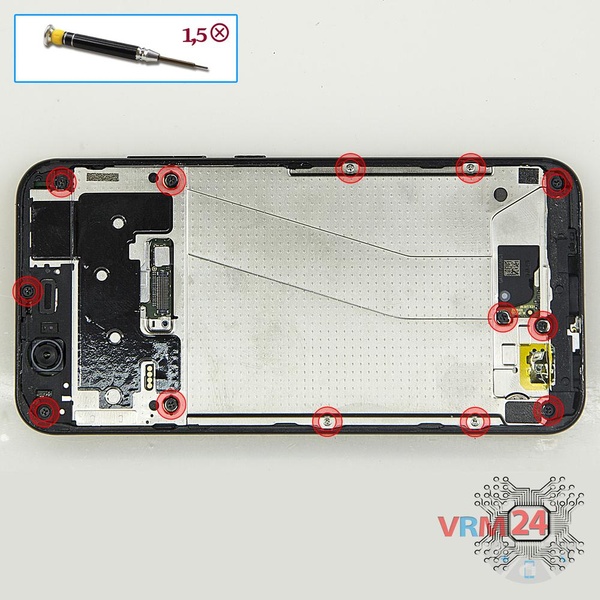

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 13 & nbsp; parafusos.

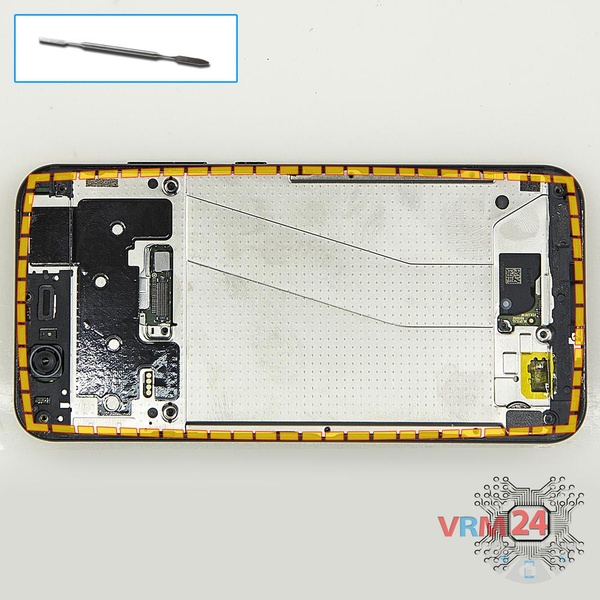

Force e remova a moldura do meio.

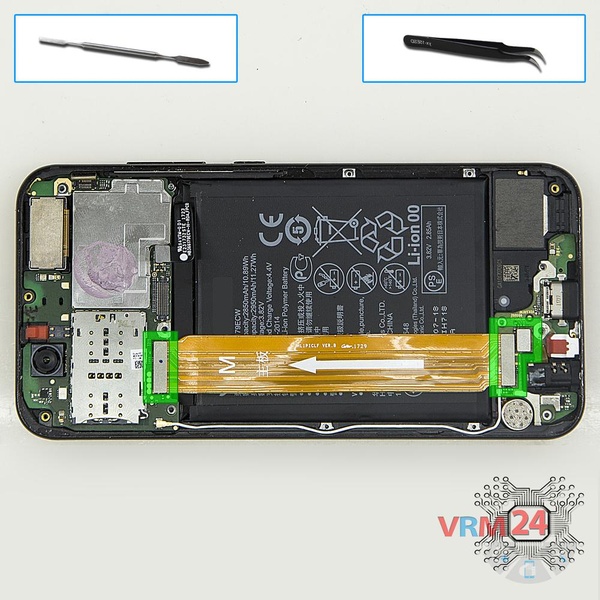

Desconecte os conectores e remova o cabo entre placas.

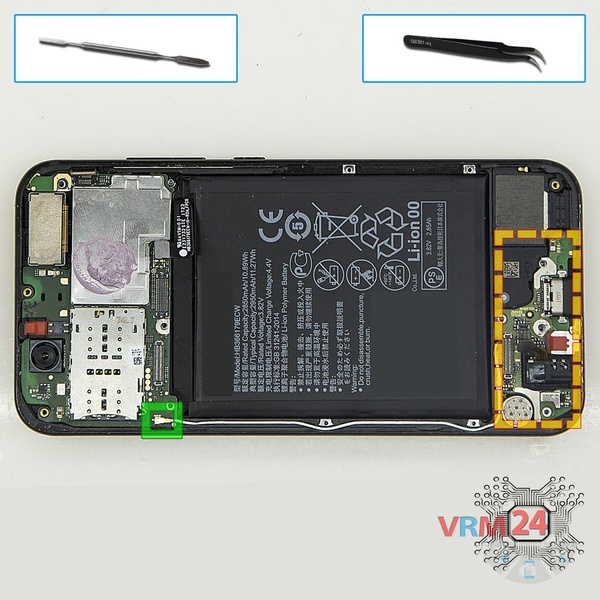

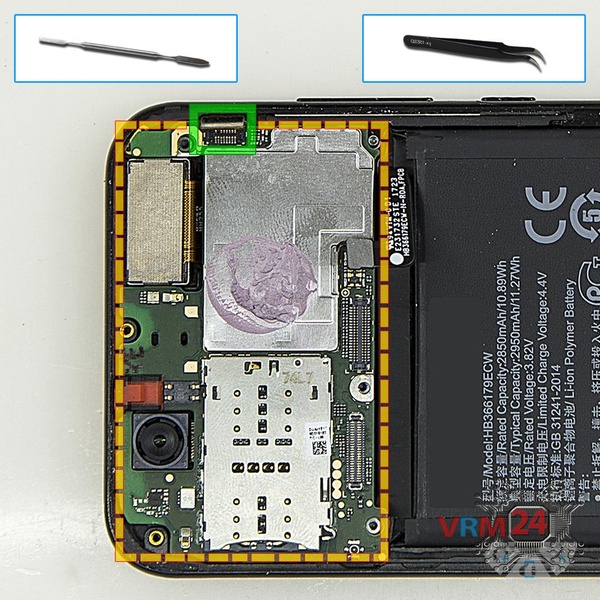

Desconecte o conector do cabo coaxial na placa principal e remova o PCB inferior com uma porta de carregamento.

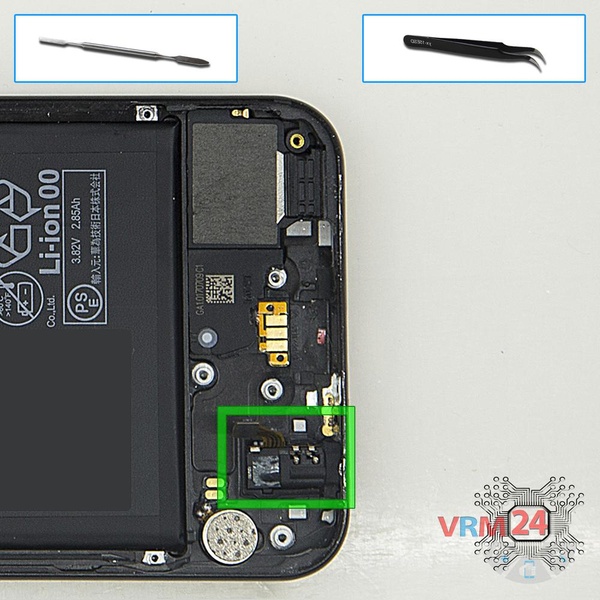

Pry & amp; remova o conector / soquete do fone de ouvido.

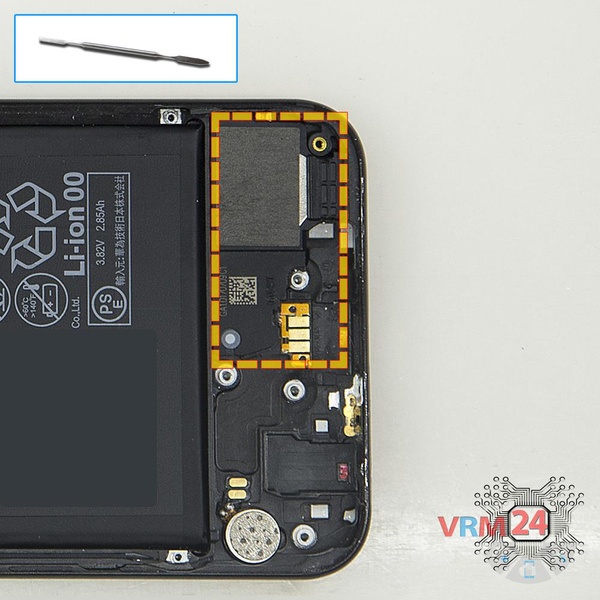

Force e remova o conjunto da campainha (alto-falante).

Desconecte o conector & nbsp; do PCB e remova-o.

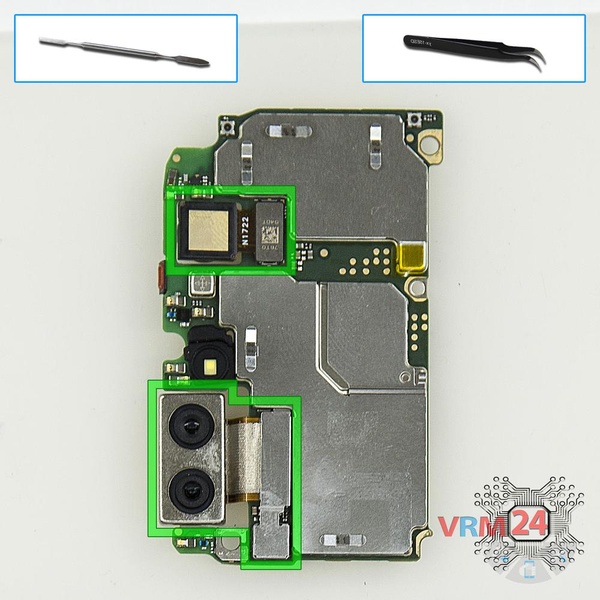

Desconecte os conectores do PCB e remova as câmeras principal e frontal (selfie).

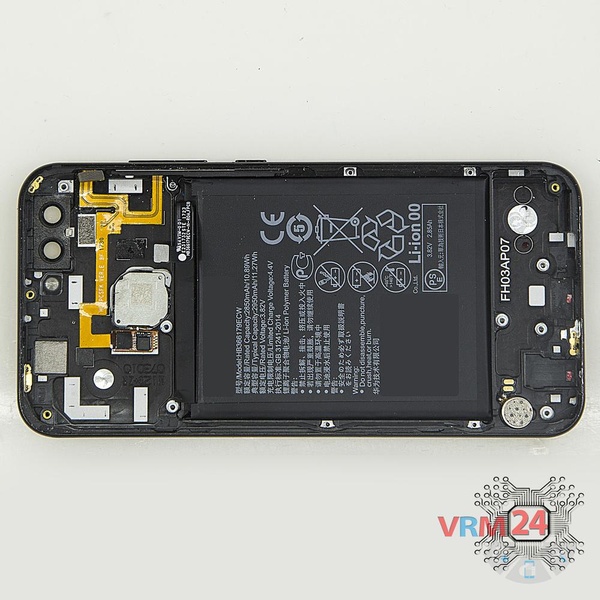

Partes na moldura do módulo de exibição.

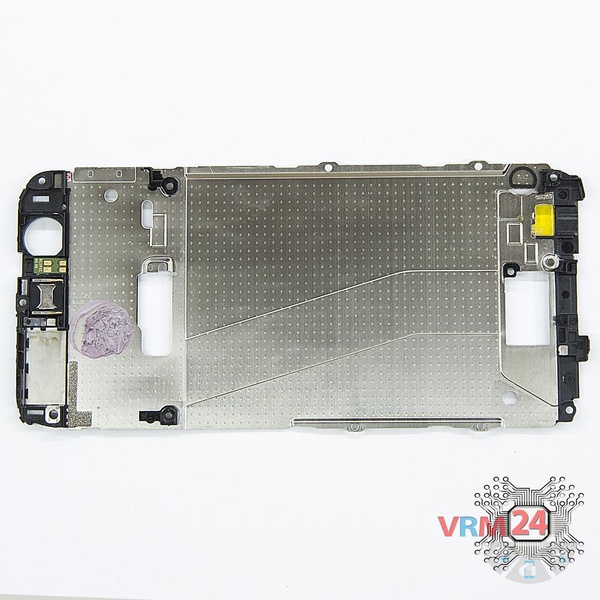

Partes no quadro intermediário.
